燕 山 大 学 课 程 设 计 说 明 书
一 建筑物概况
该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高3.5m,车库所用面积为5238.36m2，车库总停放车辆为132辆。
二系统方案的划分确定
根据文献[1]车库的防火分类表3.0.1，汽车库停车辆在50~150辆时，防火等级为三级。3.0.3地下汽车库的耐火等级应为一级。文献[1]汽车库防火分区最大允许建筑面积表5.1.1得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m2，5.1.2汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表5.1.1的规定增加一倍。7.1.2停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为4000m2。
根据文献[1]8.2.1面积超过2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。8.2.2设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m2，且防烟分区不得跨越分防火分区。
根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为1293.8m2，3944.5m2。在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m的梁划分，防烟分区的面积依次为1277.6m2，1277.6m2，1389.3m2，1293.8m2。
三送排风和排烟的计算
1. 排风量的确定
地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献[2]表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h，计算换气体积时，当层高≤3m时，按实际高度计算，当层高>3m时，按3m计算。
该地下车库的层高为3.5m，计算换气面积时取3m。
根据文献[3]，
式中 —全面通风量，m3/h
—换气次数，1/h
—通风房间体积，m3
根据上述公式计算个防烟分区的排风量如下表：

防烟分区
1
2
3
4
总计
排风量m3/h
15331
15331
16672
15525
62859
2. 送风量的确定
设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响[7]。本车库采用自然补风时车道断面的风速：
=62859/(3600×8×3.5×2)=0.31m/s<0.5m/s，符合要求，所以排风时用汽车坡道自然补风。
3.排烟量的确定
文献[1]8.2.4排烟风机的排烟量应按换气次数不小于6次/h确定。
根据文献[3]，
式中 —全面通风量，m3/h
—换气次数，1/h
—通风房间体积，m3
根据上述公式计算个防烟分区的排烟量如下表：
防烟分区
1
2
3
4
总计
排烟量m3/h
26830
26830
29175
27170
110005
3. 补风量的确定
文献[2]13.5.3机械排烟设计要点中规定，设置机械排烟的地下室，应考虑不小于排烟量50％的机械补风。
防火分区一：=（26830+26830+29175）×50％=41417.5m3/h
防火分区二：=27170×50％=13585m3/h
四 风口及风管布置与计算
1.风管及风口的布置
送排风口的布置应使室内气流分布均匀，避免通风死区,送风口设置位置宜远离排烟口，二者的水平距离不应小于5m的原则[4]。每个防烟分区应设置排烟口，排烟口宜设置在顶棚或靠近顶棚的墙面上，排烟口距防烟分区最远点的水平距离不超过30m[1]。房间的机械排烟系统应该按防烟分区设置[2]。

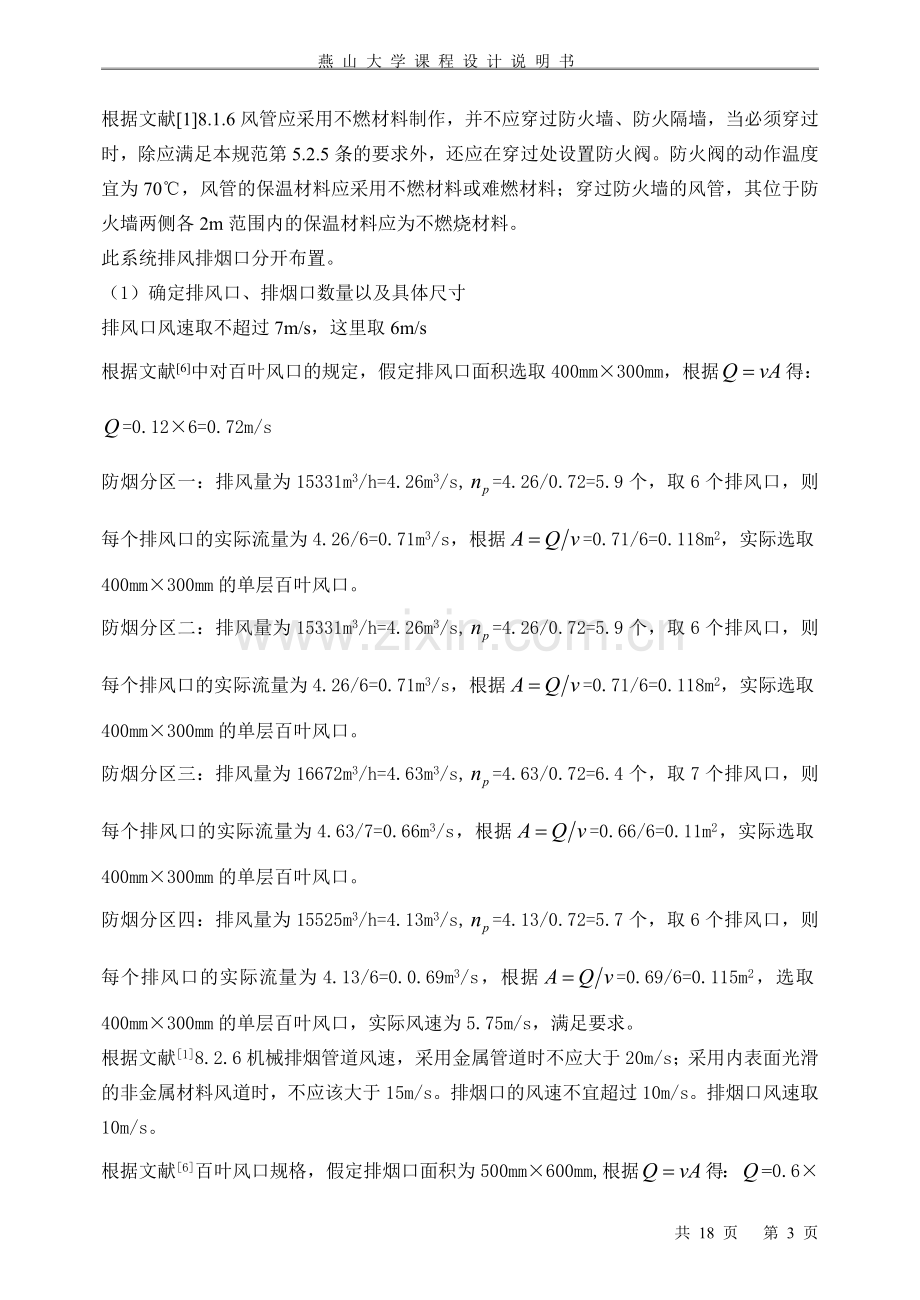

根据文献[1]8.1.6风管应采用不燃材料制作，并不应穿过防火墙、防火隔墙，当必须穿过时，除应满足本规范第5.2.5条的要求外，还应在穿过处设置防火阀。防火阀的动作温度宜为70℃，风管的保温材料应采用不燃材料或难燃材料；穿过防火墙的风管，其位于防火墙两侧各2m范围内的保温材料应为不燃烧材料。
此系统排风排烟口分开布置。
（1） 确定排风口、排烟口数量以及具体尺寸
排风口风速取不超过7m/s，这里取6m/s
根据文献[6]中对百叶风口的规定，假定排风口面积选取400mm×300mm，根据得：=0.12×6=0.72m/s
防烟分区一：排风量为15331m3/h=4.26m3/s,=4.26/0.72=5.9个，取6个排风口，则每个排风口的实际流量为4.26/6=0.71m3/s，根据=0.71/6=0.118m2，实际选取400mm×300mm的单层百叶风口。
防烟分区二：排风量为15331m3/h=4.26m3/s,=4.26/0.72=5.9个，取6个排风口，则每个排风口的实际流量为4.26/6=0.71m3/s，根据=0.71/6=0.118m2，实际选取400mm×300mm的单层百叶风口。
防烟分区三：排风量为16672m3/h=4.63m3/s,=4.63/0.72=6.4个，取7个排风口，则每个排风口的实际流量为4.63/7=0.66m3/s，根据=0.66/6=0.11m2，实际选取400mm×300mm的单层百叶风口。
防烟分区四：排风量为15525m3/h=4.13m3/s,=4.13/0.72=5.7个，取6个排风口，则每个排风口的实际流量为4.13/6=0.0.69m3/s，根据=0.69/6=0.115m2，选取400mm×300mm的单层百叶风口，实际风速为5.75m/s，满足要求。
根据文献[1]8.2.6机械排烟管道风速，采用金属管道时不应大于20m/s；采用内表面光滑的非金属材料风道时，不应该大于15m/s。排烟口的风速不宜超过10m/s。排烟口风速取10m/s。
根据文献[6]百叶风口规格，假定排烟口面积为500mm×600mm,根据得：=0.6×0.5×10=3m3/s
防烟分区一：排烟量为26830m3/h=7.5m3/s,=7.5/3=2.5个，取2个排烟口，则每个排风口的实际流量为7.5/2=3.75m3/s，根据=3.75/10=0.375m2，选取400mm×900mm的单层百叶风口，实际风速为9.37m/s，满足要求。
防烟分区二：排烟量为26830m3/h=7.5m3/s,=7.5/3 =2.5个，取2个排烟口，则每个排风口的实际流量为7.5/2=3.75m3/s，根据=3.75/10=0.375m2，选取400mm×900mm的单层百叶风口，实际风速为9.37m/s，满足要求。
防烟分区三：排烟量为29175m3/h=8.1m3/s,=8.1/3=2.7个，取3个排烟口，则每个排风口的实际流量为8.1/3=2.71m3/s，根据=2.71/10=0.271m2，选取400mm×800mm的单层百叶风口，实际风速为9m/s，满足要求。
防烟分区四：排烟量为27170m3/h=7.5m3/s,=7.5/3=2.5个，取2个排烟口，则每个排风口的实际流量为7.5/2=3.75m3/s，根据=3.75/10=0.375m2，选取400mm×1000mm的单层百叶风口，实际风速为9m/s，满足要求。
（2） 确定补风系统风口数量与尺寸
由上可知：
防火分区一：=41417.5m3/h
防火分区二：=13585m3/h
防火分区分设补风系统，排风口风速取不超过7m/s，这里取6m/s，根据文献[6]百叶风口规格，假定排烟口面积为500mm×700mm,根据得：=0.7×0.5×6=2.1m3/s
防火分区一：补风量为41417.5m3/h=11.5m3/s,=11.5/2.1=5.47个，取5个补风口，则每个补风口的实际流量为11.5/5=2.3m3/s，根据=2.3/6=0.38m2，选取700mm×500mm的单层百叶风口,实际风速为6.6m/s，满足要求。
防火分区二：补风量为13585m3/h=3.77m3/s,=3.77/2.1=1.80个，取2个补风口，则每个补风口的实际流量为3.77/2=1.885m3/s，根据=1.885/6=0.31m2，选取600mm×500mm的单层百叶风口，实际风速为6.28m/s，满足要求。
（3）排烟口、排风口的布置形式如下：
防烟分区一：

防烟分区二：

防烟分区三：

防烟分区四：

2.排风系统风管计算
根据文献[3]民用及辅助建筑物机械排风时干管风速取5~8m/s，支管风速取2~5m/s。取干管风速为7m/s，支管风速为4m/s。
根据文献[5]中对矩形风管的规定选择标准规格。
防烟分区一：
管段号
流量m3/s
假定流速m/s
管段截面积m2
管段截面标准规格
实际截面积m2
实际流速m/s
1
0.71
4
0.18
500×400
0.2
3.55
2
0.71
4
0.18
500×400
0.2
3.55
3、4
1.42
7
0.2
500×400
0.2
7.10
5
0.71
4
0.18
500×400
0.2
3.55
6
0.71
4
0.18
500×400
0.2
3.55
7、8
2.84
7
0.41
1000×400
0.4
7.10
9
0.71
4
0.18
500×400
0.2
3.55
10
0.71
4
0.18
500×400
0.2
3.55
11
4.26
7
0.61
1600×400
0.64
6.66
防烟分区二：
管段号
流量m3/s
假定流速m/s
管段截面积m2
管段截面标准规格
实际截面积m2
实际流速m/s
1
0.71
4
0.18
500×400
0.2
3.55
2
0.71
4
0.18
500×400
0.2
3.55
3、4
1.42
7
0.2
500×400
0.2
7.10
5
0.71
4
0.18
500×400
0.2
3.55
6
0.71
4
0.18
500×400
0.2
3.55
7、8
2.84
7
0.41
1000×400
0.4
7.10
9
0.71
4
0.18
500×400
0.2
3.55
10
0.71
4
0.18
500×400
0.2
3.55
11
4.26
7
0.61
1600×400
0.64
6.66
防烟分区三：
管段号
流量m3/s
假定流速m/s
管段截面积m2
管段截面标准规格选择
实际截面积m2
实际流速m/s
1
0.66
4
0.17
500×400
0.2
3.30
2
0.66
4
0.17
500×400
0.2
3.30
3、4
1.32
7
0.19
500×400
0.2
6.60
5
0.66
4
0.17
500×400
0.2
3.30
6
0.66
4
0.17
500×400
0.2
3.30
7、8
2.64
7
0.38
1000×400
0.4
6.60
9
0.66
4
0.17
500×400
0.2
3.30
10
0.66
4
0.17
500×400
0.2
3.30
11、12
3.96
7
0.57
1600×400
0.64
6.19
13
0.66
4
0.17
500×400
0.2
3.30
14
4.62
7
0.66
1600×400
0.64
7.22
防烟分区四：
管段号
流量m3/s
假定流速m/s
管段截面积m2
管段截面标准规格选择
实际截面积m2
实际流速m/s
1
0.69
4
0.17
500×400
0.2
3.45
2、3、4
1.38
7
0.20
500×400
0.2
6.90
5
0.69
4
0.17
500×400
0.2
3.45
6
1.38
7
0.20
500×400
0.2
6.90
7
2.76
7
0.39
1000×400
0.4
6.90
8
0.69
4
0.17
500×400
0.2
3.45
9、10
3.45
7
0.49
1250×400
0.5
6.90
11
0.69
4
0.17
500×400
0.2
3.45
12
4.14
7
0.59
1600×400
0.64
6.47
3.校核排烟系统
当发生火灾时，排风系统关闭，运行排烟系统。
防烟分区一：
管段号
流量m3/s
管段截面积/m2
风管风速m/s
4
3.75
0.2
18.75
7
3.75
0.4
9.38
8
7.5
0.4
18.75
11、12
7.5
0.64
11.72
风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
防烟分区二：
管段号
流量m3/s
管段截面积/m2
风管风速m/s
4
3.75
0.2
18.75
7
3.75
0.4
9.38
8
7.5
0.4
18.75
11、12
7.5
0.64
11.72
风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
防烟分区三：
管段号
流量m3/s
管段截面积/m2
风管风速m/s
4
2.71
0.2
13.55
7
2.71
0.4
6.78
8
5.42
0.4
13.55
11
5.42
0.64
8.47
12
8.13
0.64
12.70
14、15
8.13
0.64
12.70
风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
防烟分区四：
管段号
流量m3/s
管段截面积/m2
风管风速m/s
4
3.75
0.2
18.75
7
3.75
0.4
9.38
9
3.75
0.5
7.50
10
7.5
0.5
15.00
12
7.5
0.64
11.72
风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
4. 补风系统风管的确定
补风时干管风速取5~8m/s，支管风速取2~5m/s。取干管风速为7m/s，支管风速为4m/s。
防火分区一：

管段号
流量m3/s
假定流速m/s
管段截面积m2
管段截面标准规格选择
实际截面积m2
实际流速m/s
1
2.3
7
0.33
630×500
0.315
7.30
2
4.6
7
0.66
1250×500
0.625
7.36
3
2.3
4
0.58
1250×500
0.625
3.68
4
6.9
7
0.99
1000×1000
1
6.90
5
9.2
7
1.31
1250×1000
1.25
7.36
6
11.5
7
1.64
1600×1000
1.6
7.19

防火分区二：

管段号
流量m3/s
假定流速m/s
管段截面积m2
管段截面标准规格选择
实际截面积m2
实际流速m/s
1
2.37
7
0.34
1250×300
0.375
6.32
2
1.185
7
0.17
630×300
0.189
6.27
五 水力计算与不平衡调整
1.排风系统
防烟分区一：
根据文献[8]确定通风管道单位长度摩擦阻力，确定局部阻力系数。
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
1
8
3.55
500
400
444
7.56
3.41
25.78
0.29
2.32
28.10
2
8
3.55
500
400
444
7.56
3.34
25.26
0.29
2.32
27.58
3、4
10
7.1
500
400
444
30.25
0
0.00
0.98
9.80
9.80
5
8
3.55
500
400
444
7.56
3.34
25.26
0.29
2.32
27.58
6
8
3.55
500
400
444
7.56
4.54
34.33
0.29
2.32
36.65
7、8
10
7.1
1000
400
571
30.25
0
0.00
0.78
7.80
7.80
9
8
3.55
500
400
444
7.56
4.84
36.60
0.29
2.32
38.92
10
8
3.55
500
400
444
7.56
3.34
25.26
0.29
2.32
27.58
11
17.457
6.66
1600
400
640
26.61
3
79.84
0.59
10.30
90.14
最不利环路为1（2）-3-4-7、8-11
最不利环路的总阻力为28.10+9.8+7.8+90.14=135.84Pa
环路5（6）-78-11总阻力为125.52Pa
环路9-11总阻力为129.06Pa
不存在阻力不平衡
防烟分区二:
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
1
8
3.55
500
400
444
7.56
3.41
25.78
0.29
2.32
28.10
2
8
3.55
500
400
444
7.56
3.34
25.26
0.29
2.32
27.58
3、4
10
7.1
500
400
444
30.25
0
0.00
0.98
9.80
9.80
5
8
3.55
500
400
444
7.56
3.34
25.26
0.29
2.32
27.58
6
8
3.55
500
400
444
7.56
4.54
34.33
0.29
2.32
36.65
7、8
10
7.1
1000
400
571
30.25
0
0.00
0.78
7.80
7.80
9
8
3.55
500
400
444
7.56
4.84
36.60
0.29
2.32
38.92
10
8
3.55
500
400
444
7.56
3.34
25.26
0.29
2.32
27.58
11
17.457
6.66
1600
400
640
26.61
3
79.84
0.59
10.30
90.14
最不利环路为1（2）-3-4-7、8-11
最不利环路的总阻力为28.10+9.8+7.8+90.14=135.84Pa
环路5（6）-78-11总阻力为125.52Pa
环路9-11总阻力为129.06Pa
不存在阻力不平衡
防烟分区三：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
1
8
3.3
500
400
444
6.53
3.41
22.28
0.27
2.16
24.44
2
8
3.3
500
400
444
6.53
3.34
21.82
0.27
2.16
23.98
3、4
12
6.6
500
400
444
26.14
0
0.00
0.92
11.04
11.04
5
8
3.3
500
400
444
6.53
4.54
29.66
0.27
2.16
31.82
6
8
3.3
500
400
444
6.53
3.34
21.82
0.27
2.16
23.98
7、8
12
6.6
1000
400
571
26.14
0
0.00
0.61
7.32
7.32
9
8
3.3
500
400
444
6.53
4.84
31.62
0.27
2.16
33.78
10
8
3.3
500
400
444
6.53
3.34
21.82
0.27
2.16
23.98
11、12
10
6.19
1600
400
640
22.99
0
0.00
0.57
5.7
5.70
13
8
3.3
500
400
444
6.53
3.54
23.13
0.27
2.16
25.29
14
9.8
7.22
1600
400
640
31.28
3
93.83
0.71
6.96
100.79

最不利环路为1-3-4-7-8-11-12-14总阻力为24.44+11.04+7.32+5.7+100.79=149.29Pa
环路5（6）-7-8-11-12-14总阻力为31.82+7.32+5.7+100.79=145.01Pa
环路9（10）-11-12-14总阻力为33.78+5.7+100.79=140.19Pa
环路13-14总阻力为25.29+100.79=126.08Pa
不存在阻力不平衡
防烟分区四：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
1
10
3.45
500
400
444
7.14
3.34
23.85
0.28
2.80
26.65
2、3、4
18
6.9
500
400
444
28.57
3.52
100.55
0.98
17.64
118.19
5
10
3.45
500
400
444
7.14
3.34
23.85
0.28
2.80
26.65
6
5
6.9
500
400
444
28.57
3.54
101.12
0.98
4.90
106.02
7
14
6.9
1000
400
571
28.57
0
0.00
0.58
8.12
8.12
8
8
3.45
500
400
444
7.14
3.09
22.07
0.28
2.24
24.31
9、10
12.22
6.9
1250
400
606
28.57
0
0.00
0.68
8.31
8.31
11
8
3.45
500
400
444
7.14
3.14
22.42
0.28
2.24
24.66
12
16.535
6.47
1600
400
640
25.12
1.2
30.14
0.67
11.08
41.22
最不利环路1-2-3-4-7-9-10-12总阻力为26.65+118.19+8.12+8.31+41.22=202.5Pa
环路5-6-7-9-10的总阻力为11.66+106.02+8.12+8.31+41.22=190.32Pa
环路8-9-10-12的总阻力为24.31+8.31+41.22=73.84Pa，阻力不平衡率为（202.49-73.84）/202.49=63.5％>15％
环路11-12的总阻力为24.66+41.22=65.88Pa，阻力不平衡率为（202.49-65.88）/202.49=67％>15％
由于阻力不平衡率较大，调节风管尺寸已无法达到平衡，故使用阀门进行调节。
2. 排烟系统
防烟分区一：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
4
5
18.75
500
400
444
210.94
2.14
451.41
7.00
35.00
486.41
7
5
9.38
1000
400
571
52.79
0.5
26.40
0.90
4.50
30.90
8
5
18.75
1000
400
571
210.94
2.64
556.88
4.00
20.00
576.88
11
11.923
11.72
1600
400
640
82.42
0.27
22.25
1.60
19.08
41.33
最不利环路为486.41+30.90+576.88+41.33=1108.52Pa
防烟分区二：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
4
5
18.75
500
400
444
210.94
2.14
451.41
7.00
35.00
486.41
7
5
9.38
1000
400
571
52.79
0.5
26.40
0.90
4.50
30.90
8
5
18.75
1000
400
571
210.94
2.64
556.88
4.00
20.00
576.88
11
11.923
11.72
1600
400
640
82.42
0.27
22.25
1.60
19.08
41.33
最不利环路为486.41+30.90+576.88+41.33=1108.52Pa
防烟分区三：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
4
6
13.55
500
400
444
110.16
2.14
235.75
3.4
20.40
256.15
7
6
6.78
1000
400
571
27.58
0.5
13.79
0.7
4.20
17.99
8
6
13.55
1000
400
571
110.16
2.64
290.83
2.7
16.20
307.03
11
5
8.47
1600
400
640
43.04
0.5
21.52
0.8
4.00
25.52
12
5
12.7
1600
400
640
96.77
2.64
255.48
2.1
10.50
265.98
14
9.873
12.7
1600
400
640
96.77
0.32
30.97
2.1
20.73
51.70
最不利环路为256.15+17.99+307.03+25.52+265.98+51.7=924.37Pa
防烟分区四：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
4
6.5
18.75
500
400
444
210.94
2.14
451.41
7
45.50
496.91
7
14
9.38
1000
400
571
52.79
0.5
26.40
0.9
12.60
39.00
9
6.11
7.5
1250
400
606
33.75
0.5
16.88
0.8
4.89
21.76
10
6.11
15
1250
400
606
135.00
2.14
288.90
3.2
19.55
308.45
12
16.535
11.72
1600
400
640
82.42
0.5
41.21
4.1
67.79
109.00
最不利环路为496.91+39+21.76+308.45+109=866.12Pa
3.补风系统
防火分区一：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
1
8
7.3
630
500
558
31.97
2.64
84.41
0.7
5.60
90.01
2
8
7.38
1250
500
714
32.68
2.44
79.74
0.7
5.60
85.34
3
4
3.68
1250
500
714
8.13
2.14
17.39
0.2
0.80
18.19
4
8
6.9
1000
1000
1000
28.57
0
0.00
0.39
3.12
3.12
5
8
7.36
1250
1000
1111
32.50
2.64
85.80
0.43
3.44
89.24
6
8
7.19
1600
1000
1231
31.02
2.64
81.89
0.34
2.72
84.61
最不利环路为1-2-4-5-6：总阻力为90.01+85.34+3.12+89.24+84.61=352.32Pa
防火分区二：
管段编号
长度l(m)
流速v(m/s)
宽（mm）
高（mm）
流速当量直径（mm）
动压1/2ρv2(Pa)
局部阻力系数∑ζ
局部压力损失Z (Pa)
单位长度摩擦压力损失Rm (Pa/m)
摩擦压力损失Rml (Pa)
管段压力损失Z+ Rml (Pa)
1
8
6.27
630
300
406
23.59
2.64
62.27
0.75
6.00
68.27
2
15
6.32
1250
300
484
23.97
2.94
70.46
0.65
9.75
80.21
补风系统的总阻力为68.27+80.12=148.39Pa
六 风机、阀门设备选型
1. 风机的选型
根据文献[2]选择风机：
排风和排烟使用同一风机，选择HTF-II型消防高温排烟风机，四个防烟分区使用同一型号风机，主要参数如下表：
型号
气流进口直径mm
风量m3/h
风压Pa
L/mm
H/mm
D2/mm
8
800
31421
600
800
488
910
29172
661
26012
723
补风系统选取HTFD-I型单速节能低噪风机箱
防火分区一的补风系统选择的风机如下：
序号
型号
工况
风量m3/h
风压Pa
28
Y200L2-6
3
42965
852
防火分区一的补风系统选择的风机如下：
序号
型号
工况
风量m3/h
风压Pa
18
Y132M-4
4
15000
586

2. 阀门的选择
根据文献[9]防火阀：70℃温度熔断器自动关闭（防火），可输出联动讯号，用于通风空调系统风管内，防止火势沿风管蔓延。
排烟阀：电讯号开启或手动开启，输出开启电讯号，联动排烟机开启，用于排烟系统风管上。
排烟防火阀，电讯号开启，或手动开启，280℃靠温度熔断器重新关闭，输出电讯号，用于排烟风机吸入口处管道。
根据上述用途合理使用阀门：
（1）
