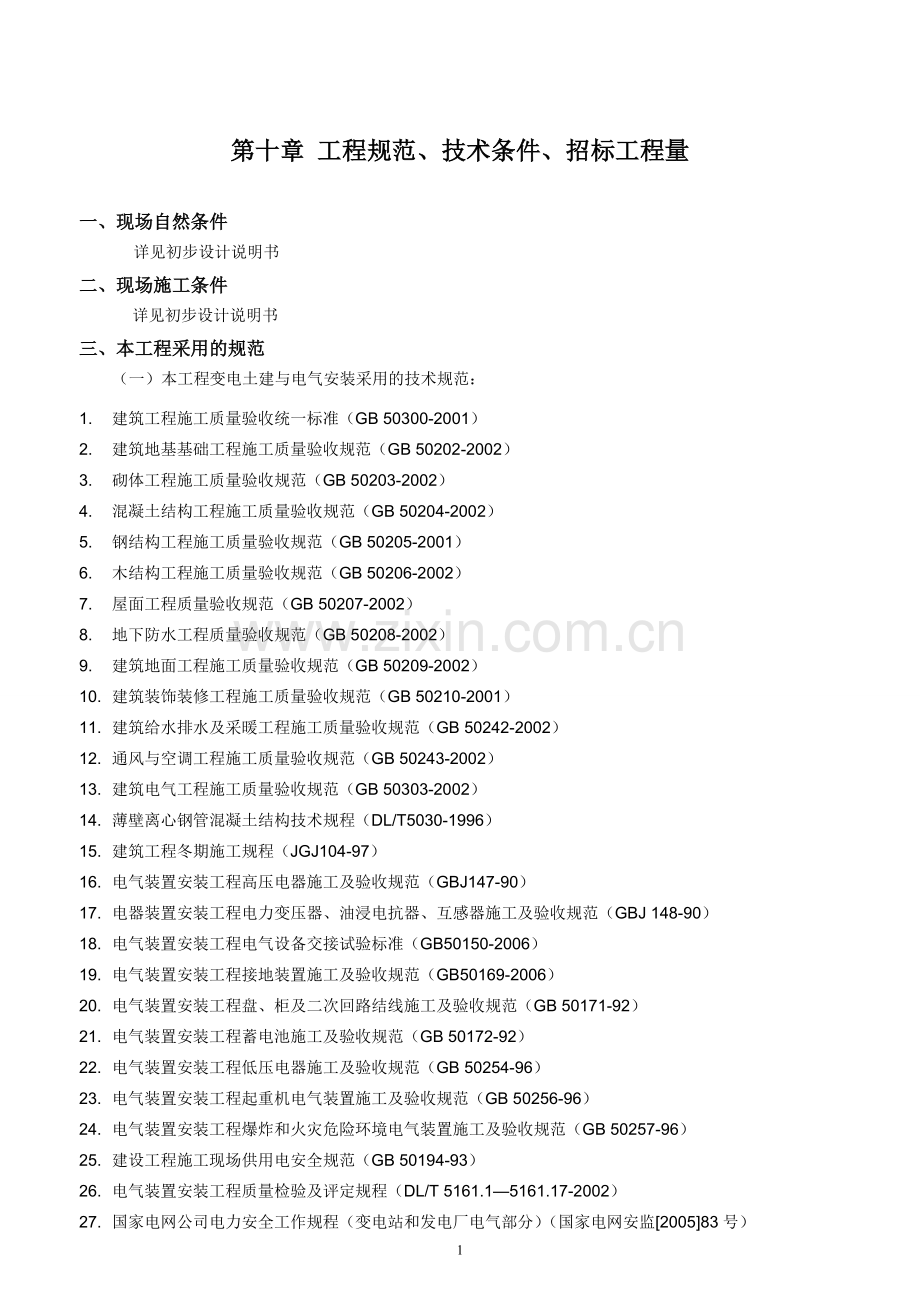

第十章 工程规范、技术条件、招标工程量
一、现场自然条件
详见初步设计说明书
二、现场施工条件
详见初步设计说明书
三、本工程采用的规范
（一）本工程变电土建与电气安装采用的技术规范：
1. 建筑工程施工质量验收统一标准（GB 50300-2001）
2. 建筑地基基础工程施工质量验收规范（GB 50202-2002）
3. 砌体工程施工质量验收规范（GB 50203-2002）
4. 混凝土结构工程施工质量验收规范（GB 50204-2002）
5. 钢结构工程施工质量验收规范（GB 50205-2001）
6. 木结构工程施工质量验收规范（GB 50206-2002）
7. 屋面工程质量验收规范（GB 50207-2002）
8. 地下防水工程质量验收规范（GB 50208-2002）
9. 建筑地面工程施工质量验收规范（GB 50209-2002）
10. 建筑装饰装修工程施工质量验收规范（GB 50210-2001）
11. 建筑给水排水及采暖工程施工质量验收规范（GB 50242-2002）
12. 通风与空调工程施工质量验收规范（GB 50243-2002）
13. 建筑电气工程施工质量验收规范（GB 50303-2002）
14. 薄壁离心钢管混凝土结构技术规程（DL/T5030-1996）
15. 建筑工程冬期施工规程（JGJ104-97）
16. 电气装置安装工程高压电器施工及验收规范（GBJ147-90）
17. 电器装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ 148-90）
18. 电气装置安装工程电气设备交接试验标准（GB50150-2006）
19. 电气装置安装工程接地装置施工及验收规范（GB50169-2006）
20. 电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB 50171-92）
21. 电气装置安装工程蓄电池施工及验收规范（GB 50172-92）
22. 电气装置安装工程低压电器施工及验收规范（GB 50254-96）
23. 电气装置安装工程起重机电气装置施工及验收规范（GB 50256-96）
24. 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB 50257-96）
25. 建设工程施工现场供用电安全规范（GB 50194-93）
26. 电气装置安装工程质量检验及评定规程（DL/T 5161.1—5161.17-2002）
27. 国家电网公司电力安全工作规程（变电站和发电厂电气部分）（国家电网安监[2005]83号）

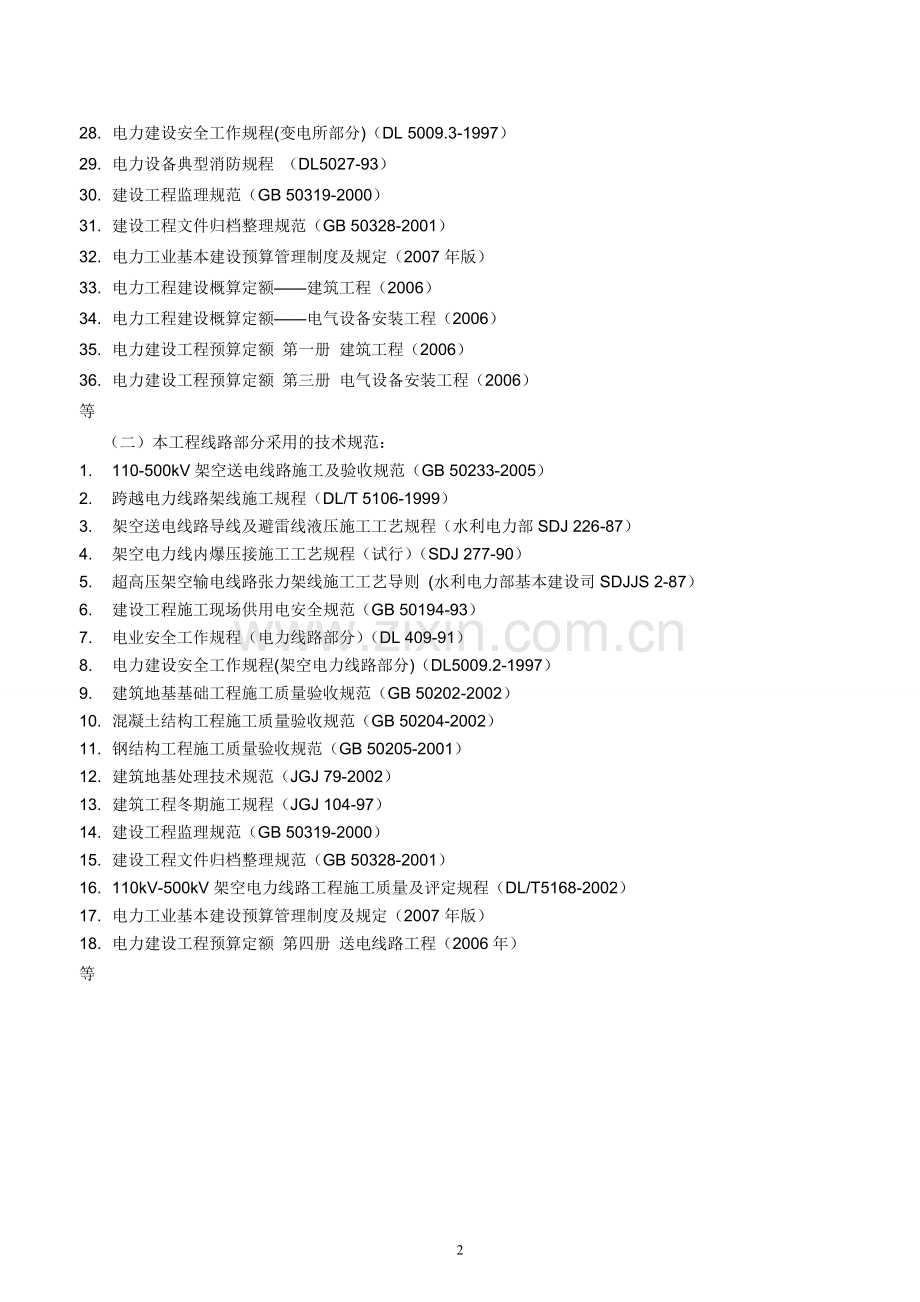

28. 电力建设安全工作规程(变电所部分)（DL 5009.3-1997）
29. 电力设备典型消防规程 （DL5027-93）
30. 建设工程监理规范（GB 50319-2000）
31. 建设工程文件归档整理规范（GB 50328-2001）
32. 电力工业基本建设预算管理制度及规定（2007年版）
33. 电力工程建设概算定额——建筑工程（2006）
34. 电力工程建设概算定额——电气设备安装工程（2006）
35. 电力建设工程预算定额 第一册 建筑工程（2006）
36. 电力建设工程预算定额 第三册 电气设备安装工程（2006）
等
（二）本工程线路部分采用的技术规范：
1. 110-500kV架空送电线路施工及验收规范（GB 50233-2005）
2. 跨越电力线路架线施工规程（DL/T 5106-1999）
3. 架空送电线路导线及避雷线液压施工工艺规程（水利电力部SDJ 226-87）
4. 架空电力线内爆压接施工工艺规程（试行）（SDJ 277-90）
5. 超高压架空输电线路张力架线施工工艺导则 (水利电力部基本建设司SDJJS 2-87）
6. 建设工程施工现场供用电安全规范（GB 50194-93）
7. 电业安全工作规程（电力线路部分）（DL 409-91）
8. 电力建设安全工作规程(架空电力线路部分)（DL5009.2-1997）
9. 建筑地基基础工程施工质量验收规范（GB 50202-2002）
10. 混凝土结构工程施工质量验收规范（GB 50204-2002）
11. 钢结构工程施工质量验收规范（GB 50205-2001）
12. 建筑地基处理技术规范（JGJ 79-2002）
13. 建筑工程冬期施工规程（JGJ 104-97）
14. 建设工程监理规范（GB 50319-2000）
15. 建设工程文件归档整理规范（GB 50328-2001）
16. 110kV-500kV架空电力线路工程施工质量及评定规程（DL/T5168-2002）
17. 电力工业基本建设预算管理制度及规定（2007年版）
18. 电力建设工程预算定额 第四册 送电线路工程（2006年）
等
四、招标图纸及工程量
㈠变电工程提供资料
⒈ 工程量清单（样表见附件一）
⒉ 初步设计说明书
⒊ 设计图纸目录及图纸

㈡输电工程
⒈ 工程量清单（样表见附件二）（清单及其工程量由建设管理单位负责要求工程设计单位提供）
⒉ 初步设计说明书（建设管理单位负责要求工程设计单位提供）
⒊ 设计图纸目录及图纸（建设管理单位负责要求工程设计单位提供）

附件一：变电工程安装部分样表

舍北66kV变电站新建工程
工程总说明
工程概况
工程名称
舍北66kV变电站新建工程
建设性质
新建工程
本期容量
2台20MVA主变压器
规划容量
2台20MVA主变压器
电气主接线方式
66kV主接线为单母线接线，10kV主接线为单母线分段接线。
配电装置
66kV户外改进中型布置，10kV户内开关柜单列布置。
补偿装置
2套框架式4000（2000+2000）kvar电容器组。
设计单位
吉林省松和电力设计咨询有限公司
建设地点
科左中旗舍伯吐镇
其他说明
一、工程招标范围：

一、 配合招标人完成工程达标投产工作。

2、编制竣工图。

（1） 工程量清单编制依据：电力建设工程量清单计价规范

（2） 工程质量：工程施工质量达到质量评级优良标准。

（3） 施工特殊要求：承包方需负责施工现场的防火、防盗、防疫病及安全保卫等措施。

五、文明施工要求：承包人需负责协调施工场地交通、维护环境卫生和控制施工噪声等方面的工作。

变电安装工程量清单
工程名称：舍北66kV变电站新建工程 单位工程名称：
序号
项目编码
项目名称
项目特征
计量单位
工程量
1

主变压器系统安装

1.1
BA1100
主变压器

1.1.1
BA1100A11001
主变压器
SZ11－20000/66
66±8×1.25%/11
台
2
1.1.2
BA1100A21001
消弧线圈
XDZ1-1900/66
台
1
1.1.3
BA1100B42001
中性点避雷器
HY1.5WZ1-60/144
附全电流监测仪表
只.
2
1.1.4
BA1100B21001
单极隔离开关
GW5B-72.5/630
配电动操作机构、配支架
组.
2
1.1.5
BA1100C31001
软母线
LGJ-240/30
跨/ 三相
2
1.1.6
BA1100C31002
软母线
LGJ-150/35
跨/相
1

2

配电装置安装

2.1

10kV屋内配电装置

2.1.1
BA2107E11001
10kV进线开关柜
KYN28A-12
面
2
2.1.2
BA2107E11002
10kV分段柜及分段隔离柜
KYN28A-12
面
2
2.1.3
BA2107E11003
10kV电容器出线柜
KYN28A-12
面
2
2.1.4
BA2107E11004
10kV出线开关柜
KYN28A-12
面
14
2.1.5
BA2107E11005
10kV站用变柜
KYN28A-12
面
4
2.1.6
BA2107E11006
10kV消弧消谐柜

面
2
2.1.7
BA2107C21001
10kV铜母线
TMY-100×10
(带绝缘护套)
米/三相
35（以实际长度为准）
2.1.8
BA2107C51001
10kV穿墙套管
FGW-12/2500
只
6
2.1.9
BA2107C62001
10支持绝缘子
ZS2-20/1600
只
24
2.1.10

母线伸缩节
MST-100×10
个
6
2.1.11

10kV进线封闭母线
TMY-100×10 6.5米
段
2
2.2

屋外配电装置

2.2.4
BA2206
66kV屋外配电装置

2.2.4.1
BA2206B11001
罐式六氟化硫断路器
LW24-72.5/2500-31.5 CT 2*300/5
组
4
2.2.4.2
BA2206B21001
隔离开关
GW5B-72.5/1250 双接地
配电动操作机构、配支架
组
4
2.2.4.3
BA2206B21002
隔离开关
GW5B-72.5/1250 单接地
配电动操作机构、配支架
组
5
2.2.4.4
BA2206B31001
电压互感器
JDCF-66
台
3
2.2.4.5
BA2206B42001
避雷器
HY5W-96/232
附全电流监测仪表
只
3
2.2.4.6
BA2206C31001
软母线
LGJ-300/40
跨/三相
2
2.2.4.7
BA2206C61001
耐张绝缘子串
6（XWP-7）
串
45
2.2.4.8

设备连接导线
LGJ-240/30
米
260
2.2.4.9

端子箱
XW1-2
台
5

动力箱
XW1-2
台
1
3

无功补偿安装

3.1
BA3203
10kV电容器

3.2
BA3203B52001
电容器成套装置
框架式4000（2000+2000）Kvar
附带附属设施

套
2
3.3
,BA3203E52001
保护网

m2
50

4

控制及直流系统

4.1

计算机监控系统

4.1.1
BA4100D31001
计算机监控系统

套
1
4.1.2
BA4100D31002
远动通信屏

面
1
4.1.3
BA4100D31003
后台机
含微机五防
套
1
4.1.4
BA4100D31004
公用测控屏
电力UPS+总控单元+小电流接地选线、微机五防
面
1
4.1.5
BA4100D51001
图像安全监视系统

套
1

4.2
BA4200
继电保护

4.2.1
BA4200D11001
主变保护屏
主变保护测控装置2套

面
2
4.2.2
BA4200D11002
66kV线路保护测控装置
66kV线路保护测控装置2套
面
1
4.2.3
BA4200D11003
10kV线路保护测控装置
安装在10kV开关柜内
套
14
4.2.4
BA4200D11004
10kV电容器保护测控装置
安装在10kV开关柜内
套
2
4.2.5
BA4200D11005
10kV母联保护测控装置
安装在10kV开关柜内
套
1
4.2.6
BA4200D11006
10kV 电压并列装置
安装在10kV开关柜内
套
1

4.3
BA4400
直流系统

4.3.1
BA4400D21001
蓄电池
300Ah(每只2V)
组
1
4.3.2
BA4400D21002
直流馈线屏

面
1
4.3.3
BA4400D21003
蓄电池屏

面
2
4.3.4
BA4400D21003
高频开关电源柜
220V
面
1
4.3.5
BA4400E41001
不停电电源装置

套
2

5

站用电系统

5.1
BA5100
站用变压器

5.1.1
BA5100A11001
站用变压器
80kVA(安装10kV开关柜内)
台
2

5.2
BA5200
站用配电装置

5.2.1
BA5200E21001
交流配电屏

面
2

5.3
BA5300
站区照明

5.3.1
BA5300E61001
投光灯

套
6
5.3.2
BA5300E62001
路灯、庭院灯

套
2
5.3.3
BA5300E63001
草坪灯

套
2
5.3.4
BA5300E64001
照明配电箱

台
1
5.3.5
BA5300E65001
检修电源箱

台
1

6

电缆及接地

6.1
BA6100
电缆

6.1.1
BA6100F11001
10kV电力电缆
YJV22-3×240
m
120
6.1.2
BA6100F11002
电力电缆
VV22-4×4
m
500
6.1.3
BA6100F11003
电力电缆
VV22-3×16+1×10
m
100
6.1.4
BA6100F11004
电力电缆头（热缩型、界面240）
WSY－10/3*3
个
4
6.1.5
BA6100F12001
控制电缆
KVVP2-22-10×2.5
m
1000
6.1.6
BA6100F12002
控制电缆
KVVP2-22-4×2.5
m
2000
6.1.7
BA6100F12003
控制电缆
KVVP2-22-8×2.5
m
1000
6.1.8
BA6100F21001
电缆保护管
Φ20、Φ25、Φ35
m
50
6.1.9
BA6100F32001
有机堵料

t
1
6.1.10
BA6100F33001
无机堵料

t
1

6.2
BA6200
接地

6.2.1
BA6200F41001
接地扁钢
－40×5镀锌
m
1300
6.2.2
BA6200F42001
接地铜排
－25×4
m
300
6.2.3
BA6200F43001
接地铜绞线
60mm2
m
150

7

通信及远动系统安装

BA7300
光通信设备

7.3.1
BA7300G71001
光端机
SDH622Mbit/s
台
1
7.3.2
BA7300G72001
综合配线柜
光、数字、音频
面
1
7.3.3
BA7300G73001
PCM接入设备
需组屏一面
套
1
7.3.4

光方向接口板
622Mbit/s（L-4.1）
块
1

BA7400
远动及计费系统

7.4.2
BA7400H21001
电能量计费表屏
本期工程安装6块表
面
1
7.4.3
BA7400H21002
10kV线路电度表
安装10kV开关柜内
块
16
7.4.4
BA7400H22001
电量采集装置

套
1
7.4.5
BA7400H31001
数据网接入设备

套
1

土建工程量清单
工程名称：左中舍北66kV变电站新建工程 单位工程名称：
序号
项目编码
项目名称
项目特征
计量单位
工程量
1

1、主要生产建筑

1.1
BT1101
主控制室

1.1.1
BT1101A15001
基础土方施工
挖土深度2米
m³
1105.12
1.1.2
BT1101B12001
独立基础
C20钢筋混凝土
m³
44.86
1.1.3
BT1101G11001
基础梁
C20钢筋混凝土
m³
20.58
1.1.4
BT1101C13001
复杂地面
防滑瓷砖
m2
241.92
1.1.5
BT1101C14001
普通地面
面砖
m2
60.48
1.1.6
BT1101D21001
屋面板
钢筋混凝土
m2
302.4
1.1.7
BT1101D32001
屋面保温
100厚苯板保温
m2
302.4
1.1.8
BT1101D33001
屋面防水

m2
302.4
1.1.9
BT1101D33002
卫生间防水

m2
10
1.1.10
BT1101D31001
屋面排水
有组织排水
m2
302.4
1.1.11
BT1101D43001
天棚吊顶面层
乳胶漆
m2
173
1.1.12
BT1101D43002
天棚吊顶面层
石膏板
m2
123
1.1.13
BT1101D43003
天棚吊顶面层
铝塑板
m2
10
1.1.14
BT1101D42001
天棚吊顶龙骨
轻钢龙骨
m2
133
1.1.15
BT1101H11001
钢屋架
轻型彩钢瓦
m2
416
1.1.16
BT1101E13001
砌体外墙
陶砾空心砖
m³
253.72
1.1.17
BT1101E21001
外墙保温
100厚苯板保温
m2
569.17
1.1.18
BT1101E14001
砌体内墙
陶砾空心砖
m³
56.92
1.1.19
BT1101E17001
屏蔽网

m2
320
1.1.20
BT1101F11001
门
防盗门
m2
5
1.1.21
BT1101F11002
门
防火门
m2
5
1.1.22
BT1101F11003
门
钢门
m2
4
1.1.23
BT1101F11004
门
实木门
m2
8
1.1.24
BT1101F21001
窗
铝塑窗
m2
27
1.1.25
BT1101F21002
窗
断桥窗
m2
35
1.1.26
BT1101E21001
外墙面装饰
防水乳胶漆
m2
404.81
1.1.27
BT1101E21002
外墙面装饰
蘑菇石
m2
54.36
1.1.28
BT1101E22001
内墙面装饰
乳胶漆
m2
548
1.1.29
BT1101E22001
内墙面装饰
面砖
m2
87.05
1.1.30
BT1101G13001
钢筋混凝土柱

m³
10.66
1.1.31
BT1101G14001
钢筋混凝土梁

m³
40.87
1.1.32
BT1101G32001
铁件用量调整

t
3.3
1.1.33
BT1101N11001
给水排水
生活污水处理装置一套
m³
1414.4
1.1.34
BT1101N21001
采暧
电锅炉
m³
1414.4
1.1.35
BT1101N31001
通风空调

m³
1414.4
1.1.36
BT1101N41001
照明
含事故应急照明系统一套
m³
1414.4
1.2
BT6305
特殊消防

1.2.1
BT6305P11001
主控室消防

套
1

2、屋外配电装置建筑

2
BT21
主变压器系统

2.1
BT2101
主变压器基础

2.1.1
BT2101A15001
基础土方施工
挖土深度1.6m
m³
130
2.1.2
BT2101B23001
变压器基础
钢筋混凝土
m³
40
2.1.3
BT2101B23002
变压器基础
砖砌体
m³
16
2.1.3
BT2101B24002
变压器底部油池
混凝土
m³
55
2.1.4
BT2101B24003
卵石层

m³
36.28
2.1.5
BT1102M62001
事故油池

m³
20
2.2
BT2103
主变压器构架

2.2.1
BT2103K14001
主变压器构架
钢管，含土方、基础
t
5.12
2.2.2
BT2103K31001
构架梁
6.5米钢管横梁
t
0.94
2.2.3
BT2103K32001
构架附件

t
0.586
2.3
BT2801
66kV构架

2.3.1
BT2801K14001
钢结构构架
钢管，含土方、基础（含零母线）
t
23.54
2.3.2
BT2801K31001
钢结构构架梁
6.5米钢管横梁
t
7.91
2.4
BT2802
66kV设备支架与基础

2.4.1
BT2802K18001
钢结构支架
钢管，含土方、基础
t
10.2
2.4.2
BT2802K18002
钢结构支架附件

t
5.04
2.4.3
BT2802A15001
基础土方施工

m³
130
2.4.4
BT2802B21001
设备基础
混凝土
m³
42.4
2.5
BT3201
电容器基础

2.5.1
BT3201A15001
基础土方施工
挖土深度0.7m
m³
120
2.5.2
BT3201B21001
设备基础
混凝土
m³
45
2.6
BT33K33
独立避雷针

2.6.1
BT33K33001
避雷针
24米钢管杆含土方、基础
t
9.76
2.7
BT34
配电装置电缆沟道

2.7.1
BT34M41001
沟道
地上电缆槽(含消防)
m³
16.64
2.7.2
BT34M41002
过路电缆井

m³
11.32
2.8
BT35
配电装置道路、地坪

2.8.1
BT35M13001
绝缘操作地坪

m2
1400
2.9
BT36
栏栅及栏栅门

2.9.1
BT36M21001
栏栅
基础埋深0.4m
m2
26.4
2.9.2
BT36M24001
栏栅门
铁艺
m2
7.2

（二）辅助生产工程

3

2、所区性建筑

3.1
BT6201
站区道路

3.1.1
BT6201M11001
道路及广场
C20混凝土路宽4米
m³
295
3.1.2
BT6201M11005
室外厕所

个
1
3.1.3
BT6201M11006
化粪池

m³
2
3.1.4
BT6201M11007
污水井

个
2
3.2
BT6202
围墙及大门

3.2.1
BT6202M21001
围墙
砖围墙
m2
362
3.2.2
BT6202M21002
围墙
铁栅栏通透围墙
m2
116.6
3.2.3
BT6202M21003
围墙护坡

m³
21
3.2.4
BT6202M22001
围墙上铁刺网

m2
107.5
3.2.5
BT6202M22002
标识墙

座
1
3.2.6
BT6202M24001
大门
电动伸缩门
樘
1
3.3
BT6204
室外给水排水

3.3.1
BT6204M54001
PVC给水管道

m
50
3.3.2
BT6204M54002
深水井
深度
m
100
3.3.3
BT6204M56001
排水管道

m
40
3.3.4
BT6204M62001
检查井
砖砌
m³
12
3.3.5
BT6204M56002
排水沟

m
40
3.4
BT6304
所区消防管路

3.4.1

消防设备
CO2灭火器5kg
台
12
3.4.2

消防设备
手推车式灭火器25kg
台
6
3.4.3

消防设备
防火砂箱
个
2

二、与所址有关的单项工程

BT71
与所址有关的单项工程

4.1
BT7101

4.1.1
BT7101A11001
场地平整土方

m³
4015
4.1.2
BT7101A14001
场地平整亏方

m³
6000
4.2
BT7301
所外道路土石方

4..2.1
BT7301A11001
道路平整土方

m³
700
4..2.2
BT7301A11002
道路平整亏方

m³
1000
4.2.3
BT6201M11001
道路
C20混凝土
m³
500
4.3
BT7501
施工电源

4.3.1
BT7501W12001
10kV施工电源(永临结合)

km
5

措施项目清单
工程名称：左中舍北66kV变电站新建工程
序号
项目名称
1
安全文明施工措施补助费
2
临时设施费
3
冬雨季施工增加费
4
夜间施工增加费
5
施工工具用具使用费
6
施工机构转移费

其他项目清单
工程名称：左中舍北66kV变电站新建工程
序号
项目名称
1
分系统调试费
2
整套启动试运费
3
施工单位配合费

规费项目清单
工程名称：左中舍北66kV变电站新建工程
序号
项 目 名 称
1
社会保障费
1.1
基本养老保险费
1.2
失业保险费
1.3
基本医疗保险费
2
住房公积金
3
危险作业意外伤害保险费

舍北66kV变电站新建工程
招标人采购材料价格表
序号
材料名称
型号规格
单位
数量
单价（元）
交货地点
1
电力电缆
VV22-4*4
m
500
12.2
施工现场
2
电力电缆
VV22-3*16+1*10
m
100
48.89
施工现场
3
控制电缆
KVVP2-22-10*2.5
m
1000
25.8
施工现场
4
控制电缆
KVVP2-22-4*2.5
m
2000
11.7
施工现场
5
控制电缆
KVVP2-22-8*2.5
m
1000
20.8
施工现场
6
电力电缆
YJV22-3*240
m
120
498.2
施工现场
7
钢管杆
H=9.7米
t
20.42
8300
施工现场
8
钢管杆
H=8.2米
t
5.12
8300
施工现场
9
钢管杆
H=2.5米
t
8.4
8300
施工现场
10
钢管杆
H=4.2米
t
1.8
8300
施工现场
11
钢管杆
H=7.2米
t
2.46
8300
施工现场
12
钢管横梁
6.5米
t
8.85
8200
施工现场
13
钢管避雷针
L=24米
t
9.76
8300
施工现场

16
