定位放线作业指导书.doc

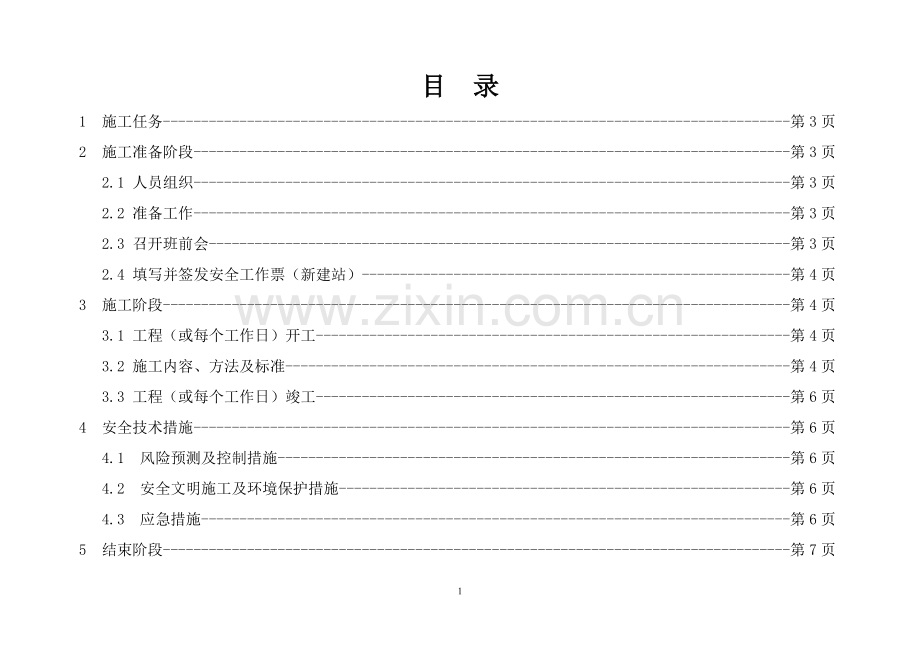

目 录
1 施工任务----------------------------------------------------------------------------------第3页
2 施工准备阶段------------------------------------------------------------------------------第3页
2.1 人员组织------------------------------------------------------------------------------第3页
2.2 准备工作------------------------------------------------------------------------------第3页
2.3 召开班前会----------------------------------------------------------------------------第3页
2.4 填写并签发安全工作票（新建站）--------------------------------------------------------第4页
3 施工阶段----------------------------------------------------------------------------------第4页
3.1 工程（或每个工作日）开工--------------------------------------------------------------第4页
3.2 施工内容、方法及标准------------------------------------------------------------------第4页
3.3 工程（或每个工作日）竣工--------------------------------------------------------------第6页
4 安全技术措施------------------------------------------------------------------------------第6页
4.1 风险预测及控制措施-------------------------------------------------------------------第6页
4.2 安全文明施工及环境保护措施-----------------------------------------------------------第6页
4.3 应急措施-----------------------------------------------------------------------------第6页
5 结束阶段----------------------------------------------------------------------------------第7页

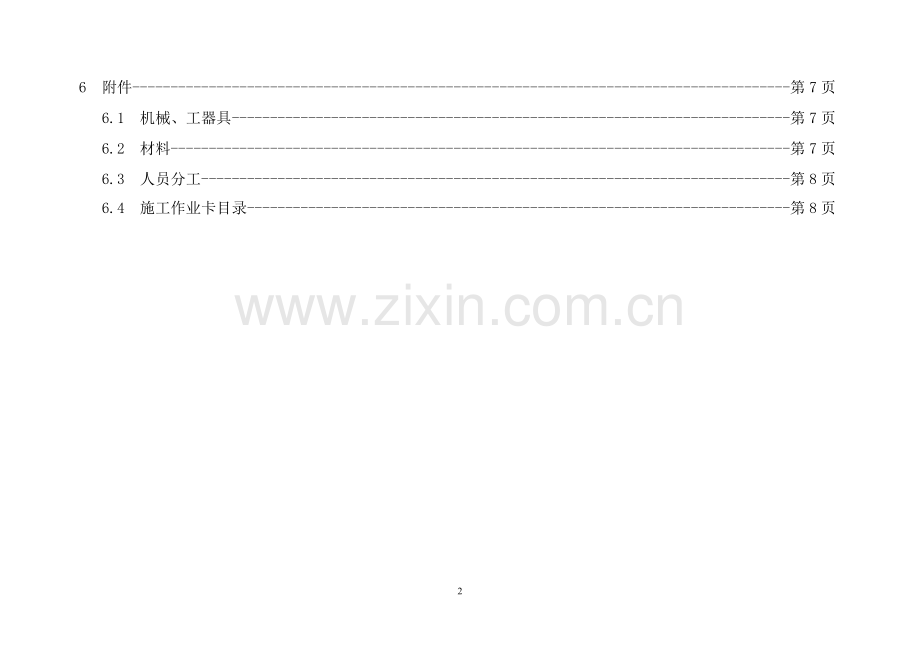

6 附件--------------------------------------------------------------------------------------第7页
6.1 机械、工器具-------------------------------------------------------------------------第7页
6.2 材料---------------------------------------------------------------------------------第7页
6.3 人员分工-----------------------------------------------------------------------------第8页
6.4 施工作业卡目录-----------------------------------------------------------------------第8页

1 施工任务
成安彭留110kV变电站新建工程，综合保护室、35kV配电室、综合室、主变及构支架基础、220kV和110kV屋外配电装置设备基础、防火墙、事故油池、电容器基础、站用变基础、电缆沟、围墙大门、站内外道路、给排水及处理装置基础等工程定位及高程控制。
2 施工准备阶段
2.1 人员组织
施工负责人：侯光鑫
安全员：赵军
质检员：陆超
技术员：陈虎
施工人员：王书堂、李瑞国、李云龙等4人。
2.2 准备工作
序号
内 容
标 准
备 注
1
现场调查
定位、高程控制点的交接和校核。

2
技术准备
建设单位给定的数据、熟悉图纸、根据施工图纸计算所需平面控制网并填写施工测量记录。
及检验表格

3
计量仪器准备
测量仪器的检定和校核，开工前一次性准备完毕
见附件6.1
4
材料准备
开工前一次性准备完毕。
见附件6.2
2.3 技术交底及人员分工
序号
内 容
标 准
备 注
1
技术交底
使施工人员对测量已知桩、测量位置、高程数据内容清楚。

2
施工人员分工
施工人员分工明确。
见附件6.3
2.4 填写并签发安全作业票；
各工序施工负责人认真填写安全作业票，并经作业票签发人进行审核签发，保证作业票的准确。
3 施工阶段
3.1 工程开工
序号
内 容
1
施工负责人带领施工人员，列队宣读作业票，交代工作内容、安全注意事项及危险点和防范措施，施工人员清楚后在作业票上签名。
2
施工负责人接收施工作业卡。
3
接收具体定位放线施工范围。
4
根据现场实际情况，在安全范围内支设仪器，布置控制桩。
3.2 施工方法及标准
3.2.1 施工流程图

施工准备
平面控制网测设
高程控制点引测
复测校核、验线
自检绘制复测图，形成记录
验收
技术交底

3.2.2 施工步骤、方法及标准
序号
步 骤
方 法
标 准
1
平面控制网测设
经纬仪支设。
根据施工图纸现场校对引测点。
由引测点的测设出建筑物（构筑物）纵横轴线布设平面控制网。
视准轴与水平轴垂直，水平轴与竖轴垂直；水平度盘水平，对中准确，仪器支设进行三次以上复核。
测角中误差（mβ）±12″；延长相对中误差（K）1/15000；主控制桩不少于6个；对轴线控制桩每月复测一次。
2
高程控制点引测
水准仪支设
已知桩与图纸校对。
由高程控制点向施工区域引测
至少两个高程控制桩。
水准仪视线整平，视平线平行于水准面；水准仪照准时，“十”字丝线正对水准尺中线。进行三次校对。
现场与图纸反复校对。
±5＂水准测量每千米高差全中误差2mm；每月复测一次
3
验线
经纬仪和钢尺、观察检查
水准仪检查
平面控制桩精度，符合二级导线的精度要求。
高程控制桩精度，符合三等水准的精度要求
3.3 工程竣工
序号
内 容
备 注
1
工作现场清理及施工人员撤离现场。

2
施工作业卡收集整理。

3
办理测量定位放线检验记录签字手续。

4
申请验收。

4 安全技术措施
4.1 风险预测及控制措施
序号
作业项目
风险预测
控制措施
1
测量
作业环境不良、触电
坑、沟边设置安全防护措施，保持与带电体的安全距离、加强安全监护。
4.2 安全文明施工及环境保护措施
执行施工安全管理及风险控制方案。
4.3 应急措施
4.3.1事故报告：发生人身重伤及上事件后，事发施工班（组）或工地负责人应立即报告项目部应急领导小组组长，应急领导小组在15分钟内将有关情况报告分公司应急办公室。
4.3.2 启动流程：由应急领导小组组长根据突发事件的严重程度、发展趋势、可能后果和应急处理的需要，决定启动应急预案，宣布进入应急状态。
4.3.3 应急处置：事发施工班（组）或工地负责人组织对受伤人员进行紧急救治和救援，拨打当地“120”急救电话进行救援，或将受伤人员送往就近医院；并对可能发生的危险做必要的处置。
4.3.4 应急领导小组：
组长：张彦国 15833808026 副组长：赵军15176000825 高鹏 13613102067
成员：王书堂 15102654359 李瑞国13503304114 陈虎 18903305905
5 结束阶段
序号
内 容
备 注
1
技术交底资料整理、归档。

2
验收记录及相关技术资料整理、归档。

6 附件
6.1 机械、工器具
序号
名 称
规 格
单 位
数 量
备 注
1
全站仪

台
1
检验使用有效期为1年
2
水准仪

台
1
检验使用有效期为1年
3
钢卷尺
100米
把
1

4
塔尺
5米
把
1

5
手锤、大锤

把
各1

6
线坠

个
2

6.2 材料
序号
名 称
规 格
单 位
数 量
备 注
1
木桩

根
20

2
工程线

轴
2

3
钢钉

千克
0.1

6.3 人员分工
序号
施工项目
施工负责人
安全监护人
作业人员
1
平面控制网测设
高鹏
赵军
王书堂、李瑞国等4人
2
高程控制点测设
高鹏
赵军
王书堂、李瑞国等4人
6.4 施工作业卡
高程测试施工作业卡
平面控制网测试施工作业卡

（一）高程测设施工作业卡
工程名称： 作业位置（工作地点）： 工作时间： 施工队（班组）：
序号

作业项目
作业步骤及方法

工序标准
风险预测
控制措施
执行情况
操作人
1
测量
1、水准仪支设：选择合适位置支设三脚架，将水准仪用中心螺丝与三脚架连接。
1、三脚架支设稳固。
2、水准仪与三脚架连接牢固。

2、水准仪调平：先用三脚架粗调，然后转动微调手轮，进行微调。
1、调平过程必须保持三脚架稳固。
2气泡处在中心圈内。

3、瞄准、调焦：通过粗瞄准器，转动目镜，旋转水平微动手轮，瞄准标尺；旋转调焦手轮，使标尺清晰。
1、标尺成像在视场中央。
2、标尺像相对于十字丝不动。
3、不发生相对位移。

4、高程测量：将标尺放到给定的依据点，读出标尺读数，然后根据图纸高程计算出需要测设高程点，移动到合适位置。
1、读数必须精确到毫米。
2、塔尺必须垂直。
3、测设读数标示清晰
作业环境不良、触电。
坑、沟边设置安全防护措施，保持与带电体的安全距离、加强安全监护。

（二）平面控制网测设施工作业卡
工程名称： 作业位置（工作地点）： 工作时间： 施工队（班组）：
序号

作业项目
作业步骤及方法

工序标准
风险预测
控制措施
执行情况
操作人
1
平面控制网测设
1、测量作业前根据施工图纸给定的原始基准点，绘制建筑物（构筑物）的测量放线图。
绘制的测量放线图标注清晰、位置准确。

2、经纬仪放置在已给定的基准点上，并按要求支设经纬仪。
1、经纬仪支设应稳固、可靠，测量数据记录完整。2、在测量作业时，仪器架设的四周10米范围内不得有车辆通行或进行打夯、振动作业。

3、放样点水平距离的测设：从地面的已知点开始，沿已知方向，量出给定的实地水平距离，定出这段距离的另一端点。
采用钢卷尺测量，经纬仪控制轴线及角度方向，按设计要求找出对应的另一个端点固定牢固。
作业环境不良。
坑、沟边设置安全防护措施。

4、放样点水平角的测设：从一个已知方向出发放样出另一个方向，使它与已知方向的夹角等于已知水平角。
测角中误差（mβ）±12″；延长相对中误差（k）1/15000。

5、放样点测设完毕后，与两个已知点进行校核，无误后定出放样点。再根据建筑物（构筑物）其它坐标点，测量出整个建筑物（构筑物）方格网。并报验监理。
测量完成后经监理工程师核实签字
触电。
保持与带电体的安全距离、加强安全监护。

10
