冬季施工作业指导书.doc

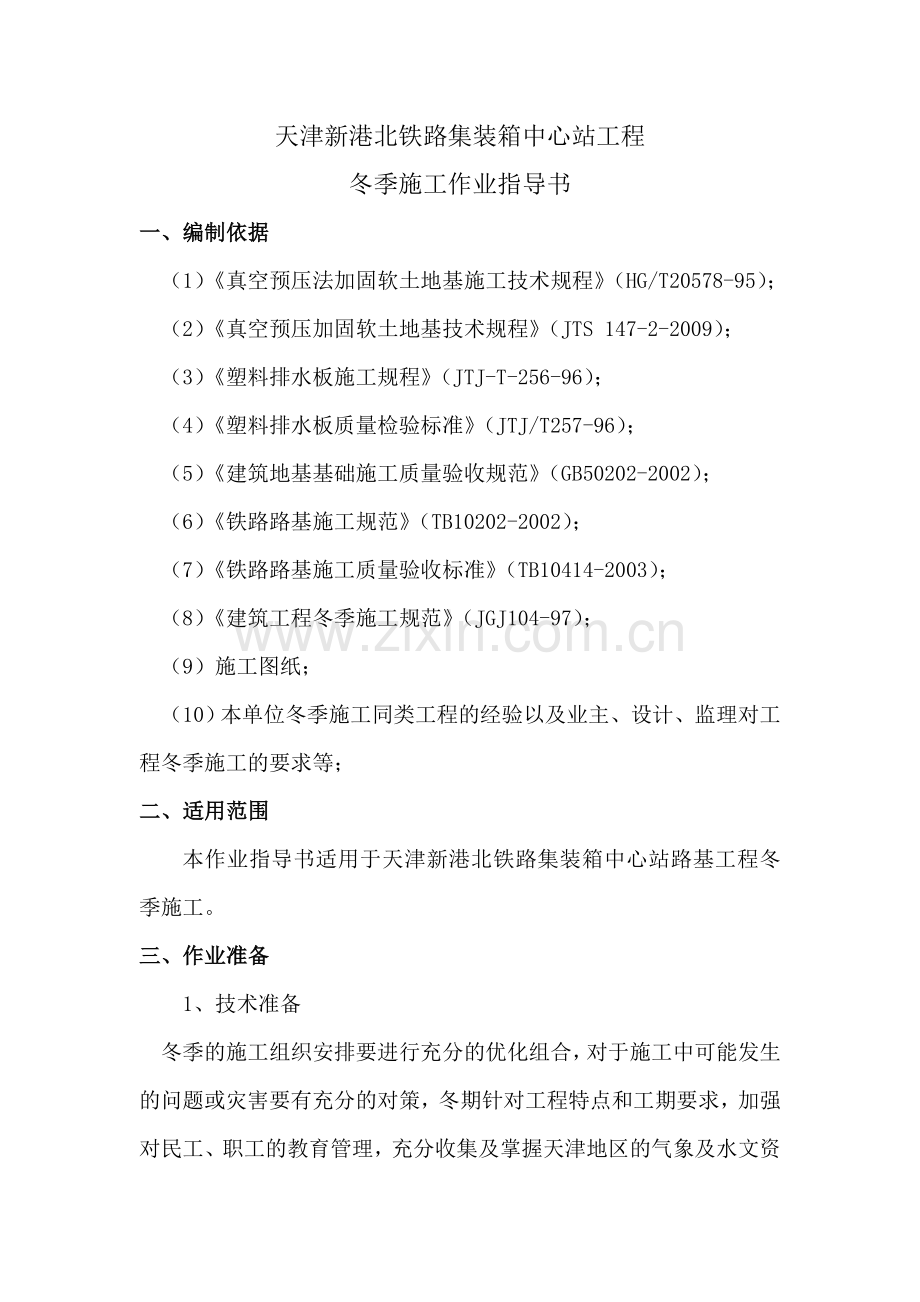

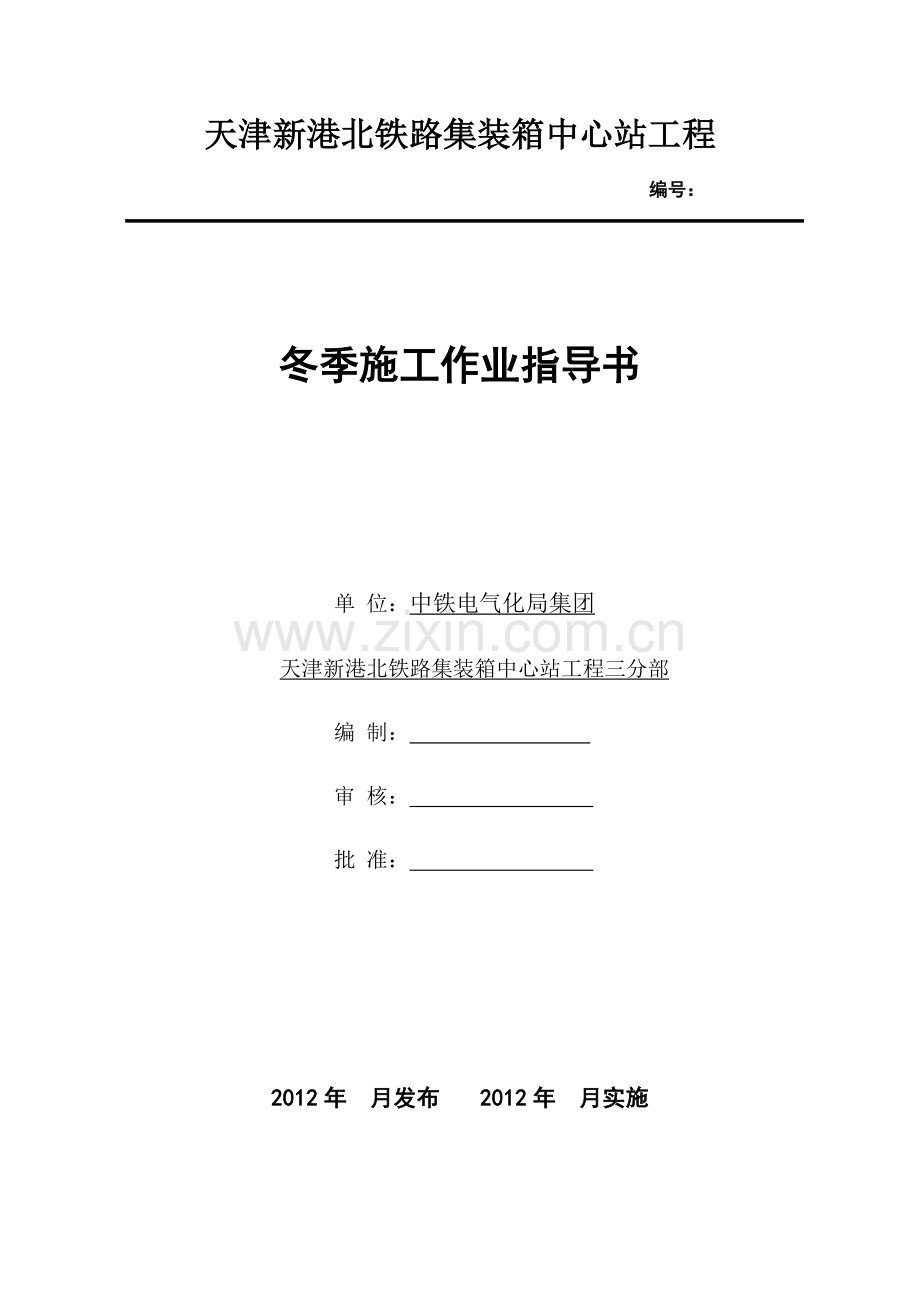

天津新港北铁路集装箱中心站工程编号： 冬季施工作业指导书单 位：中铁电气化局集团天津新港北铁路集装箱中心站工程三分部编 制： 审 核： 批 准： 2012年 月发布 2012年 月实施天津新港北铁路集装箱中心站工程冬季施工作业指导书一、编制依据（1）真空预压法加固软土地基施工技术规程（HG/T20578-95）；（2）真空预压加固软土地基技术规程（JTS 147-2-2009）；（3）塑料排水板施工规程（JTJ-T-256-96）；（4）塑料排水板质量检验标准（JTJ/T257-96）；（5）建筑地基基础施工质量验收规范（GB50202-2002）；（6）铁路路基施工规范（TB10202-2002）；（7）铁路路基施工质量验收标准（TB10414-2003）；（8）建筑工程冬季施工规范（JGJ104-97）；（9）施工图纸；（10）本单位冬季施工同类工程的经验以及业主、设计、监理对工程冬季施工的要求等；二、适用范围本作业指导书适用于天津新港北铁路集装箱中心站路基工程冬季施工。三、作业准备1、技术准备冬季的施工组织安排要进行充分的优化组合，对于施工中可能发生的问题或灾害要有充分的对策，冬期针对工程特点和工期要求，加强对民工、职工的教育管理，充分收集及掌握天津地区的气象及水文资料，并与气象部门联系，及时获得有关的天气预报资料。准备充足的应急物资让预案组织工作在冬季施工中得到实施，不至于对工程造成较大的损失。（1）加强对职工的冬季施工教育，根据冬季施工特点，有的放矢的对全体职工进行冬季施工教育，端正对冬季施工特点的认识，确保工程质量，实现安全生产。（2）做好物资供应准备：在冬季施工前，应切实落实冬季所需的物资，及时提出冬季施工用料机具计划，物资部门应根据劳保制度发放防寒保护用品。（3）做好冬季施工安全技术交底：项目经理是第一质量安全负责人，必须重视安全技术交底工作。安全技术交底的内容主要包括向施工人员交代任务，讲解施工方法，质量要求，冬季施工安全注意事项以及预防补救措施等。层层进行交底，要深入到班组每一个人。（4）做好冬季施工的检查工作：冬季施工准备工作基本就绪后，应组织有关人员全面检查冬季施工项目的准备工作，发现问题应及时整改，不留隐患。（5）安排专人进行气温观测并做好记录，及时收听天气预报，防止寒流侵袭。2、 组织准备项目部成立以项目经理为组长，项目项目书记、总工为副组长，组员由各业务部门、各施工队伍的主管参加的冬季预防小组。冬季施工要采取相应措施，制定出有针对性的技术措施，确定合理的工程施工方案，建立与落实冬季施工质量保证体系，将技术管理人员配备到位，严格执行质量技术标准，确保各个环节在施工质量上都能得到保证。3、物资准备冬季施工所需要的各种物资、材料应有一定的库存量。严格按应急预案的内容储备一些必要的冬期抢险物资，例如草帘、彩条布、铁锹等，一旦哪里有危险，立即组织抢险。另外，还要与市消防支队、物资供应商、就近医院等单位取得联系与沟通，确保协调与帮助，将冬期带给工程施工的危害及损失降至最低。4、机械、机具的准备在冬季来临之前，对机电设备的电闸箱采取防雨、雪等措施，并严格按规范要求安装接地保护装置；及时检查所用的抽水机、泥浆泵，加强对井点降水设备等的检查。5、大小型临时设施的检修及停工维护临时设施检修：对现场临时设施，如职工宿舍、办公室、食堂、仓库等应进行全面检查，对危险建筑物应进行全面翻修加固或拆除。四、主要施工措施按照建筑工程冬期施工规范规定，凡是户外日平均气温连续五天稳定低于5时，即进入冬期施工。在冬期施工期限以外，当日最低气温低于-3时，也应按冬期施工规定执行。根据天津地区历年气温记录，每年11月15日至次年3月15日为冬期施工期，历时4个月。冬期施工期间新港北集装箱中心站内主要施工项目为真空预压、堆载土方翻挖碾压后顶部填筑B组土。1、真空预压施工（1）改进桩机排水板夹持嘴，提高施工效率。目前塑料排水板插板机夹持嘴为凸出式，即夹持销缠绕排水板后位于套管外部，与冻土层撞击时极易将排水板瞬间夹断，建议冬季施工时加宽套管底端出口，是夹持销位于套管内。（2）保温、防冻保证抽真空效果抽真空冬季施工时应尽量保证试抽期处于无冰期，且应在结冻之前完成覆水工作，覆水深度最小为40cm，依靠覆水的表面结冰层阻止热量向大气的传导，保证冰层下水体温度高于冰点，从而避免排水板、滤管冻结。表面高差较大难以覆水的区域可采用草帘覆盖保温，但面积不宜过大。2、翻挖碾压及填筑B组土堆载土方翻挖后，其基底应在冻结前处理。应清除冰雪、疏干积水，处理好的基底应随即掩盖以防冻结。填方前应清除基底上的冰雪和保温材料，填方边坡表层1m以内，不得采用含有冻土块的土填筑。路堤中部必须掺冻土填筑时，冻土块不宜大于15CM，体积含量不宜大于30%，冻土块应匀散布在填层内，并于其四周填以未冻土。掺有冻土的路堤，其预留沉落量应根据填料种类和冻土含量情况酌量增加，预留沉落加高量可按堤高的2-4%适当选取。低温施工应采取下列防冻措施：施工地段的积雪,只应在临动工前清除。应随挖、随动、随填、随压实。已铺土层未压实前，不得中断施工。应保证开挖、运填的周转时间小于土的冻结时间。对取土场、路堑和路堤的外露土层用草袋覆盖或将开挖面刨松，刨松深度不少 于0.3M。分层填筑铺土厚度应按一般规定减薄20-25%,并不得铺成斜层。施工中遇大雪或其他原因不得中途停工时，应整平填层及边坡面并加掩盖，继续施工前应将表面冰雪清除。当进行工程量较大的路堤施工时，应编制详细的施工组织设计，集中力量，分段完成，不宜全段铺开。冬期施工室外平均气温在-50以上时，填方高度不受限制，平均气温在-50C-100时填方调度不宜超过4.5m，平均气温在-110-150时填方高度不宜超过3.5m，-160-200时填方高度不宜超过2.5m。3、机械设备工程为保证机械设备在严寒的冬季正常运转，为工程施工正常进行提供可靠有力的保障，做好以下几个方面工作非常重要。 (1)给机械设备选好用油 冬季来临，要根据当地的最低气温选好燃油和润滑油。如最 低气温在-10以上，可选负10号柴油，低于-10时应选更高标号的柴油，避免因低温造成发动机供油不良，使机械不能正常 启动和运转。同时，机油也要按设备要求换冬季专用油，以减少启动阻力，保证润滑。因冬季气温低，液压油粘度加大，液压泵吸油负压增大，造成供油不足，影响执行元件的操作准确性和灵 敏性，所以也要选用规定型号的液压油。 (2)做好机械设备预热工作 对发动机来说，低温下启动时因机油粘度大，会造成润滑油 短时内不足、不能遍布各润滑点，这时若发动机高速运转，轻则造成曲轴、凸轮轴及摇臂轴等磨损加剧，重则会造成拉缸、烧瓦等严重事故。所以，发动机启动后要怠速运转一段时间，待水温上来后再加负荷。液压系统预热也是如此。温度过低，液压油粘度大，使吸油困难，泵油量不足，影响执行元件动作的力度和灵敏性。若这时加负荷，因负压太大，也可能会使柱塞泵柱塞铜铰拉坏，造成大的事故。同时因液压件润滑也是依靠液压油，因泵油量不足，润滑不良，也会大大影响泵和马达的寿命。所以启动发动机后，应先不加负荷使各液 压部件运转几次，让所有的执行元件都动作几下，确保各个液压元件都有液压油经过，避免因控制阀发生卡滞造成施工事故。 (3)加强设备检查、保养工作 气温降低，设备油缸、液压管接头等处密封件会裂化收缩造成密封不严出现泄漏，各传动连接件、螺栓也会受低温影响造成强度、刚度下降，如发动机一侧水封盖板漏水、传动轴 螺丝松动、销连接脱落等。所以要加强检查，及时发现问题，将小的隐患消除，避免引起大的故障。同时也要加强保养工作， 低温下润滑脂流动性差，黄油更要及时补充。对于水冷发动机，要及时换好防冻液，避免冻裂机体、冷却器的事故发生。每天开工前和收工后要严格检查，避免人为事故的发生，确保设备正常运转，保证冬季施工的正常进行。4、安全消防措施（1）宿舍、办公室、休息室等地的取暖设施，应符合防火要求，严禁使用电炉。（2）现场用易燃材料搭设的工棚及其他设施，应特别注意防火，有水源的场所应设专人值班，并设置足够数量的防火器材。（3）照明用的灯泡，灯头必须与易燃物隔开，并不得在基上留线。（4）风雪后现场电修人员应对供电线路、开关等设施进行清理和检查。露天用的电焊机、卷扬机等用电设备应做好防护，不得使雪、雨侵入。（5）扳箱的木板、油毡、油纸、塑料等易燃物应及时清理，并应放在指定地点。（6）氧气、乙炔气瓶应放在独立不采暖，干燥且能自然通风的仓库内。（7）清洗设备和试车用的油料应远离火源存放。（8）施工现场一律禁止使用明火取暖，仓库等重要场所禁止烟火。（9）工地内应按不同场所设置足够的消防器材和设备，对消防水箱、水管应进行保温。5、防滑、防交通事故（1）脚手架、扶梯、作业平台及槽顶作业场地，必须保持无积雪、结冰，如有微冻又需工作必须铺设防滑材料，如沙子、锯末、草袋等。（2）各种起重设备必须有完善的制动装置，吊具绳索，必须保持清洁无霜，捆扎设备必须采取防滑措施。（3）汽车在积雪冰层地行驶，要降低车速，上下坡或转弯时，要避免使用紧急制动。（4）各种汽车或机械设备在施工结束后，应停放在干硬地面上，严禁在冰面上停放。6、防冻及防爆（1）冬季露天作业，特别是冷天高空作业，应穿好防寒服，配戴安全帽，以防冻麻手脚。（2）汽车司机及机械操作人员，每天收车后都应将发动机内冷却水排放干净。（3）如氧气阀和减压阀冻结时，可用热水或蒸汽解冻，严禁使用火焰烘烤或用铁器猛击。（4）氧气瓶、乙炔瓶要远离火源，搬动动作要轻。五、材料设备机具配置扫帚20把铁锹10把铁瓦片100片六、质量保证措施1、项目部成立以项目经理为组长的冬施领导小组：组长：白成全副组长：毛洪斌、曹麦林组员：项目部副经理、各部门主管及各工地负责人（1）冬施期间各种材料的合格证、质量认证书等资料必须齐全。（2）冬季施工物资准备充足，抢险物资准备充足。（3）加大现场监控力度，保证现场施工的安全质量在可控状态。七、安全管理施工1、生活区冬施要求禁止私自乱接电源，擅动电动设备，冬施前应由有关人员对工人住房，办公室进行检查，发现隐患及时处理。对工人住房，办公室等全部采用电热器或空调取暖。上下水道，厕所洗涤处派专人负责看管打扫，及时消除杂物，防止冻堵现象。2、机具冬施保养要求冬施前，冬施领导小组及有关人员应对所有机电设备进行全面技术、质量检查，对不符和质量、安全要求的，严禁使用。各种机械、运输车辆进入冬施后要对其进行全面检查，不得带病工作，对于各种管件，下班时要将其内部的水放净，以防冻坏。未经同意，任何人不得触动机电设备，非司机不得驾驶，严禁酒后驾车，违章操作。3、冬施环境保护1、水泥泥随用随开包，用多少拆多少，严格要求拆缝开包，将包内水泥倾倒干净水泥袋集中码好，统一运至废品集中处。2、砼板面保温采用草袋、麻袋和塑料薄膜。 3、破损的麻袋及时缝补后或作为废弃物集中堆码。减少浪费和环境污染。4、每天安排工人清扫现场道路上的杂物、灰尘，避免大风扬尘造成大气污染。
