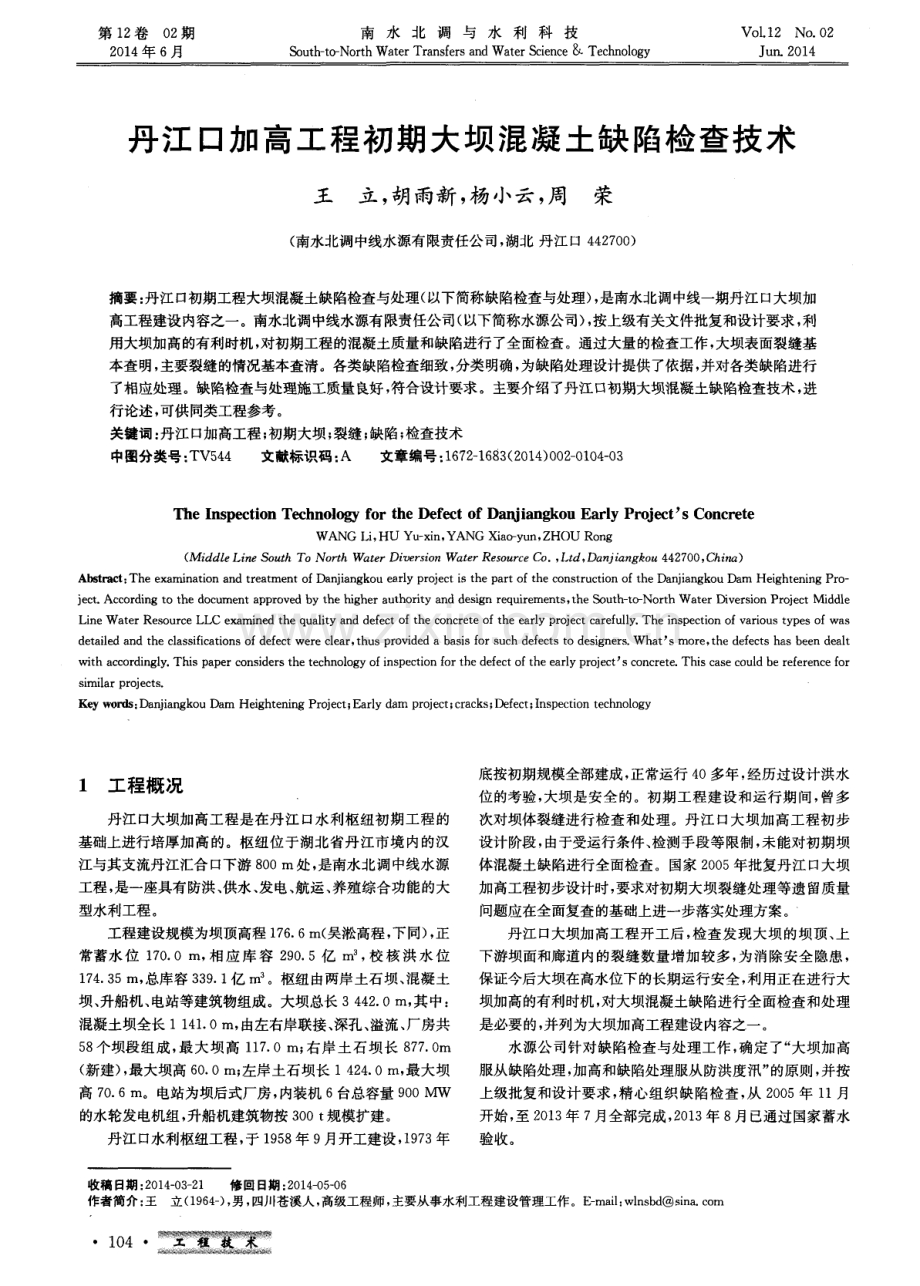

第 1 2卷0 2期 2 0 1 4年 6月 南水北 调与水利 科技 S o u t h - t o - N o r t h Wa t e r T r a n s f e r s a n d Wa t e r S c i e n c e&T e c h n o l o g y V0 L 1 2 No O 2 J u r L 2 0 1 4 丹江 口加高工程初期大坝混凝土缺陷检查技术 王 立， 胡雨新， 杨小云， 周 荣 ( 南水北调中线水源有限责任公司， 湖北 丹江口 4 4 2 7 0 0 ) 摘要： 丹江口初期工程大坝混凝土缺陷检查与处理( 以下简称缺陷检查与处理) ， 是南水北调中线一期丹江口大坝加 高工程建设内容之一。南水北调中线水源有限责任公司( 以下简称水源公司) ， 按上级有关文件批复和设计要求， 利 用大坝加高的有利时机， 对初期工程的混凝土质量和缺陷进行了全面检查。通过大量的检查工作， 大坝表面裂缝基 本查明， 主要裂缝的情况基本查清。各类缺陷检查细致 ， 分类明确， 为缺陷处理设计提供了依据， 并对各类缺陷进行 了相应处理。缺陷检查与处理施工质量良好， 符合设计要求 。主要介绍了丹江 口初期大坝混凝土缺陷检查技术 ， 进 行论述 ， 可供同类工程参考。 关键词： 丹江口加高工程； 初期大坝； 裂缝； 缺陷； 检查技术 中图分类号 T V5 4 4 文献标识码 ： A 文章编号： 1 6 7 2 1 6 8 3 ( 2 0 1 4 ) 0 0 2 0 1 0 4 - 0 3 T h e I n s p e c t i o n T e c h n o l o g y f o r t h e D e f e c t o f Da n j i a n g k o u E a r l y P r o j e c t s C o n c r e t e WANG Li ， Hu Yu - x i n， YANG Xi a o - y u n， ZHOU Ro n g ( Mi d d l e L i n e S o u t h T o No r t h Wa t e r Di v e r s i o n Wa t e r Re s o u r c e C o ， L t d ， D a n j i a n g k o n 4 4 2 7 0 0 ， C i n a ) A b s t r a c t ： Th e e x a mi n a t i o n a n d t r e a t me n t o f Da i a n g k o u e a r l y p r o j e c t i s t h e p a r t o f t h e c o n s t r u c t i o n o f t h e Da n j ia n g k o u D a m He i g h t e n i n g P r o - j e c t Ac c o r d i n g t o t h e d o c u me n t a p p r o v e d b y t h e h i g h e r a u t h o ri t y a n d d e s i g n r e q u i r e me n t s ， t h e S o u t h - t o - No r t h Wa t e r D i v e r s i o n P r o j e c t Mi d d l e L i n e Wa t e r Re s o u r c e L L C e xami n e d t h e q u a l i t y a n d d e f e C t o f t h e c o n c r e t e o f t h e e a r l y p r o j e c t c a r e f u l l y T h e i n s p e c t i o n o f v a r i o u s t y p e s o f wa s d e t a i l e d a nd t he c l a s s i f i c a t ion s o f d e f e c t we r e c l e a r ， t h u s p r o v i d e d a b a s i s f o r s u c h d e f e c t s t o d e s ign e r s W h a t S mo r e ， t h e d e f e c t s h a s b e e n d e a l t w i t h a c c o r d i n g l y Th i s p a p e r c o n s i d e r s t h e t e c h n o l o g y o f i n s p e c t i o n for t h e d e f e c t o f t h e e a r l y p r o j e c t s c o n c r e t e Th i s c a s e c o u l d b e r e f e r e n c e f o r s imi l a r p r o j e c t s K e y w o r d s ： D a n j i a n g k o u Da m He i g h t e n in g P r o j e c t ； E a r l y d a m p r o j e c t ； c r a c k s ； D e f e c t ； I n s p e c t i o n t e c h n o l o g y 1 工程概况 丹江口大坝加高工程是在丹江口水利枢纽初期工程的 基础上进行培厚加高的。枢纽位于湖北省丹江市境内的汉 江与其支流丹江汇合口下游 8 0 0 m处， 是南水北调中线水源 工程， 是一座具有防洪、 供水、 发电、 航运、 养殖综合功能的大 型水利工程。 工程建设规模为坝顶高程 1 7 6 6 m( 吴淞高程， 下同) ， 正 常蓄水位 1 7 0 0 m， 相应库 容 2 9 0 5亿 ， 校核 洪水位 1 7 4 3 5 m， 总库容 3 3 9 1 亿 m 3 。枢纽由两岸土石坝、 混凝土 坝、 升船机、 电站等建筑物组成。大坝总长 3 4 4 2 0 m， 其中： 混凝土坝全长 1 1 4 1 0 m， 由左右岸联接、 深孔、 溢流、 厂房共 5 8 个坝段组成 ， 最大坝高 1 1 7 0 m； 右岸土石坝长 8 7 7 0 m ( 新建) ， 最大坝高 6 0 0 m； 左岸土石坝长 1 4 2 4 0 m， 最大坝 高 7 0 6 m。电站为坝后式厂房， 内装机 6台总容量 9 0 0 MW 的水轮发电机组 ， 升船机建筑物按 3 0 0 t 规模扩建。 丹江口水利枢纽工程 ， 于 1 9 5 8年 9月开工建设， 1 9 7 3年 底按初期规模全部建成， 正常运行 4 O多年， 经历过设计洪水 位的考验， 大坝是安全的。初期工程建设和运行期 间， 曾多 次对坝体裂缝进行检查和处理。丹江 口大坝加高工程初步 设计阶段 ， 由于受运行条件、 检测手段等限制， 未能对初期坝 体混凝土缺陷进行全面检查。国家 2 0 0 5年批复丹江 口大坝 加高工程初步设计时， 要求对初期大坝裂缝处理等遗留质量 问题应在全面复查的基础上进一步落实处理方案。 丹江 口大坝加 高工程 开工后 ， 检 查发 现大坝 的坝 顶、 上 下游坝面和廊道内的裂缝数量增加较多， 为消除安全隐患， 保证今后大坝在高水位下的长期运行安全， 利用正在进行大 坝加高的有利时机 ， 对大坝混凝土缺陷进行全面检查和处理 是必要的， 并列为大坝加高工程建设内容之一。 水源公司针对缺陷检查与处理工作 ， 确定 了“ 大坝加高 服从缺陷处理 ， 加高和缺陷处理服从防洪度汛” 的原则， 并按 上级批复和设计要求， 精心组织缺陷检查 ， 从 2 0 0 5年 1 1 月 开始 ， 至 2 0 1 3 年 7 月全部完成， 2 0 1 3年 8 月已通过国家蓄水 验收。 收稿 日期 ： 2 0 1 4 - 0 3 - 2 1 修 回 日期 ： 2 0 1 4 0 5 - 0 6 作者简介： 王立( 1 9 6 4 一 ) ， 男 ， 四川苍溪人， 高级工程师， 主要从事水利工程建设管理工作。E - m a i l ： w l n s b d s i n a c o m 王 立等 丹江口加高工程初期大坝混凝土缺陷检查技术 2 初期大坝混凝土缺陷检查 丹江 口大坝加高工程， 为初期大坝进行全面检查提供了 良好的条件 ， 除上游淤沙高程以下不具备检查条件的外 ， 按 设计检查内容和具体要求， 于 2 0 0 5年 1 1 月一2 0 1 2年 6月全 部完成。完成的部位及项目： 上游面水上区域、 下游面、 坝顶 面及廊道内裂缝检查； 右岸转弯坝段 2 右e 坝段高程 1 4 3 0 m水平裂缝和 3 7坝段纵向裂缝专项检查； 上游面水下和 下游面水下裂缝检查 ； 坝体止排水系统检查； 水平层间缝检 查和混凝土质量检查等。 2 1 检 查 目的和 内容 ( 1 ) 检查 目的。 对初期大坝混凝土缺陷进行复查， 主要为分析裂缝及其 它缺陷对大坝加高工程的影响， 并为缺陷处理设计提供依 据 。其目的如下： 查清危害性裂缝， 为裂缝对加高工程的影响分析提供依 据； 对初期大坝表面裂缝进行全面详查 ， 为初期大坝表面裂 缝处理提供依据； 核查初期大坝混凝土浇筑层面状况、 力学 特性， 为加高工程坝体稳定复核提供依据； 详查坝体廊道和 坝体排水孑 L 渗水状况， 进行渗水压力观测， 为配合上游面裂 缝检查和分析大坝防渗性能提供依据； 对初期工程混凝土质 量进行抽样检查 ， 核实能否满足加高工程要求等。 ( 2 ) 检查内容。 缺陷检查内容， 包括初期大坝表面裂缝( 含水下部分) 、 廊道裂缝、 水平层间缝、 混凝土质量核查、 坝体止排水系统检 查等工作。 2 2 裂缝检查 2 2 1 丹江 口大坝裂缝分类标准 为便于合理分析大坝裂缝情况， 突出重点 ， 对裂缝进行 科学统计， 本工程主要参考葛洲坝、 三峡工程大体积混凝土 裂缝的分类标准， 并结合丹江口初期工程大坝工程的实际情 况 ， 将大坝大体积混凝土裂缝分为四类， 分类标准如下_ 】 。 I类： 一般缝宽 0 2 mm， 缝深 h K3 0 c m， 性状表现为 龟裂或呈细微规则特性 ； 类 ： 表 面 ( 浅 层 ) 裂 缝 ， 一 般 缝 宽 0 2 mit t 艿 0 3 mm， 缝深 3 0 c m 1 O 0 c m， 平面缝 长 3 mL 5 m， 呈 规 则状； 类 ： 表面深 层裂 缝 ， 缝宽 0 3 mmK O 5 mm， 缝 深 1 0 0 c m 1 2 个 浇筑层厚 ， 呈规 则状 ； 类 ： 缝宽 O 5 mr n ， 缝深 5 0 0 c m， 侧( 立) 面长度 L 5 0 0 c m， 或平面上贯穿全坝段的贯穿裂缝。 2 2 2 检查重点 按裂缝分类， 将贯穿上游面的、 类裂缝、 贯穿坝段的 坝顶纵 横 向裂 缝 和水 平 层 间缝 、 水 下 裂 缝 定 义 为 危 害 性 裂缝 。 检查重点是大坝表面的危害性裂缝 、 廊道内的渗水裂 缝 ， 坝体内层间弱面或水平层间缝。 2 2 3检查原则 初期大坝表面包括大坝上游面水上水下、 下游面、 坝顶 和廊道 ， 考虑到丹江 口大坝现状 ， 裂缝 检查原则 如下。 ( 1 ) 大坝顶面、 下游坝面、 上游坝面库水位高程 1 4 2 5 m 以上区域均采用人工直接检查。上游坝面库水位高程 1 4 2 5 m以下至坝前淤积高程( 简称水下检查) ， 采用一般性检查和 重点检查结合方式进行， 一般性检查采用加密抽条带方式进 行 检查 ， 对重点检查 的部位全部进行 检查 。水下检查 由潜水 员人工检查( 包括清理、 裂缝测宽和长、 录像) 。 ( 2 ) 大坝表面裂 缝检查 ， 重点查 清所有 危害性 裂缝 的产 状 、 构造。对 I类裂缝一般可不作统计， 其它类裂缝均应进 行统计 ； 对于符合 I、 类裂缝外观条件的坝面裂缝一般可 不进行深度检查， 但对上游坝面的类裂缝应抽样进行深度 检查； 对符合、 类外观条件的坝面裂缝， 均应进行裂缝深 度检查； 对渗水裂缝还应查清渗水通道 ， 对所有坝面裂缝均 应测绘裂缝分布图。 ( 3 ) 大坝裂 缝深 度检查 采用 凿槽 、 钻孔 压 ( 注) 水 、 压风 、 孔内电视录像、 物探等手段进行检查。对规模较大的 2 右e 坝段高程 1 4 3 0 m水平裂缝、 3 7坝段纵向裂缝进行专项 检查 。 ( 4 ) 用钻孔方式检查裂缝深度时， 钻孔布置应避免破坏 初期大坝隐蔽设施； 在大坝上游面表面检查应尽量减少对大 坝上游面防渗层的破坏， 严格控制钻孔深度， 并在钻孔前考 虑妥善的封孔措施。在坝体廊道 向上游钻孔时应严格控制 钻孔深度， 钻孔末端距大坝上游面的距离不应小于 3 0 m。 ( 5 ) 初期大坝表面裂缝检查一般与大坝加高施工协调进 行 ， 但对于混凝土浇筑仓面的裂缝检查应在其仓面准备前完 成。大坝上游面裂缝检查应在枯水季节进行， 厂房坝段上游 面裂缝检查应结合发电提前作好检查计划。 ( 6 ) 坝顶裂缝检查应在坝顶铺装层揭开后进行， 上游坝 面水上区域裂缝检查应在大坝上游表面清洗后进行。应对 与渗漏严重的坝体排水和廊道裂缝相对应的上游坝面进行 特别细仔的检查， 并留下相关影像资料。 ( 7 ) 所有坝面裂缝深度检查孔， 检查完成后采用 M2 0防 水砂浆进行封孔， 必要时进行表面防水处理。 2 2 4 裂缝检查情况 大坝加高工程中对初期工程混凝土坝段 的水上( 1 4 2 5 m高程以上) 迎水坝面、 坝顶、 廊道及坝下游坡面进行了全面 检查， 对迎水坝面水下部位采用加密抽条方式进行检查， 除上 游淤积高程以下外， 于 2 0 0 5 年 l 1 月-2 0 1 2 年 6 月全部完成。 通过大量的检查工作 ， 大坝表面裂缝基本查明， 主要裂 缝的情况基本查清， 裂缝检查情况如下。 ( 1 ) 裂缝数量比前历次检查统计数量多， 新增裂缝大多 为 类及以下的表面裂缝， 且以龟裂缝为主。部分新增的 类裂缝， 主要位于坝顶面铺装层以下、 厂房坝段、 溢流坝闸墩 表面等。本次检查统计， 类裂缝长度， 占总裂缝长度 的 7 O 。 ( 2 ) 廊道内的裂缝基本稳定， 部分渗水裂缝渗水量逐年 减小的趋势， 经分析主要原因为上游面泥沙淤积或裂缝内析 钙淤堵所致。 ( 3 ) 水下裂缝检查。 上游面水下( 高程 1 4 2 5 m以下) 裂缝检查， 主要采用加 密条带网格检查( 竖向条带和水平条带， 条带宽 2 0 m) 、 廊 羔 | 爱 l 1 0 5 第 1 2卷 0 2期 南水北调与水利科技 2 0 1 4年 6月 道裂缝和坝体排水孔渗水检查与上游坝面重点区域( 1 8坝段 和 2 右e 坝段 ) 水 下检查 相结 合 的方 案 。对水 上有 裂缝 延 伸至水下 、 或裂缝检查时发现裂缝延伸到检查条带以外时， 沿裂缝进行跟踪检查， 直止查清为止， 并沿裂缝方向从缝端 外延追查 5 0 0 c r n左右。实施结果： 重点检查部位为 1 8坝 段和 2 右e坝段 ； 非重点检查区域抽条每个坝段水下有 1 3 个水平条带和 2 3个竖向条带。 为确保水下施工潜水员的施工安全， 在厂房 2 5 3 2坝 段施工时本坝段和相邻坝段发电机组必须停机配合( 停 3台 机组) ， 在 2 4 、 8坝段施工时邻近发电机组也必须停机配合， 此外还要受枢纽度汛影响， 水下检查从 2 0 0 7年 1 2月开始， 历经 5年到 2 0 1 2 年 6 月全部完成。 本次检查 了 3 3 6坝 段 高程 1 4 2 5 m淤 积 线 ( 高 程 9 9 0 1 1 8 0 m) 之间的部位， 共检查 1 7 6 个条带， 1 1 8 3 4 5 3 r n 2 ， 以及 2 9坝段缺陷检查 3 2 0 m 2 。查出裂缝 4 8 条， 5 7 9 5 3 m( 含 1 9 2 4坝段运行期已修补裂缝 1 2条 2 0 3 0 m) ， 其中： 类裂缝 1 6条， 8 5 1 8 m； 1 I 类裂缝 1 6 条， 2 1 4 5 O m； I V 类裂 缝 1 6条， 2 7 9 8 5 m， 缺陷 3 2 0 r n 2 。 ( 4 ) 2 右s 坝段高程 1 4 3 0 m水平缝钻孔检查 。 为查清 2 右s 坝段上游面高程 1 4 3 0 m水平缝的连通 情况 、 缝面混凝土性状和充填情况， 在 2 右 4坝段坝顶布置 1 2 个垂直钻孔， 孔径 1 5 0 m n l ， 孔底高程 1 4 0 O 1 4 2 0 m， 进 尺 2 5 0 0 m， 进行钻孔取芯素描 、 注水和孔内电视录像 。检查 结果 如下 。 2 坝段： 高程 1 5 7 5 m1 5 7 3 9 m裂缝上下游贯通， 高 程 1 4 3 0 m裂缝上下游未完全贯通。 1 坝段： 高程 1 5 6 9 m、 1 5 7 4 m两条裂缝上下游基本 贯通， 高程 1 4 2 9 1 4 3 3 m裂缝上下游完全贯通。 右 坝段 ： 高程 1 5 6 3 m该坝段下游侧存在水平裂缝 ， 上下游未完全贯通 。高程 1 5 1 O 8 1 5 0 4 8 m上游侧存在水 平裂缝， 高程 1 4 = 2 5 1 4 2 8 9 m裂缝上下游完全贯通， 由下 游 1 4 2 8 9 m倾 向上游高程 1 4 2 5 m。 右z 坝段 ： 高程 1 5 4 6 3 r n 、 1 5 9 5 m裂缝为局部小范 围 质量缺陷。高程 1 4 2 8 1 4 3 1 m裂缝 ， 上下游完全贯通， 基 本为水平层间缝 ， 上游裂缝高程 1 4 2 8 n 3 ， 下游裂缝高程 1 42 9 m 。 右 右s 坝段 ： 高程 1 5 4 1 1 5 4 3 m裂缝上下游完 全贯通， 由下游 1 5 4 3 m倾向 t 5 4 1 m。高程 1 4 2 2 5 m裂缝 上下游未完全贯通； 右s 、 右z 坝段 ： 竖向裂缝位于上游面坝段中部， 从坝顶 向下发展， 未进人库水位以下。 ( 5 ) 3至 7坝段纵 向裂缝钻孔检查 。 为查清坝顶裂缝与各层廊道内纵向裂缝的连通性 ， 采用 坝后进行钻孔检查， 以查清裂缝向下发展的深度， 除 7坝段 有坝顶门库外在 3 6坝段下游面共布置 9层钻孔 ， 计 1 2 0 个， 孔径 1 1 0 1T l r fl ， 钻孔取芯 1 4 0 1 0 r n ， 孑 L 内电视录像 9 3 6 6 m， 单孔 声波 检测 3 0 4 6 r n 。检查结果如下 。 裂缝在 3右、 3 左、 4 坝段只穿过高程 1 5 8 0 m电缆廊 道顶板 。 5 、 6 坝段裂缝自坝顶穿过高程 1 5 8 0 m电缆廊道， 在 高程 1 5 8 0 m电缆廊道底板开始向下倾斜 ， 在高程 1 5 0 0 廊 1 0 6 王 |娃 l疆 采 道下游坝体内高程 1 4 8 O 1 5 4 0 m范围尖灭， 最大深度不 超过高程 1 4 8 0 m。 3 左6 坝段高程 1 3 0 0 m廊道顶部裂缝， 属一般的 廊道裂缝。 ( 6 ) 检查发现的初期大坝危害性裂缝主要有 1 8 坝段、 3 6坝段上游面竖向裂缝； 1 5 、 1 7 、 1 8坝段水下裂 缝； 3 7坝段坝顶纵向裂缝 ； 上游面水平裂缝： 2 右 6坝段 高程 1 4 3 0 m、 1 4 1 7坝段高程 1 3 4 0 m、 1 8坝段高程 1 4 0 2 m、 1 9 2 4坝段高程防渗板高程 1 1 3 0 m、 2 5 3 1坝段高程 1 0 8 5 m 等 。 2 3水平层 间缝检 查 根据初期工程坝体混凝土浇筑施工资料分析， 按设计要 求对初期工程混凝土层问缝采用坝顶钻垂直取芯孔并作孔 内注水和录像进行检查。于 2 0 0 7年 3月一2 0 0 8年 3月完 成。共钻孔 4 6个( 孔径 1 1 0 mm或 1 5 0 mm) ， 进尺 1 3 0 0 m。 检查结果： 坝体内存在一些层间缝或层间弱面， 一般与 初期大坝混凝土施工的长间歇或停仓有关， 但并非所有长间 歇或停仓层面均形成层间缝或层间弱面， 而且大部分层间缝 与上游 面未贯通 。 2 4 混凝 土质 量检 查 2 4 1 混凝土质量检查情况 ( 1 ) 第一批混凝土质量检查孔， 为进一步调查初期工程 坝体混凝土和水平浇 筑层面 质量 ， 了解 混凝 土、 层 面力 学性 质和力学参数。 结合初期工程坝体结构布置和浇筑分层相关 资料， 设计在初期坝顶布置 5 个大口径垂直取芯孔。于 2 0 0 7 年 4月一8 月完成， 在右 1 、 9 、 1 8 、 2 2中墩及 2 8坝段坝顶各钻 1 孑 L ， 孔径 3 2 5 r n r n ， 总进尺 3 1 4 0 5 I n 。对各孔岩芯进行 了编 录、 照相、 撮影和孔内电视录像。岩芯平均采取率 9 9 3 1 0 0 O ； 岩芯获得率平均为 9 8 7 1 0 0 O ， 均超过达到 设计要求的9 8 O 以上。初期浇筑的混凝土质量较好。长 科院到现场取样 ， 进行 了力学试验 。 ( 2 ) 第二批混凝土质量检查孔， 为进一步了解 1 9 6 2年前 进行补强处理后的混凝土质量 ， 对高程 1 0 0 0 m以下补充 9 个取芯孔， 进尺 5 O 1 7 m。并对 1 9 、 2 O 、 3 O 坝段基础廊道内选 取层间缝部位钻孔取芯进行试验， 共 1 1 段， 进尺 2 O 8 m。于 2 0 0 8 年 3 月完成 。 ( 3 ) 力学试验， 2 0 0 9年 4月， 完成了坝体混凝土抗压强 度 、 壁拉 强度 、 抗压弹模及抗剪特性参数试验 。 2 4 2 混凝土质量检查结果 根据初期大坝混凝质量芯样情况， 初期大坝混凝质量总 体上较好， 初期大坝坝体内未发现大面积架空区。 芯样及试件力学试验结果， 混凝土容重均大于 2 5 0 0 k g m3 ， 高程在 1 0 0 m 以上芯样各 项力学指 标均满 足设计要 求。高程在 1 0 0 r l l 以下芯样抗压强度试件合格率为9 5 1 ， 总体情况较好， 仅 2 1 坝段在高程 8 1 5 8 4 0 m区域存在局 部低强， 与初期大坝施工记录基本符合。 2 5 止排 水 系统检 查 初期大坝止排水系统检查， 主要是在廊道 内对横缝和坝 体排水孔， 按廊道分层进行了检查， 于 2 0 0 7年完成。 ( 下转第 l l O页) 第 1 2卷 O 2期 南水北调与水利科技 2 0 1 4年 6月 准， 对于保护周边生态环境安全、 周边居住区安全和果林地 的安全， 抵御洪水威胁， 维护正常生产生活、 社会稳定发展有 着重要 的意义 。 4 2生 态效 益 本次工程建设在疏浚的过程中将堆积在河道、 沟道内的 各种垃圾进行了清理， 这不仅有效的提高了沟道周边的卫生 状况而且对于下游河流水质的提高有着重要作用； 另外采取 的生态连锁砖进行护岸， 代替了过去以浆砌石为主的护岸形 式， 美化了河道景观 ， 对河流生态环境的恢复有着重要作用 ； 本次工程对河道采取柔性的疏浚方法， 不过分追求防洪效 益， 河道形式当弯则弯、 当直则直， 这种做法有利于维护和提 高河流的生态健康； 最后 ， 通过对沟岸河岸的衬砌工程， 能有 有效的减少水土流失。 4 3社 会 效益 本次工程建设通过对沟道垃圾的整治， 提高了附近村庄 的生活环境质量， 也得到了当地群众的配合和支持 ， 加强了 政府的公信力； 另外， 本次工程的施工过程中雇佣了大量的 当地人民群众， 解决了部分当地人民群众的就业问题， 提高 了他们 的经济 收入 。 5 结语与建议 本次工程建设主要是对于防洪沟道、 河道的疏浚， 河岸 衬砌， 阻水建筑的清除以及桥涵的改造， 通过综合治理工程 极大的提高了怀柔平原区的沟道防洪能力， 解决 了许多安全 隐患， 有着巨大的防洪效益、 生态效益和社会效益。另外， 在 本次工程中创新性的提出了防洪 网络的方式来提高区域防 洪能力， 可以作为今后类似地区工程建设的参考和借鉴， 而 在河岸衬砌方面， 采用新型生态连锁砖进行防护， 不仅坚实 稳固而且生态环保， 配合土工布施用特别适合河岸易塌陷的 地 区。 参考文献： 1 金建峰 城市河道治理规划新思路浅析f J 科技咨询导报， 2 0 0 7 ( 1 3 ) ： l 1 1 8 9 陈桂英 ， 谢青 ， 刘勇 ， 等 “ 72 1 ” 特大暴雨后对房 山三渡 至十渡 桥桥位设计的思考 J 桥梁工程， 2 0 1 3 ， 5 ( 9 ) ： 4 2 4 5 王兵， 顾岚， 高甲荣， 等 河流心滩形成模式与构建技术研究 口 北京林业大学学报 ， 2 0 1 3 ， 3 5 ( 5 ) ： 8 0 8 3 刘玫 北京城市河道景观设计技术的研究E J 海河水利， 2 0 0 3 ( 6 )： 5 3 - 5 6 宋向宁， 陈曙光 ? ?联锁式生态护坡砌块在水利工程中的推广 应用r J 湖南水利水电， 2 0 0 5 ( 4 )： 6 9 7 2 Ka r r J R De f i n i n g a n d me a s u r i n g r i v e r h e a l t h - J F r e s h wa t e r Bi o l o g y， 1 9 9 9 (4 1 )： 2 2 1 2 3 4 1 杜强， 王东胜 河道的生态功能及水文过程的生态效应 J 中 国水利水电科 学研究 院学报 ， 2 0 0 5 ， 3 ( 4 ) ： 2 8 7 2 8 9 刘小勇， 沈立， 孙明义 桥梁工程规划设计阶段施工安全风险评 估的研究 J 中国安全生产科学技术， 2 0 1 2 ( 8 )： 7 2 7 5 汪新梅 公路工程施工质量管理与控制r J 河南交通科技， 1 9 9 9( 6 ) ： 9 2 9 5 ( 上接 第 1 0 6页) 检查结果 ， 坝体止排水系统工作正常， 排水量较大的排 水孔多集中在 1 8坝段以左的坝体内， 部分排水孑 L 多析钙量 大。但也有局部区域排水孔排水效果不理想， 存在廊道出汗 而排水孔渗水不明显的情况。 3 缺陷检查质量 缺陷检查与处理工程， 实行业主负责、 监理单位控制、 设 计和施工单位保证相结合的质量体系。按照设计要求， 研究 确定了施工质量评定表， 实施过程工序质量控制， 达到设计 要求。缺陷检查范围、 方法符合设计要求。裂缝检查细致 、 分类准确 。裂缝深度 检查 ， 由施 工 、 监理 、 设计 、 建设 四方现 场布孔， 核查检查成果。裂缝分类签证 ， 类裂缝， 由监理工 程师签证； 、 I V 裂缝， 由施工、 监理、 设计、 建设四方签证。 各类检查资料真实、 齐全 、 清晰， 符合设计要求。检查资 料及时转送设计单位研究， 达到了检查的目的。 4 结语 丹江口水利枢纽初期工程已正常运行了 4 O年， 经历过 设计洪水位的考验， 大坝是安全的。在大坝加高期间对初期 1 1 0 l 釜 鹎 疆 _ t I a l u | 麟妇 g l l 嘲 g l 工程的混凝土质量和缺陷进行了全面检查并进行了相应处 理。各类检查细致， 分类明确， 处理方案合理可行 ， 各类缺陷 的处理施工质量良好 ， 符合设计要求。初期工程质量可满足 大坝加高条件， 其缺陷经过处理后 ， 大坝加高并抬高水位运 行是安全的。缺陷检查与处理施工质量， 具备蓄水验收条 件。2 0 1 3年 8月， 丹江口大坝加高工程已通过了国家蓄水验 收。 丹江 口初期 大 坝混 凝 土缺 陷 检查 与处 理施 工 ， 历 时 8 年， 检查全面项 目多、 检查方法齐全效果好， 缺陷检查结果为 后续处理工作提供 了有力依据 ， 后续缺陷处理设计针对性 强、 合理可行， 施工人员专业性强、 工期安排合理、 施工质量 良好。设计、 施工 、 建设管理都取得了很多宝贵的经验 ， 可供 同行进行混凝土裂缝等缺陷检查与处理借鉴。 参考 文献 ： E l 3 康子军， 李方清， 杨小云 丹江口大坝下游坡面裂缝检查与处理 E J 湖北水力发电， 2 0 0 8 ( 5 ) ： 4 0 4 3 2 龙虎， 赵伽， 赵杏杏 ， 等 丹江 13 混凝土坝水下裂缝检查与处理 E J 湖北水力发电， 2 0 0 8 ( 5 ) ： 2 2 2 3 I!I
