第五章《透镜及其应用》单元基础测试卷.docx

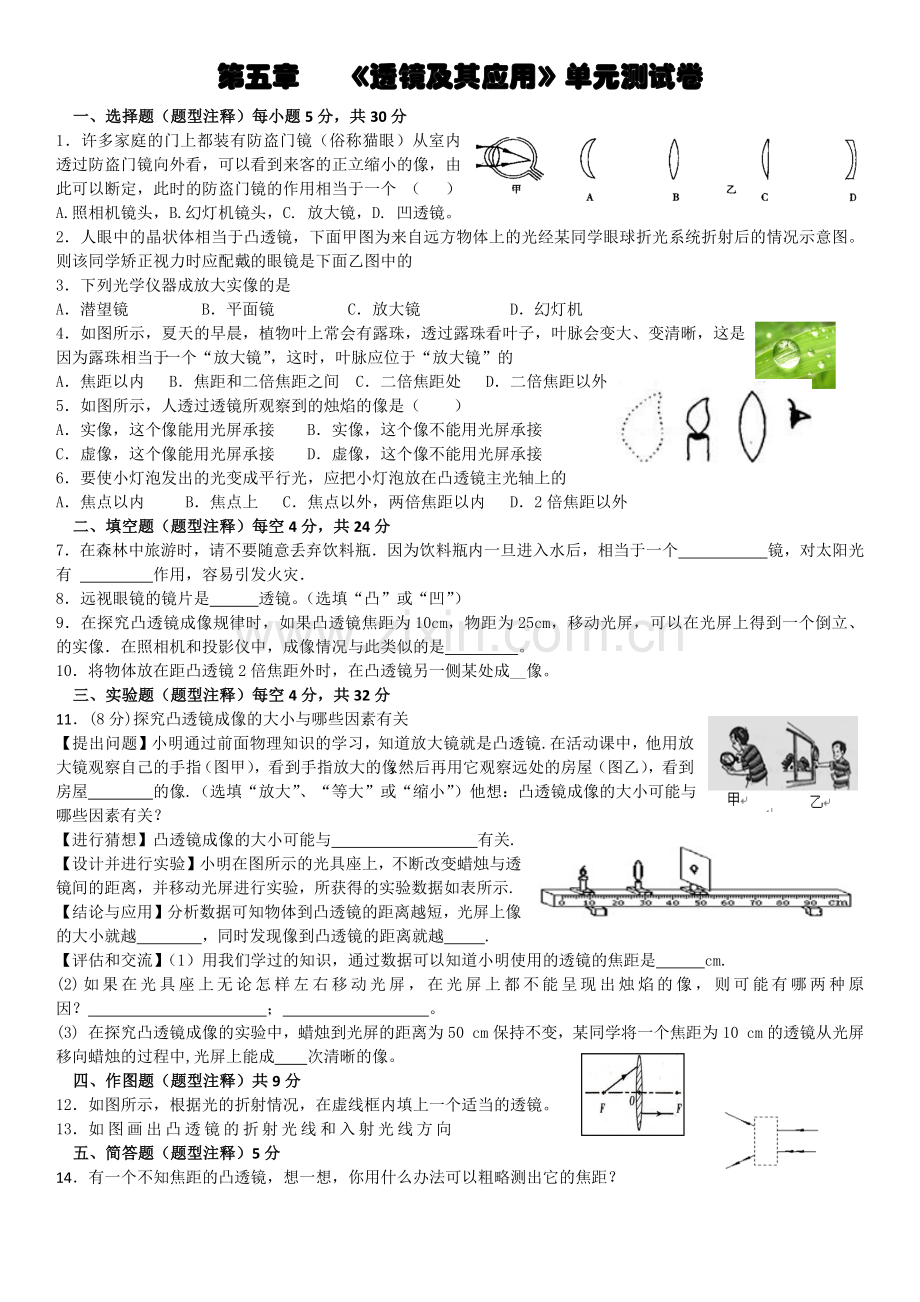

第五章 《透镜及其应用》单元测试卷

一、选择题（题型注释）每小题5分，共30分
1．许多家庭的门上都装有防盗门镜（俗称猫眼）从室内透过防盗门镜向外看，可以看到来客的正立缩小的像，由此可以断定，此时的防盗门镜的作用相当于一个 （ ）
A.照相机镜头，B.幻灯机镜头，C. 放大镜，D. 凹透镜。
2．人眼中的晶状体相当于凸透镜，下面甲图为来自远方物体上的光经某同学眼球折光系统折射后的情况示意图。则该同学矫正视力时应配戴的眼镜是下面乙图中的
3．下列光学仪器成放大实像的是
A．潜望镜 B．平面镜 C．放大镜 D．幻灯机
4．如图所示，夏天的早晨，植物叶上常会有露珠，透过露珠看叶子，叶脉会变大、变清晰，这是因为露珠相当于一个“放大镜”，这时，叶脉应位于“放大镜”的
A．焦距以内 B．焦距和二倍焦距之间 C．二倍焦距处 D．二倍焦距以外
5．如图所示，人透过透镜所观察到的烛焰的像是（　　）
A．实像，这个像能用光屏承接 B．实像，这个像不能用光屏承接
C．虚像，这个像能用光屏承接 D．虚像，这个像不能用光屏承接
6．要使小灯泡发出的光变成平行光，应把小灯泡放在凸透镜主光轴上的
A．焦点以内 B．焦点上 C．焦点以外，两倍焦距以内 D．2倍焦距以外

二、填空题（题型注释）每空4分，共24分
7．在森林中旅游时，请不要随意丢弃饮料瓶．因为饮料瓶内一旦进入水后，相当于一个 镜，对太阳光有 作用，容易引发火灾．
8．远视眼镜的镜片是 透镜。（选填“凸”或“凹”）
9．在探究凸透镜成像规律时，如果凸透镜焦距为10cm，物距为25cm，移动光屏，可以在光屏上得到一个倒立、 的实像．在照相机和投影仪中，成像情况与此类似的是 。
10．将物体放在距凸透镜2倍焦距外时，在凸透镜另一侧某处成__像。

三、实验题（题型注释）每空4分，共32分
11．(8分)探究凸透镜成像的大小与哪些因素有关
【提出问题】小明通过前面物理知识的学习，知道放大镜就是凸透镜.在活动课中，他用放大镜观察自己的手指（图甲），看到手指放大的像；然后再用它观察远处的房屋（图乙），看到房屋　　 　 的像.（选填“放大”、“等大”或“缩小”）他想：凸透镜成像的大小可能与哪些因素有关？
【进行猜想】凸透镜成像的大小可能与 有关.
【设计并进行实验】小明在图所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示.
【结论与应用】分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越 ，同时发现像到凸透镜的距离就越 .
【评估和交流】（1）用我们学过的知识，通过数据可以知道小明使用的透镜的焦距是 cm.
(2)如果在光具座上无论怎样左右移动光屏，在光屏上都不能呈现出烛焰的像，则可能有哪两种原因？ ； 。

(3) 在探究凸透镜成像的实验中，蜡烛到光屏的距离为50 cm保持不变，某同学将一个焦距为10 cm的透镜从光屏移向蜡烛的过程中,光屏上能成 次清晰的像。

四、作图题（题型注释）共9分
12．如图所示，根据光的折射情况，在虚线框内填上一个适当的透镜。
13．如图画出凸透镜的折射光线和入射光线方向

五、简答题（题型注释）5分
14．有一个不知焦距的凸透镜，想一想，你用什么办法可以粗略测出它的焦距？

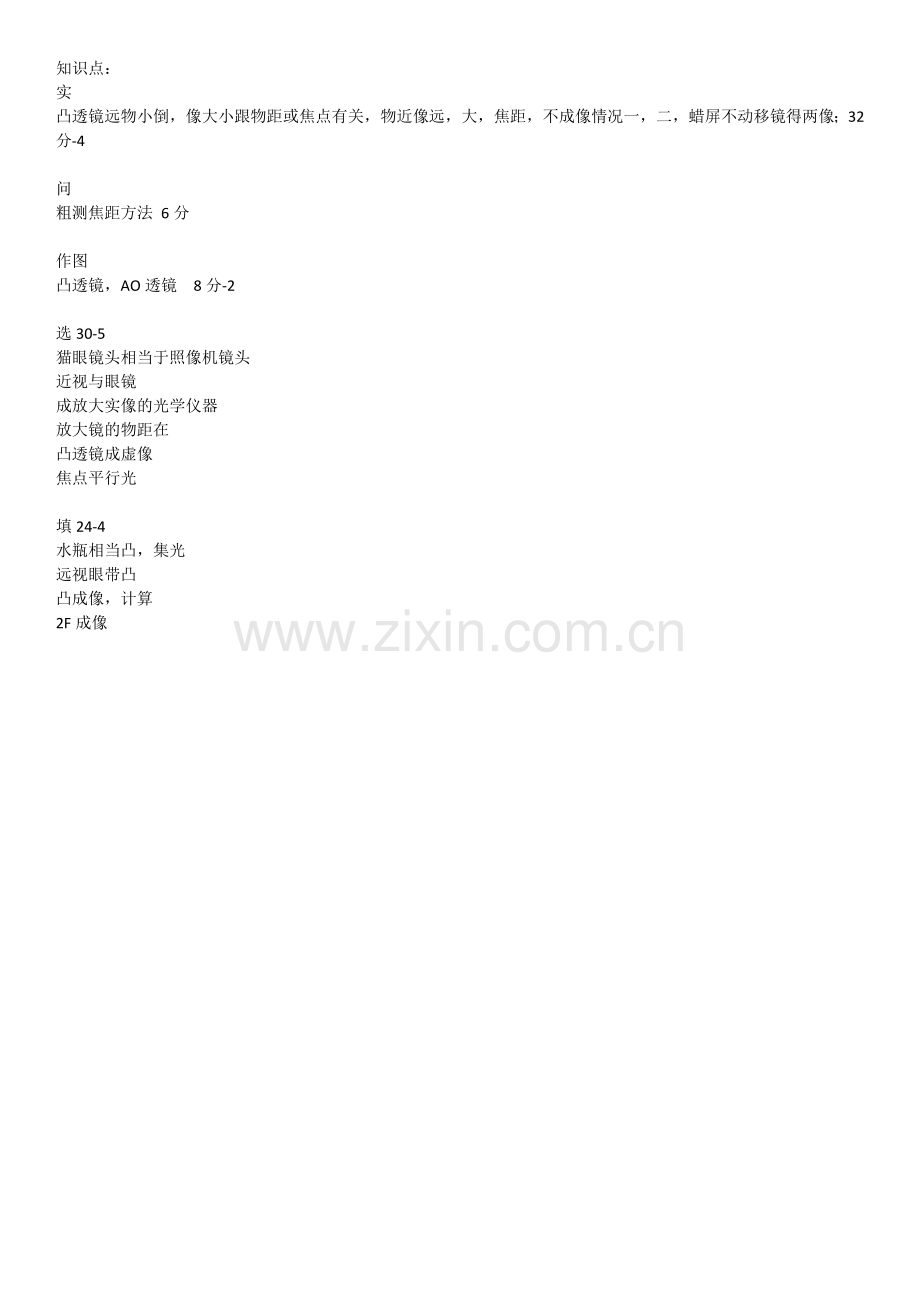

知识点：
实
凸透镜远物小倒，像大小跟物距或焦点有关，物近像远，大，焦距，不成像情况一，二，蜡屏不动移镜得两像；32分-4

问
粗测焦距方法 6分

作图
凸透镜，AO透镜 8分-2

选30-5
猫眼镜头相当于照像机镜头
近视与眼镜
成放大实像的光学仪器
放大镜的物距在
凸透镜成虚像
焦点平行光

填24-4
水瓶相当凸，集光
远视眼带凸
凸成像，计算
2F成像
