常用电工与电子学图形符号
序号
符号
名称与说明
1
—
直流
注：电压可标注在符号右边，系统类型可标注在左边
2

直流
注：若上述符号可能引起混乱，也可采用本符号
3

交流
频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边
50Hz
示例1： 交流 50Hz
100~600Hz
示例2：交流 频率范围100~600Hz
380/220V 3N
50Hz
示例3：交流，三相带中性线， 50Hz， 380V（中性线与相线之间为220V）。3N可用3+ N代替
3N 50Hz/TN-S
示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统
4

低频（工频或亚音频）
5

中频（音频）
6

高频（超音频，载频或射频）
7

交直流
8

具有交流分量的整流电流
注：当需要与稳定直流相区别时使用
9
N
 中性（中性线）
10
M
中间线
11
+
 正极
12
-
负极
13

热效应
14

电磁效应

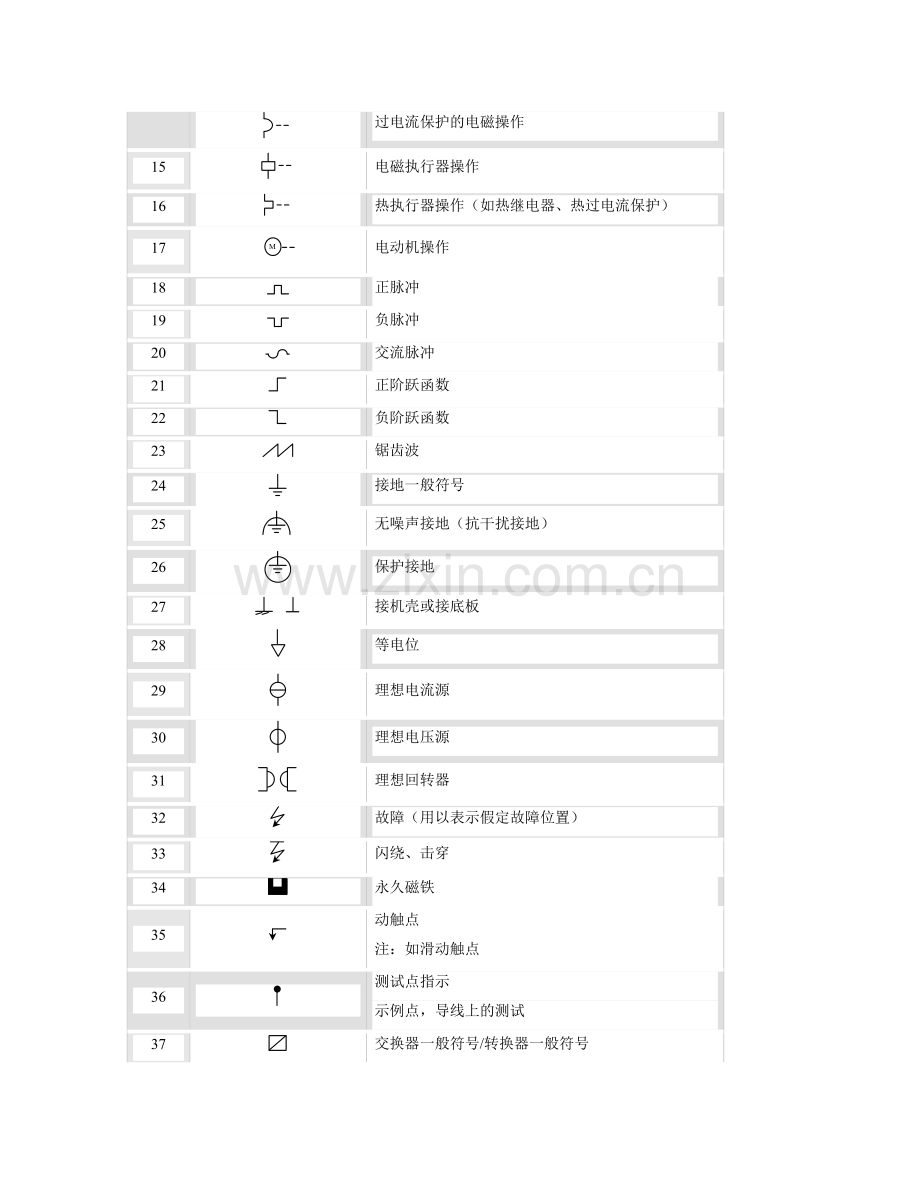

过电流保护的电磁操作
15

电磁执行器操作
16

热执行器操作（如热继电器、热过电流保护）
17

电动机操作
18

正脉冲
19

负脉冲
20

交流脉冲
21

正阶跃函数
22

负阶跃函数
23

锯齿波
24

接地一般符号
25

无噪声接地（抗干扰接地）
26

保护接地
27

接机壳或接底板
28

等电位
29

理想电流源
30

理想电压源
31

理想回转器
32

故障（用以表示假定故障位置）
33

闪绕、击穿
34

永久磁铁
35

动触点
注：如滑动触点
36

测试点指示
示例点，导线上的测试
37

交换器一般符号/转换器一般符号
注：①若变换方向不明显，可用箭头表示在符号轮廓上
38

电机一般符号，符号内的星号必须用下述字母代替
C同步交流机 G 发电机
G8同步发电机 M电动机
MG拟作为发电机或电动机使用的电机
MS同步电动机 注：可以加上符号—或∽
SM伺服电机 TG测速发电机
TM力矩电动机 IS感应同步器
39

三相笼式异步电动机
40

三相线绕转子异步电动机
41

并励三相同步变速机
42

直流力矩电动机
步进电机一般符号
43

电机示例：
短分路复励直流发电机示出接线端子和电刷
44

串励直流电动机
45

并励直流电动机
46

单相笼式有分相扇子的异步电动机
47

单相交流串励电动机
48

单向同步电动机
49

单向磁滞同步电动机
自整角机一般符号
符号内的星号必须用下列字母代替：
CX 控制式自整角发送机 CT控制式自整角变压器
TX 力矩式自整角发送机 TR 力矩式自整角接收机
50

手动开关一般符号
51

按钮开关（不闭锁）
52

拉拔开关（不闭锁）
53

旋钮开关、旋转开关（闭锁）
54

位置开关 动合触点
限制开关 动合触点
55

位置开关 动断触点
限制开关 动断触点
56

热敏自动开关 动断触点
57

热继电器 动断触点
58

接触器触点（在非动作位置断开）
59

接触器触点（在非动作位置闭合）
60

操作器件一般符号
注：具有几个绕组的操作器件，可由适当数值的斜线或重复本符号来表示
61

缓慢释放（缓放）继电器的线圈
62

缓慢吸合（缓吸）继电器的线圈
63

缓吸和缓放继电器的线圈
64

快速继电器（快吸和快放）的线圈
65

对交流不敏感继电器的线圈
66

交流继电器的线圈
67

热继电器的驱动器件
68

熔断器一般符号
69

熔断器式开关
70

熔断器式隔离开关
71

熔断器式负荷开关
72

火花间隙
73

双火花间隙
74

动合（常开）触点 注：本符号也可以用作开关一般符号
75

动断（常闭）触点
76

先断后合的转换触点
77

中间断开的双向触点
78

先合后断的转换触点（桥接）
79

当操作器件被吸合时延时闭合的动合触点
80

有弹性返回的动合触点
81

无弹性返回的动合触点
82

有弹性返回的动断触点
83

左边弹性返回，右边无弹性返回的中间断开的双向触点
84

指示仪表的一般符号 星号须用有关符号替代，如A代表电流表等
85

记录仪表一般符号 星号须用有关符号替代，如W代表功率表等
86

指示仪表示例：电压表
87

电流表
88

无功电流表
89

无功功率表
90

功率因数表
91

相位表
92

频率表
93

检流计
94

示波器
95

转速表
96

记录仪表示例：记录式功率表
97

组合式记录功率表和无功功率表
98

记录式示波器
99

电度表（瓦特小时计）
100

无功电度表
101

灯一般符号 信号灯一般符号
注：①如果要求指示颜色则在靠近符号处标出下列字母：RD 红、YE 黄、GN 绿、BU蓝、WH白
②如要指出灯的类型，则在靠近符号处标出下列字母：Ne氖、Xe氦、 Na钠 、Hg汞、 I碘、 IN白炽、EL电发光、ARC弧光、FL荧光、IR红外线、UV紫外线、LED发光二极管
102

闪光型信号灯
103

电警笛 报警器
104
优选型
其它型
峰鸣器
105

电动器箱
106

电喇叭
107
优选型
其它型
电铃
108

可调压的单向自耦变压器
109

绕组间有屏蔽的双绕组单向变压器
110

在一个绕组上有中心点抽头的变压器
111

耦合可变的变压器
112

三相变压器
星形—三角形联结
113

三相自耦变压器 星形连接
114

单向自耦变压器
115

双绕组变压器
注：瞬时电压的极性可以在形式Z中表示
示例：示出瞬时电压极性标记的双绕组变压器
流入绕组标记端的瞬时电流产生辅助磁通
116

三绕组变压器
117

自耦变压器
118

电抗器 扼流圈
119
优选型
其它型
电阻器一般符号
120

可变电阻器 可调电阻器
121

压敏电阻器、变阻器
注：U可以用V代替
122

滑线式变阻器
123

带滑动触点和断开位置的电阻器
124

滑动触点电位器
125
优选型
其它型
电容器一般符号 注：如果必须分辨同一电容器的电极时，弧形的极板表示：
①在圈定的纸介质和陶瓷介质电容器中表示外电极②在可调和可变的电容器中表示动片电极③在穿心电容器中表示纸电位电极
126
优选型
其它型
极性电容器
127
优选型
其它型
可变电容器
可调电容器
128
优选型
其它型
微调电容器
129

电感器 线圈 绕组 扼流圈
130

半导体二极度管一般符号
131

发光二极管一般符号
132

利用室温效应的二极管 Q可用t代替
133

用作电容性器件的二极管（变容二极管）
134

隧道二极管
135

单向击穿二极管
电压调整二极管
江崎二极管
136

双向击穿二极管
137

反向二极管（单隧道二极管）
138

双向二极管
交流开关二极管
139

三极晶体闸流管 注：当没有必要规定控制极的类型时，这个符号用于表示反向阻断
三极晶体闸流管
140

反向阻断三极晶体闸流管
N型控制极（阳极侧受控）
141

反向阻断三极晶体闸流管
P型控制极（阴极侧受控）
142

可关断三极晶体闸流管，末规定控制极
143

可关断三极晶体闸流管 N型控制极 （阳极侧受控）
144

可关断三极晶体闸流管 P型控制极 （阴极侧受控）
145

反向阻断四极晶体闸流管
146

双向三极晶体闸流管
三端双向晶体闸流管
147

反向导通三极晶体闸流管，末规定控制极
148

反向导通三极晶体闸流管，
N型控制极（阳极侧受控）
149

反向导通三极晶体闸流管，
P型控制极（阴极侧受控）
150

光控晶体闸流管
151

PNP型半导体管
152

NPN型半导体管，集电极接管壳
153

NPN型雪崩半导体管
154

具P型基极单结型半导体管
155

具有N型基极单结型半导体管
156

N型沟道结型场效应半导体管
注：栅极与源极引线应绘在一直线上
157

P型沟道结型场效应半导体管
158

增强型、单栅、P沟道和衬底无引出线绝缘相场效应半导体管
159

增强型、单栅、N沟道和衬底无引出线绝缘相场效应半导体管
160

增强型、单栅、P沟道和衬底有引出线绝缘相场效应半导体管
161

增强型、单栅、N沟道和衬底与源极在内部连接绝缘相场效应半导体管
162

耗尽型、单栅、N沟道和衬底无引出线的栅场效应半导体管
163

耗尽型、单栅、P沟道和衬底无引出线的栅场效应半导体管
164

耗尽型、单栅、N沟道和衬底有引出线的栅场效
注：在多栅的情况下，主栅极与源极的引线应在一条直线上
165

光敏电阻
具有对称导电性的光电器件
166

光电二极管
具有非对称导电性的光电器件
167

光电池
168

光电半导体管（示出PNP型）
169

原电池或蓄电池
170

原电池组或蓄电池组
171

“或”单元，通用符号
只有一个或一个以上的输入呈现“1”状态，输出才呈现“1”状态
注：如果不会引起意义混淆，“≥1”可以用“1”代替
172

“与”单元，通用符号
只有所有输入呈现“1”状态，输出才呈现“1”状态
173

逻辑门槛单元，通用符号
只有呈现“1”状态输入的数目等于或大于限定符号中用m表示的数值，输出才呈现“1”状态
注：①m总是小于输出端的数目
②具有 m―1的单元就是上述“或”单元
174

等于m单元，通用符号
只有呈现“1”状态输入的数目等于限定符号中以m表示的数值，输出才呈现“1”状态
注：①m总是小于输出端的数目
② m―1的2输入单元就是通常所说的“异或”单元
175

多数单元，通用符号
只有多数输入呈现“1”状态，输出才呈现“1”状态
176

逻辑恒等单元，通用符号
只有所有输入呈现相同的状态，输出才呈现“1”状态
177

奇数单元（奇数校验单元）
模z加单元，通用符号
只有呈现“1”状态的输入数目为（1、3、5等），输出才呈现“1”状态
178

偶数单元，（偶数校验单元）通用符号
只有呈现“1”状态的输入数目为偶数（0、2、4等），输出就呈现“1”状态
179

异或单元，只有两个输入之一呈现“1”状态，输出才呈现“1”状态
180

输出无专门放大的缓冲单元
只有输入呈现“1”状态，输出才呈现“1”状态
181

非门
反相器（在用逻辑非符号表示器件的情况下）
只有输入呈现外部“1”状态，输出才呈现外部“0”状态
182

反相器（在用逻辑极性符号表示器件的情况下），只有输入呈现H电平，输出才呈现L电平
183

3输入与非门
例如：CTCT1010（国外对应号 SN7410）的一部分
184

3输入与非门
例如：CTCT1027（国外对应号 SN7427）的一部分
185

2输入与非门（具有斯密特触发器）
例如：CTCT1132（国外对应号 SN74132）的一部分
只有加到每一个输入的外部电平达到其门槛值V1时，输出才呈现其内部“1”状态，
输出维持其内部“1”状态，直到加在两输入端外部电平有一个达到它的门槛值V2为止
注：本符号不等效于
186

编码器 / 代码转换器 通用符号
注：X和Y可分别用表示输入和输出信号代码的适当符号代替
187

加法器，通用符号
188

减法器，通用符号
189

乘法器，通用符号
190

半加器
191

一位全加器
注：简单的一位全加器可用奇数单元（模2加单元）和逻辑门槛单元另行描述。如下所示：
192

RS触发器
RS执行器
193

初始“0”状态的RS—双稳，在电源接通瞬间，输出处在其内部“0”状态
194

初始“1”状态的RS双稳
在电源接通瞬间，输出处在其内部“1”状态
195

非易失的RS双稳
在电源接通瞬间，输出的内部逻辑状态与电源断开时的状态相同
196

每次输入变到其“1”状态，输出就变到或维持其“1”状态，经过由特定器件的特性决定的时间间隔后，输出回到其“0”状态。从输入最后一次变到其“1”状态开始算起
197

单稳，非重复触发（在输出脉冲期间），通用符号
只有输入变到其“1”状态时，输出才变到其“1”状态。经过由特定器件的特性决定的时间间隔后，输出回到它的“0”状态，不管在此期间输入变量有什么变化
198

当m=1时，数字“1”可以省略。符号总是应保持在模拟输出端，在额定开路增益非常高而且不特别关心其具体数值的场合，推荐用符号∞作为放大系数，
示例：高增益差分放大器（运算放大器）
199

额定放大系数为10000并有两个互补输出的高增益放大器
200

放大系数为“1”的反相放大器

201

具有两个输出的放大器，上面一个不反相，放大系数为“2”，下面一个反相，放大系数为“3”
202

非稳态单元，通用符号。
产生“0”和“1”交替序列的信号发生器
注：在此符号中，G是发生器的限定符号，如波形明显时，此符号可不加符号

203

受控的非稳态单元，通用符号说明图
204

运算放大器一般符号
a1…ak为输入信号
u1…uk为输出信号
W1…Wk代表加权系数有正负号的数值
m1…mk代表放大系数有正负号的数值
除了那些实质上是数字的以外，放大系数的符号都应保持在每个输出上。
当整个单元只有一个放大系数，或者从加权系数和放大系数提出公因子时，定性符号中的“m”可以用绝对值代替。
l       根据国际GB4728《电气图用图形符号》，并参照国际电工委员会（IEC）的规定。
l       本表有可能存在录入错误，本表仅供参考，请用户在使用时查阅相关的国际标准以最后确认。
