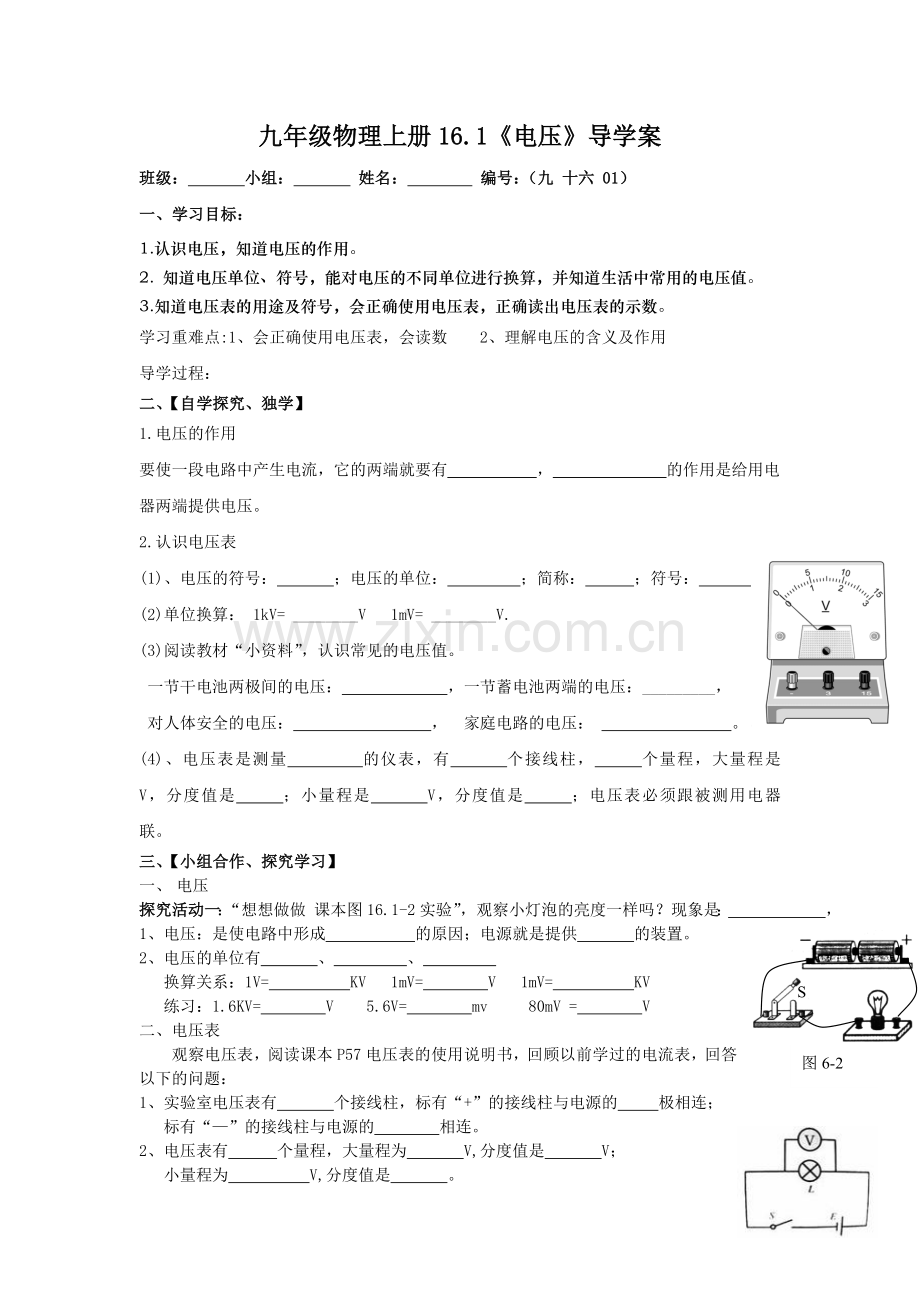

九年级物理上册16.1《电压》导学案
班级： 小组： 姓名： 编号：（九 十六 01）
一、学习目标：
1.认识电压，知道电压的作用。
2. 知道电压单位、符号，能对电压的不同单位进行换算，并知道生活中常用的电压值。
3.知道电压表的用途及符号，会正确使用电压表，正确读出电压表的示数。
学习重难点:1、会正确使用电压表，会读数 2、理解电压的含义及作用
导学过程：
二、【自学探究、独学】
1.电压的作用
要使一段电路中产生电流，它的两端就要有 ， 的作用是给用电器两端提供电压。
2.认识电压表
(1)、电压的符号： ；电压的单位： ；简称： ；符号： 。
(2)单位换算： 1kV= ________V 1mV= ________V.
(3)阅读教材“小资料”，认识常见的电压值。
一节干电池两极间的电压： ，一节蓄电池两端的电压：_________，
对人体安全的电压： ， 家庭电路的电压： 。
(4)、电压表是测量 的仪表，有 个接线柱， 个量程，大量程是 V，分度值是 ；小量程是 V，分度值是 ；电压表必须跟被测用电器 联。
三、【小组合作、探究学习】
一、 电压
图6-2
S
探究活动一：“想想做做 课本图16.1-2实验”，观察小灯泡的亮度一样吗？现象是： ，
1、电压：是使电路中形成 的原因；电源就是提供 的装置。
2、电压的单位有 、 、
换算关系：1V= KV 1mV= V 1mV= KV
练习：1.6KV= V 5.6V= mv 80mV = V
二、电压表
观察电压表，阅读课本P57电压表的使用说明书，回顾以前学过的电流表，回答以下的问题：
1、实验室电压表有 个接线柱，标有“+”的接线柱与电源的 极相连；
标有“—”的接线柱与电源的 相连。
2、电压表有 个量程，大量程为 V,分度值是 V；
小量程为 V,分度值是 。
3、电压表必须跟被测用电器 联；如右图所示。
4、在不知道被测电压的情况下，先用 量程试触，若示数 ，
则改用 量程，若电压 ，则用 。
5、回顾电流表的知识，归纳在电压表上的读数步骤：
①确定 ；②认清 ；③读出 。
探究活动二：“动手做一做”用电压表测量电压
（1）如右图所示，先将电压表接在小灯泡两端，读出的数据是 V。
（2）再将电压表接在电源两端，读出的数据是 V。
（3）比较电压表两次示数是否相同？
（4）在只有一个用电器的电路中，用电器两端的电压与电源两端的电压 。
（三）达标练习
1、下列有关电压的说法中，正确的是（ ）
A． 某电路中有电流，它的两端不一定有电压
B． 某电路两端有电压，电路中一定有电流
C． 自然界中，有的动物本身就可以产生电压，用来自卫
D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的
2.如下图所示的两个电压表，它们的读数分别为U甲=__________，U乙=__________。

3、下图中用电压表测量灯泡L2两端电压正确的是（ ）

4.如图所示，闭合开关S，则下列说法正确的是（ ）
+
-
L1
L2
S
A.电压表测L1两端电压
B.电压表测L2两端电压
C.电压表测L1和L2两端的总电压
D.电压表测电源电压
