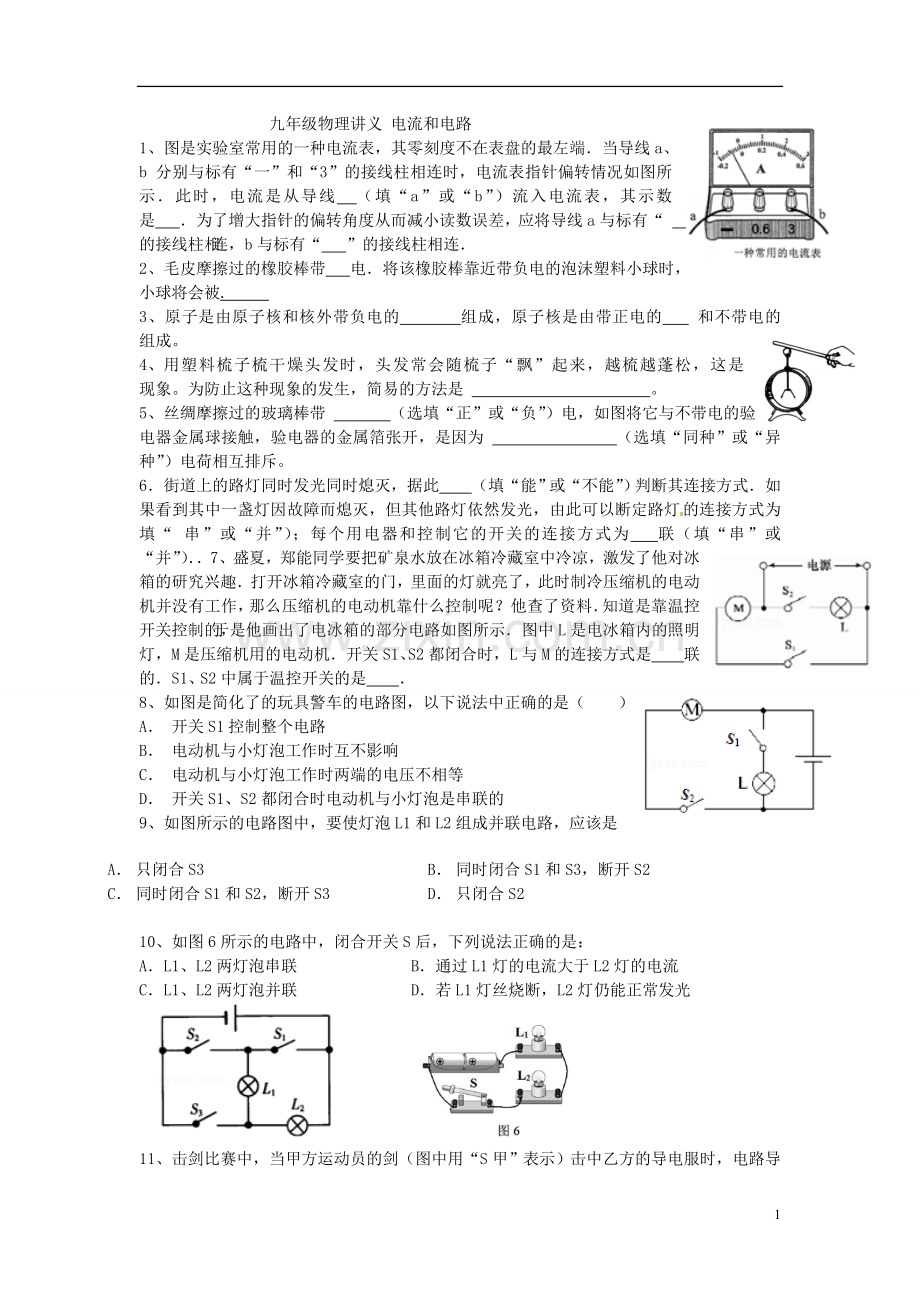

九年级复习讲义电流和电路.doc

九年级物理讲义 电流和电路1、图是实验室常用的一种电流表，其零刻度不在表盘的最左端当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示此时，电流是从导线 （填“a”或“b”）流入电流表，其示数是 为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连2、毛皮摩擦过的橡胶棒带 电将该橡胶棒靠近带负电的泡沫塑料小球时，小球将会被. 3、原子是由原子核和核外带负电的 组成，原子核是由带正电的 和不带电的 组成。4、 用塑料梳子梳干燥头发时，头发常会随梳子“飘”起来，越梳越蓬松，这是 现象。为防止这种现象的发生，简易的方法是 。 5、 丝绸摩擦过的玻璃棒带 （选填“正”或“负”）电，如图将它与不带电的验电器金属球接触，验电器的金属箔张开，是因为 （选填“同种”或“异种”）电荷相互排斥。6街道上的路灯同时发光同时熄灭，据此（填“能”或“不能”）判断其连接方式如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为 填“ 串”或“并”）；每个用电器和控制它的开关的连接方式为 联（填“串”或“并”）7、盛夏，郑能同学要把矿泉水放在冰箱冷藏室中冷凉，激发了他对冰箱的研究兴趣打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并没有工作，那么压缩机的电动机靠什么控制呢？他查了资料知道是靠温控开关控制的，于是他画出了电冰箱的部分电路如图所示图中L是电冰箱内的照明灯，M是压缩机用的电动机开关S1、S2都闭合时，L与M的连接方式是联的S1、S2中属于温控开关的是8、如图是简化了的玩具警车的电路图，以下说法中正确的是（）A开关S1控制整个电路B电动机与小灯泡工作时互不影响C电动机与小灯泡工作时两端的电压不相等D开关S1、S2都闭合时电动机与小灯泡是串联的9、如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是A只闭合S3B同时闭合S1和S3，断开S2C同时闭合S1和S2，断开S3D只闭合S210、如图6所示的电路中，闭合开关S后，下列说法正确的是：AL1、L2两灯泡串联 B通过L1灯的电流大于L2灯的电流CL1、L2两灯泡并联 D若L1灯丝烧断，L2灯仍能正常发光11、击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L乙亮，同理，乙方剑击中甲方，灯L甲亮下面能反映这种原理的电路是（）ABCDAB12、取两个相同的验电器A和B，使A带电，B不带电。可以看到A的金属箔张开，B的金属箔闭合（如右下图）。用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是AA和B都不变BA变小，B张开CA变大，B不变 DA闭合，B张开13、张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中能符合上述设计要求的是（）A B C D14为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（ ） 15、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光则在如图所示的四个电路图中符合要求的是( )16 .某机要室大门是由电动机控制的，钥 匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开图中符合要求的电路是( )17、如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰 箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱 内的照明灯熄灭在图所示的四个电路中，能 正确表示冰箱开门状态下冰箱内照明电路的是( )18、自动售票公交车后门两侧的扶手上各装有一个红色按钮。想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。请画出这个电路的电路图。只闭合开关 S1 S2 Sl和S2灯的发光 L1 亮 不亮 亮 情况 L2 不亮 不亮 亮 19、 小明有一个电路盒，面板上有L1、L2灯各一只，两个开关s1、s2，一个电流表在不打开盒子的情况下，他让小红探究盒内的电路结构为此，小红做了如下 实验：画出电路图20、如图所示，（a）图为电路图，把（b）图中的实物按照（a）图连接起来。已知开关S闭合后L1中的电流为0.3A，L2中的电流强度为0.5A。21、如右上图在“用电流表测电流”的实验中，某同学连接的电路如图所示。（1）闭合开关，观察到灯泡LI、L2的发光情况是 。（2）针对上述现象，该电路存在的问题是 。（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。（要求：在需要改动的导线上画“”，并用笔将改动的导线画出，导线不许交叉）22、探究并联电路电路电流规律：宝宝和玲玲同学想探究并联电路电流规律，【猜想与假设】（1）宝宝同学猜想：并联电路中各支路电流相等；（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和【设计实验与制定计划】宝宝和玲玲同学分别从实验室选取电流表3值，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干实验电路图如图所示【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该；检查电路无误后，开始实验，正确读出电流表示数如下表：实验次数I1AI2AI3A10.160.160.3220.200.200.4030.220.220.44（2）玲玲同学根据电路图正确连接好实验电路，开始实验，正确的出电流表示数如下表：实验次数I1AI2AI3A10.100.200.3020.140.280.4230.181.800.54【分析与论证】分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和【评估】（1）宝宝同学得出错误的实验结论，主要原因是 ；（2）玲玲同学的实验记录表格中，实验次数 3 读数错误，原因是 （3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： 。 23、如图所示，当S1，S2断开时，能亮的灯是_，它们是_联的。当S1，S2闭合时，能亮的灯是_，它们是_联的。当S1闭合、S2断开时，能亮的灯是_。24、根据图所示电路图，连接实物图。25、如图所示的电路，电灯属于哪种连接？S1和S2分别控制什么？26、2013年CYCC中国房车锦标赛分站赛于7月5日至7月7日在鄂尔多斯国际赛车场举行某一型号的房车在一段平直公路上匀速行驶了56km，用时半小时，车的总质量为3103kg，受到的阻力为车重的求：（1）该房车的行驶速度；（2）该房车牵引力所做的功；（3）已知这一过程消耗燃油1.5102m3，则热机在这一过程中消耗的总能量（假设燃油完全燃烧，燃油密度为0.8103kg/m3，燃油热值q为4.5107J/kg）； (4)若将该房车改装成纯电动汽车，则可使二氧化碳排放量，由每消耗1kg汽油排放2.2kg二氧化碳降为零已知改装后的房车每行驶一百公里能耗为160kWh，则该房车的效率27、为了配合今年“世界环境日”的主题活动，小明所在的课外活动兴趣小组对街上行驶的电动自行车和摩托车做了一个调查，下表中所列的是某品牌电动自行车和摩托车的部分技术参数：（1）假设给电动自行车的蓄电池充电时，消耗的电能全部转化为蓄电池的化学能。那么，电动自行车每行驶1Km电动机平均做的有用功大约是多少？当自行车以最高车速匀速行驶时，电动机的输出功率大约是多大？（2）摩托车每行驶1Km大约要消耗多少能量？汽油的密度：0.71103kg/m3；汽油的热值：4.6107J/ kg ）5
