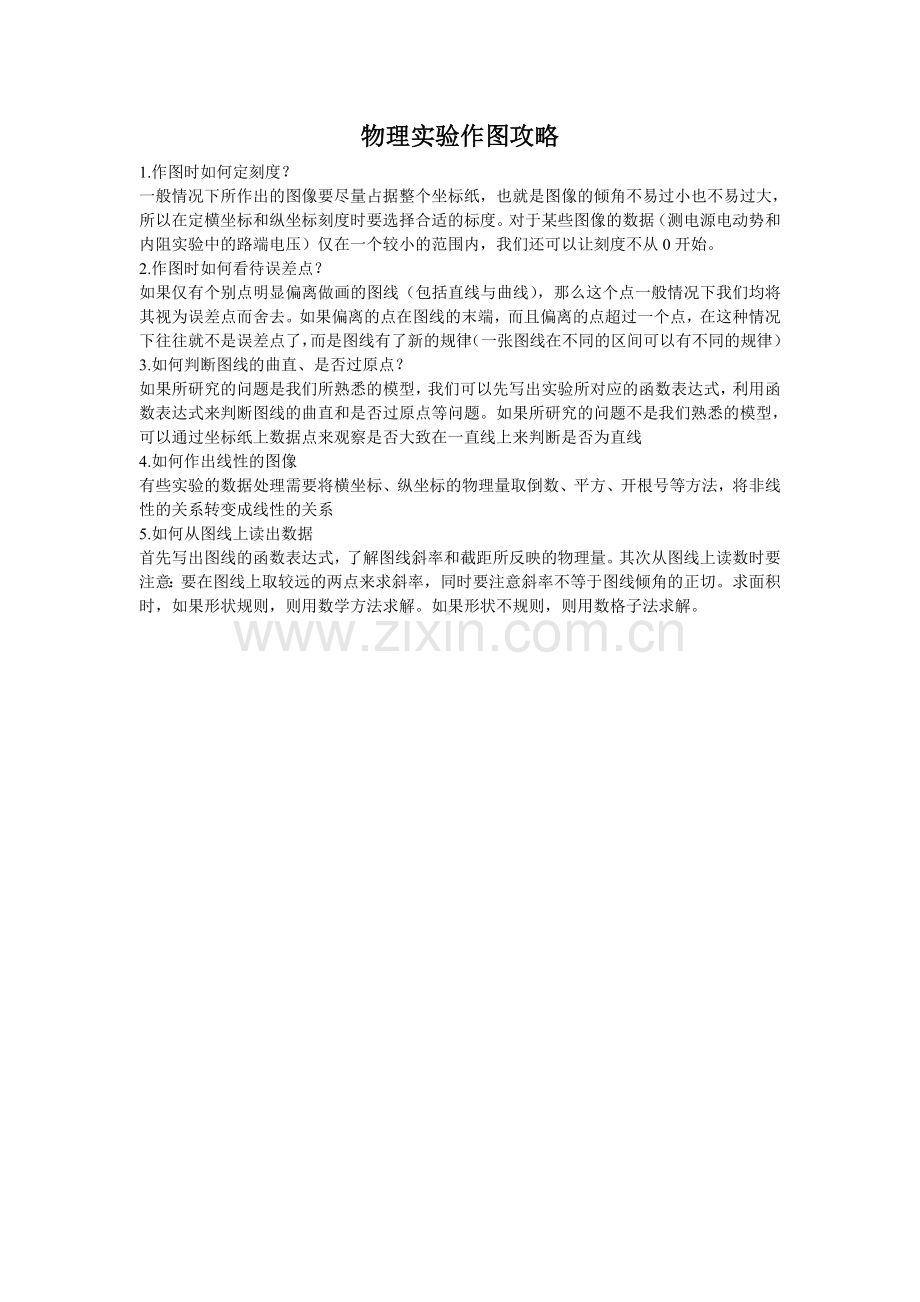

物理实验作图攻略
1.作图时如何定刻度？
一般情况下所作出的图像要尽量占据整个坐标纸，也就是图像的倾角不易过小也不易过大，所以在定横坐标和纵坐标刻度时要选择合适的标度。对于某些图像的数据（测电源电动势和内阻实验中的路端电压）仅在一个较小的范围内，我们还可以让刻度不从0开始。
2.作图时如何看待误差点？
如果仅有个别点明显偏离做画的图线（包括直线与曲线），那么这个点一般情况下我们均将其视为误差点而舍去。如果偏离的点在图线的末端，而且偏离的点超过一个点，在这种情况下往往就不是误差点了，而是图线有了新的规律（一张图线在不同的区间可以有不同的规律）
3.如何判断图线的曲直、是否过原点？
如果所研究的问题是我们所熟悉的模型，我们可以先写出实验所对应的函数表达式，利用函数表达式来判断图线的曲直和是否过原点等问题。如果所研究的问题不是我们熟悉的模型，可以通过坐标纸上数据点来观察是否大致在一直线上来判断是否为直线
4.如何作出线性的图像
有些实验的数据处理需要将横坐标、纵坐标的物理量取倒数、平方、开根号等方法，将非线性的关系转变成线性的关系
5.如何从图线上读出数据
首先写出图线的函数表达式，了解图线斜率和截距所反映的物理量。其次从图线上读数时要注意：要在图线上取较远的两点来求斜率，同时要注意斜率不等于图线倾角的正切。求面积时，如果形状规则，则用数学方法求解。如果形状不规则，则用数格子法求解。
