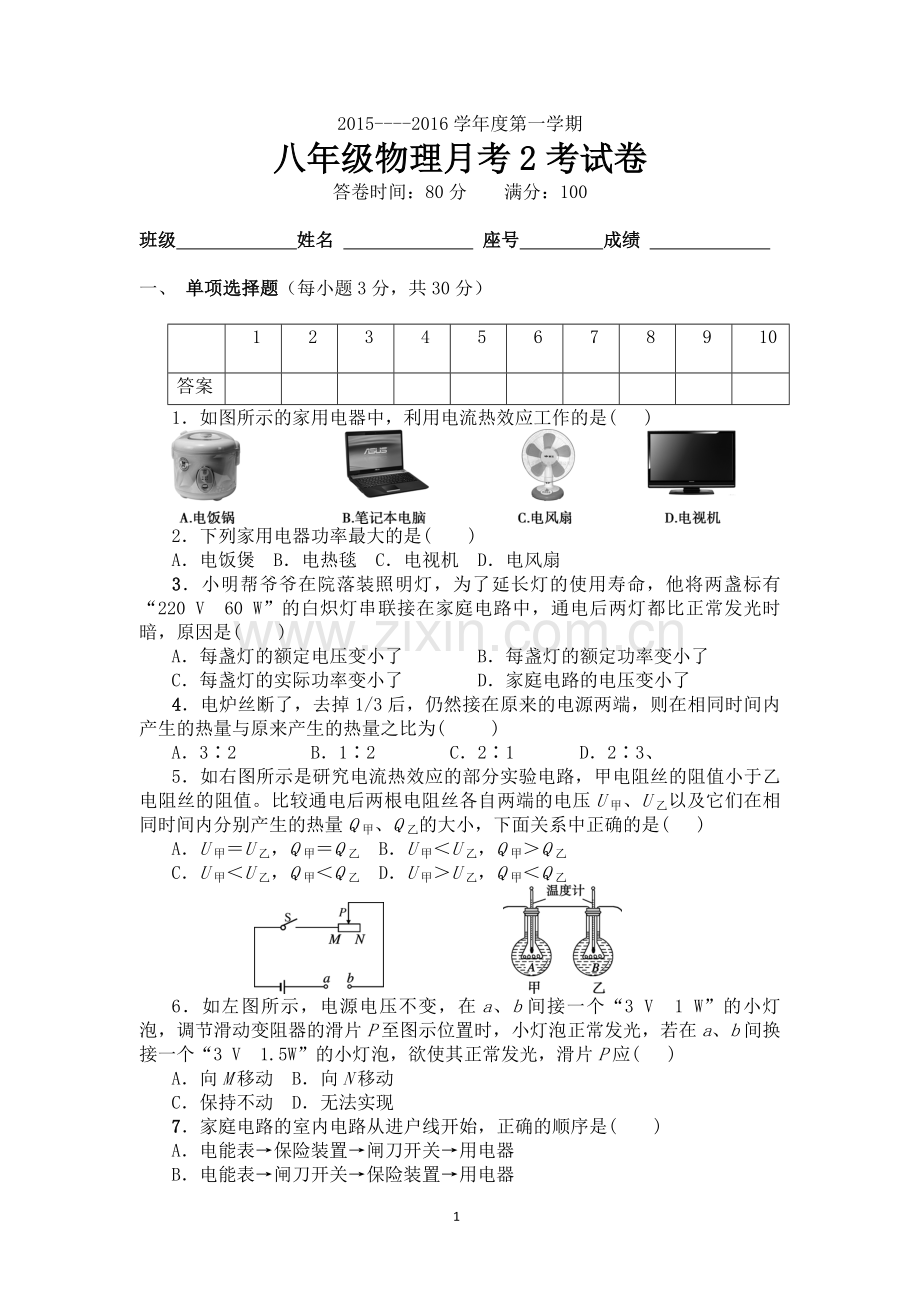

2015----2016学年度第一学期
八年级物理月考2考试卷
答卷时间：80分 满分：100

班级 姓名 座号 成绩

一、 单项选择题（每小题3分，共30分）

1
2
3
4
5
6
7
8
9
10
答案

1．如图所示的家用电器中，利用电流热效应工作的是( )

2．下列家用电器功率最大的是( )
A．电饭煲 B．电热毯 C．电视机 D．电风扇
3．小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220 V　60 W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是(　　)
A．每盏灯的额定电压变小了 B．每盏灯的额定功率变小了
C．每盏灯的实际功率变小了 D．家庭电路的电压变小了
4．电炉丝断了，去掉1/3后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为(　 　)
A．3∶2 B．1∶2 C．2∶1 D．2∶3、
5．如右图所示是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是( )
A．U甲＝U乙，Q甲＝Q乙 B．U甲＜U乙，Q甲＞Q乙
C．U甲＜U乙，Q甲＜Q乙 D．U甲＞U乙，Q甲＜Q乙

6．如左图所示，电源电压不变，在a、b间接一个“3 V　1 W”的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光，若在a、b间换接一个“3 V　1.5W”的小灯泡，欲使其正常发光，滑片P应( )
A．向M移动 B．向N移动
C．保持不动 D．无法实现
7．家庭电路的室内电路从进户线开始，正确的顺序是(　　)
A．电能表→保险装置→闸刀开关→用电器
B．电能表→闸刀开关→保险装置→用电器
C．总开关→电能表→保险装置→用电器
D．总开关→保险装置→电能表→用电器

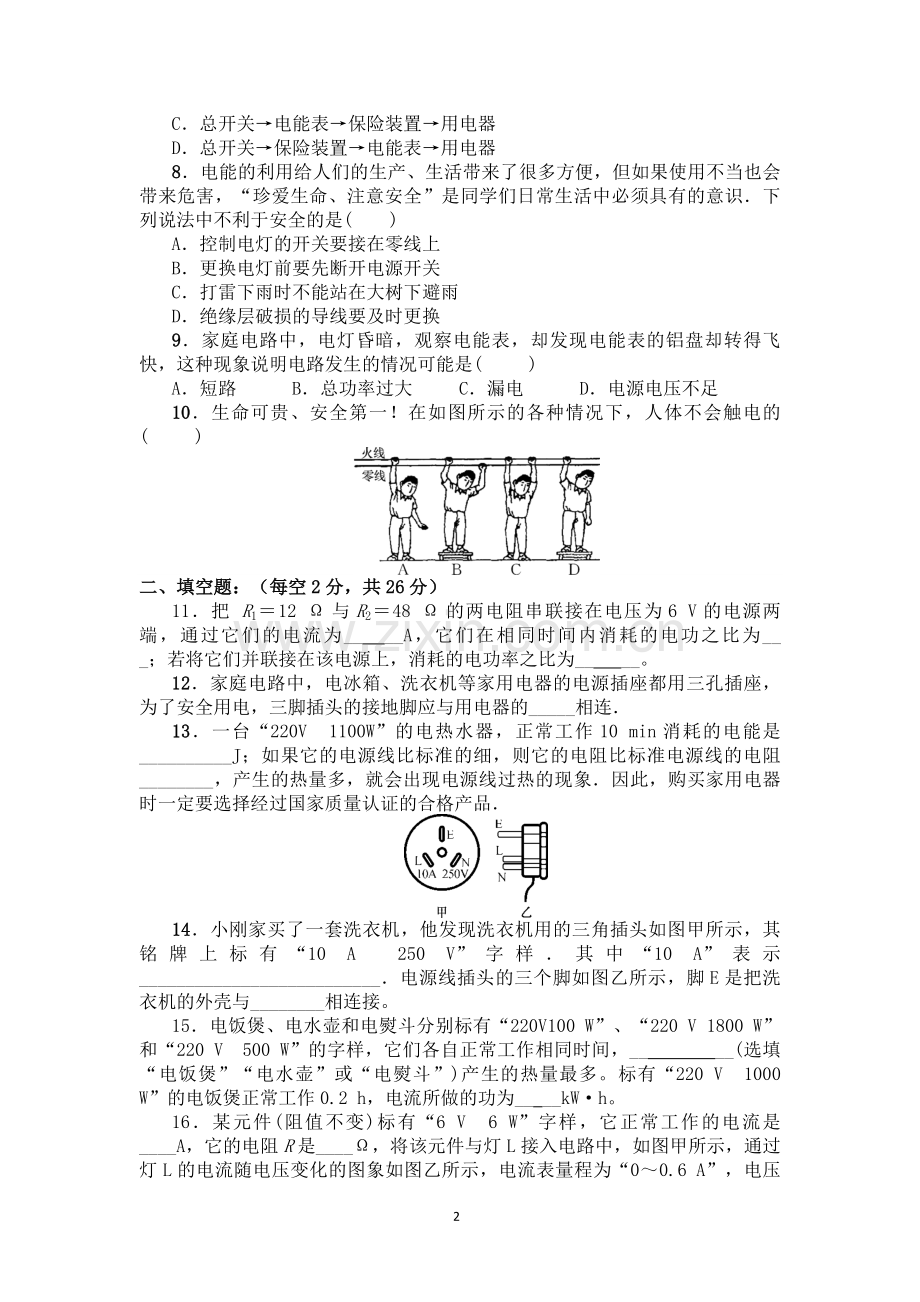

8．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，“珍爱生命、注意安全”是同学们日常生活中必须具有的意识．下列说法中不利于安全的是(　　)
A．控制电灯的开关要接在零线上
B．更换电灯前要先断开电源开关
C．打雷下雨时不能站在大树下避雨
D．绝缘层破损的导线要及时更换
9．家庭电路中，电灯昏暗，观察电能表，却发现电能表的铝盘却转得飞快，这种现象说明电路发生的情况可能是(　 　)
A．短路 B．总功率过大 C．漏电 D．电源电压不足
10．生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的(　 　)

二、填空题：（每空2分，共26分）
11．把 R1＝12 Ω与R2＝48 Ω的两电阻串联接在电压为6 V的电源两端，通过它们的电流为__ __A，它们在相同时间内消耗的电功之比为__ _；若将它们并联接在该电源上，消耗的电功率之比为__ __。
12．家庭电路中，电冰箱、洗衣机等家用电器的电源插座都用三孔插座，为了安全用电，三脚插头的接地脚应与用电器的_____相连．
13．一台“220V　1100W”的电热水器，正常工作10 min消耗的电能是__________J；如果它的电源线比标准的细，则它的电阻比标准电源线的电阻________，产生的热量多，就会出现电源线过热的现象．因此，购买家用电器时一定要选择经过国家质量认证的合格产品．

14．小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10 A　250 V”字样．其中“10 A”表示__________________________．电源线插头的三个脚如图乙所示，脚E是把洗衣机的外壳与________相连接。
15．电饭煲、电水壶和电熨斗分别标有“220V100 W”、“220 V 1800 W”和“220 V　500 W”的字样，它们各自正常工作相同时间，__ __(选填“电饭煲”“电水壶”或“电熨斗”)产生的热量最多。标有“220 V　1000 W”的电饭煲正常工作0.2 h，电流所做的功为__ __kW·h。
16．某元件(阻值不变)标有“6 V　6 W”字样，它正常工作的电流是____A，它的电阻R是____Ω，将该元件与灯L接入电路中，如图甲所示，通过灯L的电流随电压变化的图象如图乙所示，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到____W。

三、作图与实验探究题（第17题3分，第18题12分，第19题12分，共27分）
17．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插上．

18．如图甲所示是莉莉同学“测量小灯泡的电功率”的电路图，图乙是实物连接图，其中电源电压是4.5 V，小灯泡的额定电压为2.5 V。

(1)图乙已连接部分电路，请用笔画线代替导线按照电路图将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大。
(2)莉莉同学连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是____。
A．电流表断路 B．小灯泡短路
C．小灯泡断路 D．滑动变阻器断路

(3)排除故障后，调节滑动变阻器的滑片P到图示位置时，电压表的示数如图丙所示，其示数为____V；若她想测量小灯泡的额定功率，应将图乙中的滑片P向___(选填“C”或“D”)端移动，使电压表的示数为2.5 V。
(4)莉莉同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成了图丁所示的图象。根据图象信息，可算出小灯泡的额定功率是___W。通过图象还可以发现灯丝的电阻是变化的，这一现象表明：___ 。
19．英明同学家住北方，冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热。

(1)请你根据英明发现的现象提出一个需要探究的物理问题：__ _ 。
(2)如图甲所示是英明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为RA、RB，RA＜RB。通电一段时间后，发现B烧瓶中温度计的示数大些。此现象说明：在__ __和__ __相同时，____越大，电流产生的热量越多。
(3)英明同学想进一步探究电流产生的热量与电流大小的关系，请你帮他把图乙中的电路连接完整，滑动变阻器的作用是__ __。
四、问答题和计算题（20题6分，21题11分， 共17分）
20．小明家买了一台“220 V　1 500 W”的热水器，由于安装的位置离固定插座太远，便到商店买了如图所示的标有“220 V　6 A”字样的插座、标有“220 V　10 A”字样的插头以及导线，组装了一个多孔的移动插座．请问：
(1)这台热水器与其他家用电器之间的连接方式是________．
(2)从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：

①_______________________________________________________________
②_______________________________________________________________
21．CFXB型“220 V　1100 W”电饭煲的原理图如图所示。它有高温烧煮和保温两挡，通过单刀双掷开关S进行调节，R0为电热丝。当开关S接高温烧煮挡时，电路的功率为1100 W；当开关S接保温挡时，电路的总功率为22 W。
(1)电饭煲在高温烧煮挡时，开关S应与哪个触点连接？
(2)电热丝R0的阻值多大？
(3)当电饭煲在保温时，实际功率多大？保温10 min，电热丝R0消耗的电能为多少

2015----2016学年度第一学期
八年级物理月考2考试卷

参考答案
一、选择题：

1
2
3
4
5
6
7
8
9
10
答案
A
A
C
D
C
A
B
A
B
D

二、填空题：
　11. 0.1 1：4 4：1 12.金属外壳　 　13.6.6×105　大　
14.允许通过的最大电流为10 A　大地　15. 电水壶 0.2 16. 1 6 1
三、17.

18．(1)略　(2) C (3) 2.2 C (4) 0.5 灯丝的电阻随温度的升高而增大
19.(1) 电流产生的热量与电阻是否有关。
(2) 电流 通电时间 电阻
(3) 改变通过电阻丝的电流
20. (1) 并联
(2) 插座：允许通过的电流小于热水器正常工作时的电流
(3) 插头：两线插头没有接地线
21.（1） 2

5
