《施工现场临时用电安全技术规范》-文档资料.ppt

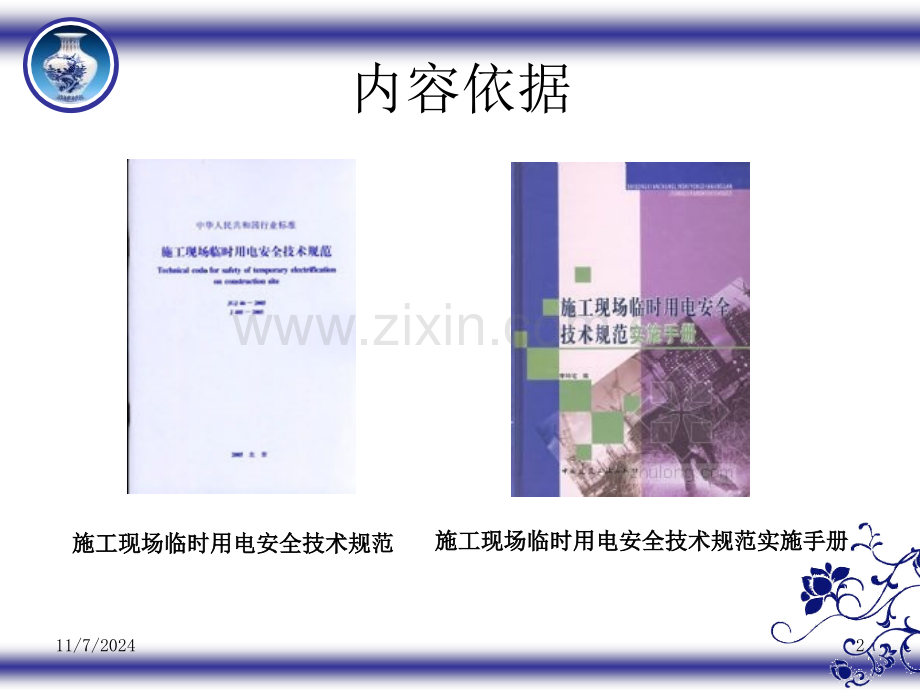

施工现场临时用电施工现场临时用电安全规范要点安全规范要点维修安装部电工岗位安全技能培训授课教师：王兴刚授课教师：王兴刚1内容依据施工现场临时用电安全技术规范施工现场临时用电安全技术规范施工现场临时用电安全技术规范实施手册施工现场临时用电安全技术规范实施手册11/7/20242主要内容1 1 总则总则2 2 术语代号（术语代号（*）3 3 临时用电管理临时用电管理4 4 外电线路及电气设备防护外电线路及电气设备防护5 5 接地与防雷接地与防雷6 6 配电室及自备电源（配电室及自备电源（*）7 7 配电线路配电线路8 8 配电箱及开关箱配电箱及开关箱9 9 电动建筑机械和手持电动工具电动建筑机械和手持电动工具10 10 照明照明3总则1.1.适用范围。适用范围。2.2.基本规定基本规定:1 1 采用三级配电系统；采用三级配电系统；2 2 采用采用TN-STN-S接零保护系统；接零保护系统；3 3 采用二级漏电保护系统。采用二级漏电保护系统。11/7/2024411/7/202456三级配电系统结构形式示意图（放射式配电）三级配电系统结构形式示意图（放射式配电）7TNS什么是什么是TN-S？为什么要用？为什么要用？11/7/20248TNS系统：就是工作零线与保护零线分开设置的接零保护系统。T 电源中性点直接接地。N 电气设备外露可导电部份通过零线接地。S 工作零线（N线）与保护零线（PE线）分开的 系统。原则二：采用原则二：采用TN-S TN-S 接零保护系统接零保护系统 91工作接地；工作接地；2PE线重复接地；线重复接地；3电气设备金属外壳（正常不电气设备金属外壳（正常不带电的外露可导电部分）；带电的外露可导电部分）；L1、L2、L3相线；相线；N工作零线；工作零线；PE保护零线；保护零线；DK 总电源隔离开关；总电源隔离开关；RCD总漏电保护器总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；（兼有短路、过载、漏电保护功能的漏电断路器）；T 变压器变压器TN-S 接零保护系统接零保护系统10某工地接地保护示意图某工地接地保护示意图TN-S 接零保护系统接零保护系统11 采用二级漏电保护系统是指：在施工现场基采用二级漏电保护系统是指：在施工现场基本供配电系统的总配电箱（配电柜）和开关箱首、本供配电系统的总配电箱（配电柜）和开关箱首、末二级配电装置中末二级配电装置中（注意）（注意），设置漏电保护器。，设置漏电保护器。原则三：采用二级漏电保护系统原则三：采用二级漏电保护系统 实行分级、分段漏电保护原则。实行分级、实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择总配电箱分段漏电保护的具体体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏电（配电柜）、开关箱中漏电保护器的额定漏电动作参数。动作参数。12 漏电保护器使用接线方法示意图漏电保护器使用接线方法示意图 配配 电电 箱箱 及及 开开 关关 箱箱专用变压器供电专用变压器供电TN系统系统三相四线制供电局部三相四线制供电局部TN-S系统系统13 规范从确保防止人体间接接触触电危害角度出规范从确保防止人体间接接触触电危害角度出发，对设置于开关箱和总配电箱发，对设置于开关箱和总配电箱(配电柜配电柜)的漏电保的漏电保护器的漏电动作参数作出了如下规定：护器的漏电动作参数作出了如下规定：1.开关箱开关箱一般场所一般场所 I I 30mA 30mA潮湿与腐蚀介质场所潮湿与腐蚀介质场所 I I15mA15mAT T0.1s0.1s（注意）（注意）如：潜水泵、夯土机械、如：潜水泵、夯土机械、类或类或类（塑料类（塑料外壳除外）手持式电动工具、地下室等所用外壳除外）手持式电动工具、地下室等所用开关箱中漏电保护器。开关箱中漏电保护器。142.总配电箱总配电箱 I I30mA30mA，T T0.1s 0.1s 但但 I ITT30mAs 30mAs（注意）（注意）151 1临时用电组织设计临时用电组织设计2 2电工及用电人员电工及用电人员3 3安全技术档案安全技术档案临时用电管理11/7/202416临时用电设备在临时用电设备在5 5台及台及5 5台以上台以上或设备总容量在或设备总容量在50KW50KW及及50KW50KW以上者，应编制临时用电施工组织设计。以上者，应编制临时用电施工组织设计。临时用电设备在临时用电设备在5 5台及以下和设备总容量在台及以下和设备总容量在50KW50KW以下者应以下者应编制安全用电措施和电气防火措施。编制安全用电措施和电气防火措施。临时用电施工组织设计必须由电气工程技术人员编制，技临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核。如实施过程中需变更临时用电施工组织设术负责人审核。如实施过程中需变更临时用电施工组织设计时应补充有关有关图纸资料。计时应补充有关有关图纸资料。临时用电施工必须单独绘制临时用电工程图纸，并作为临临时用电施工必须单独绘制临时用电工程图纸，并作为临时用电工程施工和应用的依据。时用电工程施工和应用的依据。临时用电工程必须经编制、审核、批准部门和使用单位共临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。同验收，合格后方可投入使用。临时用电施工组织设计编制要求11/7/202417外电线路防护外电线路防护外电线路及电外电线路及电气设备防护气设备防护电气设备防护电气设备防护 外电线路及电气设备防护外电线路及电气设备防护11/7/2024184、外电线路及电气设备防护、外电线路及电气设备防护为防止外电线路对现场施工构成的潜在危害，要做防护。为防止外电线路对现场施工构成的潜在危害，要做防护。外电防护措施：外电防护措施：1 1）绝缘；）绝缘；2 2）屏护；）屏护；3 3）安全距离；）安全距离；4 4）限制放电能量；）限制放电能量；5 5）24V24V及以下安全特低电压及以下安全特低电压。外电线路防护外电线路防护无防护任何防护设施不得进行施工无防护任何防护设施不得进行施工19第4.1.1条 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。20第4.1.2条 在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。21第第4.1.3条条 施工现场的机动车道与外电架空线路交叉时，架空施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定。线路的最低点与路面的最小垂直距离应符合下表规定。22第第4.1.4条条 起重机严禁越过无防护设施的外电架空线路作业。起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表规定。最大偏斜时与架空线路边线的最小安全距离应符合下表规定。23第第4.1.5条条 施工现场开挖沟槽边缘与外电埋地电缆沟施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于槽边缘之间的距离不得小于0.5m。24保护接零2接地与接地电阻3防雷4一般规定1接地与防雷接地与防雷11/7/202425 1、在在施施工工现现场场专专用用变变压压器器的的供供电电的的TN-STN-S接接零零保保护护系系统统中中，电电气气设设备备的的金金属属外外壳壳必必须须与与保保护护零零线线连连接接。保保护护零零线线应应由由工工作作接接地地线线、配配电电室室（总总配配电电箱箱）电电源侧零线或总漏电保护器电源侧零线处引出。源侧零线或总漏电保护器电源侧零线处引出。一般规定11/7/202426 2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保护一致。不得一部分设备做保护接零，另一部分设备做保护接地原系统保护一致。不得一部分设备做保护接零，另一部分设备做保护接地。采用采用TNTN系统做保护接零时，工作零线（系统做保护接零时，工作零线（N N线）必须通过总漏电保护器，保护零线线）必须通过总漏电保护器，保护零线（PEPE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部部TN-STN-S接零保护系统接零保护系统。一般规定11/7/202427保护接零1 在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零：1）电机、变压器、电器、照明器具、手持式电动工具的金属外壳；2）电气设备传动装置的金属部件；3）配电柜与控制柜的金属框架；4）配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；5）电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；6）安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。11/7/202428主要内容总则总则术语代号（术语代号（*）临时用电管理临时用电管理外电线路及电气设备防护外电线路及电气设备防护接地与防雷接地与防雷配电室及自备电源（配电室及自备电源（*）配电线路配电线路配电箱及开关箱配电箱及开关箱电动建筑机械和手持电动工具电动建筑机械和手持电动工具照明照明11/7/2024291 1架空线路架空线路2 2电缆线路电缆线路3 3室内配线室内配线配电线路11/7/20243011/7/202431电缆线路1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。2 电缆截面的选择应符合规定，根据其长期连续负荷允许载流量和允许电压偏移确定。3 电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。4 电缆类型应根据敷设方式、环境条件选择。埋地敷设宜选用铠装电缆；当选用无铠装电缆时，应能防水、防腐。架空敷设宜选用无铠装电缆。11/7/2024325 电缆直接埋地敷设的深度不应小于0.7m，井应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。11/7/202433配电箱及开关箱配电箱及开配电箱及开关箱关箱2007.01电器装置的选择电器装置的选择使用与维护使用与维护配电箱及开关箱的设置配电箱及开关箱的设置11/7/202434八、配电箱与开关箱八、配电箱与开关箱P66页8.1.2：总配电箱应设在靠近电源的区域；分配电箱应设在用电设备或负荷相对集中的区域，且与开关箱距离不得超过30m；开关箱与其控制的固定式用电设备的水平距离不宜超过3m；8.1.3：严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）；8.1.4：动力、照明开关箱必须分设；35八、配电箱与开关箱八、配电箱与开关箱P66页8.1.8:固定式配电箱、开关箱的中心点与地面的垂直距离为1.41.6m；移动配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.81.6m；8.1.11：N、PE线必须分别通过N、PE端子板连接；N端子板必须与金属电器安装板绝缘，PE端子板必须与金属电器安装板做电气连接；8.1.15：进出线口应设箱体的下底面；8.1.17配电箱、开关箱外形结构应能防雨防尘；36八、配电箱与开关箱八、配电箱与开关箱P68页隔离开关、漏电保护器隔离开关、漏电保护器的安装要求：8.2.3：总配电箱应装设电压表、总电流表、电度表等；8.2.4：分配电箱应装总隔离开关、分路隔离开关及总、分断路器或总、分熔断器。8.2.5：开关箱必须装设隔离开关；8.2.8、8.2.10、8.2.11：漏电保护器应装设在总配电箱、开关箱靠近负荷一侧，额定漏电动作电流和动作时间：开关箱的30mA和0.1s；总配电箱的应大于30mA和大于0.1s，且乘积不大于30mAs。37分路隔离开关分路漏电保护器总配电柜38分配电箱中总隔离开关总漏电保护器工作零线(N)接线端子板与电器安装板绝缘分路隔离开关分路漏电保护器保护零线(PE）接线端子板照明分路漏电保护器连接箱门的连接线采用纺织软铜线N线及三根相线的标准颜色分配电箱电器配置39开关箱电器配置隔离开关N线接线端子板用于电焊机开关箱中的空载二次降压保护器3Kw以上设备的开关箱必须装断路器漏电保护器PE线接线端子板纺织软铜线进出电缆线孔40现场总配电箱设置情况41整齐的电器布置存在一个较大问题？42移动电箱违章设置情况43该电缆接线是否符合要求？44施工现场临时用电常见问题4.2分配电箱常见问题：箱门不上锁；缺少责任人或配线图；电器间距不符合要求；不安装总隔离开关，空气开关代替隔离开关；安装漏电保护器时参数过大，不安装PE线接线端子板，箱体与箱门间的PE线没有采用编织软铜线；安装了N线的接线端子板，但N线并没有通过其进行连接，而是直接进入电器；一部分分配电箱没有做重复接地，或做了重复接地但做法不符合要求；直接从分配电箱接用电设备；大部分没有设防护围栏，或设防护围栏时围栏不接保护零线。45施工现场临时用电常见问题4.3开关箱常见问题：箱体偏小，电器间距不符合要求，箱门与箱体间不连接PE线或用铜芯线代替编织软铜线，电器安装顺序不符合要求（隔离开关、断路器、漏电保护器），超过3Kw以上电器设备的开关箱中没有安装断路器，漏电保护器的参数不符合要求，移动式开关箱没有支架，离地高度不符合要求，一箱多机等。分包单位的开关箱大部分不符合要求。46施工现场临时用电常见问题5.两级保护：两级保护指总配电柜及开关箱必须安装漏电保护器。5.1总配电柜:漏电保护器中漏电动作时间与漏电动作电流的乘积不大于30Ams，漏电动作时间要大于0.1s，即漏电动作时间至少要选用0.2s，则漏电动作电流最大不超过150mA。5.2开关箱:中漏电保护器的漏电动作时间均为 0.1s，漏电动作电流为30mA，当使用类手持电动工具或在潮湿的地方使用电器时，漏电动作电流为15mA。5.3当采用三级保护时，在分配电箱中的每条分路上安装漏电保护器，漏电动作时间应为 0.1s，漏电动作电流应选用5075mA。47施工现场临时用电常见问题.保护零(PE)线引接不符合要求：源头引接不正确，在分配电箱、开关箱中没有安装PE线端子板，PE线导线截面偏小，没有按规范要求将PE线接到设备外壳、金属管道、金属架体上，采用2+1、3+1、4+1的形式连接PE线(采购的电缆中缺少PE线，就增加1根线作PE线)。7 7.采购的电缆线不合格，一是电缆中缺根PE线(节约费用)，二是电缆中没有淡蓝色(N线)和绿/黄双色线（PE线），采购的电线是新规范颁布前厂家生产的，这种电线中的N线是黑色的(采购人员不熟悉规范要求)。.电缆敷设不符合要求：架空敷设时高度不够，埋地敷设时没有设电缆沟或电缆沟不符合要求，没有方位标识，电缆随地敷设或穿越建筑物、脚手架，缠绕在钢筋、钢管上没有采取绝缘措施等。48临时用电中不规范的照片没有安装隔离开关，漏电保护器的铭牌不清楚没有接线罩，带电接头外露一个开关箱中安装了两个插座负荷线没有从接线孔进入没有N线、PE线端子板箱门没有接PE线不合格的开关箱不合格的开关箱49一箱多机这个插座的盖子没了，非常危险电缆没有从进出口孔进出PE连接线没有采用纺织软铜线不合格的开关箱50开关箱的额定漏电动作电流应不大于30mA。不合格的漏电保护器51非常危险的插线方式没有隔离开关、没有漏电保护器52没有支架，插头破损，用插线板外接设备，箱体严重偏小用插线板外接设备，一箱多机，照明与动力混箱，没有隔离开关没有区分线的颜色53漏电保护器烧坏了，就将线接到刀闸上，刀闸的熔断丝也烧了1根这样的刀闸也敢使用？54将漏电保护器安装在木板上代替开关箱55谢谢谢谢！56
