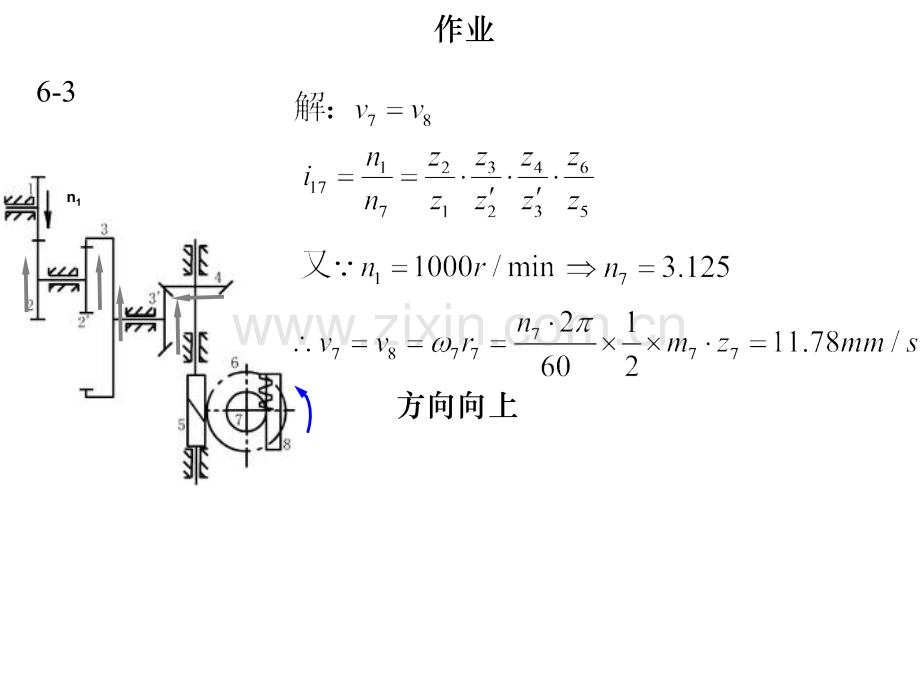

6 6章轮系作章轮系作业答案业答案作业6-3n1方向向上作业6-4作业6-7解：构件1、2-3-5、4组成周转轮系，构件5是系杆；构件5和6组成定轴轮系。图示轮系中，z1=z3=25，z5=100，z2=z4=z6=20，试区分哪些构件组成定轴轮系？哪些构件组成周转轮系？哪个构件是系杆H？求该轮系传动比i16=?作业6-8n1n3图示轮系，如果已知z1=12，z2=24，z3=14，z4=42，z5=20，z6=40，z7=1，z8=30，n3=360r/min，方向如图。(1)若n1=360r/min，按图示方向转，确定(2)n8的大小和方向；(2)若n1按图示相反方向回转（n3方向不变），确定n8的大小和方向。作业6-10n1n3解：A作业6-11（1）当固定齿轮4时，由构件4、5、6和H组成行星轮系，且n1=n6(2)当固定齿轮3时，由构件1、2、3、4（4为系杆H）组成行星轮系，由6、5、4、H组成差动轮系，整个轮系为一复合轮系。在图示的双级行星齿轮减速器中，各齿轮的齿数为：z1=z6=20，z3=z4=40，z2=z5=10，试求：(1)当固定齿轮4时，传动比i1H；(2)当固定齿轮3时，传动比i1H。作业6-12图示轮系，已知z1=z3=20，z2=30，z2=z3=10，z4=z4=40，z5=1(右螺旋)，n1=300 r/min，n5=100r/min，转向如图。求nH的大小和方向（在图中标出）。作业6-13在图示轮系中，已知各轮齿数为z1=z2=z3=z4=20，z2=z3=40，z5=z9=60，z6=z7=30，z6=z8=15，试求轮系的传动比i1H。
