公路工程质量检验评定标准JTG-F80-1-公路水运检测师.ppt

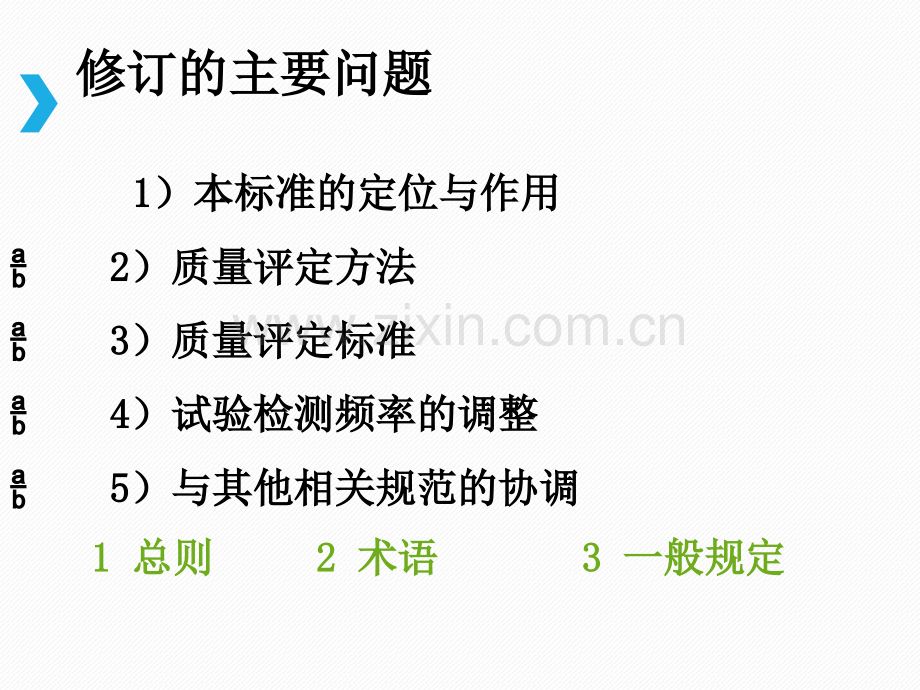

公路工程质量检验公路工程质量检验评定标准评定标准JTG-F80-JTG-F80-1-1-公路水运检测师公路水运检测师修订的主要问题修订的主要问题 1 1）本标准的定位与作用）本标准的定位与作用 2 2）质量评定方法）质量评定方法 3 3）质量评定标准）质量评定标准 4 4）试验检测频率的调整）试验检测频率的调整 5 5）与其他相关规范的协调）与其他相关规范的协调 1 1 总则总则 2 2 术语术语 3 3 一般规定一般规定n本次修订的主要技术内容n 1）取消公路工程质量评定评分法，采用合格率法对公路工程质量进行评定；n 2）结合我国公路工程质量水平不断提高的实际，确定了公路工程质量评定标准；n 3）为了提高试验检测效率，降低劳动强度，调整了相关的试验检测指标和检测频率；n 4）增加了精度高、检测效率高的快速检测方法；n 5）进一步加强对施工过程中重要技术指标的检验和评定，增加了相应的检验评定指标；n 6）本次修订，对公路工程质量检验评定标准的定位、适用范围、质量检验评定标准、质量检验评定程序以及路基、路面、桥梁、隧道、交通工程以及环保工程等进行了全面修订，进一步提高了本标准的权威性、刚性要求和可操作性。表表4.4.2-5 4.4.2-5 水泥粉煤灰碎石桩实测项目（增）水泥粉煤灰碎石桩实测项目（增）表表5.9.2 5.9.2 沉淀池实测项目（增）沉淀池实测项目（增）n抗 滑 桩n根据成孔工艺，按本标准第8.5.2条或8.5.3条评定。表表6.9.26.9.2土钉支护实测项目（增）土钉支护实测项目（增）n注：当土钉抗拔力抽检不合格的土钉数量超过检测数量的20时，将抽检的土钉数增大到3；如仍有20以上的土钉不合格，则该土钉支护工程为不合格。表表6.10.2-2 6.10.2-2 砌体框格防护实测项目（增）砌体框格防护实测项目（增）表表6.12.2 6.12.2 导流工程实测项目（改）导流工程实测项目（改）n表7.3.2 沥青混凝土面层和沥青碎(砾)石面层实测项目n增：矿料级配、沥青含量、马歇尔稳定度。n表8.2.2 桥梁总体实测项目 n增：桥面高程表8.3.1-4 钻(挖)孔灌注桩、地下连续墙钢筋安装实测项目（增）表8.3.2-1 钢丝、钢绞线先张法实测项目（增）n8.3.3 预应力管道压浆n1基本要求n1)压浆料及浆体的各性能指标必须符合施工技术规范规定。n2)预应力管道在压浆前应清除内部的杂物及积水。采用真空辅助压浆时，其气密性应达到有关技术规范要求的真空度。n3)同一管道压浆应连续一次完成，排气、排水孔应在原浆溢出后方可封闭。n4)应在设计规定的时间内进行压浆，不得有漏压浆的管道。n5)压浆及压浆完成后3日内，结构体及环境温度低于5时应采取防冻或保温措施。n6)按设计要求浇筑封锚混凝土。n2实测项目 见表8.3.3。表8.3.3 管道压浆实测项目（增）n3 外观鉴定n1)压浆后的进浆孔与出浆孔应充填密实，出现漏压浆时必须补压。n2)检测钻孔应填充密实，与主体混凝土表面平齐、颜色基本一致。n3)封锚混凝土应密实、平整。n表8.5.3 挖孔桩实测项目 取消：钢骨架底面高程表8.5.4-2 钢管桩制作加工实测项目（增）注：D为桩径，L为桩长，为壁厚。表8.5.5 地下连续墙实测项目 取消：原表中序号4及以后项目（增）表8.5.7 双壁钢围堰实测项目（增）表8.5.9 承台等大体积混凝土实测项目（改）n取消：原：“大体积混凝土结构实测项目”表8.5.10 灌注桩桩底压浆实测项目（增）n表8.6.1-3 墩、台帽或盖梁实测项目 增：大面积平整度n表8.7.2-1 梁、板或梁段预制实测项目 增：相邻梁段间错台n表8.7.2-2 梁、板安装实测项目 增：支座与梁、板底面接触率（）表8.7.2-3 先简支后结构连续梁实测项目（增）n表8.8.1 就地浇筑拱圈实测项目 n 取消：拱肋间距n表8.8.3-1 主拱圈安装实测项目 增：接头混凝土强度(MPa)表8.8.6-1 钢管拱肋节段制作实测项目（改变）n8.8.6-3 钢管拱肋混凝土浇筑实测项目 增：混凝土脱空率（）n表8.9.1-3 梁桥钢箱梁制作实测项目 n取消：盖板宽度表8.9.1-4 斜拉桥钢箱加劲梁段制作实测项目（增）注：L为量测长度。表8.10.1-5 结合梁斜拉桥的工字梁段制作实测项目（增）注：h为梁高。表8.9.1-6 悬索桥钢箱加劲梁段制作实测项目（改）注：L量测长度n表8.9.3 钢梁安装实测项目 n 增：支座与梁底面接触率（）n表8.10.1-1 斜拉桥塔柱实测项目 n增：大面积平整度(mm)n表8.10.1-2 横梁实测项目 n增：大面积平整度(mm)表8.10.2 索塔钢锚箱节段制作实测项目（增）表8.10.3 索塔钢锚箱节段安装实测项目（增）注：n为节段数。n表8.10.5-1 混凝土梁斜拉桥梁的悬臂浇筑实测项目 增：塔顶偏移(mm)n表8.10.5-2 混凝土梁斜拉桥梁的悬臂拼装实测项目 增：塔顶偏移(mm)n表8.10.6-1 钢梁斜拉桥箱梁段的悬臂拼装实测项目 增：塔顶偏移(mm)n表8.10.6-2 钢梁斜拉桥钢箱梁段的支架安装实测项目 增：相邻节段间对接错边(mm)n表8.10.7 结合梁斜拉桥工字梁段悬臂拼装实测项目 增：塔顶偏移(mm)n表8.11.2-1 预应力锚固体系制作实测项目 n增：拉杆、连接平板、连接筒、螺母、垫圈探伤表8.11.6 隧道锚的洞身开挖实测项目（增）表8.11.8 隧道锚的混凝土锚塞体实测项目（增）n表8.11.10-1 主索鞍安装实测项目 n增：高强螺栓扭矩n表8.11.10-2 散索鞍安装实测项目 n 取消：安装基线扭转(mm)表8.11.14 索夹制作与防护实测项目（改变）n表8.11.16 索夹和吊索安装实测项目 n取消：上、下游吊点高差表8.11.18 自锚式悬索桥主缆索股的锚固系统制作实测项目（增）表8.11.19 自锚式悬索桥主缆索股的锚固系统安装实测项目（增）表8.11.20 自锚式悬索桥吊索张拉和体系转换实测项目（增）表8.12.1 防水层实测项目（改）n表8.12.4 钢桥面板上摊铺式沥青混凝土铺装实测项目 n增：厚度(mm)8.12.7 伸缩装置安装实测项目（增）表8.12.12 钢护栏安装实测项目（增）n表8.12.13 桥头搭板实测项目 n取消：板顶纵坡表8.12.14 混凝土构件表面防护实测项目（增）n表9.8.2 箱涵浇筑实测项目 n 增：基础底面高程(mm)n表9.11.2 一字墙和八字墙实测项目 n取消：顶面高程n表10.3.2 明洞浇筑实测项目 n墙面平整度（mm）改为混凝土平整度（mm）表10.4.2 防水层实测项目（改）表10.7.2 喷射混凝土支护实测项目 空洞检测改为表10.8.2 锚杆支护实测项目 锚杆垫板改为长度（m），锚杆垫板改为基本要求项目。表10.9.2 钢筋网实测项目（改）表10.10.2 钢架支护实测项目（增）注:钢架临空一侧为内侧。n表10.10.2 仰拱实测项目 n增加：顶面（底板）高程（mm）表10.11.2 仰拱回填实测项目（增）表10.13.2 混凝土衬砌实测项目（增）表10.14.2 衬砌钢筋实测项目（改）注：d为钢筋直径。n表10.15.2 防水层实测项目 n增：双焊缝充气检查n表10.16.2 止水带检查项目 n增：固定点间距10.20.2 超前大管棚实测项目（增）表11.2.2 交通标志实测项目（改）表11.3.2路面标线实测项目（增）表11.4.2波形梁钢护栏实测项目（增）表11.5.2 混凝土护栏实测项目 地基压实度（%）改为基础厚度（mm）表11.6.2缆索护栏实测项目（改）表11.7.2突起路标实测项目（改）表11.8.2轮廓标实测项目（改）表11.9.2防眩设施实测项目（改）表11.10.2隔离栅和防落网实测项目（改）表11.11.2活动护栏实测项目（增）表11.12.2里程碑和百米桩实测项目表11.13.2避险车道实测项目表12.2.2 绿地整理实测项目（增）表12.4.2 草坪、花卉及地被种植实测项目（增）表12.5.2 砌块体声屏障实测项目（改）
