北京104-大厦三维数字化施工.ppt

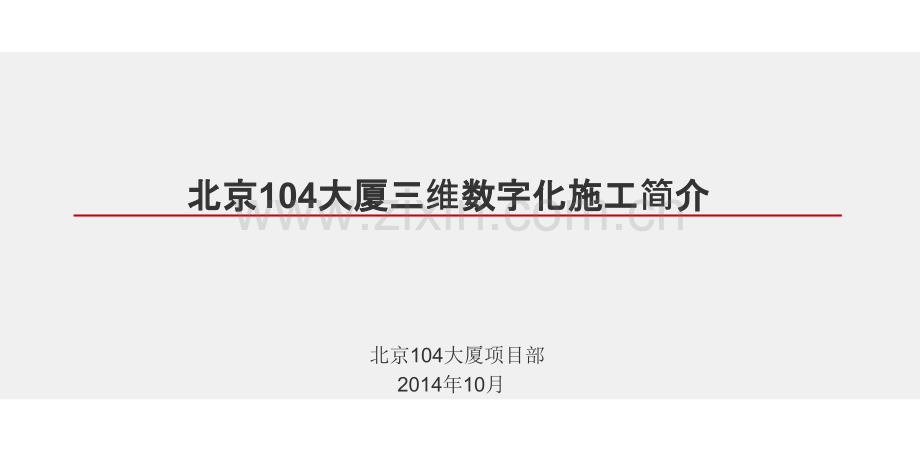

北京北京104大厦三大厦三维数字化施工数字化施工简介介北京104大厦项目部2014年10月 项 目 概 况项目名称:北京104大厦精装总包工程投资方:北京东方园林股份有限公司设计方:东联（上海）创意设计发展有限公司特殊结构设计:(美国)3D顾问:Angel Taborda Britch（西班牙）深化设计:北京市工业设计研究院施工方：苏州金螳螂建筑装饰股份有限公司 三维数字化施工背景介绍 北京104大厦项目，室内装修中的异形螺旋楼梯（魔豆），对大空间不规则螺旋楼梯的现场尺寸复核、测量定位和质量控制方面，采用常规测量工具和管理手段，已经无法满足项目管理需求。因此，本项目部采用先进的三维扫描结合全站仪技术，进行数字化施工，对原始钢结构基础尺寸进行复核，以及对本公司GRG装饰完成面进行质量监控，即三维数字化施工。魔豆整体效果图 魔豆整体效果图 魔豆效果图 魔豆效果图 异形螺旋楼梯3D结构模型视图 基 本 构 架模型3D打印BIM建模构建数字化检测、安装 模型3D打印技术 BIM建模：（1）三维扫描仪空间扫描（2）导出模型比对（3）装饰模型生产 三维激光扫描仪空间扫描FARO扫描仪扫描定位靶球 从扫描仪储存卡输出点云，导入至设备配套软件进行数据初步定位拟合处理。定位拟合处理：利用现场摆放的定准靶球，将多次扫描数据拼接成与实物相对位置完全吻合的等比例点云。确认点云拟合完成，直接将拟合后的数据导出，输入逆向建模软件进行逆向建模，常用软件Catia、Revit、Geomagic、Rhino。将点云导入专业的逆向建模软件，可以对复杂的点云进行建模前期的处理，为后续的逆向建模作准备。一、保留设计意图 通过Rhino参数化建模，解决异型螺旋楼梯的设计难度BIM数字化施工优势：施工图出到加工图深度复杂，异型，高曲面的设计与钢结构、机电、灯光专业的干涉检查参数化设计，快速变更3D贯穿设计、加工、安装全过程 二、符合结构力学设计原理三、提前完成项目交付四、减少 30%以上GRG耗材以及节省大量时间 根据现场钢结构进度，截至10月6日完成六层，采取先扫描完成的1-6F钢结构，由GRG厂家进行逆向建模，同时在钢结构施工的同时把GRG深化节点、灯具节点、安装节点、安装模拟等问题同步解决，大大节省了施工时间，同时保证了施工精度。精彩继续2014年10月
