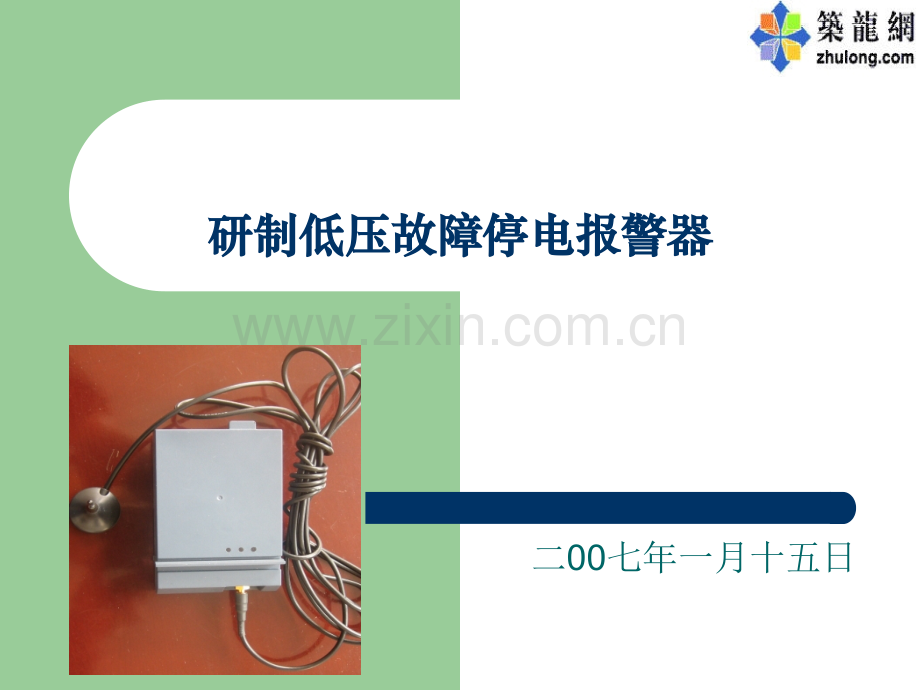

资源描述
研制低压故障停电报警器研制低压故障停电报警器 二00七年一月十五日小组概况小组概况 课题名称:课题名称:研制低压故障停电报警器成果类型:成果类型:创新型创新型 注册时间:注册时间:2006年年12月月活动日期:活动日期:2006年年8月月-2006年年12月月 注册号:景电注册号:景电-QC-06-12-QC-06-12 序号姓名姓别文化程度岗位小组职务1男大专所长组长2男高中副所长副组长3男高中班长组员4男高中班长组员5女大专业务收费组员6女高中电费计算组员7男高中线路工组员8男高中用电工组员9男高中用电工组员二、小组成员二、小组成员选题理由选题理由由于本所供电范围内低压电网运行的时间较长同时用户用电不规范,综合变安装了剩余电流漏电保护器以后,“漏保”动作频繁,低压停电时间增多,下面是2006年8月-9月份的“漏保”动作记录,我们作了相应的统计。配变名称动作时间报修时间报修送电时间停电动作原因忠溪台变2006-8-309:302006-8-313:304.02006-8-314:004.5低压漏电石立台变2006-8-508:102006-8-512:104.02006-8-513:105.0低压漏电东塘台变2006-8-910:202006-8-910:500.52006-8-912:001.7低压漏电罗山台变2006-8-913:002006-8-918:355.62006-8-919:256.4低压漏电忠溪台变2006-8-918:002006-8-919:001.02006-8-920:102.2低压漏电章坑台变2006-8-1809:202006-8-1817:107.82006-8-1818:108.8低压漏电马湾台变2006-8-1908:202006-8-1919:2011.02006-8-1920:1011.8低压漏电徐垄台变2006-8-2812:102006-8-2815:052.92006-8-2819:056.9高压缺相平桥台变2006-9-321:002006-9-415:2018.32006-9-417:4020.7低压漏电东塘台变2006-9-1513:102006-9-1513:300.32006-9-1514:401.5低压漏电章坑台变2006-9-1815:202006-9-1816:050.82006-9-1817:101.8线路重合闸马湾台变2006-9-1815:202006-9-1818:303.22006-9-1819:404.3线路重合闸茗源台变2006-9-2510:202006-9-2516:005.72006-9-2519:008.7低压漏电孙山台变2006-9-2512:152006-9-2516:003.82006-9-2518:005.8低压漏电吴山台变2006-9-2611:052006-9-2611:380.62006-9-2614:363.5低压漏电北山台变2006-9-3012:202006-9-3013:401.32006-9-3015:403.3高压缺相杨斜台变2006-9-3012:202006-9-3014:171.92006-9-3016:304.2高压缺相72.7101选题理由选题理由从上表中可以看出:1、8月份和9月份“漏保”动作频繁,低压停电总时长为101.1小时;2、在101小时的停电时间里面有72.7小时是报修前的停电时间,占总停电时间的72%,也就是说用户没有及时报修,而大大的延长了停电时间;3、平均每次报修时间是4.28小时。选题理由选题理由选题理由选题理由 2006年7月我局完成“漏保整治”以后,所有农村综合变都安装了剩余电流保护器,而相对薄弱的低压电网和农村用电的不规范与漏电保护器的灵敏动作成了一对相互矛盾的问题,抢修是否及时便成了解决这一的矛盾关键;选题理由选题理由提高供电可靠性是2006年全局的重要工作之一,从以上的分析可以看出缩短故障的报修时间,可以有效的减少故障停电时间,是提高供电可靠性的有效手段;选题理由选题理由同时如果缩短故障报修的时间,从而可以有效缩短低压故障停电时间,这也是优质服务的重要方面;于是我们对造成用户没有及时报修的原因作了如下分析故障报修不及时人环境方法离供电所较远交通不便不知道停电原因没有报修意识不知道报修方法停电不会对生活造成影响正常停电通知不能到位通迅不便宣传力度不够等待送电等待他人报修针对以上所有未端因素,结合前面的故障实例作了进一步的分析配变名称报修停电时间实际停电时间延迟报修的原因忠溪台变4.04.5误以为是正常停电石立台变4.05.0停电不会对生活造成影响东塘台变0.51.7及时罗山台变5.66.4停电不会对生活造成影响忠溪台变1.02.2及时(等待他人报修)章坑台变7.88.8误以为是正常停电马湾台变11.011.8停电不会对生活造成影响徐垄台变2.96.9误以为是正常停电平桥台变18.320.7停电不会对生活造成影响东塘台变0.31.5及时章坑台变0.81.8及时马湾台变3.24.3停电不会对生活造成影响茗源台变5.78.7停电不会对生活造成影响孙山台变3.85.8通迅不便吴山台变0.63.5及时北山台变1.33.3等待他人报修杨斜台变1.94.2等待他人报修72.7101选题理由选题理由序号原因所受影响的停电时间(小时)次数(次)1停电不会对生活造成影响47.862等待他人报修3.223通迅不便3.814不知道停电原因14.735离供电所较远006交通不便007及时2.258合计72.217选题理由选题理由47.863.223.8114.7301020304050停电不会对生活造成影响通迅不便所受影响的停电时间次数等待他人报修不知道停电原因l从上图中可以看出“停电不会对生活造成影响”的原因是使报修延迟的最主要原因,其次是“用户不知道停电原因”。选题理由选题理由l事实上“停电对生活不会造成影响”这个原因是无法采取任何措施的,当然我们更无法对故障停电进行事先通知,那样就不存在报修延时的问题。我们不能对以上存在的主要原因采取措施,那么只能从设备本身想办法,于是想到了“故障自动报警”。l为此我们成立了QC小组,以“研研制制低低压压故故障障停停电报警器电报警器”为课题开展活动。选题理由选题理由目标设定目标设定 从上面的分析可以看出,我们不能对目标进行分解,低压发生故障以后如果不能实现自动报警就只能等待用户报修。如果能实现自动报警就能将报修时间缩得很短。因此我们将目标定为低压故障报修平均时间低压故障报修平均时间4.284.28小时缩短到小时缩短到接近于接近于0(即:变压器停电后能马上得到通知)。提出方案提出方案小组成员开动脑筋,充分发挥了创造性思维,提出了很多方案,经过讨论和归纳,选取以下三个比较可行的方案。方案一、在现场安装故障警铃,提醒台变临近的用户报修;方案二、利用短信模块,发送停电信息到指定的手机上;方案三、安装固定电话,利用电话自动拨号报警;提出方案提出方案方案分析结果在现场安装故障警铃,提醒台变临近的用户报修优点:制作现场停电报警器较容易、可能市场上有成品,只要经过简单改造就可以使用;缺点:还是要通过人工传达,仍然存在其他原因耽误报修的可能不选利用短信模块,发送停电信息到指定的手机上优点:能够很及时的报警,无线信号覆盖面广,可以实现报修时间为0的目标;缺点:制作难度较大,成本相对较高选定安装固定电话,利用电话自动拨号报警优点:制作容易,能实现及时报修。缺点:安装维护不方便,电话线的架设比较困难,有些地方没有条件。不选提出方案提出方案经过综合评价我们选定了方案二:利用短信模块发送停电信息到指定的手机上1、流程图、流程图查 找 适 合使 用 的 短信模块上 网 查 阅相关产品了 解 相 关的 市 场 信息设计停电信号的采集电路设计短信模块的外围(启动)电路设定报警器的工作方案,及原理说明实物制作现场安装及试验2、对策表、对策表(根据流程图制度对策表)(根据流程图制度对策表)序号对策措施负责人完成时间1查阅相关的信息资料及技术资料上网查阅以及咨询业内人士确定短信模块型号梅盛先2006-9-302设计停电信号的采集电路研究综合变“漏保”的工作原理,变压器低压侧的停电信息从“漏保”外部端子采集吴荣青任云奎张叶升2005-10-303设计短信模块的外围电路根据选定的短信模块要求设计启动电路吴荣青张秀丹2006-10-304设定报警器的工作方案,及原理说明根据第2、第3步的设计结果进行进一步的组合任益平林丽芬2006-10-305实物制作根据前面的工作原理进行实物制吴荣青2006-11-306现场安装及试验选定一个台变进行试点工作周大兄2006-12-15对策实施对策实施1、查阅相关的信息资料及技术资料我们在网上查到杭州德立公司在进行短信模块的开发,经联系后,因为我们对模块的功能要求较低,该公司愿为我们提供了只要一接通电源就能发出一组设定的信息的模块,单只价格400元。(网上查到的相关能够实现停电后自动发送报警信息的产品也有,“负控”装置就是其中之一,功能齐全但价格很高,单价在4000元以上。)对策实施对策实施l2、设计停电信号的采集电路l我们对现在使用的“乾龙”QLL1-100的剩余电流动作断路器的工作原理进行分析。发现,在断路器”的外壳有机械式的分合闸指示,我们利用这个指示启动短信模块的工作电路进行短信发送。对策实施对策实施(改造前的分合指示)(改造前的分合指示)分闸时的指示位置合闸时的指示位置对策实施对策实施(改造后的分合指示)(改造后的分合指示)分闸时的状态合闸时的状态l上面是我们第一次设计完成的改造方案,这个方案因为安装时需要对“漏保”的外壳进行加工,虽然对安全运行不会有任何影响,但安装不是很方便,在试运行后重新选取了一种“双位”开关.安装方便,不需要对原设备进行改动,且有成品购买,每只2元.如下图所示对策实施对策实施对策实施对策实施(改进后的分合指示改进后的分合指示)分闸时的状态合闸时的状态对策实施对策实施3、设计短信模块的外围电路因为我们要实现停电时发送信号,那么模块的工作电源无法使用变压器低压侧的电源。模块的工作电源要使用电池,而该电池的充电要能自动控制。杭州德立公司为我们提供了技术支持。对策实施对策实施l4、有了前面的努力,我们的“停电报警器已初具模形,其工作原理如下图所示对策实施对策实施短信模块电源模块断路器分合指示器簧片对策实施对策实施 正常情况下,电源充电,短信模块开路,当断路器跳闸时,分合指示器动作,将簧片顶上,接通短信模块的电源,短信模块给指定的手机发出一个信息,因为每一个模块都有一个SIM卡,只要收到特定的信号我们就知道是哪一个台变跳闸停电。对策实施对策实施在我们制作完成的试用期间发现,在“漏保”动作后能自动恢复,而我们不明情况还是赶往现场.偏远地点往反时间需要2小时.于是我们在原有基础之上加了一个接点,使变压器低压侧运行状态改变(从合闸到分闸,从分闸到合闸)时就能发出相应的信号.工作原理如下图:对策实施对策实施短信模块电源断路器合闸状态双位开关合闸信号“漏保”对策实施对策实施短信模块断路器分闸状态双位开关分闸信号“漏保”电源模块对策实施对策实施l5、现场安装及试验我们将“故障停电报警器”在忠溪村配变上安装并进行了试验,进行了多次测试,以及长时间的运行,三个设定的号码都能同时及时的收到了变压器低压侧运行状态改变的信息。我们设定的信息分别为“台变低压跳闸”、“台变低压合闸”效果检查效果检查 在我们正式安装后,忠溪村台变在12月18日13时20分跳闸一次,我们收到信息半个小时后到达现场,村民还不知道已经停电。下表是我们结合台区巡视时在不同时间和不同地点手动测试的时间记录效果检查效果检查效果检查效果检查l从上面的试验结果可以看出,两部手机在10次停电收到信息的平均时间是42.9秒和38.9秒。而且接收率是100%。相对于原来以小时为单位的报修时间,现在以秒为单位的报修时间可以略去不计。(原来的报修时间为4.28小时3600=15395.3秒)我们设定的报修时间接近于“0”的目标实现15395.342.90020004000600080001000012000140001600018000原有报修时间现在报修时间目标总结总结 1、通过本次活动,所有的成员都拓宽了知识面,在解决短信模块的使用以及其他的任何一个环节,每一个成员都充分地发挥开拓创新的精神;2、低压停电报警器的有效使用使我们对“漏保”的维护和管理更加的到位,以及低压运行资料更加实际有效;3、低压停电报警器的有效使用使我们的优质服务有了更具体的表现;巩固措施及下一步计划巩固措施及下一步计划l1、现在报警器的外型还是分体式的,没有制作工艺要求,所以下一步我们将从制作的工艺要求着手,将其进一步完善。l2、如果建立一个短信平台,同时使每一次分闸或合闸都能发一个信息到与电脑接通的模块上,我们就可以进一步自动统计供电可靠性。l3、局里已经将该成果作为优质服务亮点工程上报市局。我们将进一步结合运行实际使停电报警器更实用,更可靠。l4、推广使用后,进一步制定使用和维护手册。巩固措施及下一步计划巩固措施及下一步计划发布结束发布结束谢谢!
