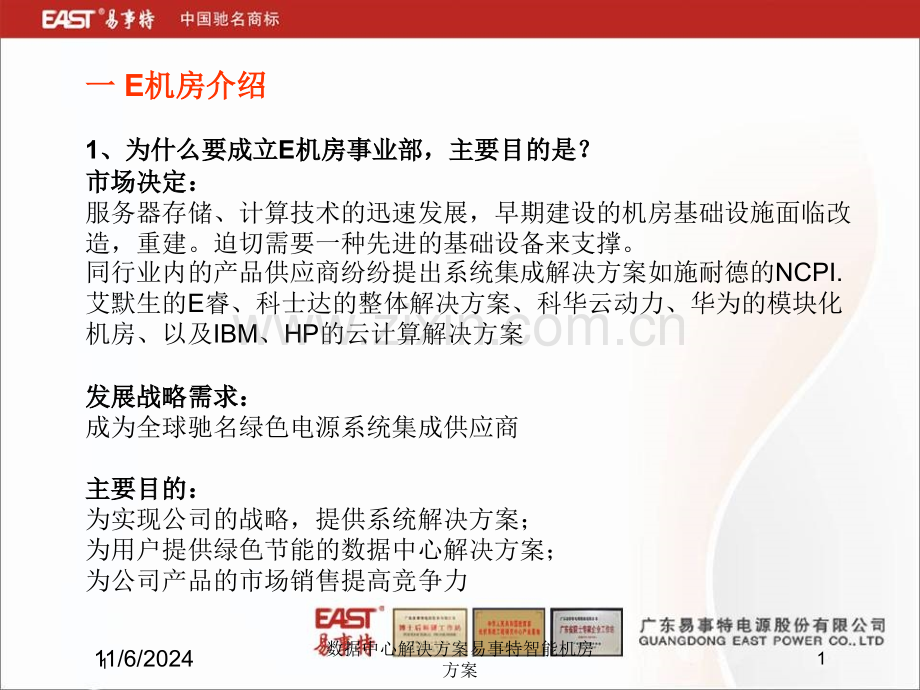

1一一 E机房介绍机房介绍1、为什么要成立、为什么要成立E机房事业部，主要目的是？机房事业部，主要目的是？市场决定：市场决定：服务器存储、计算技术的迅速发展，早期建设的机房基础设施面临改造，重建。迫切需要一种先进的基础设备来支撑。同行业内的产品供应商纷纷提出系统集成解决方案如施耐德的NCPI.艾默生的E睿、科士达的整体解决方案、科华云动力、华为的模块化机房、以及IBM、HP的云计算解决方案发展战略需求：发展战略需求：成为全球驰名绿色电源系统集成供应商主要目的：主要目的：为实现公司的战略，提供系统解决方案；为用户提供绿色节能的数据中心解决方案；为公司产品的市场销售提高竞争力1数据中心解决方案易事特智能机房方案11/6/202422、E机房定义，建设理念？优点？机房定义，建设理念？优点？定义：定义：采用先进的高可靠设备和标准化手段，为用户建造一个绿色、节能的数据中心机房称之为易事特数据中心机房即E机房理念：理念：高可靠性与安全性；随需增长、快速部署的灵活性；绿色环 保、高效节能的经济型；全面监控管理的智能性优点：优点：提供全面的绿色、节能解决方案，解决数据中心的能源浪费、局部过热、单点故障、扩容能力差、管理效率低的问题3、易事特数据中心建造依据标准、易事特数据中心建造依据标准GB50174-2008 (电子信息系统机房设计规范)TAI942-2005 (数据中心的通信基础设施标准)2数据中心解决方案易事特智能机房方案11/6/20243一三DCIE：就是基础设施使用效率，主要反应单机柜面积所能承载的服务器设备功率。传统数据中心的单机柜一般在1-3KW之间，而现代的单机柜承载功率达4KW以上.二，二，目前数据中心的问题及简要分析目前数据中心的问题及简要分析 数据中心问题聚焦 1、运行成本不断增加 2、机房过冷与局部出现过热 机房过热原因机房过热原因 精密空调制冷量不足;机房气流组织不合理（混风），精密空调制冷效率低 3、发展扩容与自动化3数据中心解决方案易事特智能机房方案11/6/20244过热危害及常见解决方式 设备运行温度超标，造成宕机情况，严重影响系统运行；设备运行温度超标，造成宕机情况，严重影响系统运行；设备长期处于高温运行，运行风险增加，温度升高将导致设备长期处于高温运行，运行风险增加，温度升高将导致:磁盘会因热涨效应造成记录错误；网络设备传输误码率增高甚至失效；服务器硬盘损坏、引起火灾等；温度每升高10，计算机的可靠性就下降25、使用寿命将减少50%；以往的机房主要有以下解决方案以往的机房主要有以下解决方案：1、增加精密空调数量，解决过热问题2、采用通风机送风，增大机房内热交换能力3、采用冰块冷却，过热区用冰块降温4数据中心解决方案易事特智能机房方案11/6/20245数据中心能耗分配现有机房能耗分配状况现有机房能耗分配状况标准机房能耗分配标准机房能耗分配IT设备及网络通信设备：30%IT设备及网络通信设备：50%空调的通风及加湿系统：14%空调的通风及加湿系统：12%空调的制冷系统：36%空调的制冷系统：25%变压器/UPS供电系统：18%变压器/UPS供电系统：10%照明设施：2%照明设施：3%5数据中心解决方案易事特智能机房方案11/6/20246电源使用效率（电源使用效率（PUE）=IDC设备总负载设备总负载/IT设备负载设备负载电源使用效率衡量值电源使用效率衡量值（PUE)PUE就是基础设施的功耗，主要反应的是供电制冷的功耗问题。国内传统数据中心的PUE一般在2.2-2.8之间，而现代机房一般在1.62.0之间；6数据中心解决方案易事特智能机房方案11/6/20247机房能耗分析机房能耗分析据最近的统计数据显示，数据中心冷却成本大约占总能源账单的50%。根据国际正常运行时间协会Uptime Institute的统计，由于数据中心机房内气流组织不合理，用于冷却的冷空气有60%都浪费了，目前多数IDC机房存在局部过热或过度冷却问题，相应的机房空调机组耗能也比设计工况增加耗电50%以上，最终造成机房居高不下的高额运行费用。故此，优化数据中心气流组织是排在第一位最有价值的绿色计划！故此，优化数据中心气流组织是排在第一位最有价值的绿色计划！数据中心解决方案的提出：数据中心解决方案的提出：数据中心机房建设为数据中心提供关键的基础设施支持，而由于空调送、回风气流组织的不合理，造成数据中心空调冷风利用率低，数据中心出现局部热点；绿色节能数据中心，主要是通过改善机房基础设施的搭建，在风道管理和气流组织设计上做到更加的合理和高效，从而使得能源利在风道管理和气流组织设计上做到更加的合理和高效，从而使得能源利用率更高，实现解决局部过热及节能降耗的问题。用率更高，实现解决局部过热及节能降耗的问题。7数据中心解决方案易事特智能机房方案11/6/20248 三，三，易事特数据中心解决方案易事特数据中心解决方案1、一站式绿色节能解决方案一站式绿色节能解决方案采用国际标准的工业机柜600*1100*2000(mm)，对供电、冷却、UPS、电池等设备模块化设计，以有效的精密配电，高效的端到端送风系统，全面的监控管理，为IT核心设备建造高可靠、高可用的物理基础和运行环境，提高核心设备的能源利用率，解决数据中心核心设备散热的局部热点问题。适用于政府、金融、企业、教育等小型数据中心机房，为数据数据中心建设提供一站式解决方案8数据中心解决方案易事特智能机房方案11/6/20249一体化方案系统结构导线架弱电进出线孔回风管弱电桥架强电桥架送风管机柜底座内衬有机玻璃的密闭门9数据中心解决方案易事特智能机房方案11/6/202410送风模块送风模块28-28-3030222211一站式方案机柜内部气流管理ADUADU封闭盲板封闭盲板送风模块根据送风温度、压力控制送风口闭合盲板提供了屏障功能，截断了热空气短路循环的路径ADU风扇主动排热系统，可以有效改进机柜内的空气流通，减少短路循环和提高机柜利用率10数据中心解决方案易事特智能机房方案11/6/202411风量风阀 在机房内服务器机柜的排风口安装温度传感器，实时检测机房内机柜的出风温度，在机柜的送风口安装智能风量控制系统，根据以上检测的数据变化调节机柜的送风量，满足服务器机柜的散热要求，避免局部温度过高；精确送风控制方式风扇模块 在机柜出风口出加装多个固定风量风扇组成的风扇模块，可以根据实际所需开启不同数量的风扇，其中一个风扇做为备用，当风扇运行时发生故障将自动开启备用风扇；所有风扇以先开启、先关闭的原则开启和关闭，做到风扇的平均使用；11数据中心解决方案易事特智能机房方案11/6/202412名名 称称下送风机柜结构特点下送风机柜结构特点送风方式机柜下送风经过风道后向机柜后回风；送风多少机柜根据设备安装的功率大小来调节送风风口；尺寸按照国际19“标准设计，满足机架式设备安装要求；结构框架结构强度高，静态承重1000Kg，前后门开启角度180；电气预留PDU安装位置，并且不影响U立柱设备的安装；进出线具有上下进出线孔、并柜设计附件具备层板、支架、散热模块、盲板、理线槽等附件 一站式服务器机柜（下送风机柜）结构特点一站式服务器机柜（下送风机柜）结构特点12数据中心解决方案易事特智能机房方案11/6/202413一站式方案运行机理及优势机柜架构机柜架构：安装简便、机柜功能完善、快速部署机柜美观大方，成列并柜扩容升级方便气流组织流组织：精确的送风系统，机柜内部气流组织高效合理；功率密度可承受4KW封闭空间封闭空间：隔离冷热通道，改变降温顺序、避免气流短路、减少冷量散失，低噪音、防尘13数据中心解决方案易事特智能机房方案11/6/202414一站式解决方案特点：一站式解决方案特点：1、系统能提供完整IT机房的基础架构，实现快速一站式建设和智能管理。2、专用的风道送风管理，温度，风量一体化联动设计，达到了绿色节能的效果。3、使客户在设计整个机房系统时只需要考虑服务器、交换机等IT主设备的选型，从而使客户更加关注于自身的核心业务发展。14数据中心解决方案易事特智能机房方案11/6/202415 三，三，易事特数据中心解决方案易事特数据中心解决方案 2、遏制气流的冷池结构数据中心解决方案概述概述节能环保是社会发展不可阻挡的主旋律，也是各企业必须要达到的目标。能耗是数据中心最大的成本所在，因此数据中心的节能降耗是企业节能减排、降低运营成本的关键所在。为满足这一需要，根据多年的实践经验，EAST为客户量身订做了一套高效、安全、稳定、绿色的数据中心气流遏制与管理(冷池)系统。通过改善空气循环提高制冷利用率有效降低PUE值，延长设备使用寿命。同时改善日益增长的刀片式服务器、核心交换机等大热量、高密度设备造成的热点问题。适用于政府、金融、企业、等中、大型数据中心机房，为数据中心建设提供绿色节能的先进解决方案.遏制气流的冷池结构分为内冷池结构和外冷池结构.（1）外冷池数据中心解决方案（2）内冷池数据中心解决方案15数据中心解决方案易事特智能机房方案11/6/202416气流遏制与管理的气流遏制与管理的隔离控制装置系列隔离控制装置系列精确送风装置通道顶部密封装置过道密封装置冷池结构特点冷池结构特点1.模块化模块化每两台机柜和一块顶板构成一个模块，通道由两扇门每两台机柜和一块顶板构成一个模块，通道由两扇门和多个和多个 模块组成，可随意添加或移动机柜而不影响通道封闭。模块组成，可随意添加或移动机柜而不影响通道封闭。2.智能化智能化 通道顶板可翻转设计，通过智能控制箱通道顶板可翻转设计，通过智能控制箱 与消防进行联与消防进行联动，收到火灾信号时顶板打开，消动，收到火灾信号时顶板打开，消 防气体进入通道灭火。防气体进入通道灭火。3.安全性安全性通道门和顶板材质均为冷轧钢板和钢化通道门和顶板材质均为冷轧钢板和钢化 玻璃，不易燃玻璃，不易燃不助燃，符合消防要求，安全性高。不助燃，符合消防要求，安全性高。4.稳定性稳定性产品根据机柜尺寸精心设计，与产品根据机柜尺寸精心设计，与 机柜紧密结合，稳定机柜紧密结合，稳定性高，使用寿命长。性高，使用寿命长。冷池结构特点冷池结构特点1.模块化模块化每两台机柜和一块顶板构成一个模块，通道由两扇门每两台机柜和一块顶板构成一个模块，通道由两扇门和多个和多个 模块组成，可随意添加或移动机柜而不影响通道封闭。模块组成，可随意添加或移动机柜而不影响通道封闭。2.智能化智能化 通道顶板可翻转设计，通过智能控制箱通道顶板可翻转设计，通过智能控制箱 与消防进行联与消防进行联动，收到火灾信号时顶板打开，消动，收到火灾信号时顶板打开，消 防气体进入通道灭火。防气体进入通道灭火。3.安全性安全性通道门和顶板材质均为冷轧钢板和钢化通道门和顶板材质均为冷轧钢板和钢化 玻璃，不易燃玻璃，不易燃不助燃，符合消防要求，安全性高。不助燃，符合消防要求，安全性高。4.稳定性稳定性产品根据机柜尺寸精心设计，与产品根据机柜尺寸精心设计，与 机柜紧密结合，稳定机柜紧密结合，稳定性高，使用寿命长。性高，使用寿命长。16数据中心解决方案易事特智能机房方案11/6/202417采用热通道气流遏制比采采用热通道气流遏制比采用冷通道气流遏制多取得用冷通道气流遏制多取得 43%43%节能效果节能效果冷通道遏制冷通道遏制热通道遏制热通道遏制制冷系统可以设置为更高的送风温度消除局部过热点延长节能冷却模式运行时长加湿/除湿成本降低更好的物理基础设施整体使用率,适度规划带来的设备 高效率运行冷热通道遏制冷热通道遏制17数据中心解决方案易事特智能机房方案11/6/202418冷池方案配置冷池方案配置1、组成冷热遏制系统至少需要2台以上机柜，并且都是以偶数增加。2、机柜尺寸：600mm宽度*1100mm/1200mm深度*2200mm高序号序号系统名称系统名称配配 置置规格型号规格型号说说 明明单位单位数数 量量1 1机柜系统机柜系统冷池服务器机柜 EA6142B-LC11.后门为双开网孔门 2.分段式左右侧门 3.颜色为黑色。4.尺寸要求：600宽*1200深*2200高(mm)台22 2密闭通道组件EA6245B-LC1通道顶部密封装置、过道密封装置、密闭附件等。套13 3快开封板QENV3UB用于19英寸机柜面板封闭，改善机柜气流组织，谨防气流短路现象，具有快速装卸的特点块2518数据中心解决方案易事特智能机房方案11/6/202419（1）外冷池）外冷池 将服务器机柜面对面排列形成通道，并在通道两端及顶部进行封闭设计，构成一个冷空气室-冷池结构，使IT设备散热所需的冷空气和排放的热空气完全隔离，阻止数据中心冷、热气流混合，并以此提高制冷设备工作效率，解决了数据中心高密度IT设备局部过热问题，降低了PUE值，使数据中心达到绿色和节能的目的。19数据中心解决方案易事特智能机房方案11/6/202420用于外冷池结构的服务器机柜用于外冷池结构的服务器机柜名名 称称服务器机柜的应用特点服务器机柜的应用特点送风方式机柜前送风经过设备后向机柜后部送风；尺寸按照国际19“标准设计，满足机架式设备安装要求；结构框架结构强度高，静态承重1000Kg，没有前门，专用冷池结构附件安装电气位置预留PDU安装位置，不影响U立柱设备的安装；进出线具有上下进出线孔、并柜设计附件具备层板、支架、散热模块、盲板、理线槽等附件20数据中心解决方案易事特智能机房方案11/6/202421外冷池结构解决方案原理外冷池结构解决方案原理把两排机柜中间及顶部的冷通道完全封闭，95%左右的冷风可以直接送到冷通道内而进入服务器机柜，所有机柜排出的热风被空调机组吸回，热风不再进入到机柜的前面。21数据中心解决方案易事特智能机房方案11/6/202422外冷池结构解决方案特点外冷池结构解决方案特点1、有效防止了冷热气流短路，或者混合，进入空调的回风口，提高了空调系统的风量利用率和冷风利用率，降低了空调系统的能耗。2、能有效地集中冷量对设备进行供冷调节。对数据中心的设备功率进行针对性供冷，解决数据中心设备局部过热，过冷的问题。3、整体美观，具有消防应急措施，发生火灾时能打开封闭的天窗供灭火气体淹没设备。22数据中心解决方案易事特智能机房方案11/6/202423产品应用产品应用某大学机房效果图某大学机房效果图某医疗机房效果图某医疗机房效果图23数据中心解决方案易事特智能机房方案11/6/202424目前冷池结构数据中心目前冷池结构数据中心某大学数据中心某大学数据中心广州新一代数据中心广州新一代数据中心南京大学数据中心南京大学数据中心某某IDC数据中心数据中心24数据中心解决方案易事特智能机房方案11/6/202425（2）内冷池）内冷池内冷池结构方案特点内冷池结构方案特点第一、将冷空气局限在机柜小环境中，冷空气必须通过机柜才能释放到机房、实现空气循环，有利于机柜中所有设备散热，可彻底解决机柜中局部过热问题；第二、将冷热气体完全隔离，提高了回风温度，解决了机房环境温度过低、机柜设备温度过高的困境，避免了空调无效工作，提高了制冷效率和制冷效果；第三、冷池技术可有效降低机房能源消耗率P U E 数值，提高数据中心效率（DCE，Data Center Efficiency），可增加机柜设备存放密度，提高数据中心的IT设备容积率。第四、将冷量按照机柜功率大小进行定点、定量给于按需分配，可有利于发挥空调冷风的最大利用率，解决单机柜大功率负载的冷量需求。25数据中心解决方案易事特智能机房方案11/6/202426内冷池结构应用方式内冷池结构应用方式面对面背靠背面对面背靠背空调下送风空调下送风机柜内部进风机柜内部进风26数据中心解决方案易事特智能机房方案11/6/20242727数据中心解决方案易事特智能机房方案11/6/2024283 3、E E智系统网点一体化电源解决方案智系统网点一体化电源解决方案系系 统统 概概 述述E E智产品设计理念智产品设计理念E E智系统组成智系统组成E E智产品各模块功能介绍智产品各模块功能介绍 产产 品品 应应 用用 三，三，易事特数据中心解决方案易事特数据中心解决方案28数据中心解决方案易事特智能机房方案11/6/202429概述概述易事特数据机房一体化电源，简称:“E智”系统，是基于TCP/IP基础应用发展起来的，以感知、管理、控制为目的，把数据机房基础设备，如电力、UPS、电池、运行环境、门禁机安防视频等，通过网络实现设备与设备，人员与设备的互通、互联；方便远程监控管理设备。适用于政府、金融、企业、教育等数据网点，为数据网点建设提供简洁、快速部署、远程管理的一体化解决方案“E智智”解决方案解决方案以国际标准19英寸为结构基础、安全可靠、灵活的配置及智能化管理为理念，采用模块化设计，把电源输入、电源分配，安防视频以及烟雾、漏水、温湿度、门禁等设备，通过模块化设计、标准工业化生产、为系统网点提供一种全新动力、安防物联网系统设备的一体化解决方案。29数据中心解决方案易事特智能机房方案11/6/202430安全可靠、工艺先进模块化设计、可用性高实时先进管理，以人为本产产品品特特性性30数据中心解决方案易事特智能机房方案11/6/202431E智系统组成智系统组成:由双电源输入模块、电源分配模块、UPS电源模块、监控模块、防雷保护模块以及各种传感器等组成。动力模块动力模块 由双路电源主开关，机械+电气互锁ATS，市电分配开关、UPS输入输出分配开关，浪涌防雷器，电量采集模块及工业插座等组成。国际知名的电器开关;级浪涌过电压保护器;精密电量模块，采集开关状态电压，电流，频率，电度等参数，通过RS485上传，可设置欠压、过压及预置过流告警等功能。机架式机架式UPS模块模块1、全智能智化的双变换U的高频在线UPS，2、采用高速DSP控制，先进的高频逆变控制技术，提供低失真的纯正弦波输出，3、具有完善的检测、保护功能，为用户创造最佳的用电环境，4、体积小、重量轻、工作效率高。全网集中监控（选配）全网集中监控（选配）采用嵌入式设计，内置基于Linux操作系统的嵌入式组态监控系统，具有数据采集、分析处理、联动控制、报警通知等各种功能，可通过IE浏览器查看并管理该监控系统。该系统可使管理人员及时有效了解监控场地环境和设备运行情况，出现紧急情况时候可自动采取相应措施并通知管理员，实现无人值守，提高维护效率，降低维护成本。31数据中心解决方案易事特智能机房方案11/6/202432动力模块动力模块机架式机架式UPS模块模块全网集中监控全网集中监控32数据中心解决方案易事特智能机房方案11/6/202433监控系统硬件组成（选配）监控系统硬件组成（选配）33数据中心解决方案易事特智能机房方案11/6/202434 产品功能产品功能1、设备联网监控:系统自身提供各种设备通讯接入端口，连接各种设备，例如红外，烟感、水浸、门禁、视频、空调,电源,UPS,发电机,服务器等，一旦发现异常，自动报警，发送报警通知信息并联动控制。具有强大组网功能，提供标准通讯信号，用户通过Internet国际互联网进行全球化管理，实现集中监控及远程监控等功能。2、告警通知与管理:告警分发管理，支持声光、邮件、短信、等通知方式。3、安全管理:视频监控、门禁管理、入侵检测、火灾检测；4、动力监控:UPS、市电电量、配电开关、蓄电池组、精密配电柜、ATS/STS、电源支路电流、PDU机柜电源、防雷器、发电机等；5、环境监控:空调、漏水、温湿度、空气质量、光照度、粉尘含量等；6、微环境监控:监控机柜内的温度湿度状态、线路状态、供电状态，保障核心设备的稳定运行，辅助分析机房的局部环境及能源应用情况；7、联动控制:对所有设备设置报警上下限，任何设备数据超出范围，系统能够产生报警信息，并联动控制其他接入设备，例如录像、新风机、空调等。8、IE浏览:监控系统具有友好的用户界面，监控场地环境和设备运行情况,导出系统报表。9、组态配置:通过IE浏览器，进行页面组态和系统配置功能，快速部署不同场地监控场景效果图和接入设备等配置管理。10、报表查询:支持告警记录查询，历史数据查询，查询日报表、周报表、月报表、年报等。11、用户管理，权限管理，日志管理等。34数据中心解决方案易事特智能机房方案11/6/202435网点集中监控系统网点集中监控系统（选配）（选配）35数据中心解决方案易事特智能机房方案11/6/202436 型号项目 参数FPS100B电源容量10KVAUPS输出额定容量KW额定电压220V AC额定频率50Hz输入输出方式及接口采用双电源输入单相三线供电（1P+N+PE），UPS输出采用工业插头连接输出路数（标配）市电输出回路1P*路、UPS电源输出回路1P*4路带维修旁路电池后备时间依用户需要可任意选择(0.5H,1H,2H,4H)电量模块采用智能配电模块、带有RS232/485通讯接口实现远程监测，高精度监测交流电压、电流、功率因数、有功功率、及电能。具有欠压、过压及预置电流值过流告警等功能接口方式自带TCP/IP传输接口，具备远程管理功能工作环境工作温度045;相对湿度95%外形尺寸宽600*深800*高1600mm(32U)技术参数技术参数36数据中心解决方案易事特智能机房方案11/6/202437产品应用产品应用-某地税系统某地税系统37数据中心解决方案易事特智能机房方案11/6/2024
