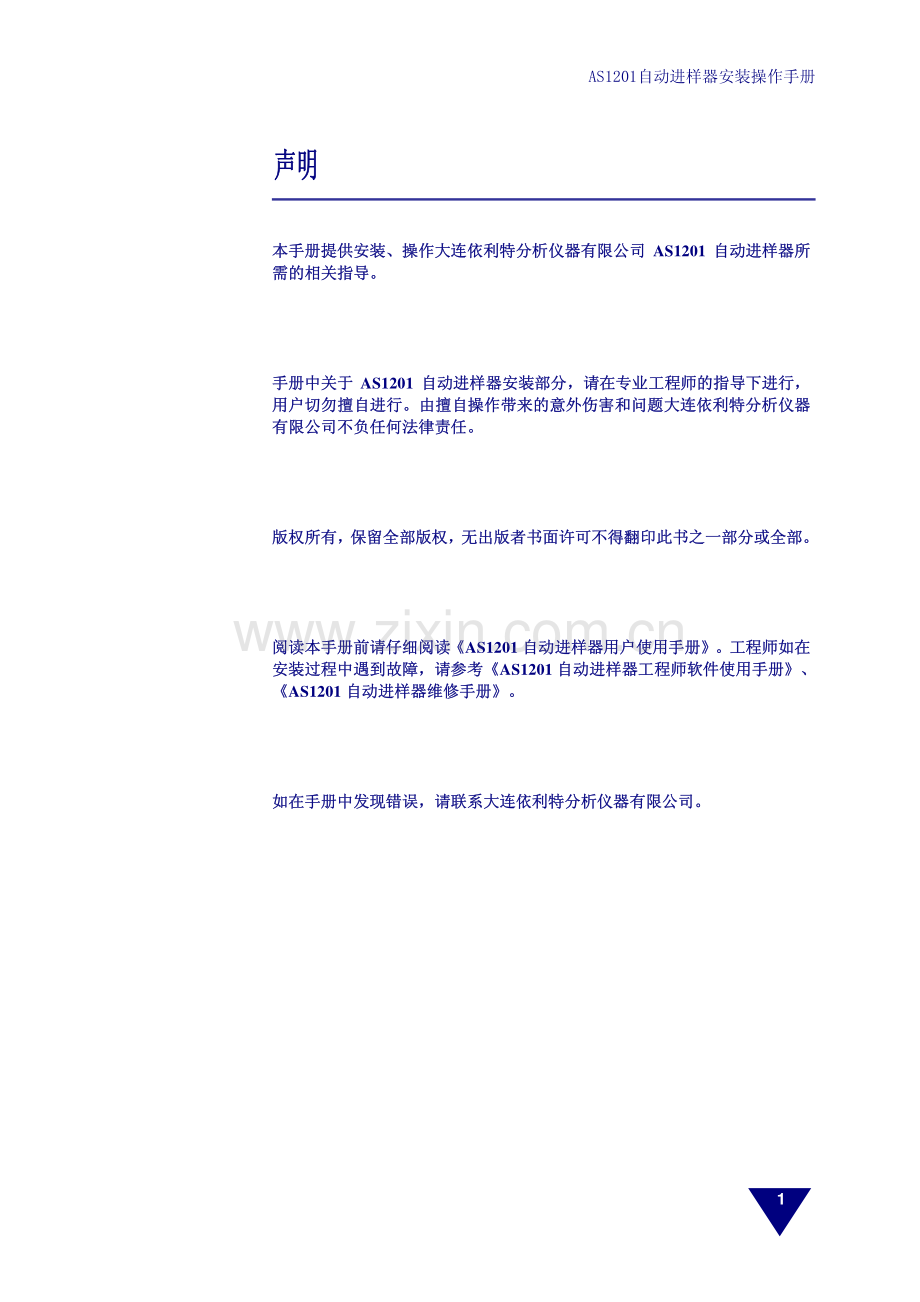

AS AS1201自动进样器自动进样器 安装操作手册安装操作手册 2010.06.24 AS1201自动进样器安装操作手册 1 声明声明 本手册提供安装、操作大连依利特分析仪器有限公司本手册提供安装、操作大连依利特分析仪器有限公司 AS1201 自动进样器所需的相关指导。自动进样器所需的相关指导。手册中关于手册中关于 AS1201 自动进样器安装部分，请在专业工程师的指导下进行，用户切勿擅自进行。由擅自操作带来的意外伤害和问题大连依利特分析仪器有限公司不负任何法律责任。自动进样器安装部分，请在专业工程师的指导下进行，用户切勿擅自进行。由擅自操作带来的意外伤害和问题大连依利特分析仪器有限公司不负任何法律责任。版权所有，保留全部版权，无出版者书面许可不得翻印此书之一部分或全部。版权所有，保留全部版权，无出版者书面许可不得翻印此书之一部分或全部。阅读本手册前请仔细阅读阅读本手册前请仔细阅读AS1201 自动进样器用户使用手册。工程师如在安装过程中遇到故障，请参考自动进样器用户使用手册。工程师如在安装过程中遇到故障，请参考AS1201 自动进样器工程师软件使用手册、自动进样器工程师软件使用手册、AS1201 自动进样器维修手册。自动进样器维修手册。如在手册中发现错误，请联系大连依利特分析仪器有限公司。如在手册中发现错误，请联系大连依利特分析仪器有限公司。AS1201自动进样器安装操作手册 2 目录目录 声明.1第第 1 章章前言前言.1-1警告标识.1-1第第 2 章章拆卸拆卸.2-1第第 3 章章硬件安装硬件安装.3-13.1 液路连接.3-13.2 电路连接.3-2第第 4 章章通信设置通信设置.4-1第第 5 章章软件安装软件安装.5-15.1 EC2006(含 AS1201 控制模块)软件安装.5-15.2 AS1201 自动进样器控制软件安装.5-2第第 6 章章如何完成一次分析如何完成一次分析.6-1AS1201自动进样器安装操作手册 1-1第第1章 前言章 前言 衷心感谢您购买 AS1201 自动进样器(简称 AS1201)，在使用本产品之前，请您认真阅读本手册，并按照手册描述正确使用仪器，妥善保管此使用手册，希望能够对您今后的工作提供帮助。本手册只提供简单的安装及操作，如需了解更多内容请仔细阅读AS1201 自动进样器用户使用手册。在使用和安装自动进样器前，请仔细阅读本手册，没有完全理解使用手册之前，请不要操作该自动进样器，否则安全将无法得到保证。自动进样器的日常保养和维修要遵循本公司确定的规则进行。自动进样器在使用后或维修前应关闭自动进样器开关并拔掉电源线。使用手册中标有警告的地方，用户在使用前应格外注意，以免造成损伤。自动进样器的维修与零部件更换需采用本公司提供的备品备件，并由受过相关培训的专业人员完成。若客户未按照以上说明擅自安装或修理更换部件，产品的安全性和可靠性将有可能受到影响，由此产生的责任由客户承担。警告标识警告标识 【注意】【注意】表示当前操作存在必须要注意的环节与内容。表示当前操作存在必须要注意的环节与内容。【警告】【警告】表示该操作可能会对操作人造成严重损伤或生命危险，也可能对仪器某部位或整体造成严重损伤甚至破坏，需专业人员小心操作。表示该操作可能会对操作人造成严重损伤或生命危险，也可能对仪器某部位或整体造成严重损伤甚至破坏，需专业人员小心操作。【提示】【提示】表示当前操作的相关信息或相关知识的提示，或是小技巧等信息。表示当前操作的相关信息或相关知识的提示，或是小技巧等信息。【建议】【建议】表示对操作的建议，可作为一种主要参考方法进行操作。表示对操作的建议，可作为一种主要参考方法进行操作。AS1201自动进样器安装操作手册 2-1第第2章 拆卸章 拆卸 1.将 AS1201 自动进样器包装木箱放置在平稳地面上，拆下螺丝，打开包装纸箱，将自动进样器放置到实验台上。2.将图 2-1 中侧压板上的 M3 内六角螺钉用扳手卸下。图 2-1 AS1201 固定支架拆卸示意图一 3.将图 2-2 中上压板的 2 个 M4 内六角螺钉用扳手卸下，把上压板取下。下压板上面的 2 个 M4 内六角螺钉用扳手卸下，把下压板取下。最后把支撑柱按图示方向拧下。图 2-2 AS1201 固定支架拆卸示意图二 4.将图 2-2 中所示的后支板上的 M4 内六角螺钉用扳手卸下，再将后支柱及上面带的固定销一起取下。AS1201自动进样器安装操作手册 2-2【注意】【注意】拆卸下的固定支架及安装螺丝请务必妥善保管，备以后需要运输和搬运时重新安装拆卸下的固定支架及安装螺丝请务必妥善保管，备以后需要运输和搬运时重新安装,固定自动进样器！安装顺序与拆卸顺序相反。固定自动进样器！安装顺序与拆卸顺序相反。【注意】【注意】放置放置AS1201自动进样器的实验台需有足够的安置空间，台面要保持水平、稳固，如因台面不平或不稳造成的仪器损坏及故障大连依利特不负有责任。自动进样器的实验台需有足够的安置空间，台面要保持水平、稳固，如因台面不平或不稳造成的仪器损坏及故障大连依利特不负有责任。【警告】【警告】在自动进样器固定支架及安装螺丝拆卸完成前，不能打开仪器电源。在自动进样器固定支架及安装螺丝拆卸完成前，不能打开仪器电源。AS1201自动进样器安装操作手册 3-1第第3章 硬件安装章 硬件安装 3.1 液路连接液路连接 AS1201 自动进样器的液路连接见图 3-1。图 3-1 AS1201 液路连接示意图 【注意】【注意】自动进样器的洗液通常为流动相，若流动相有缓冲盐，可配置与流动相比例相同的有机溶剂与水作为洗液。自动进样器的洗液通常为流动相，若流动相有缓冲盐，可配置与流动相比例相同的有机溶剂与水作为洗液。【注意】【注意】洗液在使用前应充分脱气，否则进样重复性将难以得到保障。洗液在使用前应充分脱气，否则进样重复性将难以得到保障。AS1201自动进样器安装操作手册 3-23.2 电路连接电路连接 AS1201 自动进样器的电路及控制连接见图 3-2、图 3-3。图 3-2 P1201 高压梯度系统与 AS1201 连接示意图 图 3-3 其他 HPLC 系统与 AS1201 连接示意图 AS1201自动进样器安装操作手册 4-1第第4章 通信设置章 通信设置 AS1201 自动进样器的软件在安装前应先对计算机的网络通信进行设置。【注意】【注意】以以LAN接口作为硬件通讯的方式要求客户计算机必须配置网络通讯卡（即网卡）及相应驱动程序。接口作为硬件通讯的方式要求客户计算机必须配置网络通讯卡（即网卡）及相应驱动程序。1.在桌面上右键单击“网上邻居”，并左键单击“属性”。图 4-1 计算机网络设置一 2.进入“网络连接”窗口后，右键单击“本地连接”，并左键单击“属性”。图 4-2 计算机网络设置二 3.在“此连接使用下列项目”中选择“Internet 协议（TCP/IP）”后，点击“属性”。AS1201自动进样器安装操作手册 4-2 图 4-3 计算机网络设置三 4.进入“Internet 协议（TCP/IP）属性”对话框后，按图 4-4 所示 IP 地址进行设置，设置完毕后点击“确定”。图 4-4 计算机网络设置四 AS1201自动进样器安装操作手册 4-3【注意】【注意】计算机计算机IP地址可根据需要进行设置，规则为“地址可根据需要进行设置，规则为“192.168.0.XXX”。其中”。其中XXX可填写可填写2253中任意整数，如“中任意整数，如“100、200”等（填写的数字需符合使用者当前网络规则，不得与当前网络中其他计算机地址相同）。”等（填写的数字需符合使用者当前网络规则，不得与当前网络中其他计算机地址相同）。5.再次点击“本地连接 属性”对话框中的“确定”，使系统接受以上改动。图 4-5 计算机网络设置五 AS1201自动进样器安装操作手册 5-1第第5章 软件安装章 软件安装 安装环境安装环境 软件应安装在装有正版 Windows XP 操作系统的计算机上，其操作系统版本应不低于 Professional Seivice Pack2。5.1 EC2006(含含AS1201控制模块控制模块)软件安装软件安装 【提示】【提示】使用我公司使用我公司P1201系统与系统与P230II系统的用户可安装系统的用户可安装EC2006色谱数据处理工作站色谱数据处理工作站(含含AS1201控制模块控制模块)软件。该软件能够全面控制以上两个系统中的仪器与自动进样器。使用其他系统的客户可跳过此章节，阅读软件。该软件能够全面控制以上两个系统中的仪器与自动进样器。使用其他系统的客户可跳过此章节，阅读 5.2 AS1201自动进样自动进样器控制软件安装器控制软件安装。1.打开计算机电源，确认 Microsoft Windows XP 处于运行状态。2.关闭所有正在运行的 Windows 程序，如 Word、Internet Explorer 等。3.将光盘插入 CD-ROM 驱动器中。4.依照屏幕的提示一步一步地进行，直至安装结束。若未弹出安装提示，请双击光盘所在盘符，然后按提示安装。5.EC2006 数据处理工作站安装完毕后，在桌面上显示“EC2006 色谱数据处理系统”的快捷图标；同时在【开始】【程序】菜单中可见到“EC2006色谱数据处理系统”。如图 5-1。图 5-1 EC2006 启动程序和启动图标 6.双击桌面快捷图标或单击【程序】菜单中的图标运行软件。AS1201自动进样器安装操作手册 5-25.2 AS1201自动进样器控制软件安装自动进样器控制软件安装 1.打开计算机电源，确认 Microsoft Windows XP 处于运行状态。2.关闭所有正在运行的 Windows 程序，如 Word、Internet Explorer 等。3.将光盘插入 CD-ROM 驱动器中。4.双击 CD-ROM 所在盘符。5.找到“setup.exe”文件并双击，开始进行安装，如图 5-2。图 5-2 AS1201 自动进样器控制软件安装一 6.点击【OK】继续进行安装，见图 5-3。图 5-3 AS1201 自动进样器控制软件安装二 AS1201自动进样器安装操作手册 5-37.点击左上方图形按钮，继续安装，见图 5-4。图 5-4 AS1201 自动进样器控制软件安装三 8.点击【Continue】继续安装，安装成功后见图 5-5。图 5-5 AS1201 自动进样器控制软件安装四 9.AS1201 自动进样器控制软件安装完毕后，在【开始】【程序】菜单中可见到“EC2006 色谱数据处理系统”。如图 5-6。图 5-6 AS1201 自动进样器控制软件启动图标 10.点击【开始】【运行】，输入“ping 192.168.0.113 t”，并点击“确定”，如 配 置 成 功 会 提 示“Reply from 192.168.0.113:bytes=32 time1ms TTL=64”。AS1201自动进样器安装操作手册 6-1第第6章 如何完成一次分析章 如何完成一次分析 本章将以 EC2006(含 AS1201 控制模块)软件操作为例，使用 AS1201 自动进样器进样并保存数据，完成一次实验分析。仪器系统仪器系统 P1201 等度系统 AS1201 自动进样器 模拟实验条件模拟实验条件 色谱条件 检测波长 254nm 流速 1.0mL/min 进样体积 10L 分析时间 10min 进样方案 预处理清洗 1 次 对照品进样次数 3 次 进样+后清洗 进样口清洗 50L 供试品进样次数 3 次 进样+后清洗 结束清洗 1 次 操作步骤操作步骤 1.打开色谱系统中各仪器电源开关。2.将装有对照品溶液、供试品溶液的样品瓶分别放在 AS1201 自动进样器左侧托盘 1/1、1/2 位置。3.待 UV1201 紫外-可见检测器、AS1201 自动进样器自检完成后，双击桌面上的“EC2006 色谱数据处理系统”快捷图标，进入程序界面。4.点击【仪器控制】【系统配置】，进入系统配置对话框。图 6-1 选择【系统配置】AS1201自动进样器安装操作手册 6-25.按色谱系统的硬件组成，在左侧仪器列表中的仪器名称上双击鼠标左键，仪器会添加至右侧的系统配置中。图 6-2 添加系统配置 6.点击【验证系统配置】，对目前系统硬件进行验证。7.验证结束后，点击【确定】，退出系统配置对话框。8.点击【仪器控制】【仪器控制】，进入仪器控制对话框。图 6-3 选择【仪器控制】9.在仪器控制对话框中选择属性页【等度控制】，输入流量及最大、最小压力后，选择【运行】。图 6-4 设置【等度控制】AS1201自动进样器安装操作手册 6-310.选择属性页【检测器】，输入检测波长 254nm，点击【确定】。图 6-5 设置【检测器】11.点击【分析方法】【分析方法】，进入方法设置对话框。图 6-6 选择【分析方法】12.选择属性页【数据采集方法】，输入采集时间，选择缺省文件路径，选择【使用自动进样器】。图 6-7 设置【数据采集方法】13.选择属性页【分析自动化】，选择【数据采集并存储】，输入预定文件名，选择序号方式存储，输入数据采集次数，点击【确定】。AS1201自动进样器安装操作手册 6-4 图 6-8 设置【分析自动化】14.待系统平衡后，点击数据采集界面上方工具条中的按钮，进入数据采集等待状态。15.点击【仪器控制】【仪器控制】，进入仪器控制对话框。图 6-9 选择【仪器控制】16.选择属性页【AS1201 自动进样器】，点击【设置 AS1201 自动进样器】，进入 AS1201 自动进样器控制界面。图 6-10 进入【AS1201 自动进样器控制模块】AS1201自动进样器安装操作手册 6-517.点击【设置】【系统】进入 AS1201 自动进样器系统设置对话框。(软件首次安装或重新安装后需进行此项操作，设置成功后不需再次设置，可跳过本段内容，直接进行第 21 步操作)图 6-11 进入【系统设置】18.设置流程存取路径、方法存取路径、进样口深度、其他。其中进样口深度参数请按AS1201 自动进样器数据报告表中的内容填写。图 6-12 设置【系统设置】19.系统设置完毕后，点击【存为默认】。图 6-13 保存默认系统设置 AS1201自动进样器安装操作手册 6-620.在“C:Program FilesWorkstation2006EC2006”路径下，选择“System.ini”文件，点击【保存】，替换原文件。图 6-14 保存 21.点击【维护】【校验】。图 6-15 仪器校验 22.点击【操作】【填充管路】。图 6-16 选择【填充管路】23.管路填充完毕后，在图6-17所示的左侧托盘1/1样品位置上双击鼠标左键。AS1201自动进样器安装操作手册 6-7 图 6-17 设置对照品进样 24.在进样设置对话框中点击【新建】。(若已经建立过进样方法，可跳过本段内容，直接进行第 28 步操作)图 6-18 新建进样方法 25.选择【进样+后清洗】，按时间方式进样，输入分析时间。图 6-19 修改进样方法的参数 26.点击【文件】【另存为】，保存进样方法。AS1201自动进样器安装操作手册 6-8 图 6-20 保存进样方法 27.输入方法名称，点击【保存】。图 6-21 保存 28.在进样设置对话框中，点击【打开】。图 6-22 打开进样方法 AS1201自动进样器安装操作手册 6-929.选择已保存过的进样方法，点击【打开】。图 6-23 打开进样方法 30.在进样设置对话框中输入对照品实验次数和进样体积，点击【确定】。图 6-24 输入进样次数和体积 31.进行完上述步骤后的软件界面。图 6-25 对照品进样设置完成界面 32.点击【清洗】按钮。图 6-26 清洗按钮 AS1201自动进样器安装操作手册 6-1033.在进样设置对话框中点击【新建】。(若已经建立过清洗方法，可跳过本段内容，直接进行第 37 步操作)图 6-27 新建清洗方法 34.选择【清洗】，选择【在进样口】，输入进样针清洗量，按时间方式清洗，时间为 4 分钟。图 6-28 修改清洗方法的参数 35.点击【文件】【另存为】，保存清洗方法。图 6-29 保存清洗方法 AS1201自动进样器安装操作手册 6-1136.输入方法名称，点击【保存】。图 6-30 保存清洗方法 37.在进样设置对话框中，点击【打开】。图 6-31 打开清洗方法 38.选择已保存过的清洗方法，点击【打开】。图 6-32 打开清洗方法 AS1201自动进样器安装操作手册 6-1239.点击【确定】。图 6-33 载入清洗方法 40.进行完上述步骤后的软件界面。图 6-34 清洗设置完成界面 41.在图 6-35 所示的左侧托盘 1/2 样品位置上双击鼠标左键。图 6-35 设置供试品进样 42.在进样设置对话框中，点击【打开】。图 6-36 打开进样方法 43.选择已保存过的进样方法，点击【打开】。AS1201自动进样器安装操作手册 6-13 图 6-37 打开进样方法 44.在进样设置对话框中输入供试品实验次数和进样体积，点击【确定】。图 6-38 输入进样次数和体积 45.进行完上述步骤后的软件界面。图 6-39 供试品进样设置完成界面 46.点击【文件】【另存为】，保存实验流程。(若已经保存过实验流程，可跳过本段内容，直接进行第 48 步操作)AS1201自动进样器安装操作手册 6-14 图 6-40 保存实验流程 47.输入流程名称，点击【保存】。图 6-41 保存实验流程 48.点击【取消】按钮，返回属性页【AS1201 自动进样器】。图 6-42 点击【取消】49.在属性页【AS1201 自动进样器】中点击【运行】，AS1201 自动进样器即完成进样工作，同时 EC2006 色谱数据处理工作站会自动保存每次的数据。AS1201自动进样器安装操作手册 6-15 图 6-43 运行 AS1201 50.点击【取消】退出属性页【AS1201 自动进样器】。图 6-44 退出属性页 大连依利特分析仪器有限公司 地址：大连市七贤岭学子街 2-2 号 邮编：116023 电话：[phone] 传真：[phone] http:/www.eliteHPLC.com E-mail:infoeliteHPLC.com DEAICNov.03,2005-A/1
