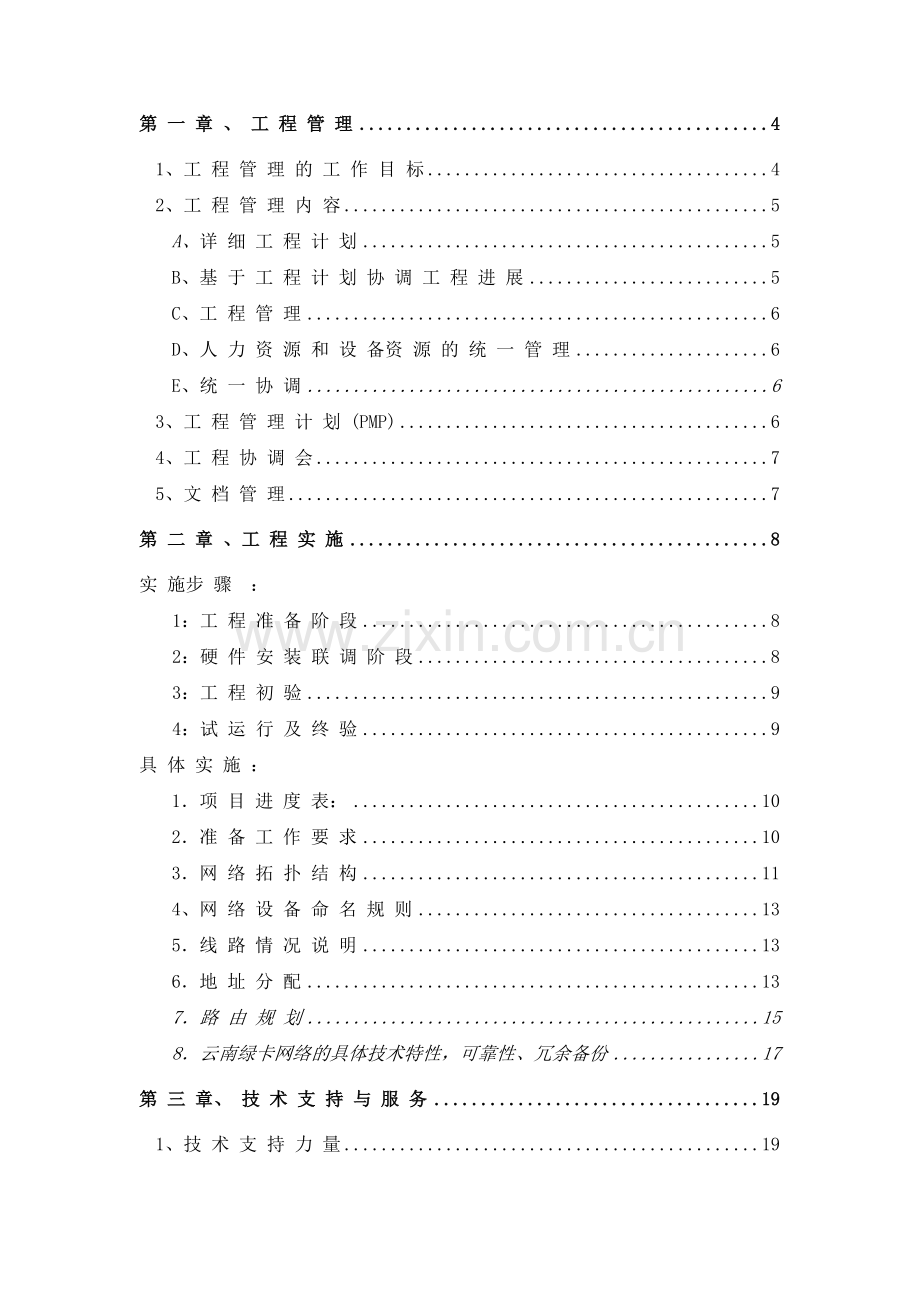

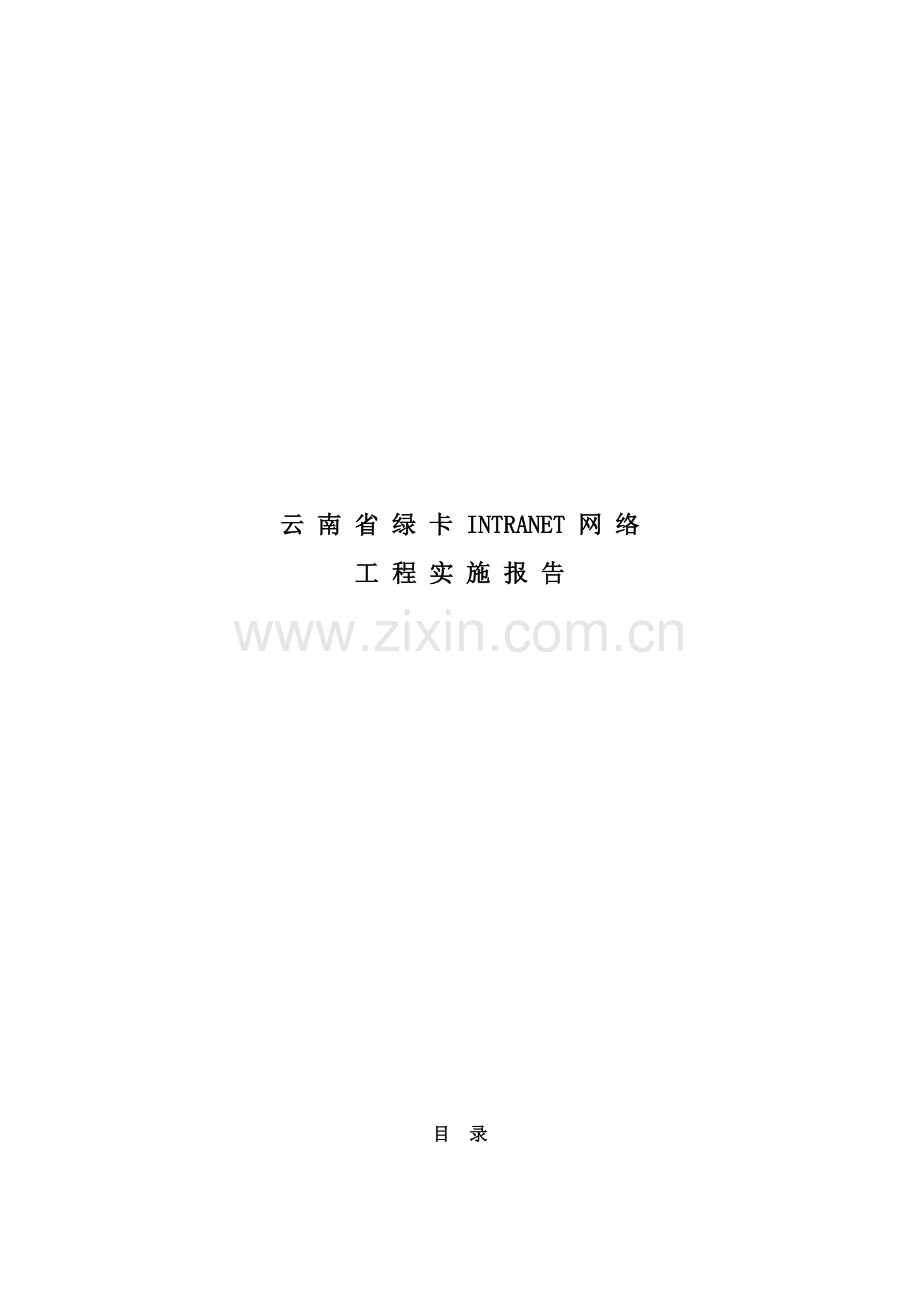

云 南 省 绿 卡 INTRANET 网 络工 程 实 施 报 告目 录第 一 章 、 工 程 管 理41、工 程 管 理 的 工 作 目 标42、工 程 管 理 内 容5A、详 细 工 程 计 划5 B、基 于 工 程 计 划 协 调 工 程 进 展5C、工 程 管 理6D、人 力 资 源 和 设 备资 源 的 统 一 管 理6E、统 一 协 调63、工 程 管 理 计 划 (PMP)64、工 程 协 调 会75、文 档 管 理7第 二 章 、工 程 实 施8实 施步 骤 ： 1：工 程 准 备 阶 段82：硬 件 安 装 联 调 阶 段83：工 程 初 验94：试 运 行 及 终 验9具 体 实 施 ： 1项 目 进 度 表：102准 备 工 作 要 求103网 络 拓 扑 结 构114、网 络 设 备 命 名 规 则135线 路 情 况 说 明136地 址 分 配137路 由 规 划158云南绿卡网络的具体技术特性，可靠性、冗余备份17第 三 章、 技 术 支 持 与 服 务191、技 术 支 持 力 量192、售 后 服 务193、保 修 服 务204、技 术 支 持 服 务 时 间 及 人 员20第 四 章 、网 络 设 备 安 装211、云 南 绿 卡 过 程 工 程 中 心 点 安 装 实 施212、电 路 情 况调 查 表223、 机 房 情 况 调 查 表224、 大 理 、 玉 溪 中 心 LAN 的 调 整235、 地 州、县 局 的 安 装23第 五 章 、工 程 实 施 验 收251、 数 据 网 络 的 连 通 性 测 试252、 IP电 话 的 连 通 性 及 效 果 测 试 253、 备 份 线 路 、 备 份 路 由 的 测试264、 网 络 路 由 汇 聚 的 测 试265、 网 管 系 统 的 功 能 测 试26第六章、工 程 文档271、 安 装 报 告 272、 验 收 报 告 323、 IP 地 址 分 配 表 354、 IP 电 话 号 码 表 375、 设 备 技 术 参 数 376、 设 备 配 置 参 数 37第 一 章 、工 程 管理1、工 程 管 理 的 工作 目 标 XX 科 技 有 限 公 司 充 分 认 识 到 一 个 数 据、语 音 网 络 工 程 实 施 成 功 的 标 志 是： 按 时、 有 序、 保 质 地 完 成 一 个 统 一 的 数 据 、 语 音 通 信 系 统 ， 而有 效 的 工 程 督 导 是 整 个 工 程 实 施 取 得 成 功 的 关 键。 XX 公 司 自 一 九 九 一 年 进 入 中 国 市 场 以 来， 先后 在 金 融、 油 田、 电 信、 邮 政、 政 府 等 多 个 领 域 展 开 合 作， 是 目 前 在 中 国 具 备 实 施 基 于 CISCO 设 备的 全 国 数 据 、 语 音 通 信 网 工 程 实 际 经 验 的 专 业 性 网 络 集 成 公 司。 基 于 多 年 的 工程 经 验， XX 公 司 具备 一 套 行 之 有 效 的 工 程管 理 程 序， 可 以 保 证用 户 数 据 网 络 项 目 的 顺 利 完 成。 XX 公 司 将 向 用 户 提 供 有 效 的 工 程 实 施 质量 控 制 程 序 ， 确 保 云 南 绿 卡 网 络 工 程 的 质 量 和 进 度 。 该 程 序 包 括 设 计 细 化 认 证、 人 力 资 源 管 理（项 目 领 导 小 组 确 认）、 产 品 和 材 料 管 理、 工 程 和 技 术 档 案 管 理 等。 所 有 相 关 的技 术 资 料 和 操 作 手 册将 及 时 提 供 给 用 户 有 关 机 构 的 管 理 人 员， 以 便 用 户 及 时 掌 握 和 了 解 这 些 技 术。2、工 程 管 理 内 容 XX 公 司 将 向 用 户 提 供 一 个 行 之 有 效 的 工 程 管 理 方 案 和 详 细 的 工程 实 施 计 划。 在 该 程 序 之 中， 最 重 要 的 是 项 目 进 程 的 管 理。 XX 公 司 将 为 数 据 网 络 工 程 组 建 一 个 工 程 实 施 小 组， 其 中 包 括 项 目 经 理、 高 级 工 程 咨 询 人 员 CCIE、 以 及 技 术 工 程 师。 同时， 为 能 够 在 工 程 实 施 过 程 中， 各 项 工 作 能 够 得 到 用 户 方 面 的 配 合， XX 公 司 建 议 成 立 一 个 项 目领 导 小 组， 领 导 小 组 成 员 由 用 户 代 表（至 少 一 人）和 XX 公 司 负 责 本 项 目 的 客 户 经 理 组 成， 当 工 程 实 施 过 程 中， 如 遇 到 工 程 实 施 小 组 项目 经 理 不 能 单 方 面 确 认 的 问 题 时， 则 向 项 目 领 导 小 组 反 馈 并 得 到 确 认。 XX 公 司 的 技 术 工 程 师 会 完 成 所 有 与 设 备 现 场 安 装 有 关的 技 术 工 作，诸 如： 技 术 资 料 准 备 、 网 络 测 试、 现 场 安 装 和 验 收 测 试。 为 了 实 现 工 程 管 理 的 目 标， 具 有 良 好 的技 术 背 景 和 工 程 经 验 的 工 程 专 家 将 被 任 命 为 项 目 经 理， 项 目 经 理 将 负 责 计 划 和 督 导 整 个 工 程 的实 施。 项 目 经 理 将 全 面 负 责 理 解 和 协 调 在 工 程 实 施 中 各 方 面 的 工作 。 工 程 管 理 包 括 以 下 具 体 内 容：A 、详 细 工 程 计 划 根 据 实 际 安 装 条 件 、 设 备 生 产 期 限、 人 力 资 源 状 况、 传 输 系 统 状 况 和 其 它各 种 现 实 因 素， 项 目 经 理 全 面 规 划一 个 符 合 实 际 的 整 个 工 程 进 度 计 划， 其 中 包 括： 各 阶 段 的 具 体工 作 内 容、 以 及 各 阶 段 完 成 工 作 的 定 义。 在 得 到 用 户 有 关 方 面 的 同 意 之 后， 项 目 经 理 将 对 整 个 工程 进 展 进 行 协 调， 并 在 保 证 工 期 、 质 量、 和 减 少 成 本 的 前 提 下 对 工 程 各 个 阶 段 采 取 必 要 的 督 导和 控 制 。 在 工 程 开 工 协 调 会 后 ， XX 公 司 项 目 经 理 将 向 用 户 方 提 供 详 细 工 程 计 划表， 对 工 程 实 施 的 各 个 环 节 作 出 工 程 进 度安 排 。B 、基 于 工 程 计 划 协 调 工 程 进 展 项 目 经 理 将 负 责 收 集 有 关 产 品 到 货、运 输 、开 箱 、现 场 准 备、安 装 进 展、 用 户 技术 人 员 反 应 、 等 有 关 工 程 信 息。 在 分 析 所 有 有 关 信 息 之 后， 如 果 认 为 某 些 因 素 会 导 致 工 程 进 展中 止 或 延 迟， 项 目 经 理 将 负 责 采 取 必 要 的 措 施 。 项 目 经 理 将 全 权 负 责 工 程 进 展 的 督 导 和 调 整 以确 保 整 个 工 程 的 全 面 完 成。C 、工 程 管 理 项 目 经 理 将 召 集 技 术 工 程 师， 以 形 成一 个 详 细 的 工程 管 理 计 划。 在 得 到 用 户 有 关 方 面 的 同 意 之 后， 项 目 经 理 将 组 织 有 效 的 人 力 资 源 完 成 工 程 实 施技 术 资 料、 并 对 具 体 细 节 加 以 修 正。D 、人 力 资 源 和 设 备 资 源 的 统 一 管 理 项 目 经 理 将 负 责 对 工 程 实 施 中 所 有 人 力 资 源、设 备资 源、测 试 仪 器 资 源 进 行 统 一 调 配。E 、统 一 协 调 项 目 经 理 将 做 为 XX 公 司 方 面 负 责 统 一 协 调 双 方的 工 程 合 作 关 系 的 代 表 ( 用 户、用 户 下 属 设 备 安 装 地 机 构、 XX 公 司) 在 必 要 时， 项 目 经 理 将 向 用 户 提 出 召 集 项 目 工 程 讨 论 会 的 请 求。3 、工 程 管 理 计划 (PMP) 在 整 个 工 程 实 施 中， 会 遇 到 许 多 大 范 围 的、 有 关 交 叉 相 关 的 工 程 技 术 问 题， XX 公 司 将 采 用 有 效 的 措 施 以 确 保 所 有 交 叉 相 关 细 节 在 设 备 进 行 现 场 安 装 和 割 接 以 前 进 行 预 处理。 这 种 工 作 程 序 将 取 决 于 工 程 管 理 计 划 文 件 的 准 确 性 和 详 细 性。 该 计 划 是 在 项 目 经 理 和 有 关技 术 工 程 师 对 工 程 细 节 进 行 详 细 研 究、 对 所 有安 装 现 场 进 行 详 细 调 查 之 后 所 产 生 的 关 键 性 技 术文 件。 工 程 管 理 计 划 包 括 以 下 内 容：- - 网 络 拓 扑 结 构；- - 网 络 全 网 IP 规 划 表；- - 语 音 ， 及 VPN 规 划 ； - - 中 心 设 备 热 备 份 规 划 ； - - 项 目 实 施 计 划 表；- - 机 房 环 境 要 求 表- - 节 点 机 柜 布 置 和 布 缆 需 求 详 细 说 明；- - 用 户 通 信 线 路 说 明；- - 详 细 割 接 计 划；- - 根 据 用 户 具 体 技 术 需 求 进 行 软 件 参 数 设 定 的 技 术 说 明。 该 工 程 管 理 计 划 书 将 始 终 贯 彻 于 整 个 工 程 实 施 过程 之 中， 并 且 是 整 个 工 程 实 施 的 基 本 技 术 文 件。 按 照 该 文 件 的 精 神 和 具 体 内 容 对 整 个 工 程 中 各个 具 体 工 程 细 节 进 行 微 调 以 确 保 整 个 工 程 能 够 顺 利、 按 时 完 成。 XX 公 司 通 过 在 中 国 进 行 多 业 务网 络 工 程 实 施 的 实 践 证 明， 该 工 程 管 理 计 划 书 对 网 络 工 程 的 实 施 具 有 非 常 重 要 的 作 用。 负 责 各安 装 地 设 备 安 装、 调 试 的 XX 公 司 各 地 办 事 处 的 工 程 师 可 以 根 据 该 技 术 文 件 的 内 容 基 于 具 体 情况 灵 活 处 理 各 类 技 术 问 题， 但 又 可 以 确 保 整 个 工 程 实 施 的 整 体 性。4 、工 程 协 调 会 由 于 工 期 较 紧， 而 且 工 程 覆 盖 范 围 较 大 ， 所 以 工程 能 否 顺 利 实 施 的 一 个 重 要 因 素 是 用 户、 用 户 下 属 安 装 地 机 构 的 工 程 管 理 人 员、 以 及 XX 公 司 各方 面 进 行 合 作 的 密 切 性 和 一 致 性。 相 互 之 间 的 合 作 和 理 解 是工 程 实 施 成 功 的 另 一 个 重 要 基 石。 通 过 工程 协 调 会的 方 式 可 以 为 参 与 用 户 业 务数 据 网 工 程 的 各 个 有 关 方 面 有 机 会 面 对 面 地 交 流 各 自 负 责 工 作 的 进 展 状 况 。 为 了 确 保 整 个 工程 的 顺 利 实 施， 我 们 衷 心 希 望 用户 有 关 方面 的 负 责 人 员 能 够 对 工 程 协调 会 提 供 有利 的 支 持， 并 且能 够出 席 工 程重 要 阶 段 的 工 程 协 调 会 议。 以 便XX 科 技有 限 公 司 能够 通 过 该 工 程 协调 会 向 用户 有 关 方 面 提出 需 要协 调 和 帮助 的 请 求。 每 次 的工 程 协 调会 都 会 形 成协 调 会 议纪 要， 项 目 实施过 程 中 所 遇 到 的 问 题， 项 目 经 理 根 据 协 调 会议 纪 要 进 行 事 物 处 理。5、文 档 管 理 在 整 个 工 程 的 实 施 过 程 中， 因 数 据 网 络 的 建 设 通 常 与 系 统 集 成 公 司、 传 输单 位 等 进 行 多 方位 配 合， 交 互 期 间 产 生 的 文 档 必 须 进 行 规 范 化 管 理。 XX 公 司 将 针对 项 目 成 立 文 档管 理 小 组， 由 指 定 人 员 负 责 该 项 目 产 生 的一 系 列 文 档， 并 建 议 用 户 方 也 指 定 人 员 进 行 文 件 的 管 理。 项 目 实 施 中， 将 会产 生 以 下 文 件：1、 网 络 项 目 技 术 应 答 书 2、 到 货 设 备 验 收 单 3、 项 目 开 工 协 调 会 会 议 纪 要 4、 项 目 实 施 计 划 表 5、 机 房 环 境 要 求 表 6、 用 户 通 信 线 路 调 查 表 7、 项 目 实 施 日 志 8、 用 户 需 求 更 改 记 录 9、 网 络 方 案 全 网 IP 规 划 表 10、网 络 方 案 拓 扑 图 11、项 目 初 验 报 告 12、项 目 终 验 报 告 13、设 备 配 置 资 料以 及 其 他 在 项 目 实 施 过 程 中 产 生 的 相 关 文 件。第 二 章、 工 程 实 施整 个 工 程 将 分 为 四 个 阶 段：第 一 阶 段： 工 程 准 备 阶 段第 二 阶 段： 硬 件 安 装 联 调 阶 段第 三 阶 段： 工 程 初 验第 四 阶 段： 试 运 行 及 终 验第 一 阶 段： 工 程 准 备 阶 段 工 程 准 备 阶 段为 合 同 签 定 后 展 开。 在 此 期 间， 双 方工 程 人 员 见 面， 了 解 人 员 配 备 情 况， 做 好 调研 及 整 体 规 划， 具 体来 说 必 需 做 好 如 下 准 备 工 作 ：l l 合 同 双 方 建 立 一 个 高 效 运 作 的 工 程 管 理 体 系（ 管 理 队 伍 及 协 商 机 制）l l 网 络 整 体 规 划， 包 括 IP 地 址 规 划、 路 由 规划l l 对 甲 方 人 员 的 培 训l l 机 房 环 境 的 准 备l l 通 讯 线 路 的 准 备第 二 阶 段： 硬 件 安 装 联 调 阶 段 硬 件 联 调 阶 段 为 所 有 合 同 设 备 到 达 合 同 所 定 交 货 地 点 后 随 即 展 开。 在 本 阶段， 应 确 定 安 装 工 作 的 进 度 ， 解 决 安 装 过 程中 出 现 的 问 题， 确 定 验 收 的 方 法 和 步 骤。 具 体 应 做 好 如 下 工 作：l l 设 备 到 货 后 的 验 收 工 作l l 网 络 设 备 的 安 装 调 试l l 主 机 系 统 的 安 装 调 试l l 网 管 软 件 的 安 装l l 安 全 系 统 软 件 的 安 装l l 硬 件 联 调l l 用 户 现 场 培 训l l 双 方 签 定 项 目 现 场 验 收 报 告第 三 阶 段：工 程 初 验 初 验 阶 段 为 硬 件 安 装 联 调 完 成 后 随 即展 开。 将 本 次工 程 需 要 的 应 用 要 求 和 先 期 的 用 户 需 求 进 行 核 实， 先 进 行 分 步 调 试， 再 进 行 整 体 应用 系 统 的 联 调。 测 试 通 过 以 后 进 行 合 同 初 验。 在 此 期 间 ， XX 科 技 公 司 将 按 照 用 户 的 初验 规 范 对 设 备 配 置 和 应 用 环 境 逐 一 落 实 ， 和 用 户 共 同 做 好 如 下 工 作：l l 良 好 的 调 测 环 境l l 配 套 齐 全 的文 档l l 调 测 中 双 方 人 员 的 紧 密 配 合第 四 阶 段： 试 运 行 及 终 验 在 此 阶 段， 安 装 和 调 试 工 作 已 全 部 完 成， 在 经双 方 认 可 后， 实 施 阶 段 可 转 入 试 运 行 阶 段， 此 过 程， XX 公 司 将 遵 守 合 同 售 后 服 务 条 款 向 用 户 提供 技 术 支 持 和 服 务， 并 开 始 逐 步 移 交 工 程 文 档。具 体 包 括 以 下 工 作：1项 目 进 度 表：网 络 项 目 实 施 进 度 表工程进度里程碑时间表（以周为单位）*月*日签定合同1234567891011。合同生效双方负责人协商人员配置、总体安排双方落实人员安排提 交 设 备 安装环境需求报告提 交 工 程管 理 计 划需求分析IP规划、路由规划系统总体功能设计甲方人员培训（网络）设备到货期设备安装环境验收(机房、线路）设备现场安装、测 试提交网络系统初验程序网络、主机初验系统初验试 运 行系统终验2准 备 工 作 要 求 由 XX 公 司 提 供 网 络 设 备 的 体 积、 重 量、 耗电 量 等 规 格， 要 求 作 好 机 房 的 布 线、 电 源 等配 套 准 备 工 作。 在 具 体 工 作 展 开之 前， 由 XX 公 司 提 供 机房 环 境 要 求 及 通 信 线 路 调 查 表， 要 求 建 设方 给 予 确 认。3网 络 拓 扑 结 构 XX 公 司 根 据 网 络 设 计 方 案， 对 每 一个 地 州 的 网络 建 设， 提 交 网 络 拓 扑 图， 对 于 具 体 工 程 实 施 过 程 中 发 生 的 变 更 ， 新 时 公 司 作 出 详 细 记 录， 并 及 时 与 建 设 方 协 调。全 网 拓 扑 结 构 如下 ： 4、网 络 设 备 命 名规 则 在 云 南 省 绿 卡 INTRANET 网 络 中 所 有 设 备 遵 循 统 一 的 命 名 方 式： A-BC。 A 为 地 州 名， B 为 设 备 类 型， C 为 设 备 型 号 及 编 号。 例 如：玉 溪 中 心 核 心 路 由 器 7513 在 网 络 中 命 名 为 YuXi-r7513-01; 文 山 州 交 换 机 Catalyst 1924 在 网 络 中 命 名 为 wenshang-s2924-01。5线 路 情 况 说 明 由 于本 网 作 为 全 省 邮 政 绿 卡 及 综 合 业 务 的 基 础 数 据 传 输 平 台 ， 数 据 流 量 大 ， 安 全 可 靠 性 较 高 ， 因此 全 省 的 三 个 中 心 互 连 至 各 地 州 广 域 网 线 路 采 用 2 个 2 M 线 路 ， 平 时 负 载 均 担 ， 当 一 条 线 路故 障 时 ， 仍 然 可 由 另 一 条 线 路 传 输 ， 以 待 故 障 恢 复 。 地 州 至 各 县 团 分 局 根 据 数 据 流 量 大 小 的不 同 ， 对 于 数 据 量 大 的 采 用 2 M / 1 2 8 k ， 数 据 量 小 的 采用 1 个 6 4 M 。 同 时 采 用 P S T N 作 为 备 份 链 路 。 6 、 地 址 分 配 云 南 省 绿 卡 及 邮 政 网 络 IP 地 址 分 配 由 国 家 邮 政总 局 规 划 并 制 定 分 配 原 所 有 IP 地 址 已 分配 完 成 。 每 个 地 州 都 拥 有 B 类 地 址， 在 目 前 的 云 南 邮 政 应 用 中， 已 启 用 或 备 用 的 IP 地 址 如 下：1，绿 卡 网 IP 地 址 2，邮 政 综 合 网 预 留 IP 地 址 在 YNLK 网 络 的 网 络 工程 中 ， 考 虑 到 网 络 为 初 建 所 以 预 留 的 IP 比 较 多 ， 可 以 规 划 的 比 较 细 致 ， 考 虑 的 目 前 仅 有 部 分应 用 在 网 络 上 运 行 ； 作 为 邮 政 应 用 的 网 络 基 础 平 台 ， 本 次 I P 地 址 分 配 充 分 考 虑 日 后 应 用 的扩 展 性 ； 本 次 I P 地 址 的 分 配 采 用 连 续 的 I P 网 络 号 ， 便 于 网 络 作 路 由 汇 聚 ； 本 次 I P 地 址采 用 可 变 长 子 网 掩 码 （ V L S M ） 来 细 化 子 网 ， 以 节 约 I P 资 源 。 I P 分 配 原 则 ： 保 持 邮 政 总 局 规 划分 配 的 应 用 I P 分 配 方 案 不 变 ； 在 各 地 州 的 I P 地 址 范 围 上 ， 本 次 所 分 I P 从 1 0 0 向 后 依 次 类 推 ， 并 考 虑 使 用 V L S M 。 在 各 地 州 的 I P 地 址 范 围 上， 启 用 所 属 I P 范 围 的 最 后 2 个 子 网 作 为 地 州 到 下 属 县 、 团 的 W A N 互 连 地 址 。 在 各 地 州 的 I P 地 址 范 围 上 ， 启 用 所 属 I P 范 围 的 2 5 3 网 段 作 为 网 络 设 备 的 LOOPBACK 地 址 。 对 于 每 个 地 州 ， 每 个 应 用 占 用 1 个 C。 对 于 每 个 县 局 ， 各 项 应 用 在 4 个 C 中 进 行 分 配 。 对 于 每 个 储 蓄 所 ， 各 项 应 用 在 1/2 个 C 中 进 行 分配 。 剩 余 IP 子 网和 xxx.224.254.X/30 作 为 WAN 互 联 备 用 IP 地 址 。地 州 各 网 络 应 用 IP 地 址的 分 配 ： 地 州 各 网 络 新 增 应 用 的 范 围 从 X.X.100.X 向 后 开 始 启 用 IP 地 址 。 原 有 IP 地 址 维 持 不 变 。 每 个 应 用 对 应 1 个 C 类 ， 最大 主 机 数 254。如：玉 溪 可用的IP地址范围为X.X.100.0/24 -向后对应。 各中 心 和 各 州 、 县 市 的WAN互联IP地址分配：局名WAN主链路WAN 第二链路至 昆 明 151.240205/30151.24020105/30大 理 151.240209/30151.24020109/30玉 溪 151.2402013/30151.24020113/30曲 靖 151.2402017/30151.24020117/30红 河 151.2402021/30151.24020121/30楚 雄 151.2402025/30151.24020125/30丽 江 151.2402029/30151.24020129/30迪 庆151.2402033/30151.24020133/30临 沧 151.2402037/30151.24020137/30保 山151.2402041/30151.24020141/30昭 通 151.2402045/30151.24020145/30施 茅 151.2402049/30151.24020149/30怒 江 151.2402053/30151.24020153/30版 纳 151.2402057/30151.24020157/30德 宏 151.2402061/30151.24020161/307路 由 规 划 路 由 协 议 的 选 择 当 前 主 要 的 动 态 路 由 协 议 有 RIP、 IGRP、 EIGRP 以 及 OSPF。在 工 程 实 施 中 ， 选 用 OSPF 协 议 。 在 每 个 HOP 上 都 定 义 了 一 个 COST， OSPF 认 为 最 优 化 的路 径 为 最 好。 网 络 结构 及 自 制 域 (AS) 设 置 云 南 省 绿 卡 INTRANET 网 络 以 为 全 网 的 系 统 中 心， 全 网 的 15 个 地州 通 过 1 个 64k DDN 与 中 心 相 连。 云 南 省 绿 卡 INTRANET 网 内 采 用 OSPF 动 态 路 由 协 议。 OSPF 协 议 采 用 多 区 (AREA) 模 式， 具 有 较 好的 扩 展 性 ， 而 且 区 内 的 错 误 路 由 不 会 影 响 全 网， 大 大 增加 了网 络的 可 靠 性。 所 有 地 州 的 主路 由 器 与 省 中 心 路由 器 都 划 分到 OSPF 的 Area 0 内， 与 之 相 连 的 下 级节点 的 设 备 再 分别 划 为 不 同的 EIGRP Area。 这 将 最 大 限 度地 利 用 OSPF 的 分 区 管 理 优 势。云 南 省 绿 卡 INTRANET 网 络 域 的 划 分：序号地区名称区域号0省中心AREA 01昆 明 AREA 112大 理 AREA 123玉 溪 AREA 134曲 靖 AREA 145红 河 AREA 156楚 雄 AREA 167丽 江 AREA 178迪 庆AREA 189临 沧 AREA 1910保 山AREA 2011昭 通 AREA 2112思 茅 AREA 2213怒 江 AREA 2314版 纳 AREA 2415德 宏 AREA 2516文 山 AREA 26 路 由 汇 聚地 州 到 省 中 心 的 路 由 汇 聚： 在 IP 地 址 的 规 划 时 已 经 考 虑 到 路 由 汇 聚 ， 建 议 每 个 地 州 应 分 配 两 个 连 续 的 B 类 地 址 ， 以 便 可 以 汇 聚 成 一 条 路 由 信 息 向 其 他 区 域 传 送 。 通 过 对 O S P F 的 适 当 配 置 ， 可 以 对 地 州 的 路 由 信 息 进 行 汇 总 。 各 地 州 的 核 心 路 由 器 作 为 区 域 边 界 路 由 器 ABR ， 可 以 把 进 入 一 个 区 域 的 各 县市 分 局 的 多 条 路 由 减 少 到 一 条 路 由 。例 如 对 大 理 在 其 核 心 路 由 器 上 可 进 行 如 下 配 置 ， 使 其 汇 总 成 一 条 信 息 ： router ospf 991network 151.24000.0.0.255 area12 负 载 均 担 OSPF 路 由 协 议 可 根 据 两 条 传 输 线 路 ， 作 到 流 量 的 负 载 分 担 。 从 EIGRP 向 OSPF 转 换 的 路 由 系 统 割 接 由 于 云 南 省 绿 卡 一 期 建 设 采 用 的 路 由 协 议 为 EIGR ， 本 期 建 设 需 要 OSPF 协 议 ， 在 系 统 割 接中 要 考 虑 到 路 由 的 正 确 、 完 整 统 一 ， 不 会 引 起 网 络 通 讯 的 严 重 事 故 。 具 体 考 虑 如 下 ： 首 先 在 省 中 心 路 由 器 上 运 行 以 上 两 种 路 由 协 议 ， 相 互 之 间 进 行 路 由 信 息 的 转 发 ， 既 保 证 以 前 路 由 协 议 的 运 行 ， 又 为 后 续 各 地 州 使 用 新 的 路 由 协 议 作 好 准 备 。 随 后 在 进 行 地 州 、 县 市 的 设 备 安 装 时 使 用 OSPF 协 议 ， 通 过 路 由 汇 总 将 本 地 的 路 由 信 息 传 送 至 省 中 心 ， 再 通 过 路 由 转 发 与 全 省 的 网 络 保 持 路 由 畅 通 。 待 全 部 安 装 完 成 后 ， OSPF 已 全 部 配 置 完 成 ， 可 将 一 期 所 用 EIGRP 配 置 从 各 路 由 器 中 删 除 。 8.云南绿卡网络的具体技术特性，可靠性、冗余备份8.1可 靠 性、 冗 余 备 份 网 络 系 统 的 冗 余 可 靠 性 如 何， 是 关系 到 整 个 绿 卡 网 络 能 否 正 常 运 行 的 关 键 ， 我们 通 过 硬 件、 软 件、 线 路 设 施 以 及 各 个 层 次 来 实 现 绿 卡 网 络 系 统 的 高 可 靠 性。8.1.1、 路 由 器 冗 余 备 份为 了 防 止 网 络 系 统 出 现 单 点 故 障，采用 了 双 路 由 器 以 实 施 网 络 关 键 设 备 的 冗 余 备 份。 在 本 方 案 中 当 主 路 由 器 Cisco7513出 现 故 障 时, 远 程 的 路 由 器 Cisco 2611 将 触 发拨 号 线 路 到 中 心 的 访 问 服 务器AS5300, 这 样路 由 器 Cisco7513 和 访 问 服 务器AS5300 就作 相 互 备 份。 8.1.2、 路 由 的 备 份在 整 个 网 络 中 ， 主 要 路 由 都 有 备 份，主 路由 器 Cisco7513 和 访 问 服 务器 AS5300 到 中 心 交 换 机 Catalyst 3200 都 有路 由 备 份， 在 此 方 案 中， 用Cisco 的 IRB 技 术 可 以 实 现 路 由 备 份。 Cisco7513 和 AS5300 均 有 两 个以 太 口 分 别 连 到 不 同 的 中 心 交 换 机 Catalyst 3200， 从 Cisco7513、 AS5300 到 主 机 就 有 两 条 线路 存 在， 正 常 运 行 时 只 有 一 条 线 路 工 作， 如 果 这 条 线 路 出 现 故 障， 就 会 切 换 到 另 外 一 条 线 路， 主机 不 用 做 任 何 路 由 修 改，同 时 由 于 切 换 时 间 非 常 短， 用 户 应 用 (TCP 连 接) 不 会 受 到 中 断， 保 证 了 绿 卡 网 络 系 统 关 键 业 务 的 正 常 运 行。8.1.3、 广 域 网 线路 冗 余 备 份在 网 络 系 统 的 冗 余 设 计 方 案 中，WAN 线 路 的 冗 余 备 份 是 十 分 重 要 的， 在 绿 卡 网 络 方案 中， 各 地 区 节 点 到 中 心 的 广 域 连 接 都 采 用 了 双 WAN 线 路， 主 线 路 用64K DDN ， 备 份线 路 用 PSTN ，以 防 止 线 路 故 障。在 实 施 冗 余 WAN 线 路 连 接 时， 可 以 自 动 进 行 线 路 的 切 换 以 及 路 由 的 及 时 更 新。我 们 设 计 使 用 OSPF (Open Shortest Path First) 开放 性 最 短 路 径 优 先 这 一 先 进 的 动 态 路 由 协 议 ，在 网 络 状 态 变 化 时 实 现 最 佳 路 径 的 重 新 计 算。OSPF 是 一 种 链 路 状 态 路 由 协 议， 它能 在 网 络 链 路 状 态 发 生 变 化 时， 根 据 新 的 网 络 链 路 状 态 数 据 库 立 即 重 新 计 算 最 佳 路 由， 从 而 使得 我 们 网 络 主WAN 线 路 断 掉 后， 备 份 WAN 线路 能 迅 速 被
