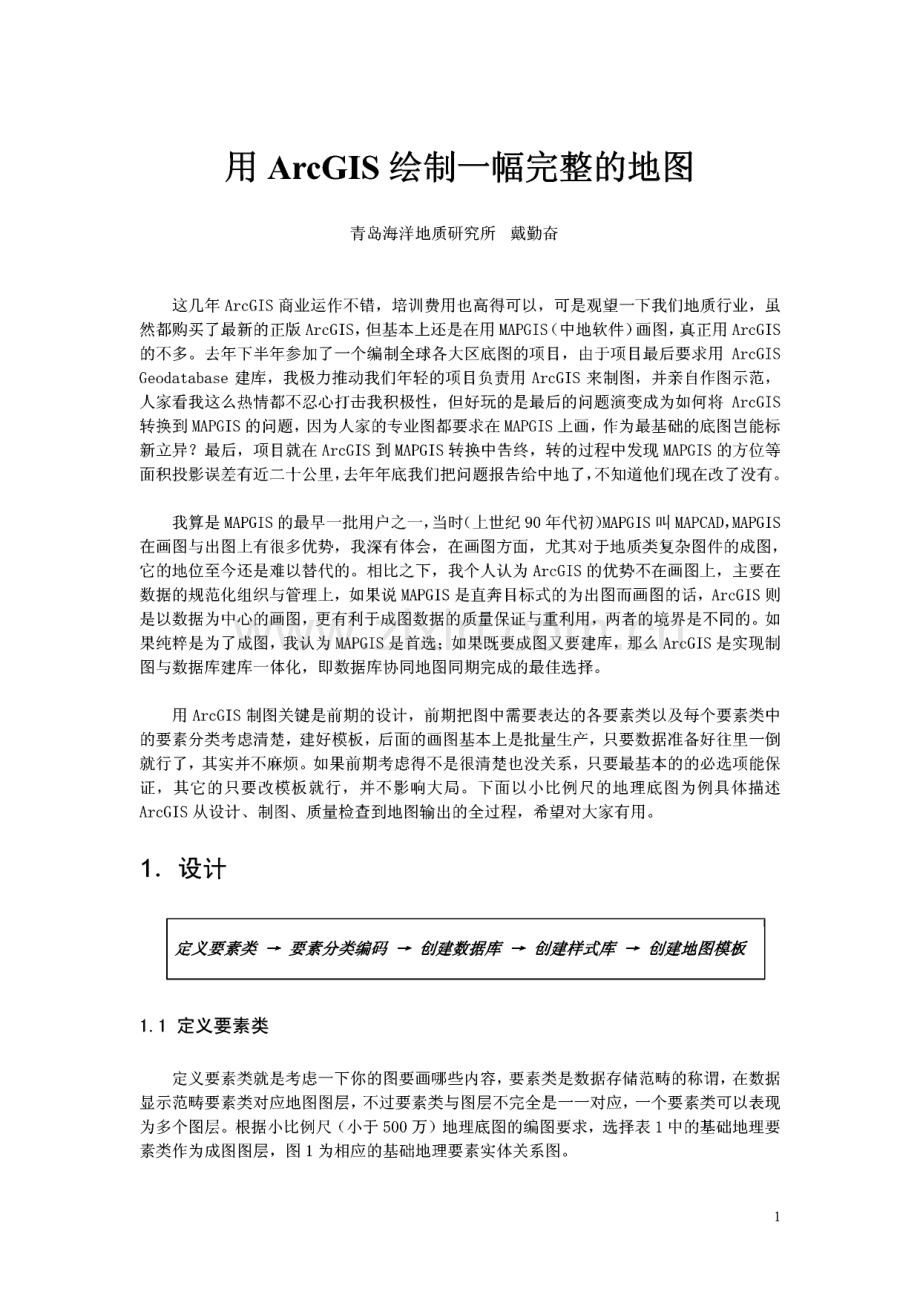

用ArcGIS绘制一幅完整的地图青岛海洋地质研究所戴勤奋这几年ArcGIS商业运作不错，培训费用也高得可以，可是观望一下我们地质行业，虽 然都购买了最新的正版ArcGIS,但基本上还是在用MAPGIS（中地软件）画图，真正用ArcGIS 的不多。去年下半年参加了一个编制全球各大区底图的项目，由于项目最后要求用ArcGIS Geodatabase建库，我极力推动我们年轻的项目负责用ArcGIS来制图，并亲自作图示范，人家看我这么热情都不忍心打击我积极性，但好玩的是最后的问题演变成为如何将ArcGIS 转换到MAPGIS的问题，因为人家的专业图都要求在MAPGIS上画，作为最基础的底图岂能标 新立异？最后，项目就在ArcGIS到MAPGIS转换中告终，转的过程中发现MAPGIS的方位等 面积投影误差有近二十公里，去年年底我们把问题报告给中地了，不知道他们现在改了没有。我算是MAPGIS的最早一批用户之一，当时（上世纪90年代初）MAPGIS叫MAPCAD,MAPGIS 在画图与出图上有很多优势，我深有体会，在画图方面，尤其对于地质类复杂图件的成图，它的地位至今还是难以替代的。相比之下，我个人认为ArcGIS的优势不在画图上，主要在 数据的规范化组织与管理上，如果说MAPGIS是直奔目标式的为出图而画图的话，ArcGIS则 是以数据为中心的画图，更有利于成图数据的质量保证与重利用，两者的境界是不同的。如 果纯粹是为了成图，我认为MAPGIS是首选；如果既要成图又要建库，那么ArcGIS是实现制 图与数据库建库一体化，即数据库协同地图同期完成的最佳选择。用ArcGIS制图关键是前期的设计，前期把图中需要表达的各要素类以及每个要素类中 的要素分类考虑清楚，建好模板，后面的画图基本上是批量生产，只要数据准备好往里一倒 就行了，其实并不麻烦。如果前期考虑得不是很清楚也没关系，只要最基本的的必选项能保 证，其它的只要改模板就行，并不影响大局。下面以小比例尺的地理底图为例具体描述 ArcGIS从设计、制图、质量检查到地图输出的全过程，希望对大家有用。1.设计定义要素类一要素分类编码-创建数据库-创建样式库-创建地图模板1.1 定义要素类定义要素类就是考虑一下你的图要画哪些内容，要素类是数据存储范畴的称谓，在数据 显示范畴要素类对应地图图层，不过要素类与图层不完全是一一对应，一个要素类可以表现 为多个图层。根据小比例尺（小于500万）地理底图的编图要求，选择表1中的基础地理要 素类作为成图图层，图1为相应的基础地理要素实体关系图。1表1地理底图要素类及代码数据集数据类要素类要素 类名几何 类型内容基 础 地 理定位基础（C）坐标网CPTL线内外图廓线、坐标网线、南北回归线、南北极圈线水系（H）水系线HYDL线单线河流、运河、干渠水系面HYDA面湖泊、水库、双线河、沼泽居民地（R）居民点RESP点国家首都、重要城市、一般城市境界与政区（B）境界线BOUL线洲界、国界、海岸线、浅滩暗沙边线政区面BOUA面陆域与岛屿地形地貌（T）山峰点TERP点山峰、火山地貌线TERL线大陆冰界、陆缘冰界、海洋冰界地貌面TERA面沙漠海洋等深线TBYL线海洋等深线地理注记（A）地理注记线AALL线海洋、海峡、海湾、河口、半岛、山脉、沙漠等无实体对应的地理名称沿走向 注记线图1基础地理要素实体关系图|C（定位基础）|H（水系）|R（居民地）|B（境界与政区）|CPTL（坐标网）回#*NRESP（居民点）*麻 OBJECTED 要素序号*ADATASET_ID 数据集编号*A GBCODE 国标分类码图例地图数据集地图数据类O AOBJECTJD 要素序号 DATASET_ID 数据集编号 GBCODE f国标分类码 CNAME 中文名 ENAME 英文名HYDL（水系线）/HYDA（水系面）#*N OBJECT_ID 要素序号*A-DATASET_ID 数据集编号*A GBCODE f国标分类码O A CNAME 中文名O A ENAME 英文名O N HYDG 水系等级区1|T（地形地貌）|BOUA（政区）OBJECT 要素序号*ADATASET_ID 数据集编号:GBCODE f国标分类码*N OBJECTJD 要素序号*A-DATASET_ID 数据集编号3*A GBCODE f国标分类码*A CCOUNTRY 中文国名O A ECOUNTRY 英文国名O A CNAME 中文区名O A ENAME 英文区名士国 TERL（地貌线）/TERA（地貌面）O AO ABOUL（境界）OBJECTED 要素序号 DATASET.ID 数据集编号 GBCODE 国标分类码 CNAME 中文名 ENAME 英文名AALL（地理注记线）TERP（山峰）OBJECT_ID 要素序号 DATASET_ID 数据集编号 GBCODE f国标分类码 ELEV 高程（米）CNAME 中文名 ENAME 英文名OBJECT_ID 要素序号 DATASET_ID 数据集编号 GBCODE 国标分类码 CNAME 中文名 ENAME 英文名 ANNCODE 注记类码田 TBYL（海洋等深线）#*N OBJECTJD 要素序号*ADATASET_ID 数据集编号I*A GBCODE f国标分类码*N D即TH 水深（米）|A（地理注记）|要素类型W 1理点线面数据类型A一字符型 Nf字型约束井一主键 外键*一非空 0允许空21.2 要素分类编码要素分类编码就是考虑一下每一个要素类包含哪些要素，然后给那些要素编上码以便规 范化。要素也是数据存储范畴的称谓，在数据显示范畴要素对应地图图层中的图元，要素分 类编码与图元的图式是一一对应的。基础地理要素分类与代码有国家标准（GB/T 13923-2006）,这里直接套用不需要另 行编码了，表2列出了小比例尺地理底图中用到的要素分类编码，其中图式是我自己加 上的仅供参考，地理底图的注记比较杂，其中注记类码也是我自己定义的仅供参考。对于其它专业领域要素的分类编码，如果分类比较多的话我个人还是倾向英文缩 略编码，因为简便。去年年底看到有编10位层次码的，给每个要素送10位码，而且 要求准确无误肯定是一件令人痛苦的事情。我个人认为规范化的结果应该是简化，如果 越规范越复杂还不如不规范。表2基础地理要素分类代码及图式序号分类代码名称几何特征定义要素类图式C.1CPT（定位基础）1120100内图廓线线CPTL2120200坐标网线线CPTL线粗 0.1mm,线色 0/169/2303120401南北回归线线CPTL线粗 0.1mm,线色 0/169/2304120402南北极圈线CPTL5120500外图廓线线CPTL线粗 0.1mm,线色 0/169/230C.2HYD（水系）1210100常年河上游至下游 有向线HYDL线粗 0.12mm,线色 0/169/230范围线构面HYDA边线粗0.12mm,边线色0/169/230填充色 210/232/2552210200时令河上游至下游 有向线 范围线构面季节性有水的河HYDL线粗 0.12mm,线色 0/169/230HYDAL-11 11 11_J边线粗0.12mm,线色 0/169/230填充色 210/232/2553序号分类代码名称几何特征定义要素类图式3220100运河线人工修筑的航运 设施HYDL线粗 0.12mm,线色 0/169/2304220200干渠线人工修筑的输水 设施HYDL线粗 0.15mm,线色 0/169/2305230100常年湖范围线构面HYDA同常年河6230200时令湖范围线构面季节性有水的湖HYDA同时令河7240100水库范围线构面HYDA同常年河8261200沼泽范围线构面经常湿润、泥泞 或有积水的地段HYDA透明无边线填充区，花纹色0/169/230C.3RES（居民地）1310101首都点RESP2310103重要城市点属于一个地区的 政治、经济、文 化、交通中心的 城市RESP73310104一般城市点RESPOC.4B0U（境界与政区）1610100行政区域范围线构面BOUA无边线区2610201巳定国界线BOULF线粗 0.4mm,线色 76/0/1153610202未定国界线BOUL线粗 0.4mm,线色 76/0/1154610301军事分界线线如1949年巴勒 斯坦地区以色列 和阿拉伯国家的 停战界线BOUL+线色 76/0/H55610302特种地区界线如香港特别行政 区界BOUL线粗 0.4mm,线色 76/0/1156610303洲界线线世界各大洲界线BOULO O 0=17250200海岸线线平均大潮高潮时 水陆分界线BOUL线粗 0.3mm,线色 0/132/1684序号分类代码名称几何特征定义要素类图式8250672浅滩、暗沙线暗沙是由沙和珊 瑚碎屑堆积体，略高于高潮线或 与高潮线持平B0UL线色 0/169/230C.5TER（地形地貌）1751101大陆冰界线指长期覆盖在陆 地上的冰域TERL线粗 0.12mm,线色 0/132/1682751102陆缘冰界线指位于极地大陆 边缘、与大陆相 连的浮动冰层，如南极冰架TERL线色 0/77/1683751201海洋永冰界线TERL线色 0/169/2304751202海洋浮冰界线自由漂浮于海 面、能随风和海 流漂移的冰TERL线色 0/169/2305730200等深线线海洋等深线TBYL线色 0/255/1976750100山峰点TERPA7750400火山点TERP8750801沙漠范围线构面TERA透明无边线填充区，花纹色115/0/05序号分类 代码名称注记 类码1图式字体字号2（磅）字形字色图示C.6ANN（注记）1609000(B)行 政 区大洲BC11隶书36正黑巫洲国家BN1KBN21隶书20正红中国BN12.BN2216英国BN13.BN2312比利时2319000(R)居 民 地首都RC00黑体10正红北京重要城市RP007里台北一般城市RT006青岛3209000(H)水系江、河、湖 渠、水库HH11宋体9斜蓝0/132/168长江HH128珠江HH137日月潭4259000(S)海洋要素大洋S011华文 中宋28斜蓝0/132/168太平洋海洋SS1KSS21宋体18斜蓝0/132/168阿拉伯海SS12.SS2216南海SS13.SS2314黄海海峡 海湾 河口SB1KSB21宋体12斜蓝0/132/168台湾海峡 孟加拉湾SB12、SB2210巴士海峡 北部湾SB13.SB237巴布延海峡杭州湾1注记类码由一个注记要素类字符（如:行政区注记要素类代码为B）、一个注记名称的英文首字符（如:大洲 的注记名称代码为0、1位数字的文字排列方式（0无排列方式、1沿线横排、2沿线竖排）、及1位数字 的字号大小组成（0不分字号、1大号字、2中号字、3小号字）。2字号可根据实际需要整体调整，1磅心0.353mm。6序号分类 代码名称注记类码图式字体字号（磅）字形字色图示4259000(S)海洋要素海沟 海槽 海盆ST1KST21宋体14斜蓝0/132/168马里亚纳海沟ST12ST2212冲绳海槽ST13ST2310中央海盆海岭 海脊 海山SM1KSM21黑体15斜蓝0/132/168中大西洋海岭SM12.SM2213九州-帕劳海岭SM13.SM2310黄岩海山半岛 岛弧SP1KSP21宋体15正黑阿拉伯半岛SP12.SP2213琉球岛弧SP13、SP2311朝鲜半岛岛屿礁石 岬角浅滩暗沙Sill宋体10正里台湾岛SI128澎湖岛SI136火烧岛群岛 列岛 诸岛 群礁SA1KSA21黑体12正里大巽他群岛SA12.SA2210东沙群岛SA13、SA238澎湖列岛5709000(T)地貌山脉TM1KTM21黑体13斜棕115/0/0喜玛拉雅山脉TM12,TM2211昆仑山脉TM13.TN239长山山脉山峰 和高程TP00TE00黑体6正黑莲花山1357水深值TBOO黑体6正白底蓝 字 0/132/1681370沙漠TD1KTD21宋体13正棕115/0/0撒哈拉大沙漠TD12,TD2211鲁卜哈利沙漠TD13TD239塔克拉玛干沙漠6129000(C)图 廓经纬度CDOO宋体10正蓝0/132/16870经纬线CLOO黑体9正蓝0/132/168北极圈71.3 创建数据库数据库用ArcCatalog创建,后台数据库用Access就行,也就是创建Personal Geodatabaseo 如果数据量比较大的话也可以选择File Geodatabase,File Geodatabase是ArcGIS 9.2引入的 新特征，估计是ESRI公司想摆脱Access的局限性。File Geodatabase在一个文件夹里存放 数据集，每个数据集占用的磁盘空间可以达到1TB,而且File Geodatabase可以跨平台，可 以压缩，可以加密。这里仅以Personal Geodatabase为例J,创建步骤如下。（1）创键地理数据库：启动ArcCatalog,在既定目录下点击鼠标右键，选择New,再 选择 Personal Geodatabase,创键示例数据库 BasemapDB.mdb（2）创键域:在已创建的地理数据库BasemapDB.mdb下点击鼠标右键,选择Properties,打开数据库属性的Domains页，然后按照已定义的分类代码（表2）,在Domains页输入数 据库的属性域。8(3)创建要素集：在已创建的地理数据库BasemapDB.mdb下点击鼠标右键，选择New,再选择Feature Dataset,创键地理底图要素集BASEMAP。然后在随后出现的对话框里定义 要素集的坐标系及其投影，这里选择用经纬度存储地理坐标数据，具体选择“Geographic Coordinate Systems下的World WGS 1984。投影是数据显示时的选择，因此留待地图模板 中定义。在要素集中定义空间参照系是为了让同一要素集中的要素类享有同一空间参照系，这样要素集内的要素类之间才可以建立拓扑关系。Refresh)ArcCat alog-Arcinfo-E:2009示例 BaseapDBdb jFile Edit View Go Tools Py Ctrl+CJ_ G,一川 _电电XX Belete s Location：:2009不例RenameFeatureDatasest.I Feature Class.H Table.-Relationship Class.强 Schematic Dataset等 ToolboxRaster Catalog.ImportExport(4)创建要素类：在已创建的要素集BASEMAP下点击鼠标右键，选择New,再选择 Feature Class,然后按照已经定义的要素类及其属性(表1和图2),分别定义点、线、面各 要素类，并在各要素类的属性页面输入要素类的属性，同时按设计要求选择属性的约束条件(是否可以为空、确省值以及属性的域)。xContents prevew日空E:臼 口 2009示例日已 BasemapDB.mdb-日 BASEMAP 日 AALL m AALP a B0UA 日 B0UL 田 CPTL 国 HYDA 日 HYDL 回 RESP 日 TBYL 13 TERA 日 TERL 日 TERPName 日 AALL 回 AALPCopyDeleteRenameRefreshImportEXD or tCreates a new Feature Clw 岸|Metadata|Ctrl+CFeature Class.专Relationship Class.圈Terrain.&Topology.司 Polygon Feature Class From Lir Geometric Network.X91.4 创建样式库样式库是一个ESRI Style类型的文件，你可以把你需要用到的图元图式集中起来放到一 个ESRI Style文件中，以便统之管理及分发。创建样式库的工具是Style Manager,可以通过 ArcMap 调用。启动 ArcMap,点击菜单 Tools,选择 Styles 下的 Style Managero 在 Style Manager 页面 下点击Styles按钮，选择Create New就创建了一个空的样式库，这里命名为Basemap.styleo参照已经定义的样式（表2）,分别在样式库的Fill,Line,Maker,Text等目录中创建 填充、线型、符号、文本等图元样式。实际上你没必要每一个都亲自画，你可以从其它样式 库中拷贝已有的，或相近的，修改一下就行。样式可以作分类标示（Category）,以后使用 时便于查找。1011Style lanagerF 口 E:2009示例 Basemap.style A LJ Reference Systems 口 Maplex Labels Qj Shadows ll Area Patches F-1 Line PatchesI Cj Labelsfl Representation MarkersCl North ArrowsO Scale BarsO Legend ItemsCj Scale TextsO Color RampsCJ BordersO Backgrounds口 ColorsO Vectorization SettingsCl Fill SymbolsH Line Symbols l-l Marker Symbols 口 T ext Symbols O Representation Rules(l HatchesNameCategory750907雪线751202海洋浮冰界地貌TERL地貌TERL751101大陆冰界地貌TERL=751201海洋永冰界地貌TERL751102陆缘冰界地貌TERL一海岸线境界B0UI2505。危险线-2506。依比例尺礁石境界BOW境界B0UI 250671珊瑚礁境界B01II250672浅滩暗沙-2506。依比例尺的明礁境界B0UI 境界BOW。=610303洲界线境界BOW+61035军事分界线境界B0UI610304国际日期变更线境界BOUI5已定国界境界BOW-61 0202未定国界境界BOUI-610302特种地区界境界BOW 210100常年河水系HYDI-210200时令河水系HYDI-225。口运河水系HYDI-2202。干渠水系HYDI 国 皿 一4Symbol Property EditorPreviewProperties:Type:Marker Line Symbol3Marker Line|Cartographic Line|Template|Line Propertiese 闩 r v期到回|10OZ色Symbol.Layers00 固0 固|一旦+l lll Al电I闻121.5 创建地图模板万事俱备，现在可以在ArcMap下创建地图模板了，地图模板是一个ESRI mxd文件。创建地图模板前，地图的比例尺以及地图投影必须是已知的。(1)创建数据框：启动ArcMap,选择菜单Insert,点击Data Frame,创建一个新的数 据框。如果有图外图或图中图，例如中国行政区划图中常见的南海诸岛，或地质图中常见的剖面图、综合柱状图，就需要创建多个数据框。e PropertiesMap Cache|Annotation Groups|Extent Rectangles Frame|Size and Position|Feature LinkGeneral|Data Frame Coordinate System|Illumination|GridsCurrent coordinate system:Lambert_Conformal_Conic_EURB Projection:Lambert_Conformal_Conic False_Easting:0.000000False_Northing:0.000000CentraLMeridian:17.000000Standaixl_Parallel_l:40.000000Standard_Parallel_2:60,000000Scale_Factor:1.000000Latitude_Of_Origin:30.000000Linear Unit:MeterGCS_WGS_1984Select a coordinate system:臼 日 FavoritesLambert_Conformal_Conic_EURB 鹭 Sterographic_south-pole-Mine 感:1 World_Robinson+口 Predefined+口 Layers 口 customClear13Projected Coordinate Syste Properties0Name:Lambert_Conformal_Conic_E URBProjectionAParameterValueFaise_East inc0.000000000000000000Faise_Northine0.000000000000000000Central_Meridian17.000000000000000000Standard_Parallel_l40.000090000000000000Standard_Parallel_260.000000000000000000Seale_Factor1.000000000000000000VLinear UnitName:Meter VMeters per unit:pj一Geographic Coordinate SystemName:GCS.WGSJ984 AAngular Unit:Degree(0.017453292519943299)Prime Meridian:Greenwich(0.00000000000000(Datum:D_WGS_1984Spheroid:WGS_1984Semimajor Axis:6378137.000000000000000C v确定 取消(3)添加地图图层：将数据库中的要素类按叠盖次序先后添加到数据框中。一个要素 类可以表现为多个图层，同一个要素类的图层显示内容通过图层属性页中的Definition Query 限定，例如在水系图层中只显示3级以上的河流。New Group LayerAdd Data.Add DatLook in:BASEMAP3封匐圄层IB圈I叱口UAULTLDA AAJAAJELIBLIZFHY国TERA QTERL 2JTERP14Layer PropertiesGeneral|Source Selection|Display|Symbology Definition Query|Labels|Joins&Relate:Definition Query:HYDGIN 1Z3（4）定义各图层的显示方式：在图层下点击鼠标右键，选择Properties,在图层属性的 Symbology页面选择需要图示的数据字段，这里是“国标分类码 GBCODE；以及图示方法，这里选择单值分类显示，显示样式从前面创建的样式库中提取。样式库通过Symbol Selector 页面的More Symbols按钮添加到样式中供选用。153 Petroleum3 E：12009示例,Basemap3D BasicArcScene BasicESRI-CADAdd.(5)定义地图标注类：ArcGIS9.2在注记方面有较大的改进，添加了标注扩展模块 Maplex,标注类、以及标注管理器(Label Manager),用于比较复杂的地图注记。Map lex作为ArcGIS外加模块安装，Map lex安装后还需要一系列操作将Maplex弓|擎激 活后方可使用。Maplex安装后，先点击Tools菜单的Extensions,在Extensions页面中 选上Maplex,然后点击View菜单下的Toolbars,在工具列表中点击Labeling,再在随之 弹出的labeling浮动菜单中选中use maplex Label Engine,这样Maplex就可以使用了。Abbreviation Dictionaries.G Use Maplex Label EngineOptions.16ExtensionsSelect the extensions you want to use.0 3D Analyst ArcScan0 Data Interoperability0 Geostatistical AnalystMaplex；Network Analyst0 Publisher Schematics Spatial AnalystE 0 Survey AnalystSurvey Editor T racking AnalystDescription:Maplex 9.2Copyright 1999-2006 ESRI Inc.All Rights ReservedProvides an advanced label placement engine for ArcGIS.About Extensions Close地图模板中定义的地图标注类用于同一图层不同类别图元的分类标注，这里以居民地 为例说明居民地标注类的定义方法。按照表2中的定义，居民地标注类码为RC00、RP00、RT00,分别用于国家首都、重要城市和一般城市的标注。下面在地图模板中定义这三类地 图标注。在居民地图层下点击鼠标右键，选择Properties,然后选择图层属性的Label页。a)先在 Method 文本框选择“Define classes of features and label each class differently,表示分类标注；b)点击Add按钮输入标注类名，例如RC00_首都；c)点击SQL Query,限定标注类的标注要素，例如GBCODE=，310107，其中310101是首都的国标分类码；d)在Label Field文本框选择作为标注内容的数据字段，例如“中文名称”，如果标注涉及多个字段，或包含上、下标等标注格式，或需要沿线纵向标注，可点击 Expression 按钮，在 Label Expression 页面输入 VB Script 代码；e)在Text Symbol框中分别选择RC00_首都标注类的字体、字号、字形、字色；f)点击Placement Properties按钮,在Placement Properties页面选择标注位置与方向，其中Position按钮用于定义标注的位置；Label Offset定义标注的偏移距，对居民 地，偏移距就是标注文字与居民地点符号中心的距离，例如2个像点；Orientation 定义标注的方向，如果经纬网不是横平竖直的话，标注方向要选择Graticule Alignment,也就是平行经纬网标注,当然极地区域是个例外。17Layer PropertiesGeneral|Source|Selection|Di splay|Symbology|Fields Definition Query Labels|Joins&Relates“Label features in this layerMethod:|Define classes of features and label each class differently.|Class:|RC00_首都|Default|Label features in this classRCOOFW维要城市 T ext Strir|RTO 叫一般我市 Label Field:|中文名称QL Query.Get Symbol ClassesExpression.T ext Symbol国黑体 3 P0 JLIAaBbYyZz|B Z U Symbol.Other OptionsPlacement Properties.Pre-defined Label Style Label Stales.确定|应用（18Label Expression0Expression|Label FieldsDouble-click to add a field into the expressionShow fjipeOBJECTID GBCODE CNAME ENAME ANNCODE SHAFE_LenqH-i DATASETJDAppend Show Values.歹 Display coded value descriptionExpressionWrite a function named FindLabel for the selected parser.“Advanced Add fields as parameters to the function.Function FindLabel(CNAME)dim izstrfor i=1 to len(CNAME)str=Mr+Mid(CNAMEH)+vbNewLineNextFindLabel=strEndFunction 注：实现沿线纵向标注Verify Reset Help Load.Save.Parser:|VBScript确定|取消19Position Options0(Northwest中Northwest(NorthNorthNortheastC WesT)中(Center)中(East)WestSouthwestCenteredC South)South Southeastf(Offset)f 0*Best PositionEast模板创建完成，可以提供制图人员使用，如果后期有改动也没关系，因为只要模板替 换一下就行了，客户端的原始数据不需要改动。后面是欧洲大区的1/500万数据在定义模板下的显示结果。20BSEUR0FE5I-ArcKap-Arclnfo乡IDatafrael田3图框E图框注记线E行政区注记线E地貌注记线S海洋注记线-0居民地首都二级居民地O三级居民地-0山峰A山峰火山-0境界。-洲界线，1巳定国界 一未定国界一特种地区界+军事分界线海岸线浅滩、暗沙-0水系线常年河-时令河=运河一干渠HHHHH田田田田田地等水地政貌深系貌区建线面面212.制图图形编辑-数据入库-挂接模板-标注转注记.添加图外要素2.1图形编辑ArsGIS的图形编辑功能很全面，但我个人认为用起来不是很方便，可能是熟悉程度不 够，所以我经常是用别的软件做图形编辑，然后转成shp格式文件装载到ArcGIS中，在 ArcGIS中只是作一些修补型的编辑。ArsGIS的图形编辑工具可在View菜单的Toolbars下选择，包括编辑工具Editor、高 级编辑工具Advanced Editing,以及注记编辑工具labeling和拓扑编辑工具Topology等。国BSEUR0PE5,-ArcinfoFile Edi t Vi ew Insert Select!on Tools Window Help Edi tor B D百口三Data ViewLayout Vi ewZoom Dataature Target：|居民地Zoom Layout日乡DatwE 0 1Bookmarkss H Bi s 13 f 1S B fl 回回U 不 Bl il1oolbarS M3 Status Bar Overflow AnnotationE 0+0+0E回+0S片E 0 E E +E E 0|E E 0 E 0E 0E 0Ll QH Scrollbarszl 洋 园ides语国Grid苒R Data Frame Properties.图框注:行政区:地貌注:溟洋生山峰 境界 水系线 地貌线 大的.陆修海洋=海洋 等深线Mmo 记线 注记线 记线 记线;冰界 之冰界:浮冰界 泳冰界ro1424更AOq Advanced EditingAnimation3 AnnotationArcPadArcScanCOGOData Frame ToolsDimensioningDistributed GeodatabaseEditoEffects 力GPSGeodatabase Hi storyGeometric Network EditingGeoreferencingGeostatistical AnalystGraphicsG Lab el i n?22在图形编辑前需要在Editor浮动板的下拉菜单下点击Start Editor进入编辑状态,然后在Task的下拉框中选择操作类型，在Target下拉框中选择需要编辑的图层，才可以开 始编辑，编辑完毕点击“Stop Editing退出编辑状态。夕_I-Task：|Create New Feature|Target：|居民地Edi tor k，5 000 000|5|10|15|20|25|30XxkBSEUR0PE51-Arclap-ArcinfoFile Edit View Insert Selection Tools Window HelpEditor 下Task：Reshape Feature|Target：pw FeaturelineAreaires昌l=J ICreate Netj moai ry i asnsReshape FeatureCut Polygon Features Mirror Features Extend/Trim Features Modify Feature Calibrate Route Feature Modify Portion of a Line H Topology TasksModify EdgeReshape EdgeAuto-Complete Polygon 0 Other TasksSurvey Analyst Edit TaskSelect Features Using a I Select Features Using an Create 2-Point Line FeatiEditor 4 Task：|Create New Feature Target：|居民地口苏口昌E)DataFraae 4 内田叵I图框-卡尔RAdvanced EditingT+7 O23为了避免图层之间的干扰，可以在Set Selectable Layers页面将某些层设置为可视、不可选。File Edit View Insert Selection Tools Window Help4Editor 方口昌hi 即 Gr一;t C e el s%电Select By Attributes.Select By Location.E乡|DataFraaelS0图框+图框注记线*行政区注记线*地貌注记线*海洋注记筵*0居民地+0山峰+0境界+0水系线elected FeaturesS StatiClear Selected FeaturesInteractive Selection MethodOptions.Set Selectable Layers0区Choose which layers can have their features selected interactively with the Select Features tool the Select By Graphics command,the Edit tool etc.居民地图框图框注记线行政区注记线地貌注记线海洋注记线山峰境界水系线地貌线等深线水系面地貌面政区 BasemapDB.mdb E 日 BASEMAPMetadata|Name：RESPType：Personal Geodat&base Featuny 十吨 pin o e e c-D-R to K C R T 7 LFRLLALP
