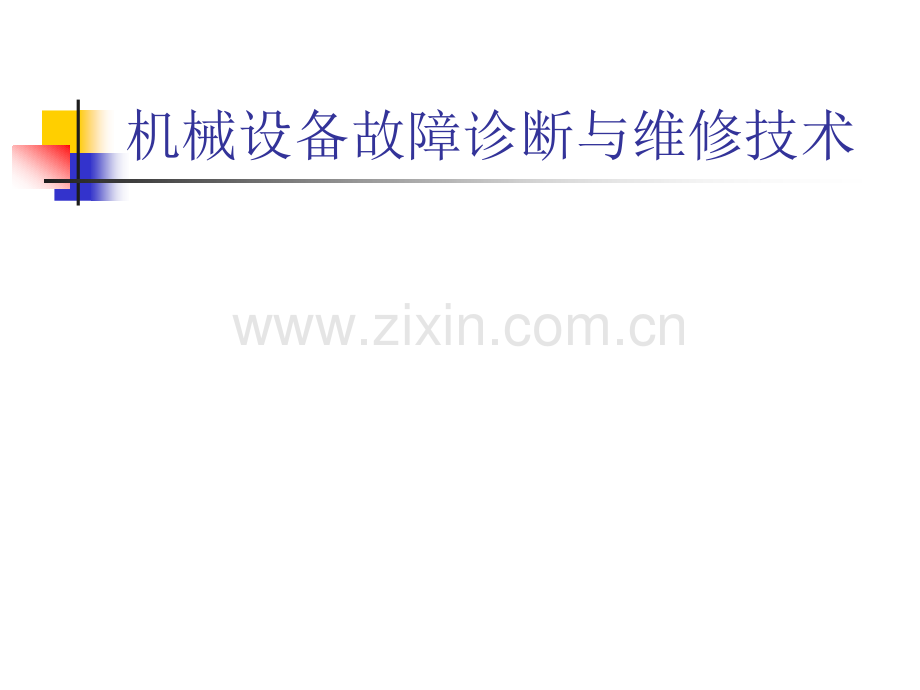

机械设备故障诊断与维修技术整本书课件电子教案.ppt

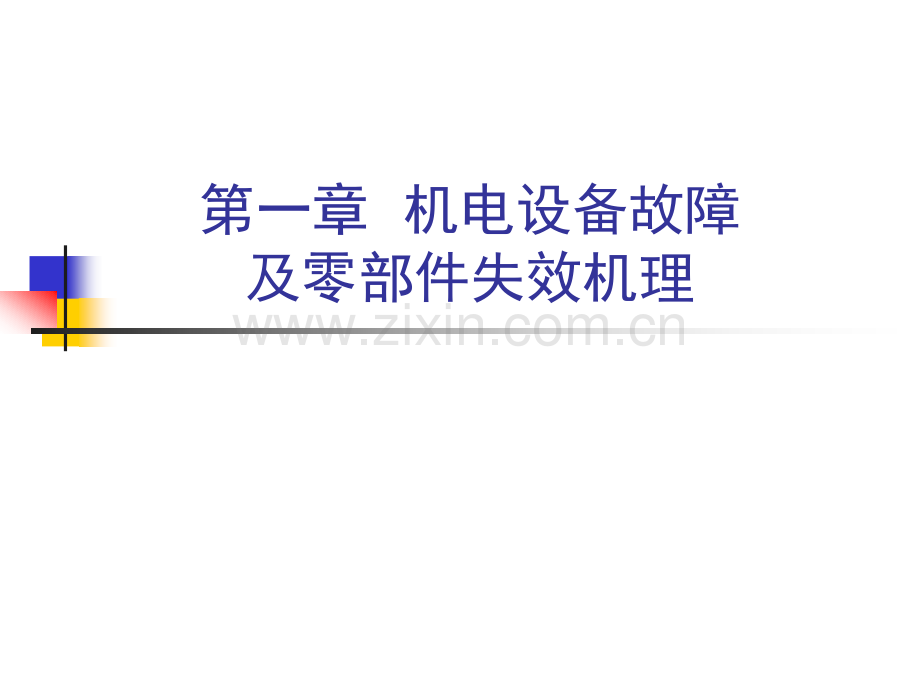

机械设备故障诊断与维修技术第一章 机电设备故障及零部件失效机理 第一节 概述 第一节 概述 第一节 概述 第一节 概述 第一节 概述 第二节 机械零件的磨损 第二节 机械零件的磨损 第二节 机械零件的磨损 第二节 机械零件的磨损 第二节 机械零件的磨损 第二节 机械零件的磨损 第二节 机械零件的磨损 第二节 机械零件的磨损 第二节 机械零件的磨损 第三节 金属零件的腐蚀 第三节 金属零件的腐蚀 电化学腐蚀是一种复杂的物理与化学腐蚀过程。它是金属与电解质物质接触时产生的腐蚀，与化学腐蚀的不同之处在于腐蚀过程中有电流产生。常见的电化学腐蚀形式有：1.均匀腐蚀 2.小孔腐蚀（点蚀）3.缝隙腐蚀 4.腐蚀疲劳 第三节 金属零件的腐蚀 第四节 机械零件的变形 第四节 机械零件的变形 第五节 机械零件的断裂 第五节 机械零件的断裂 一般疲劳断裂过程经历3个阶段：疲劳裂纹的萌生阶段，疲劳裂纹的扩展阶段，最终瞬断即疲劳裂纹的失稳扩展阶段。第五节 机械零件的断裂 第五节 机械零件的断裂减少断裂失效的措施，可从下面几个方面考虑：第五节 机械零件的断裂第二章 机电设备故障诊断 第一节 概述 第一节 概述 第一节 概述 第一节 概述 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术感器的安装方式。第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术引起齿轮振动的原因大致有三类：第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第二节 振动诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第三节 温度诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第四节 油样分析与诊断技术 第五节 无损检测技术 第五节 无损检测技术 第五节 无损检测技术 第五节 无损检测技术 第五节 无损检测技术 第五节 无损检测技术 第五节 无损检测技术第三章 机电设备维修方式与修复技术 第一节 机械设备维修方式 第一节 机械设备维修方式 第一节 机械设备维修方式 第二节 机械零件修复技术概述 第二节 机械零件修复技术概述 第三节 机械修复技术 第三节 机械修复技术 第三节 机械修复技术 第三节 机械修复技术 第三节 机械修复技术 第三节 机械修复技术 第四节 焊接修复技术 第四节 焊接修复技术 第五节 电镀修复技术 第五节 电镀修复技术 第五节 电镀修复技术 第五节 电镀修复技术 第五节 电镀修复技术 第五节 电镀修复技术 第五节 电镀修复技术 第五节 电镀修复技术 第六节 黏接与黏涂修复技术 第六节 黏接与黏涂修复技术 第六节 黏接与黏涂修复技术 第六节 黏接与黏涂修复技术 第七节 热喷涂和喷焊技术 第七节 热喷涂和喷焊技术 第七节 热喷涂和喷焊技术 第七节 热喷涂和喷焊技术 第七节 热喷涂和喷焊技术 第七节 热喷涂和喷焊技术 第七节 热喷涂和喷焊技术 第八节 表面强化技术 第八节 表面强化技术 第八节 表面强化技术 第八节 表面强化技术 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器 第九节 机械维修中使用的量具和仪器机电设备故障诊断与维修技术第四章 典型机械设备的修理n第一节机械设备的大修理n第二节机械设备的拆卸、清洗与换修原则n第三节典型零件的修理n第四节机械设备的修理装配n第五节卧式万能升降台铣床的修理n第六节通用压力机的维修n第七节卧式车床的维修及精度检验一、大修理的内容和要求（一）设备大修理的内容设备大修理简称设备大修，它是工作量大、修理时间长的一种修理。）对设备的全部或大部分部件解体并进行检查。）编制设备大修技术文件，准备好技术资料、工具、检具以及备件和材料。）修复基础件。第一节机械设备的大修理一、大修理的内容和要求（一）设备大修理的内容）更换或修复磨损、损坏的零件。）修理、调整机械设备的电器系统。）更换或修复机械设备附件。）大修总装配，并调试到达大修质量标准。）设备全新涂装。）设备大修质量验收。第一节机械设备的大修理一、大修理的内容和要求（二）设备大修理的要求.设备大修理首先应达到预定的技术要求.设备大修应降低修理成本，提高经济效益.设备大修中尽量采用新技术、新材料、新工艺，提高大修的技术水平第一节机械设备的大修理二、大修理前的准备设备大修的准备工作包括技术准备技术准备和生产准备生产准备两方面的内容。l大修前的技术准备由主修技术员负责。主要工作包括预检调查准备、预检、编制大修技术文件。l大修前的生产准备工作由备件、材料、工具管理人员和修理单位的生产计划人员负责。主要工作包括材料、备件和专用工、检、研具的订购、制造和验收入库以及修理生产计划的编制。第一节机械设备的大修理二、大修理前的准备（一）预检前的调查准备工作）查阅设备档案）阅读设备说明书和设备图册）向设备操作者和维修工调查）向技术、质量和生产管理等部门征求对设备局部改进的意见第一节机械设备的大修理二、大修理前的准备（二）预检.预检的目的通过预检可以全面深入掌握设备状况劣化情况，更加明确产品工艺对设备精度、性能的要求，以确定需要更换或修复的零件，进而测绘或核对这些零件的图样，满足制造修配的需要。第一节机械设备的大修理二、大修理前的准备.预检内容）逐项检验几何精度和工作精度，记录实测值）检查机床运行状况）检查机床导轨、丝杠、齿条的磨损情况，测出磨损量）检查液压、气动、润滑系统）检查电器系统）检查安全保护装置）检查设备外观及附件）部分解体检查第一节机械设备的大修理二、大修理前的准备（三）编制大修技术文件通过预检，掌握设备状况，确定修、换件之后就可以分析制定修理方案和编制修理技术文件。修理技术文件是设备大修的依据。.编制修理技术任务书.编制修理工艺.大修理质量标准第一节机械设备的大修理.编制修理技术任务书）设备大修前的技术状况。）主要修理内容包括说明设备解体、清洗和零件检查的情况，确定需要修换的零件；简要说明基础件、关键件的修理方法；说明必须仔细检查和调整的机构和其他需要修理的内容；指出结合大修进行改善维修的部位和内容。）修理质量要求指出设备大修各项质量检验应用的通用技术标准的名称及编号，将专用技术标准的内容附在任务书后面。第一节机械设备的大修理.编制修理工艺）整机和部件的拆卸程序、方法以及拆卸过程中应检测的数据和注意事项。）主要零部件的检查、修理和装配工艺以及应达到的技术条件。）总装配程序和装配工艺应达到的精度要求、技术要求以及检查测量方法。）关键部位的调整工艺及应达到的技术条件。）总装配后试车程序、规范及应达到的技术条件。）设备大修过程中需要的通用或专用工、检、研具和量仪明细表，其中对专用的应加以注明。）大修作业中的安全措施等。第一节机械设备的大修理.大修理质量标准在机械设备修理验收时可参照国家和部委等制定和颁布的一些机械设备大修理通用技术条件，如金属切削机床大修理通用技术条件、锻压设备大修理通用技术条件等。行业、企业可参照相关通用技术条件编制专用机械设备大修理质量标准。没有以上标准应按照机械设备出厂技术标准作为大修理质量标准。第一节机械设备的大修理二、大修理前的准备（四）备件、材料、专用工、检、研具的准备主修技术人员应及时将修换件明细表、材料明细表、专用工、检、研具明细表以及有关图样交给管理人员。管理人员核对库存后提出订货或安排制造，保证按时供给设备大修时使用。第一节机械设备的大修理二、大修理前的准备（五）编制大修作业计划l大修作业计划由修理部门的计划员负责编制。由设备管理人员、主修技术人员和修理工（组）长一起审定。l大修作业计划的内容包括：作业程序、分部分阶段作业所需工人数及作业天数、对分部作业之间相互衔接的要求、需要委托外单位协作的项目和时间要求等。l一般大修作业计划可采用“横道图”式加必要的文字说明。结构复杂的高精度、大型、关键设备的大修计划应采用网络技术编制。第一节机械设备的大修理第一节机械设备的大修理三、大修理的工艺过程四、大修理的质量要求与精度检验（一）机床大修理质量检验通用技术要求第一节机械设备的大修理.零件加工质量.装配质量.机床液压系统的装配质量.润滑系统的质量.电气部分的质量.机床的外观质量.机床运转试验.零件加工质量）更换或修复工件的加工质量应符合图样要求。）滑移齿轮的齿端应倒角。丝杠、蜗杆等第一圈螺纹端部厚度小于1 部分应去掉。）刮削面不应有切削加工的痕迹和明显的刀痕，刮削点应均匀。用涂色法检查时，每25 25 面积内，接触点不得少于表的规定数。第一节机械设备的大修理.零件加工质量）各类机床刮削接触点的计算面积，按高精度机床、精密机床和不大于10 t 的通用机床为100 cm2；大于10 t 的机床为300 cm2来计算。）对于两配合件的结合面，若一件采用切削加工，另一件是刮削面，则用涂色法检验刮削面的接触点不少于表4.1规定的75%。第一节机械设备的大修理.零件加工质量）两配合件的结合面均采用切削加工时，用涂色法检查，接触应均匀，接触面积不得小于表4.2 的规定。）零件刻度部分的刻线、数字和标记应准确、均匀、清晰。第一节机械设备的大修理.装配质量）装配到机床上的零部件，要符合质量要求。不允许放入总装图样上未规定的垫片和套等。）变位机构应保证准确定位。啮合齿轮宽度小于20 mm 时，轴向错位不得大于1 mm；齿轮宽度大于20 mm 时，轴向错位不超过齿轮宽度的5%，但不得大于5 mm。）重要结合面应紧密贴合，紧固后用0.04 mm塞尺检验，不得插入。特别重要的结合面，除用涂色法检验外，在紧固前、后均应用0.04 mm的塞尺检验，不得插入。）对于滑动结合面，除用涂色法检验外，还要用0.04 mm的塞尺检验，插入深度按下列规定：l机床质量10 t，小于20 mml机床质量10 t，小于25 mm第一节机械设备的大修理.装配质量）采用静压装置的机床，其“节流比”应符合设计要求。静压建立后，运动应轻便、灵活。静压导轨空载时，运动部件四周的浮升量差值不得超过设计要求。）装配可调整的轴承和镶条时，应有调修的余量。）有刻度装置的手轮、手柄，其反向空程量不得超过下列规定：l高精度机床1/40rl不大于10 t的通用机床和精密机床 1/20rl大于10 t 的通用机床和精密机床 1/4r第一节机械设备的大修理.装配质量）手轮、手柄的操纵力在行程范围内应均匀，不得超过表.的规定。第一节机械设备的大修理.装配质量）对于机床的主轴锥孔和尾座锥孔与心轴锥体的接触面积，除用涂色法检验外，锥孔的接触点应靠近大端，并不得低于下列数值：l 高精度机床工作长度的85%l 精密机床 工作长度的80%l 普通机床 工作长度的75%）机床运转时，不应有不正常的周期性尖叫声和不规则的冲击声。）机床上滑动和滚动配合面、结合缝隙、润滑系统、滚动及滑动轴承，在拆卸的过程中均应清洗干净。机床内部不应有切屑和污物。第一节机械设备的大修理.机床液压系统的装配质量）液压设备的拉杆、活塞、缸、阀等零件修复或更换后，工作表面不得有划伤。）在液压传动过程中，在所有速度下都不得发生振动，不应有噪声以及显著的冲击、停滞和爬行现象。）压力表必须灵敏可靠、字迹清晰。调节压力的安全装置应可靠，并符合说明书的规定。）液压系统工作时，油箱内不应产生泡沫，油温一般不得超过60 。当环境温度高于35 时连续工作4，油箱温度不得超过70 。）液压油路应排列整齐，管路尽量缩短，油管内壁应清洗干净，油管不得有压扁、明显坑点和敲击的斑痕。）储油箱及进油口应有过滤装置和油面指示器，油箱内外清洁，指示器清晰明显。）所有回油管的出口必须伸入油面以下足够的深度，以防止产生泡沫和吸入空气。第一节机械设备的大修理.润滑系统的质量）润滑系统必须完整无缺，所有润滑元件（如油管、油孔）必须清洁干净，以保证畅通。油管排列整齐，转弯处不得弯成直角，接头处不得有漏油现象。）所有润滑部位都应有相应的注油装置，如油杯、油嘴、油壶或注油孔。油杯、油嘴、油孔必须有盖或堵，以防止切屑、灰尘落入。）油位的标志要清晰，能观察油面或润滑油滴入情况。）毛细管用作润滑滴油时，均必须装置清洁的毛线绳，油管必须高出储油部位的油面。第一节机械设备的大修理.电气部分的质量）对不同的电路，应采取不同颜色的电线；如用同一颜色线，则必须在端部装有不同颜色的绝缘管。）在机床的控制线路中，电线两端应装有与接线板上表示接线位置相同的数字标志。标志数字应不易脱落和被污损。）对于机床电气部件，应保证其安全，不受切削液和润滑油及切屑等物的影响。）机床电气部分全部接地处的绝缘电阻，用 摇表测不得低于；电动机绕组（不包括电线）的绝缘电阻不得小于.。）用磁力接触器操纵的电动机，应有零压保护装置。在突然断电或供电电路电压降低时，能保证电路切断，电压复原后能防止自行接通。）为了保护机床的电动机和电气装置不发生短路，必须安装熔断器或类似的保险装置，并要符合电气装置的安全要求。）机床照明电路应采用不大于 电压的电源。）机床底座及电气箱、柜上，应装有专用的接地螺钉和地线。）电气箱、柜的门盖上，应装有扣闩。第一节机械设备的大修理.机床的外观质量）机床不加工的外表面，应喷涂浅灰色油漆，或按规定的其他颜色涂漆。）电气箱及储油箱、主轴箱、变速箱和其他箱体内壁，均应漆成白色或其他浅色。）油漆要符合标准，不得出现起皮、脱落、皱纹及表面不光泽的现象。）机床的各种标牌应齐全、清晰，装置位置正确牢固。）操纵手轮、手柄的表面应光亮，不得有锈蚀。）机床所有防护罩及其他孔盖等，均应保持完整。）机床的附属电气及附件的未加工表面，均应与机床的表面油漆颜色相同。第一节机械设备的大修理.机床运转试验）机床的主传动机构应从最低速度开始，依次进行运转，每级速度运转不得少于，最高速度运转不得少于，并使主轴轴承达到稳定温度。用交换齿轮、带传动变速和无级变速的机床，可作低、中、高速度运转。）在主轴轴承达到稳定温度时，检验主轴轴承的温度和温升，不得超过下列规定：l滑动轴承温度 温升 l滚动轴承 温度 温升 l温度上升幅度每小时不得超过 。）机床的进给机构应作低、中、高进给速度空运转试验，快速移动机构应作快速空运转试验。第一节机械设备的大修理.机床运转试验）机床在运转试验中，各机构的启动、停止、制动、自动动作变速转换和快速移动等，均应灵活可靠。）所有液压、润滑、冷却系统，均不得有渗漏现象。）气动系统及管道不得有漏气现象。）机床的安全防护、保险装置齐全、牢固、灵敏可靠。）载荷试验前后，均应对机床的精度进行检验。不作载荷试验的机床，在空运转试验后进行精度检验。第一节机械设备的大修理四、大修理的质量要求与精度检验（二）机械设备修理精度检验l机械设备大修理后按验收标准进行验收，不同设备均有各自的验收标准和检验方法。以金属切削机床为例，国际标准化组织（）制定了各种机床的精度检验标准和机床精度检验通则，我国也制订了与国际标准等效或相近的标准。在这些标准中规定了机床精度的检验项目、内容、方法和公差，它们是机床精度检验的依据。目前机床修理是按几何精度和工作精度标准进行验收的。.机床几何精度的检验.机床试验第一节机械设备的大修理.机床几何精度的检验l机床的几何精度是指最终影响机床工作精度的那些零部件的精度，它包括基础件的单项精度、各部件间的位置精度、部件的运动精度、定位精度、分度精度和传动链精度等。l几何精度的检验一般在机床静态下进行。机床精度检验前，首先要做好安装和调平工作。按照机床使用说明书的要求，将机床安装在符合要求的基础上并调平。调平的目的是要保证机床的静态稳定性，以利于检验时的测量，特别是那些与零件直线度有关的测量。第一节机械设备的大修理.机床试验由于机床的几何精度是在静态下进行检验的，因而它不能完全代表机床的修理质量。机床在运动状态和负载作用下能否保持原有的几何精度，必须通过机床的各种试验才能鉴定。（）机床空运转试验（）机床负载试验（）机床工作精度试验第一节机械设备的大修理.机床试验（）机床空运转试验l机床空运转试验的目的是进一步鉴定机床各部件动作的正确性、可靠性、操作是否方便正常，以及各运动部件的温升、噪声等是否正常。l机床空运转试验的主要内容是在试验主轴速度、进给速度的同时，检查有关部位的运转情况。l机床空运转试验之前，应该检查是否全部完成大修内容，各项修理是否达到质量要求，然后对各油池加油，并对各润滑点润滑。在按安全操作规程做好各项准备之后，方可按照所用机床精度检验标准规定的空运转试验方法进行各项检查。第一节机械设备的大修理.机床试验（）机床负载试验l机床负载试验是考核机床主运动系统能否达到设计允许的最大扭矩功率，并考核这时机床所有机构工作是否正常，各部件之间的位置是否有变动，变动是否在允许范围之内，以及振动、噪声、温升等是否正常。l机床负载试验主要是进行切削负载试验，就是按规定的要求选择刀具和切削用量对某种材料、规格的试件的加工表面进行切削。在负载试验时，主轴转速以及进给量与理论数据相比，允许偏差在 以内。第一节机械设备的大修理.机床试验（）机床工作精度试验l机床工作精度试验的目的是：试验机床在加工过程中各个部件之间的相互位置精度能否满足被加工零件的精度要求。l在试验之前，必须对其几何精度进行复查。l机床工作精度试验就是按采用机床精度检验标准规定的工作精度试验要求选用刀具和切削用量、通过对规定试件的加工表面进行加工。l被加工试件表面的几何精度应在所采用机床精度标准规定的公差范围之内，粗糙度值不高于规定标准。第一节机械设备的大修理一、机械设备的拆卸原则和注意事项.拆卸的一般原则l拆卸之前，应详细了解机械设备的结构、性能和工作原理，仔细阅读装配图，弄清装配关系。l在不影响修换零部件的情况下，其他部分能够不拆就不拆，能够少拆就少拆。l要根据机械设备的拆卸顺序，选择拆卸步骤。一般由整机到部件，由部件到零件，由外部到内部。第二节机械设备的拆卸、清洗与换修原则一、机械设备的拆卸原则和注意事项.拆卸注意事项l拆卸前做好准备工作选择并清理好拆卸工作地，保护好电气设备和易氧化、锈蚀的零件，将机械设备中的油液放尽。l正确选择和使用拆卸工具拆卸时尽量采用合适的专用工具，不能乱敲猛击。用锤子直接打击拆卸零件时，应该用铜或硬木作衬垫。连接处在拆卸之前最好使用润滑油浸润，不易拆卸的配合件，可用煤油浸润或浸泡。l保管好拆卸的零件不要碰伤拆卸下来零件的加工表面，丝杠、轴类零件应涂油后悬挂于架上，以免生锈、变形。拆下零件应按部件归类并放置整齐，对偶件应打印记并成对存放，对有特定位置要求的装配零件需要作出标记，重要、精密零件要单独存放。第二节机械设备的拆卸、清洗与换修原则二、零件的拆卸方法.螺纹连接的拆卸拆卸螺纹连接件时，要注意选用合适的呆扳手或一字旋具，尽量不用活扳手。在弄清螺纹的旋向之后，按螺纹相反的方向旋转即可拆下。（）成组螺纹连接件的拆卸（）锈蚀螺纹的拆卸（）断头螺纹的拆卸第二节机械设备的拆卸、清洗与换修原则（）成组螺纹连接件的拆卸为了避免连接力集中到最后一个连接螺纹件上，拆卸时先将各螺纹件旋转 圈，然后按照先四周后中间、十字交叉的顺序逐一拆卸。拆卸前应将零部件垫放平稳，将成组螺纹全都拆卸完成后，才可将连接件拆分。（）锈蚀螺纹的拆卸l先用煤油润湿或者浸泡螺纹连接处，然后轻击震动四周，再行旋出。不能使用煤油的螺纹连接，可以用敲击震松锈层的方法。l可以先旋紧四分之一圈，再退出来，反复松紧，逐步旋出。l采用气割或锯断的方法拆卸锈蚀螺纹列方法。第二节机械设备的拆卸、清洗与换修原则（）断头螺纹的拆卸l螺钉断头有一部分露在外面可以在断头上用钢锯锯出沟槽或加焊一个螺母，然后用工具将其旋出。断头螺钉较粗时，可以用錾子沿圆周剔出。l螺钉断在螺孔里面可以在螺钉中心钻孔，打入多角淬火钢杆将螺钉旋出。也可以在螺钉中心钻孔，攻反向螺纹，拧入反向螺钉将断头螺钉旋出。第二节机械设备的拆卸、清洗与换修原则二、零件的拆卸方法第二节机械设备的拆卸、清洗与换修原则.滚动轴承的拆卸）使用拆卸器拆卸滚动轴承通常都要使用拆卸器。一般用一个环形件顶在轴承内圈上，拆卸器的卡爪作用于环形件，就可以将拉力传给轴承内圈。在拆卸轴承中，有时还会遇到轴承与相邻零件的空间较小的情况，这时要选用薄些的卡爪，将卡爪直接作用在轴承圈上。二、零件的拆卸方法第二节机械设备的拆卸、清洗与换修原则.滚动轴承的拆卸）使用压力机拆卸滚动轴承可以使用压力机。使用这种方法拆卸轴末端的轴承时，可用两块等高的半圆形垫铁或方铁，同时抵住轴承内、外圈，压力压头施力时，着力点要正确。二、零件的拆卸方法第二节机械设备的拆卸、清洗与换修原则.滚动轴承的拆卸）使用手锤、铜棒在没有专用工具的情况下，可以使用手锤、铜棒拆卸滚动轴承。拆卸位于轴末端的轴承时，在轴承下垫以垫块，用硬木棒、铜棒抵住轴端，再用手锤敲击。）利用热胀冷缩拆卸尺寸较大的滚动轴承时，可以利用热胀冷缩原理。拆卸轴承内圈时，可以用热油加热内圈，使内圈膨胀孔径变大，便于拆卸。在加热前用石棉把靠近轴承的那一部分轴隔离开来，用拆卸器卡爪钩住轴承内圈，然后迅速将加热到100 左右的热油倒入轴承，使轴承内圈加热，随后从轴上开始拆卸轴承。拆卸直径较大或配合较紧的圆锥滚子轴承时，可用干冰局部冷却轴承外圈，使用倒钩卡爪形式的拆卸器，迅速从轴承座孔中拉出轴承外圈。二、零件的拆卸方法.轴上零件的拆卸）齿轮副的拆卸为了提高传动链精度，对传动比为1的齿轮副，装配时将一外齿轮的最大径向跳动处的齿间与另一个齿轮的最小径向跳动处的齿相啮合。因此为恢复原装配精度，拆卸齿轮副时，应在两齿轮啮合处作上标记。）轴承及垫圈的拆卸精度要求高的主轴部件，主轴轴颈与轴承内圈、轴承外圈与箱体孔在周向的相对位置是经过测量和计算后装配的。因此在拆卸时，应在周向作出标记，便于按原始方向装配，保证装配精度。）轴和定位元件的拆卸拆卸齿轮箱中的轴类零件时，先松开装在轴上不能通过轴盖孔的齿轮、轴套等零件的轴向定位零件，如紧固螺钉、弹簧卡圈、圆螺母等，然后拆去两端轴盖。在了解轴的阶梯方向，确定拆轴时的移动方向之后，并注意轴上的键能随轴通过各孔，才能用木槌打击轴端，将轴拆出。第二节机械设备的拆卸、清洗与换修原则二、零件的拆卸方法.铆、焊件的拆卸铆接件拆卸时可用锯、錾或者气割等方法割掉铆钉头。焊接件拆卸可用锯、錾或气割切割，也可用小钻头钻排孔后再錾、再锯等方法。第二节机械设备的拆卸、清洗与换修原则三、零件的清洗第二节机械设备的拆卸、清洗与换修原则.清除油污（）清洗方法）人工清洗人工清洗是把零件放在装有煤油、轻柴油或化学清洗剂的容器中，用毛刷刷洗或棉丝擦洗。清洗时，不准使用汽油，如非用不可，要注意防火。）机械清洗机械清洗是把零件放入清洗设备箱中，由传送带输送，经过被搅拌器搅拌的洗涤液，清洗干净后送出箱中。）喷洗喷洗需要专用设备，它是将具有一定压力和温度的清洗液喷射到工件上，清除油污。喷洗的生产效率高。三、零件的清洗第二节机械设备的拆卸、清洗与换修原则.清除油污（）清洗剂l碱性化学溶液。其配方、使用条件、应用范围见表4.4。l有机溶剂。主要有煤油、轻柴油、丙酮、三氯乙烯等。三、零件的清洗第二节机械设备的拆卸、清洗与换修原则.清除油污（）清洗注意事项l零件经清洗后应立即用热水冲洗，以防止碱性溶液腐蚀零件表面。l零件经清洗，在干燥后应涂机油，防止生锈。l零件在清洗及运送过程中，不要碰伤工件表面。清洗后要使油孔、油路畅通，并用塞堵封闭孔口，以防止污物掉入，装配时拆去塞堵。l使用设备清洗零件时，应保持足够的清洗时间，以保证清洗质量。l精密零件和铝合金零件不宜采用强碱性溶液浸洗。l采用三氯乙烯清洗时，要在一定装置中按规定的操作条件进行，工作场地要保持干燥和通风，严禁烟火，避免与油漆、铝屑和橡胶等相互作用，注意安全。三、零件的清洗第二节机械设备的拆卸、清洗与换修原则.清除锈蚀）机械法除锈是指人工刷擦、打磨，或者使用机器磨光、抛光、滚光以及喷砂等方法除去表面锈蚀。）电化学法除锈又称电解腐蚀，常用的有阳极除锈，即把锈蚀的零件作为阳极。还有阴极除锈，即把锈蚀的零件作为阴极，用铅或铅锑合金作阳极。这两种除锈方法效率高、质量好。但是，阳极除锈使用电流过高时，易腐蚀过度，破坏零件表面，故适用于外形简单的零件。阴极除锈没有过蚀问题，但易产生氢脆，使零件塑性降低。第二节机械设备的拆卸、清洗与换修原则）化学法除锈是利用一些酸性溶液溶解零件表面氧化物，去除锈蚀。除锈的工艺过程是：脱脂水冲洗除锈水冲洗中和水冲洗去氢。l为避免材料产生氢脆和简化除锈前的脱脂工艺，也可以选用碱性化学溶液除锈。用葡萄糖酸钠(58g/L)和氢氧化钠(225g/L)的混合水溶液组成。除锈时，溶液温度为70 90 ，除锈时间3 10 min。三、零件的清洗第二节机械设备的拆卸、清洗与换修原则.清除涂装层l清除零件表面的保护、装饰涂装层时，可根据涂装层的损坏情况和要求，进行部分或全部清除。涂装层清除后，要冲洗清洁，准备按涂装层工艺喷涂新层。l清除涂装层的一般方法是采用刮刀、砂纸、钢丝刷或手提式电动、风动工具进行刮、磨、刷等。l也可采用化学方法，即用配制好的各种退漆剂退漆。退漆剂有碱性溶液退漆剂和有机溶液退漆剂。使用碱性溶液退漆剂时，涂刷在零件的涂层上，使之溶解软化，然后要用手工工具进行清除。使用有机溶液退漆剂时，要特别注意安全，操作者要穿戴防护用具，工作地要防火、通风。四、零件的检查与换修原则机械设备拆卸后，通过检查把零件分为继续使用件、更换件和修复件类。第二节机械设备的拆卸、清洗与换修原则.零件的检查l目测对零件表面进行宏观检查。如表面有无裂纹、损伤、腐蚀等。l耳听通过机械设备运转发出的声音，判断零件的状况。l测量使用测量工具对零件的尺寸、形状位置精度进行检测。l试验某些性能，可通过耐压试验、无损检测等方法来测定。l分析如通过金相分析了解材料组织，通过射线分析了解零件的隐蔽缺陷，通过化学分析了解材料的成分等。四、零件的检查与换修原则第二节机械设备的拆卸、清洗与换修原则.零件的修换原则l根据磨损零件对设备精度的影响情况，决定零件是否修换如设备的床身导轨、滑座导轨、主轴轴承等基础零件磨损严重，引起被加工的工件几何精度超差；以及相配合的基础零件间间隙增大，引起设备振动加剧，影响加工工件的表面粗糙度时，应该对磨损的基础零件进行修换。l根据磨损零件对设备性能的影响情况，决定零件是否修换如离合器失去传递动力的作用，凸轮因磨损不能保持预定的运动规律时，零件应该进行修换。l重要的受力零件在强度下降接近极限时，应进行更换如低速蜗轮由于轮齿不断磨损，齿厚逐渐减薄，超过强度极限，锻压设备的曲轴、起重设备的吊钩发生表面裂纹时，都应该进行更换。l对磨损零件是修复使用还是更换新件的确定原则主要考虑修、换的经济性，零件修复的工艺性和零件修复后的使用性和安全性等。四、零件的检查与换修原则第二节机械设备的拆卸、清洗与换修原则.常用零件的修换标准（）轴承l主轴滑动轴承有调节余量时，可进行修刮，否则应更换。l滚动轴承的滚道或滚动体发生伤痕、裂纹、保持架损坏及滚动体松动时应更换新件。l轴套发生磨损，轴瓦发生裂纹、剥层应进行更换。四、零件的检查与换修原则第二节机械设备的拆卸、清洗与换修原则.常用零件的修换标准（）轴类零件l传动轴的轴颈磨损、安装齿轮的圆柱表面磨损，可以通过涂镀、修磨等方法修复。轴上键槽损坏，可以修复。一般细长轴允许校直恢复精度。装有齿轮的轴弯曲度大于中心距允许误差时，不能用校直法修复，必须更换新轴。l花键轴符合以下情况可以继续使用，否则应更换新件。花键轴键侧没有压痕及不能消除的擦伤，倒棱未超过侧面高度的；键侧表面粗糙度 值不大于6.3，磨损量不大于键厚的；定心轴颈的表面粗糙度 值不大于6.3，间隙配合的公差等级不超过次一级精度。四、零件的检查与换修原则第二节机械设备的拆卸、清洗与换修原则.常用零件的修换标准（）轴类零件l曲轴的支承轴颈处表面粗糙度 值大于3.2。轴颈的几何精度超过其公差带大小的 以上时应进行修复。修复后的轴颈尺寸，最大允许减小其名义尺寸的。l丝杠、螺母的轴向间隙不大于原螺纹厚度的，可以继续使用。一般传动丝杠螺纹表面粗糙度 值不大于6.3，精密丝杠螺纹表面粗糙度 值不大于3.2，可以继续使用。一般传动丝杠弯曲允许校直、精密丝杠弯曲必须进行修复。修复丝杠时，要求丝杠外径减小量不得超过原外径的。四、零件的检查与换修原则第二节机械设备的拆卸、清洗与换修原则.常用零件的修换标准（）齿轮l圆柱齿轮与锥齿轮的齿面有严重疲劳点蚀现象(约占齿长30%高度50%以上)，或者齿面有严重明显的凹痕擦伤时，应更换新件在齿轮的齿形磨损均匀的前提下，弦齿厚的磨损量主传动齿轮允许6%，进给齿轮允许8%，辅助传动齿轮允许10%，超过者应更换新件齿轮齿面接触偏斜，接触面积低于装配要求时，应换新件齿部断裂，中小模数的齿轮应进行更换;l大模数(m6)齿轮损坏的齿数不超过两齿，允许镶齿;补焊部分不超过齿牙长度的50%时，允许补焊l蜗轮蜗杆表面粗糙度Ra 值大于3.2 m 时应进行修复齿的接触面积低于装配要求时应进行修理修复后，齿厚减薄量不能超过原齿厚的8%四、零件的检查与换修原则第二节机械设备的拆卸、清洗与换修原则.常用零件的修换标准（）离合器l爪式离合器的爪部有裂纹或端面磨损倒角大于齿高的25%时，应更换新件l齿部允许修磨，但齿厚减薄量不得大于齿厚的5%l片式离合器的摩擦片平行度误差超过0.2 mm 或出现不均匀的光秃斑点时，应更换新件表面有伤痕，修磨平面时，厚度减薄量应不大于原厚度的25%由厚度减薄而增加的片数应不超过两片l锥体离合器的锥体接触面积小于70%，锥体径向圆跳动大于0.05 mm 时，应修磨锥面无法修复时，可更换其中一件一、机床主轴部件的修理第三节典型零件的修理（一）主轴的修理主要的失效形式l与轴承配合的轴颈表面的磨损、烧伤或出现裂纹。l与夹具、刀具配合的锥孔或轴颈表面的磨损或者出现较深的划痕。l主轴弯曲变形。一、机床主轴部件的修理第三节典型零件的修理（一）主轴的修理主轴的检查：将主轴支承轴颈用等高V 形架支承倾斜放置，在主轴尾端安装与轴孔配合的堵头，堵头作中心孔，用直径6 mm 钢球将主轴支承在挡铁上回转主轴，用百分表检测装配齿轮轴颈主轴锥孔台肩面等相对于主轴前后轴颈的径向圆跳动和端面圆跳动误差值然后在主轴锥孔内插入标准锥度检验棒，用百分表触及其圆柱表面，回转主轴，在近主轴端和距主轴端300 mm 处分别检测锥孔的径向圆跳动一、机床主轴部件的修理第三节典型零件的修理（一）主轴的修理主轴经检查后，有下列缺陷的，应予修复：l有配合关系的轴颈、锥孔、端面之间的相对位置误差超过原图纸规定公差。l与滚动轴承配合的轴颈，其直径尺寸精度超过原图纸配合要求的下一级配合公差，或其圆度和圆柱度超过原定公差。l与滑动轴承配合的轴颈，其圆度和圆柱度超过原定公差。l有配合关系的轴颈表面有划痕或其粗糙度比图样要求的高一级或在Ra 值0.8 m以下。一、机床主轴部件的修理第三节典型零件的修理（一）主轴的修理根据主轴磨损的程度，可采取以下修复方法：l主轴精度超差较少时，宜用研磨套研磨平板(宽度等于轴颈的长度)及锥孔研磨棒进行研磨，恢复配合轴颈表面几何形状相对位置和表面粗糙度要求同时调整或更换与主轴配合的零件，保持原来的配合关系l主轴各项精度超差较大，或有较深的划痕时，可采用精磨加工恢复其精度要求若是滑动轴承结构的轴颈，可精磨轴颈，配以新轴承主轴锥孔易磨损，修理时通常采用磨削法恢复其表面精度l滚动轴承结构的主轴轴颈，可采用精磨后刷镀等方法在磨损表面覆盖一层金属，恢复轴颈的原始尺寸和精度应该指出，滑动轴承结构的主轴轴颈表面，不得采用镀铬的方法来修复因为实践证明，用这种方法修复的轴颈会在使用过程中产生脱铬的现象l高精度主轴弯曲变形，一般校直后难以恢复精度，多采用更换新轴的方法高速旋转的主轴，探伤检查发现裂纹则应更换一、机床主轴部件的修理第三节典型零件的修理（二）主轴滚动轴承的更换与调整轴承是主轴部件中最重要的组件，轴承的类型、精度、结构、配置、安装调整、冷却、润滑等状况，都直接影响主轴的工作性能。对主轴轴承的主要要求是旋转精度高、刚度高、承载能力强、极限转速高以及适应变速范围大等。滚动轴承在主轴部件中使用十分广泛。滚动轴承磨损后，精度已丧失，一般采用更换新轴承的方式，不进行修复。更换新轴承时，需要进行精度的选配和间隙的调整以及适当预紧，机床主轴使用高精度滚动轴承时还需定向装配提高其回转精度。第三节典型零件的修理n主轴部件常用的滚动轴承第三节典型零件的修理常见的典型主轴支承配置形式有速度型、刚度型和刚度速度型。高速镗削单元、高速 车床等高速轻载机床主轴前后轴承都采用角接触球轴承（两联或三联）属于速度型。中等转速和切削负载较大，要求刚度高的机床，如 车床，前支承采用双列短圆柱滚子轴承承受径向载荷和60角接触双列向心推力球轴承承受轴向载荷，后支承采用双列短圆柱滚子轴承，轴承配置为刚度型。要求径向刚度好、并有较高转速的机床主轴，前支承采用双列圆柱滚子轴承、承受径向载荷，后支承采用一对背对背安装的角接触轴承承受两个方向轴向力，轴承装配为刚度速度型。n主轴支承配置形式第三节典型零件的修理机床前后轴承的精度等级也有所不同，一般后轴承比前轴承低一级机床主轴轴承的精度除P2P4P5P6(相当于旧标准的BCDE)4 级外，新标准中又补充了SP 和UP 级SP 和UP级的旋转精度，分别相当于P4 和P2 级，而内外圈尺寸精度分别相当于P5 级和P4 级n轴承精度等级第三节典型零件的修理n滚动轴承的预紧和调整滚动轴承的预紧就是在安装轴承时预先在轴向加一个等于径向工作载荷 的力，不但消除了滚道与滚子之间的间隙，而且有一定的过盈量，使滚子与内外圈滚道产生了一个定的弹性变形，增加了接触面积，提高了支承刚度和抗震性。当受到外部载荷时，轴承不会产生新的间隙，从而保证了主轴部件的回转精度和刚度。主轴主要支承轴承都要预紧，预紧有径向和轴向两种，预紧量要根据载荷和转速来确定。预紧力通常分为 级：轻预紧、中预紧和重预紧，代号、。轻预紧适用于高速主轴，中预紧适用于中、低速主轴，重预紧用于分度主轴。预紧力或预紧量用专门仪器测量。第三节典型零件的修理n轴承间隙的调整方法图a将相靠两端面各磨去根据预加载荷量确定的厚度a。必须把轴承从主轴上拆下，有些不方便。图b在两个轴承间装入两个厚度差为2a的垫圈。图c是在两轴承之间沿圆周均匀放入一些弹簧，靠弹簧力可持久获得可靠的预紧。图d是在两轴承外圈之间放入一适当厚度的外套，靠装配技术使内圈受压后移动一个a的装配量，它操作方便，在初调和使用的重调中都可使用。第三节典型零件的修理n轴承预紧量的确定方法）测量法在平板上放置一个专用圆座体，将套筒放在轴承的外圈上，再在套筒上压一重物，其重力为所需的预加负载量。轴承在重物作用下使轴承消除了间隙，并使滚子与滚道产生一定的弹性变形。用百分表测量轴承内外圈端面轴向位移a值，即为单个轴承内外圈厚度差。第三节典型零件的修理n轴承预紧量的确定方法2)感觉法 根据修理人员的实际经验来确定内外隔圈的厚度差将成对轴承面对面安放,装好内外隔圈,外隔圈事先在120的3 个方向上分别钻3 个直径2 4 mm 小孔,用直径1.5 mm 测棒依次通过3
