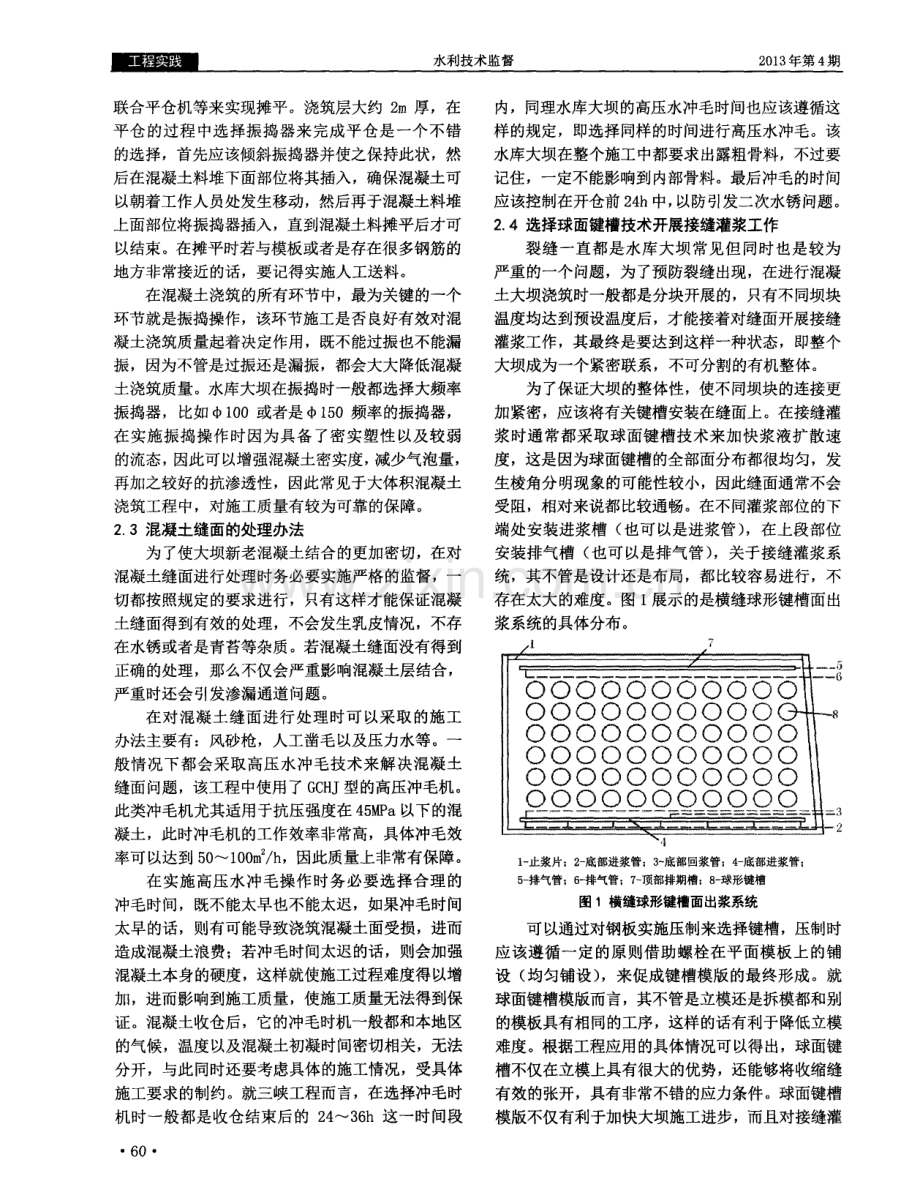

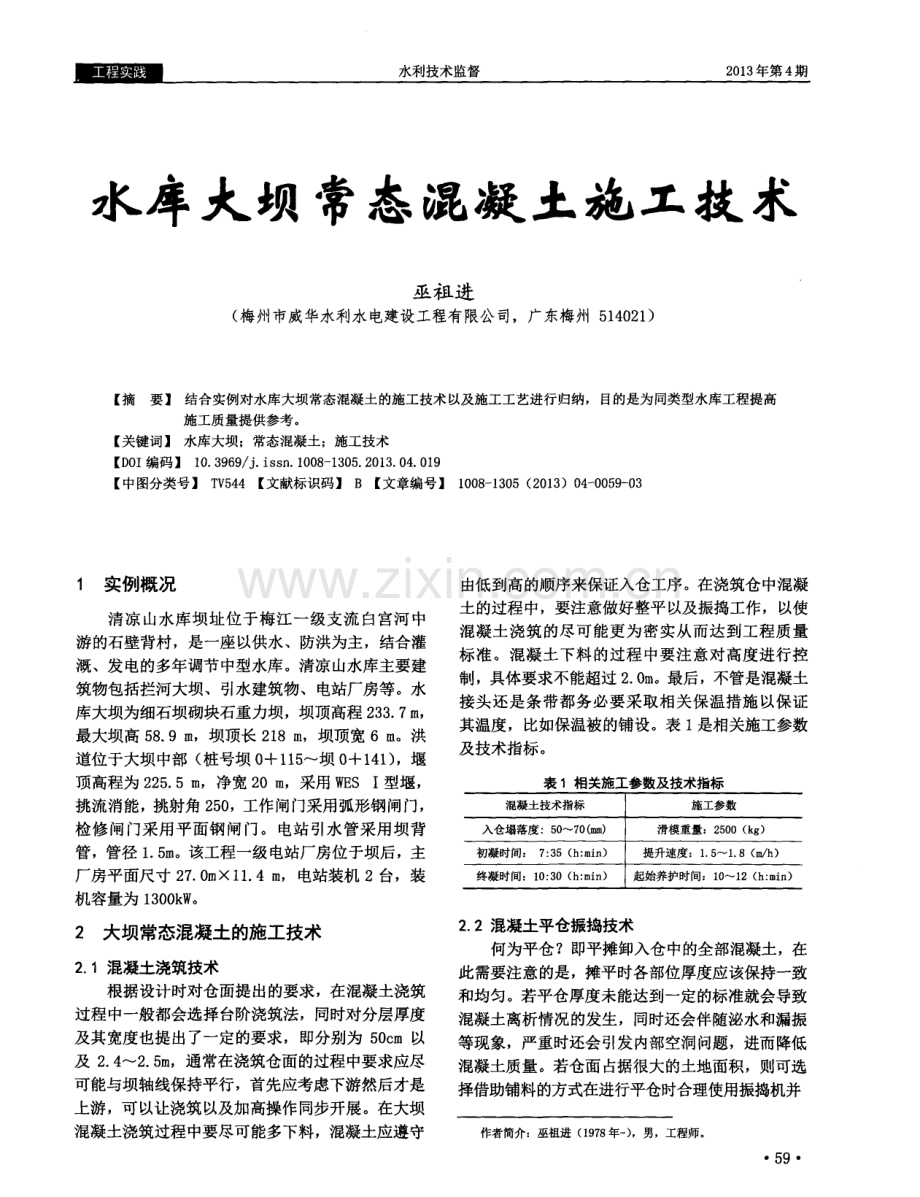

水利技术监督 2 0 1 3 年第 4 期 水库大坝常态混凝土施工技术 巫祖进 ( 梅州市威华水利水电建设工程有限公司，广东梅州 5 1 4 0 2 1 ) 【 摘要】 结合实例对水库大坝常态混凝土的施工技术以及施工工艺进行归纳，目的是为同类型水库工程提高 施工质量提供参考。 【 关键词】 水库大坝；常态混凝土；施工技术 D O I 编码】 1 0 3 9 6 9 j i s s n 1 0 0 8 1 3 0 5 2 0 1 3 0 4 0 1 9 【 中图分类号】 T V 5 4 4 【 文献标识码】 B 【 文章编号】 1 实例概况 清 凉 山水库坝址位于梅江一级支流 白宫河 中 游的石壁背村，是一座以供水 、防洪为主，结合灌 溉、发 电的多年调节 中型水库 。清凉山水库主要建 筑物包括拦河大坝、引水建筑物、电站厂房等。水 库大坝为细石坝砌块石重力坝 ，坝顶高程 2 3 3 7 m ， 最大坝高 5 8 9 m ，坝顶长 2 1 8 m ，坝顶宽 6 m 。洪 道位于大坝中部 ( 桩号坝 0 +l 1 5 坝 O +1 4 1 ) ，堰 顶高程为 2 2 5 5 m ，净宽 2 0 m ，采用 W E S I 型堰 ， 挑流消能， 挑射角 2 5 0 ， 工作闸门采用弧形钢闸门， 检修 闸门采用平面钢 闸门。电站 引水 管采用坝背 管，管径 1 5 m 。该工程一级 电站厂房位于坝后 ，主 厂房平面尺寸 2 7 O m X l 1 4 m ，电站装机 2台，装 机 容 量为 1 3 0 0 k W 。 2 大坝常态混凝土的施工技术 2 1混凝土浇筑技术 根据设计时对仓面提出的要求，在混凝土浇筑 过程中一般都会选择台阶浇筑法，同时对分层厚度 及其宽度也提 出了一定 的要求，即分别为 5 0 c m 以 及 2 4 2 5 m ，通常在浇筑仓面的过程中要求应尽 可能与坝轴线保持平行，首先应考虑下游然后才是 上游，可以让浇筑以及加高操作同步开展。在大坝 混凝土浇筑过程 中要尽可能多下料，混凝土应遵守 由低到高的顺序来保证入仓工序。在浇筑仓中混凝 土的过程中，要注意做好整平 以及振捣工作，以使 混凝土 浇筑的尽可 能更为密实从而达到工程质量 标准 。混凝 土下料 的过程 中要注意对高度进行控 制 ，具体要求不能超过 2 O m 。最后，不管是混凝土 接头还是条带都务必要采取相关保温措施以保证 其温度，比如保温被的铺设。表 1 是相关施工参数 及技术指标 。 表 1相关施工参数及技术指标 混凝土技术指标 施工参数 入仓塌落度 ：5 o 7 o ( 衄) 滑模重量：2 5 0 0( k g ) 初凝时间： 7 ： 3 5( h ： m i n ) 提升速度 ：1 5 1 8( m h ) 终凝时间：1 0 ： 3 0( h ： m i n ) 起始养护时间：1 0 1 2( h ： m i n ) 2 2混凝土平仓振捣技术 何为平仓 ?即平摊卸入仓中的全部混凝土，在 此需要注意的是，摊平时各部位厚度应该保持一致 和均匀。若平仓厚度未能达到一定的标准就会导致 混凝土离析情况的发生 ，同时还会伴随泌水和漏振 等现象，严重时还会引发内部空洞问题，进而降低 混凝土质量 。若仓面 占据很大的土地面积，则可选 择借助铺料的方式在进行平仓时合理使用振捣机并 作者简介：巫祖进 ( 1 9 7 8年一 ) ，男，工程师。 5 9 水利技术监督 2 0 1 3 年第 4 期 联合平仓机等来实现摊平。浇筑层大约 2 m厚，在 平仓 的过程 中选择振捣器来完成 平仓是一个不错 的选择，首先应该倾斜振捣器并使之保持此状，然 后在混凝土料堆下面部位将其插入，确保混凝土可 以朝着工作人员处发生移动 ，然后再于混凝土料堆 上面部位将振捣器插入 ，直到混凝土料摊平后才可 以结束。在摊平时若与模板或者是存在很多钢筋 的 地方非常接近的话，要记得实施人工送料。 在混凝土浇筑的所有环节中，最为关键的一个 环节就是振捣操作，该环节施工是否良好有效对混 凝土浇筑质量起着决定作用，既不能过振也不能漏 振，因为不管是过振还是漏振 ，都会大大降低混凝 土浇筑质量。水库大坝在振捣时一般都选择大频率 振捣器，比如 1 0 0或者是 1 5 0频率的振捣器， 在实施振捣操作 时因为具备 了密实塑性 以及较弱 的流态， 因此可以增强混凝土密实度 ， 减少气泡量， 再加之较好的抗渗透性，因此常见于大体积混凝土 浇筑工程 中，对施工质量有较为可靠的保障。 2 3混凝土缝面的处理办法 为 了使大坝新老混凝土结合的更加密切，在对 混凝土缝面进行处理时务必要实施严格的监督，一 切都按照规定的要求进行，只有这样才能保证混凝 土缝面得到有效的处理，不会发生乳皮情况，不存 在水锈或者是青苔等杂质 。若混凝土缝面没有得到 正确 的处理，那么不仅会严重影响混凝土层结合 ， 严重时还会引发渗漏通道 问题 。 在对混凝土缝面进行处理时可 以采取 的施工 办法主要有：风砂枪 ，人工凿毛 以及压力水等。一 般情况下都会采取高压水冲毛技术来解决混凝 土 缝面问题，该工程中使用了 G C H J型的高压冲毛机 。 此类冲毛机尤其适用于抗压强度在 4 5 M P a以下的混 凝土，此时冲毛机的工作效率非常高，具体冲毛效 率可以达到 5 0 l O O m h ，因此质量上非常有保障。 在 实施高压水冲毛操作时务必要选择合理 的 冲毛时间，既不能太早也不能太迟，如果冲毛时间 太早的话，则有可能导致浇筑混凝土面受损，进而 造成混凝土浪费；若冲毛时间太迟的话，则会加强 混凝土本身的硬度，这样就使施工过程难度得以增 加，进而影响到施工质量，使施工质量无法得到保 证。混凝土收仓后 ，它的冲毛时机一般都和本地区 的气候 ，温度 以及混凝土初凝时间密切相关，无法 分开，与此同时还要考虑具体 的施工情况 ，受具体 施工要求的制约 。就三峡工程而言，在选择冲毛时 机时一般都是收仓结束后 的 2 4 3 6 h这一时间段 6 0 内，同理水库大坝 的高压水冲毛时间也应该遵循这 样的规定，即选择同样 的时间进行高压水冲毛。该 水库大坝在整个施工中都要求出露粗骨料，不过要 记住，一定不能影响到内部骨料。最后冲毛的时间 应该控制在开仓前 2 4 h中， 以防引发二次水锈问题。 2 4选择球面键槽技术开展接缝灌浆工作 裂缝一直都是水库大坝常见但 同时 也是较为 严重的一个 问题，为 了预防裂缝出现，在进行混凝 土大坝浇筑时一般都是分块开展的，只有不同坝块 温度均达到预设温度后，才能接着对缝面开展接缝 灌浆工作，其最终是要达到这样一种状态，即整个 大坝成为一个紧密联系，不可分割的有机整体。 为了保证大坝的整体性，使不 同坝块的连接更 加紧密，应该将有关键槽安装在缝面上。在接缝灌 浆时通常都采取球面键槽技术来加快浆液扩散速 度，这是因为球面键槽的全部面分布都很均匀，发 生棱角分明现象的可能性较小，因此缝面通常不会 受阻，相对来说都 比较通畅。在不同灌浆部位 的下 端处安装进浆槽 ( 也可 以是进浆管 ) ，在上段部位 安装排气槽 ( 也可 以是排气管 ) ，关于接缝灌浆系 统，其不管是设计还是布局，都 比较容易进行，不 存在太大的难度。图 l 展示 的是横缝球形键槽面出 浆系统的具体分布。 o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o 0 1 o o o o o o o o o o o o o o o o o o o o o o 、4 卜止浆片；2 - 底部进浆管；3 一 底部回浆管；4 - 底部进浆管 5 一 排气管；6 一 排气管；7 顶部排期槽；8 一 球形键槽 图 1横缝球形键槽面出浆系统 可 以通过对钢板实施压制来选择键槽，压制时 应该遵循一定的原则借助螺栓在平面模板上 的铺 设 ( 均匀铺设 ) ，来促成键槽模版 的最终形成。就 球面键槽模版而言，其不管是立模还是拆模都和别 的模板具有相 同的工序，这样的话有利于降低立模 难度。根据工程应用的具体情况可 以得 出，球面键 槽不仅在立模上具有很大的优势， 还能够将收缩缝 有效的张开，具有非常不错的应力条件。球面键槽 模版不仅有利于加快大坝施工进步，而且对接缝灌 水利技术监督 2 0 1 3 年第 4 期 浆系统的具体实施 以及完成均非常有利 。 2 5仓面混凝土使用的温度控制办法 ( 1 )混凝土浇筑的施工工艺：在这过程中首先 需要确保入仓的速度达到工程施工的要求 ，进行缩 短入仓所花费的时间，在入仓完成之后要及时的对 混凝土进行平摊和振捣工作，在拌合到下料的过程 中，一般时间都会控制在 6 7 m i n之间；其次还需 要对仓面进行喷雾工作，确保老混凝土面能够和接 头位置保持湿润，进行将仓面 的温度降到最低；由 于大坝所在地区的温度 比较高，所 以仓面会进行喷 雾 降温 ；在浇筑过程中尽量 的减少振捣混凝土表面 的暴露，缩短暴露的时间，及时的覆盖已经完成振 捣混凝土表面。通常选择的覆盖材料为保温被 。 ( 2 )通水冷却的施工过程 ：按照设计的相关规 定 ，要求在每层浇筑面上都设置相应的冷却水管， 并且将各个浇筑水管的间隔距离保持在 1 1 5 m之 间。在混凝土浇筑完成之后 需要连续不断的进行通 水冷却 ，要求通水流量保持在 1 2 L m i n以上，保证 坝体达到的最高温度没有超出设计的规定。 ( 3 )混凝土养护 ：需要在 白天对仓面及其附近 部位开展不 问断的喷淋养护操作，其最终 目的是将 上层混凝土彻底覆盖 。这一操作应该安排 专人负 责。 3 结 语 在大坝混凝土施工操作中引进 了很多新技术， 加快了施工进度 ，提高了施工质量，此外还增强了 工程项 目的抗风险性 。特别是那些以前多次应用成 功 的新施工技术在工程项 目中的引进 ，更是提升 了 施工效果。 参考文献 1 水利电力部水利水电建设总局 水利水电工程施工组织设计手 册 M 北京 ： 中国水利水 电出版社， 2 0 0 1 ， 7 ： 3 9 4 0 2 周厚贵 三 峡工程施 工技术 ( -期工程 卷) M 北京 ： 中国水利 水 电出版社， 2 0 0 3 ， 1 2： 1 3 1 1 3 2 3 胡平 ， 杨萍， 张 国新 黄河拉西 瓦水电站混凝 土双曲大坝温控防 裂问题探讨 A 水工大坝混凝土材料和温度控制研究与进展 C ， 2 0 0 9 ， 4： 1 5 4 1 5 5 4 任生春 ， 冷 向阳 湖北洞坪水利枢 纽工程 施工技术 M 北京 ： 科 学出版社 2 0 0 5 ， 1 0 简讯 上海市水环境监测中心通过国家计量认证复查评审 根据国家认证认可监督管理委员会 资质认定评审计划和 国家计量认证水利评审组 关于国家计量认证 复查评审的通知 ( 2 0 1 3 4号)计划安排，国家计量认证水利评审组会同上海市质量技术监督局共 6 位 国家级计量认证评审员，于 2 0 1 3年 4月 2 4 2 8日对上海市水环境监测中心 上海市海洋环境监测预报中 心进行 了国家级计量认证复查评审。 评审组抽取具有代表性的2 5 个参数( 占申请参数的2 0 )、2 9 人进行现场操作考核，考核结果一次全 部合格；抽取了 l 8人进行理论考试，成绩全部合格。评审组还对 “ 中心”主任、副主任、技术负责人、 质量负责人、授权签字人、内审员、质量监督员等进行了座谈考核 。 经过审查，评审组认为：该中心属独立法人检测单位，法律地位 明确 ，组织机构健全 ，体系文件符合 “ 评审准则” 要求， 有保证检测工作的公正性措施， 能独立承担第三方公正性检测。 中心检测人员 1 4 2 名， 其中具有工程师职称以上人员 4 4名，占总人数的 3 1 ， 技术负责人和质量负责人具有工程师以上职称， 检 测人员均经专业技术知识和操作培训考核合格并持证上岗， 能够满足所申请参数的检测能力要求。 经考核， 推荐的授权签字人具备相应的专业知识和管理经历，熟悉其授权专业技术领域的检测标准和操作技术，熟 悉有关计量法律法规知识，具备相应的授权签字能力；检测仪器设备均按规定进行了检定 校准，符合量 值溯源有关要求，并正确地进行了标识管理；实验室环境和设备配置满足申请参数的检测要求。经全面考 核，评审组认为中心具备所申请的水、底质与土壤、生物体三大类 1 2 5 项参数的检测能力，同意通过国家 计量认证复查评审，报 国家认证认可监督管理委员会予以批准。 ( 摘 自：中国水利国际合作与科技网，h t t p ： ww w c w s n e t c n ) 61
