汽车机械基础课件全书教学教程电子教案幻灯片.ppt

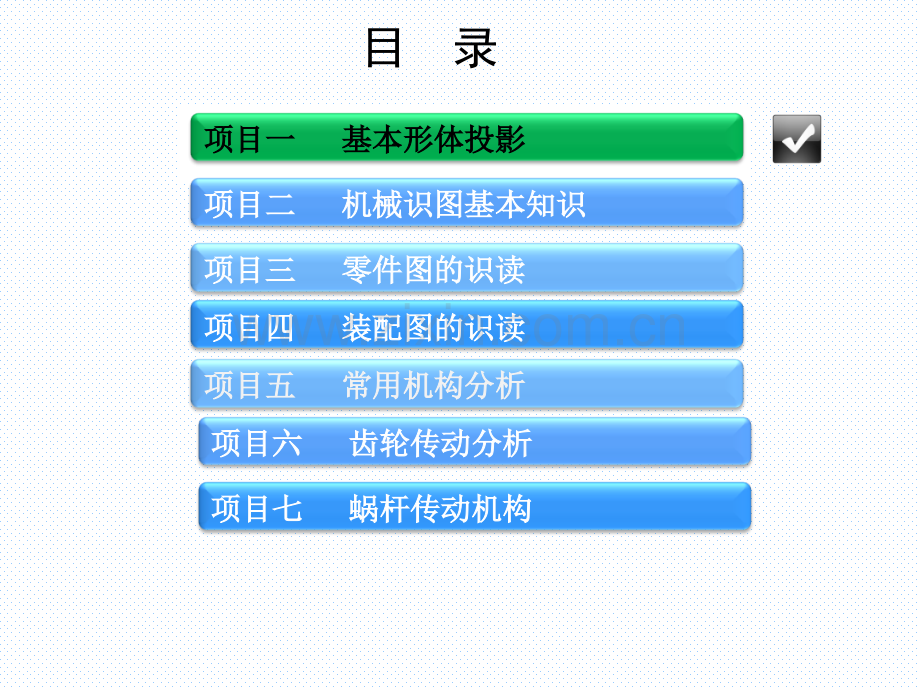

汽 车 机 械 基 础目 录项目一项目一 基本形体投影基本形体投影项目二项目二 机械识图基本知识机械识图基本知识项目三项目三 零件图的识读零件图的识读项目四项目四 装配图的识读装配图的识读项目五项目五 常用机构分析常用机构分析项目六项目六 齿轮传动分析齿轮传动分析项目七项目七 蜗杆传动机构蜗杆传动机构目 录项目八项目八 带传动和链传动分析带传动和链传动分析项目九项目九 键、销连接键、销连接项目十项目十 螺纹连接螺纹连接项目十一项目十一 轴与轴承轴与轴承项目十二项目十二 液压和液力传动分析液压和液力传动分析项目十三项目十三 汽车常用材料的识别与选用汽车常用材料的识别与选用知识目标技能目标素养目标u懂得投影的基本原理；理解三视图的形成及其投影规律；u能运用形体分析法对简单组合体进行分析。u能熟练绘制基本形体的三视图；u识图与绘制简单组合体的三视图。u通过绘图训练；逐渐增强学生的空间想象能力。项目一项目一 基本形体投影基本形体投影项目要求项目要求p 1课题一投影法的基本概念课题一投影法的基本概念 在日常生活中，投影现象随处可见，如灯光或太阳光照射物体时，在墙面或地面上出现影子的现象，这种投射线通过物体向预定的平面投射，并在该平面上得到图形的方法，称为投影法，该预定平面称为投影面，投影法分为中心投影法和平行投影法两类。如图-所示，投射线汇交于一点的投影法称为中心投影法。一、投影原理一、投影原理 零件图详细表达了零件的形状、大小和加工要求，是用来指导零件生产、检验的重要技术性文件。一张完整的零件图应包括以下四个方面的内容，如图-所示。、中心投影法课题一投影法的基本概念课题一投影法的基本概念 如果将投射中心 移到无穷远处，则所有的投射线都互相平行。这种投射线互相平行的投影法称为平行投影法。根据投射线与投影面是否垂直，平行投影法又可分为斜投影法和正投影法两种。投射线与投影面倾斜，如图1-2)所示。2、平行投影法（2）正投影法投射线与投影面垂直，如图1-2)所示。课题一投影法的基本概念课题一投影法的基本概念考一考:日常生活中，放映电影采用了何种投影法?当直线段或平面与投影面平行时，直线段的投影反映该直线段的实长，平面的投影反映该投影面的实形，这种投影性质称为真实性，如图1-3)所示。图-二、正投影的基本性质二、正投影的基本性质 、真实性课题一投影法的基本概念课题一投影法的基本概念 当直线段或平面与投影面倾斜时，它们的投影会缩短或缩小，但直线段的投影仍然是直线段，平面多边形的投影仍是边数相同的多边形。这种投影性质称为收缩性，又称类似性，如图1-3)所示。图-b 当直线段或平面与投影面垂直时，直线段的投影积聚成一点，平面的投影积聚成一条直线段。这种投影性质称为积聚性，如图1-3)所示。图-c、收缩性、积聚性课题一投影法的基本概念课题一投影法的基本概念 1、投射线通过物体向预定的平面投射，并在该平面上得到图形的方法，称为投影法；、投影法分为中心投影法和平行投影法。机械制图中采用的是正投影法；、正投影法具有真实性、收缩性和积聚性等基本性质。课题小结课题小结课题二三视图的形成及投影规律课题二三视图的形成及投影规律 用正投影法绘制的物体投影图称为视图，如图1-4所示。一、视图的概念一、视图的概念 课题二三视图的形成及投影规律课题二三视图的形成及投影规律 三投影面体系的构成如图1-6所示，它由相互垂直的正投影面(简称面)、水平投影面(简称面)、侧投影面(简称面)组成。三个投影面之间的交线称为投影轴，分别用OX、OY、OZ表示，三个投影轴的交点称为原点，用符号O表示。二、三视图的形成二、三视图的形成 由前向后投射，在面上得到的视图。由上向下投射，在面上得到的视图。（3）左视图 由左向右投射，在面上得到的视图。课题二三视图的形成及投影规律课题二三视图的形成及投影规律u三视图的投影规律：长对正、高平齐、宽相等。三、三视图的投影规律三、三视图的投影规律 主视图反映物体的左右和上下位置关系，即物体的长度和高度。俯视图反映物体的左右和前后的位置关系，即物体的长度和宽度。左视图反映物体的前后和上下的位置关系，即物体的宽度和高度。课题二三视图的形成及投影规律课题二三视图的形成及投影规律课题小结 、用正投影法绘制的物体投影图称 为视图；、三视图是指主视图、俯视图和左视图；、三视图的形成及投影规律。课题小结课题小结课题三基本形体的投影课题三基本形体的投影 汽车上许多零件都可看作是由若干个简单形体，如棱锥、棱柱、圆柱、圆锥和球等按一定方式组合而成的，这些简单形体我们统称为基本形体。基本形体分为两大类:一类是完全由平面围成的立体，称为平面立体；另一类是由曲面或曲面与平面围成的立体，称为曲面立体。工程中常见的平面立体有棱柱类、棱锥类及棱台类等，如图1-7所示。一、平面立体的投影一、平面立体的投影 课题三基本形体的投影课题三基本形体的投影想一想:在正六棱柱投影中，哪个视图反映立体的形状特征?u示例-试绘制图-所示正六棱柱的投影。课题三基本形体的投影课题三基本形体的投影作图步骤如下：正六棱柱上、下底面平行于面，水平投影反映实形，正面和侧面投影积聚成平行于相应投影轴的直线；前、后两个棱面平行于面，正面投影重合并反映实形，水平投影和侧面投影积聚成直线；其余四个棱面垂直于面，且与面和面倾斜，其水平投影积聚成倾斜于投影轴的直线，面和面投影是缩小的矩形。画正六棱柱的三视图时，应先画出三个视图的对称中心线作为投影图的基准线，再画出反映其形状特征的图形，然后按投影规律完成三视图绘制，如图-)所示。（1）形体分析（2）作图课题三基本形体的投影课题三基本形体的投影u示例-试绘制图1-9所示正三棱锥的投影。课题三基本形体的投影课题三基本形体的投影作图步骤如下：画三棱锥的视图时，应先画出反映实形的底面三角形，再画出锥顶S的三面投影，最后按投影规律画全三视图。动一动：试完成上述正三棱锥的三视图绘制。此正三棱锥是由三个三角形棱面和一个三角形底面所围成。其底面平行于 面，水平投影反映实形；正面和侧面投影分别积聚成直线，左、右两棱面均与两个投影面倾斜，三个投影分别为缩小的三角形；后棱面与 面垂直，而与 面和 面倾斜，面投影积聚成一条直线，面和 面投影为缩小的三角形。课题三基本形体的投影课题三基本形体的投影二、曲面立体的投影二、曲面立体的投影 工程中常见的曲面立体有圆柱、圆锥、圆台、圆球等，如图1-10所示。曲面立体表面是光滑曲面，没有平面立体那样明显的棱线。课题三基本形体的投影课题三基本形体的投影u示例1-3试绘制图1-11所示圆柱体的投影。课题三基本形体的投影课题三基本形体的投影 画圆柱体的三视图时，先画出各投影的轴线和中心线，再画圆柱体的顶面和底面在水平面上反映实形的圆，最后画出另外两个投影为矩形的视图。动一动：试绘制圆柱体的三视图。（1）形体分析 圆柱体由顶面、底面和圆柱面所围成。圆柱轴线垂直于水平面；圆柱体的上、下底面均平行于水平面，其水平投影反映实形，正面和侧面投影分别积聚成一条直线；圆柱面的所有表面素线均平行于轴线，故水平投影积聚成一个圆，另两视图均为反映外形轮廓的矩形。课题四简单组合体的投影课题四简单组合体的投影 由基本形体切割而成的组合体。它可分为平面立体的切割(图-15)和曲面立体的切割(图-16)。一、组合体的组合形式一、组合体的组合形式 组合体按其组合方式不同，可以分为:课题四简单组合体的投影课题四简单组合体的投影由基本形体按一定方式叠加而成的组合体，如图1-17所示。（2）叠加类组合体课题四简单组合体的投影课题四简单组合体的投影 当两形体表面相交时会产生交线，连接处应画出相交线的投影，如图1-14)所示。二、组合体表面连接处的画法二、组合体表面连接处的画法 组合体表面间连接情况有相错、相交、相切和共面等。它是指两基本形体表面互相错位或不平齐，这时连接处的投影要画出分界线，如图1-14)所示。形体叠加时，两形体表面前后(或上下、左右)位置相同，重合为同一表面。这时在连接处不再有分界线，如图1-14)所示。(3)相切 因两形体表面相切处为光滑过渡，故不需要画线，如图1-14)所示。(4)相交课题四简单组合体的投影课题四简单组合体的投影课题四简单组合体的投影课题四简单组合体的投影主视图的选择一般应遵循以下原则:u()表达形状特征原则。u()符合零件加工位置原则。u()符合零件的工作位置原则。主视图确定后，根据完整、清晰地表达零件结构形状为原则，在分析没有表达清楚的结构形状基础上，合理选择其他视图，且每个视图都有表达的重点。选择时，优先选用基本视图，及在基本视图上作适当剖视的方法。三、组合体视图的选择三、组合体视图的选择 、主视图的选择、其他视图的选择课题四简单组合体的投影课题四简单组合体的投影 通过形体分析，弄清形成该组合体的基本形体、被切割的部位、切割后的形状等，再确定绘图方案。一般先画基本形体的三视图，再按形体分析的次序，逐步切割，依次完成三视图。由于平面立体的表面是由若干平面图形围合而成的，因此，截交线是一个封闭的平面折线，折线的顶点往往是棱线与截平面的交点，每条折线是棱面与截平面的交线。绘制平面立体截交线的基本作图方法是:求出平面立体上参与相交的各棱线与截平面的交点，然后依次将同面投影的各点加以连接，并判别其可见性即得截交线的投影。四、组合体的投影四、组合体的投影 、切割类组合体的投影课题四简单组合体的投影课题四简单组合体的投影u示例-试绘制图1-18所示斜切四棱锥的截交线。想一想:如将四棱锥的截平面与水平面平行，则切得的几何形状是怎样的?课题四简单组合体的投影课题四简单组合体的投影 由于曲面立体的表面是由曲面或曲面与平面围合而成的，所以截交线的形状和求法要根据曲面立体的不同及截平面与立体轴线位置的不同而定。u示例1-7试绘制图1-19所示斜切圆柱轴线的截交线。课题四简单组合体的投影课题四简单组合体的投影想一想:截平面与圆柱轴线分别平行或垂直时,其截交线的形状如何?2、叠加类组合体的投影 绘制叠加类组合体的投影，首先用形体分析法对组合体进行分解；在形体分析的基础上，逐个地画出每个基本形体的投影并加以组合，组合起来时要注意它们之间的连接关系，即可画出组合体的视图。u示例1-8 试绘制图1-20所示轴承座的投影。想一想:如图1-17所示轴承座，可否以其他方向作为主视图方向绘制三视图。课题四简单组合体的投影课题四简单组合体的投影 、由若干个基本形体按一定方式组合而成的较复杂形体称为组合体。组合体按其组合方式不同，可分为切割和叠加两种形式；、识读、绘制组合体的三视图通常采用形体分析法；、组合体表面间连接情况有相错、相交、相切和共面等形式。课题小结课题小结汽 车 机 械 基 础目 录项目一项目一 基本形体投影基本形体投影项目二项目二 机械识图基本知识机械识图基本知识项目三项目三 零件图的识读零件图的识读项目四项目四 装配图的识读装配图的识读项目五项目五 常用机构分析常用机构分析项目六项目六 齿轮传动分析齿轮传动分析项目七项目七 蜗杆传动机构蜗杆传动机构目 录项目八项目八 带传动和链传动分析带传动和链传动分析项目九项目九 键、销连接键、销连接项目十项目十 螺纹连接螺纹连接项目十一项目十一 轴与轴承轴与轴承项目十二项目十二 液压和液力传动分析液压和液力传动分析项目十三项目十三 汽车常用材料的识别与选用汽车常用材料的识别与选用知识目标技能目标素养目标u能熟练绘制简单零件的剖视图、局部视图、斜视图。u知道机械制图国家标准的基本规定；u懂得基本视图的形成和配置关系；u能看懂运用剖视图、局部视图、斜视图表达较复杂u汽车零件的三视图。项目要求项目要求p 15 u初步养成自觉遵守国家标准和生产规范的习惯；u培养学生一丝不苟、严肃认真的工作作风。项目二机械识图基本知识项目二机械识图基本知识课题一识读国家标准制图语言课题一识读国家标准制图语言一、常用绘图工具及使用一、常用绘图工具及使用、绘图铅笔 绘图用铅笔有软硬之分，用代号H或B前加数字及HB来区分。2H-画底稿线；H或HB-画细实线、细虚线、细点画线；2B或B-画粗实线。2、图板、丁字尺和三角板 图板是画图时铺放图纸的矩形木板，表面平坦光洁，左侧为导向边，须光滑平直。丁字尺是用来画水平线的长尺，它由尺头和尺身两部分组成，使用时应使尺头紧靠图板左侧导向边，上下移动至画线位置。三角板与丁字尺配合使用时，可画垂直线，也可画30、45、60的斜线。课题一课题一 识读国家标准制图语言识读国家标准制图语言二、图纸幅面与格式二、图纸幅面与格式1、图纸幅面与格式 图纸幅面应优先采用表2-1所规定的基本幅面尺寸，必要时也可加长幅面。幅面代号A0A1A2A3A4尺寸（BL）8411189594841420594297420210297e2010c105a25课题一课题一 识读国家标准制图语言识读国家标准制图语言 各种幅面的图纸均应用粗实线画出图框，图框格式分为不留装订框(图2-3)和留有装订框(图2-4)两种。图中、数值见表2-1。2、标题栏 国家标准规定，每张工程图样上均应画出标题栏，标题栏位置须在图纸的右下角。标题栏分为零件图标题栏和装配图标题栏(在零件图课题一课题一 识读国家标准制图语言识读国家标准制图语言基础上再加上明细表)两种。图2-5所示为简化标题栏和明细栏的格式，学习时可参考采用。课题一课题一 识读国家标准制图语言识读国家标准制图语言三、字体三、字体 汉字应写成长仿宋体字，并采用国家正式公布的简化字，如图2-6)所示。数字和字母书写有直体图2-6)和斜体图2-6)之分，斜体字的字头向右倾斜与水平成75，同一张图样上只能采用同一种字体。课题一课题一 识读国家标准制图语言识读国家标准制图语言 四、比例四、比例 图样中图形与其实物相应要素的线性尺寸之比称为比例。考一考:缩小比例与放大比例在书写表示上有何不同?课题一课题一 识读国家标准制图语言识读国家标准制图语言 五、图线五、图线 图样中图线的粗、细宽度之比为2：1，粗线宽度优先采用0.5 和0.7。常用图线有粗实线、虚线、细实线、细点划线、波浪线等。六、图样的尺寸标注六、图样的尺寸标注 尺寸标注要做到“正确、完整、清晰、合理”。1、基本原则 图样中标注的尺寸数字应是零件真实大小，而与图形大小、画图比例及绘图的准确性无关。通常图样中的尺寸以 为单位，且不需标注单位符号，如不以 为单位则须注明单位符号，零件的每一个尺寸一般只标注一次。课题一课题一 识读国家标准制图语言识读国家标准制图语言.尺寸的组成 一个完整的尺寸由尺寸界线、尺寸线、尺寸数字和表示尺寸线终端的箭头四个要素组成，如图2-7所。图2-7尺寸四要素课题一课题一 识读国家标准制图语言识读国家标准制图语言.尺寸类型 根据尺寸在视图中的不同作用，尺寸可分为定形尺寸、定位尺寸和总体尺寸三种类型。.尺寸基准 它是指标注尺寸的起点，简称基准。每个零件都有长、宽、高三个方向的尺寸，每个方向至少要选择一个尺寸基准，即主要基准，有时为了测量的方便，还会增加一些辅助基准，使同一方向有多个基准。.尺寸标注方法 ()由基准出发，注出零件上每部分形体的定位尺寸和定形尺寸。()影响产品性能、精度、互换性和装配定位关系的重要尺寸，须从主要基准直接注出。()不允许注成封闭尺寸链。课题一课题一 识读国家标准制图语言识读国家标准制图语言u示例2-1 平面图形的尺寸标注，如图2-14所示课题一课题一 识读国家标准制图语言识读国家标准制图语言课题一课题一 识读国家标准制图语言识读国家标准制图语言 课题小结课题小结 1、国家标准机械制图进行修订和增补后，基本等同或等效采用了ISO国际标准；2、国家标准规定的图纸基本幅面有5种，机械制图中常用的图线有9种；3、图样中的汉字、字母和数字书写要求：字体端正、笔画清楚、排列整齐、间隔均匀；4、一个完整的尺寸由尺寸界线、尺寸线、尺寸数字和表示尺寸线终端的箭头四个要素组成；5、简单形体的尺寸识读与标注。课题二视图课题二视图一、基本视图一、基本视图 视图有基本视图、斜视图和局部视图等 六个基本视图展开到同一平面后，其配置关系如图2-16所示。六个视图仍然符合长对正、高平齐、宽相等的投影规律。基本投影面是指在原有的三个投影面的基础上再增加三个投影面，构成一正六面体，把零件放在该六面体内，然后从零件的上、下、左、右、前、后六个方向分别向基本投影面投影得到六个基本视图，如图2-15所示。这样，除前面已介绍的主视图、俯视图和左视图外，又增加了三个基本视图：u后视图-从后向前投影得到的视图；u仰视图-由下向上投影得到的视图；u右视图-由右向左投影得到的视图。课题二视图课题二视图课题二视图课题二视图课题二视图课题二视图二、斜视图二、斜视图 斜视图是指将零件上的倾斜部分向不平行于基本投影面的平面投影所得的视图。如图2-17)所示的A视图，即为斜视。课题二视图课题二视图三、局部视图三、局部视图 将零件的某一部分向基本投影面投影所得的视图，称为局部视图，如图2-18所示中的B和C视图。课题小结课题小结 1、视图有基本视图、斜视图和局部视图等；2、基本视图有主视图、俯视图、左视图、后视图、仰视图和右视图共六个基本视图；3、斜视图和局部视图都是基本视图的补充，在完整、清晰表达零件结构的前提下，减少基本视图，节省画图的工作量。课题二视图课题二视图想一想:斜视图和局部视图是否属于基本视图?课题三剖视图课题三剖视图1、剖视图及其形成 常用的剖视图有全剖视图、半剖视图和局部剖视图等。一、基本知识一、基本知识 剖视图是指假想用剖切面剖开零件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形称为剖视图，简称剖视，如图2-19所示。课题三剖视图课题三剖视图2、剖视图的画法（1）确定剖切面位置要合理（2）内部可见轮廓要画全（3）剖面符号要画好（4）未剖视图应完整3、剖视图的标注 为便于看图，一般应在视图上方用大写拉丁字母标出视图名称“-”，在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向；当视图按投影关系配置，中间又无其他图形隔开时，可省略箭头。课题三剖视图课题三剖视图1、全剖视图二、剖视图的种类二、剖视图的种类 用剖切面把零件全部剖开后所得的剖视图称为全剖视图。全剖视图用于表达内部结构复杂、外形比较简单的不对称零件，或用于外形简单的对称零件，如图2-20所示。2、半剖视图 当零件具有对称平面时，在垂直于对称平面的投影面上投影时，以对称中心线(细点画线)为界，一半画成视图用以表达零件外部的结构，另一半画成剖视图用以表达零件内部结构，这样组合的图形称为半剖视图，如图2-21所示。3、局部剖视图课题三剖视图课题三剖视图 当零件尚有部分内部结构形状未表达清楚，但又没有必要作全剖视图或不适合于作半剖视图时，用剖切面局部剖开零件所得的视图称为局部剖视图，如图2-22所示。课题三剖视图课题三剖视图三、剖视图的剖切方法三、剖视图的剖切方法1、单一剖切平面剖切 它是指用单一的剖切平面，剖开零件后所形成的剖视图。前面所讲的全剖视图、半剖视图和局部剖视图就是采用了单一剖切平面剖切得到的剖视图。2、几个平行的剖切平面剖切 用几个平行的剖切平面剖开零件的方法(也称阶梯剖)，如图2-23所示。课题三剖视图课题三剖视图课题三剖视图课题三剖视图3、几个相交的剖切平面剖切 如图2-24所示，用两个相交的剖切平面剖开零件，并将被倾斜平面切着的结构及其有关部分旋转到与选定的投影面平行，再进行投射(曾称旋转剖、复合剖)。此方法用于表达零件上有回转轴的倾斜结构的内部形状。课题三剖视图课题三剖视图课题三剖视图课题三剖视图课题小结课题小结 、常用的剖视图种类有全剖视图、半剖视图和局部剖视图等；、剖视图是指假想用剖切面剖开零件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形称为剖视图，简称剖视。3、剖视图的画法及标注；、常用的剖切方法。课题四断面图及局部放大图课题四断面图及局部放大图断面图主要用来表达零件某部分断面的结构形状 一、断面图的概念一、断面图的概念 假想用剖切平面将零件的某处切断，仅画出断面的图形称为断面图，简称断面，如图2-25)、图2-27所示轴及吊钩的断面图。断面图与剖视图是两种不同的画法，断面图只画出断面的形状，而剖视图除了画出断面形状外，还须将断面后的所有可见轮廓画出，如图2-25)所示。考一考:断面图与剖视图的区别在哪里?在绘制断面图时，其他视图是否按剖切后的零件绘制?课题四断面图及局部放大图课题四断面图及局部放大图 二、断面图的种类及画法二、断面图的种类及画法u断面图分为移出断面图和重合断面图两种。1、移出断面图 画在视图外面的断面图称为移出断面图。移出断面图的画法和标注，如图2-25)及图2-26所示。课题四断面图及局部放大图课题四断面图及局部放大图课题四断面图及局部放大图课题四断面图及局部放大图2、重合断面图课题四断面图及局部放大图课题四断面图及局部放大图 画在视图轮廓线之内的断面图称为重合断面图如图2-27、图2-28所示。三、局部放大图三、局部放大图 零件上某些细小结构，在视图上常常由于太小而表达不清，并难以标注尺寸，为此，可将这些细小结构用大于原图形所采用的比例画出，这样得到的图形称为局部放大图，如图2-29所示。绘制局部放大图时，除螺纹牙型、齿轮和链轮的齿形外，一般用细实线圆圈出被放大的部位，当同一零件上有几处需放大时，必须用大写罗马数字标明，并在局部放大图上方标出相应的罗马数字和采用的比例。局部放大图应尽量配置在被放大部位的附近。课题四断面图及局部放大图课题四断面图及局部放大图课题四断面图及局部放大图课题四断面图及局部放大图 、假想用剖切平面将零件的某处切断，仅画出断面的图形称为断面图，简称断面；、断面图和剖视图的区别；、断面图的种类。断面图分为移出断面图和重合断面图两种；、断面图的画法及标注。标注时要注明剖切位置、投射方向和断面图名称。课题小结课题小结汽 车 机 械 基 础目 录项目一项目一 基本形体投影基本形体投影项目二项目二 机械识图基本知识机械识图基本知识项目三项目三 零件图的识读零件图的识读项目四项目四 装配图的识读装配图的识读项目五项目五 常用机构分析常用机构分析项目六项目六 齿轮传动分析齿轮传动分析项目七项目七 蜗杆传动机构蜗杆传动机构目 录项目八项目八 带传动和链传动分析带传动和链传动分析项目九项目九 键、销连接键、销连接项目十项目十 螺纹连接螺纹连接项目十一项目十一 轴与轴承轴与轴承项目十二项目十二 液压和液力传动分析液压和液力传动分析项目十三项目十三 汽车常用材料的识别与选用汽车常用材料的识别与选用项目要求项目要求p 32 知识目标技能目标素养目标u知道识读零件图的步骤、方法；u懂得零件尺寸和各种技术要求的含义。u能根据零件图想象出立体形状；u能绘制简单零件的零件图。u通过典型零件图的识读，将本课程所学知识进行融会贯通；u进一步增强学生空间想象能力；u培养学生综合分析问题的能力。项目三项目三 零件图的识读零件图的识读课题一课题一 零件图识读的基本要求零件图识读的基本要求一、零件图的内容一、零件图的内容 零件图详细表达了零件的形状、大小和加工要求，是用来指导零件生产、检验的重要技术性文件。一张完整的零件图应包括以下四个方面的内容，如图-所示。、一组视图2、一组尺寸3、技术要求4、标题栏课题一课题一 零件图识读的基本要求零件图识读的基本要求二、零件图识读的方法二、零件图识读的方法u()了解零件的名称、材料、数量和用途等。u()了解零件的尺寸标注、制造方法和技术要求。u()想象零件各部分结构形状、相对位置，了解主要结构的特点和功用。1、读零件图的基本要求2、读零件图的方法和步骤（1）看标题栏（2）分析零件的表达方案（3）形体分析（4）尺寸分析（5）综合考虑课题一课题一 零件图识读的基本要求零件图识读的基本要求 课题小结课题小结 、零件图详细表达了零件的形状、大小和加工要求,是用来指导零件生产、检验的重要技术性文件；、零件图的内容包括：一组视图、一组尺寸、技术要求和标题栏四个方面；、识读零件图的步骤。课题二识读零件图的技术要求课题二识读零件图的技术要求 一、极限与配合的基本知识一、极限与配合的基本知识 零件图上标注和说明的技术要求主要有：极限与配合、形位公差、表面粗糙度和热处理项目等。在这些技术要求中，凡国家标准已规定了相应代号或符号的，则直接标注在视图上，无规定代号的，则“技术要求”为标题，在标题栏附近用文字逐条说明。（1）公称尺寸（2）极限尺寸（3）上极限偏差（4）下极限偏差（5）尺寸公差（6）标准公差（7）基本偏差1、尺寸公差及有关概念课题二识读零件图的技术要求课题二识读零件图的技术要求图-基本偏差系列u示例3-2 解释孔30H7 的含义。解答:30-表示公称尺寸为30 的孔；H-基本偏差代号为H；IT7-标准公差等级为7级。2、基本偏差系列示意图 公称尺寸相同的、相互结合的孔和轴公差带之间的关系称为配合。国家标准对配合规定有二种制度：即基孔制和基轴制。基孔制：基孔制配合是指基本偏差一定的孔公差带，与不同基本偏差的轴公差带形成各种配合的一种制度。基孔制配合的孔称基准孔，其基本偏差为下极限偏差，数值为零(即EI=0)，代号为“”。课题二识读零件图的技术要求课题二识读零件图的技术要求（1）配合制度 基轴制：基轴制配合是指基本偏差一定的轴公差带，与不同基本偏差的孔公差带形成各种配合的一种制度。基轴制配合的轴称基准轴，其基本偏差为上极限偏差，数值为零(即es0),代号为“”。想一想:相配合的轴承与轴，其选用了何各配合制度3、配合课题二识读零件图的技术要求课题二识读零件图的技术要求（2）配合种类配合种类有三种：间隙配合孔的实际尺寸总比轴的实际尺寸大，装配后保证具有间隙的配合称为间隙配合。过盈配合孔的实际尺寸总比轴的实际尺寸小，装配时需要一定的外力才能将轴装入孔中的配合称为过盈配合。过渡配合轴的实际尺寸比孔的尺寸有时小、有时大，装配后可能具有间隙，也可能具有过盈的配合称为过渡配合。配合代号采用孔、轴公差带代号组合，以分数形式来表示。分子为孔的公差代号，分母为轴的公差代号，如30H7/g6。在配合中，一般分子含H为基孔制配合，分母含h为基轴制配合。在装配图中配合代号的标注如图3-3所示。课题二识读零件图的技术要求课题二识读零件图的技术要求（3）配合代号及标注 课题二识读零件图的技术要求课题二识读零件图的技术要求 形状公差是指零件要素(点、线、面)的实际形状相对理想形状的允许变动量。位置公差是指零件要素(点、线、面)的实际位置对理想位置的允许变动量。形位公差项目和符号，见表3-1所示 二、形状与位置公差二、形状与位置公差 形状与位置公差简称形位公差。零件要实现互换性，不仅尺寸精度需达到要求，而且其形状和位置也须达到精度要求。1、形位公差项目和符号课题二识读零件图的技术要求课题二识读零件图的技术要求 图样上标注形位公差时，应有形位公差框格、被测要素和基准要素(指位置公差)及带箭头的指引线组成。（1）公差框格（2）被测要素（3）基准要素（4）箭头的指引线课题二识读零件图的技术要求课题二识读零件图的技术要求2、形位公差的标注u形位公差标注示例：如图3-5所示为气门挺柱的形位公差标注。课题二识读零件图的技术要求课题二识读零件图的技术要求上图中标注的各个形位公差代号的含义，见表3-2所示。课题二识读零件图的技术要求课题二识读零件图的技术要求 想一想：被测要素分别为轮廓要素与中心要素时,指引线的箭头指向有何区别?3、形位公差的识读 （1）轮廓算术平均偏差Ra（2）轮廓最大高度Rz 表面结构评定主要根据表面粗糙度来确定。表面粗糙度的主要评定参数有：三、表面结构的图样表达三、表面结构的图样表达 零件的表面结构包括表面粗糙度、表面波纹度、表面纹理、表面缺陷、表面几何形状等五个方面的几何要求，其中表面粗糙度是表面结构最主要的参数，它的质量直接影响零件的性能。表面粗糙度是指加工表面所具有的较小间距和微小峰谷的一种微观几何形状误差。课题二识读零件图的技术要求课题二识读零件图的技术要求1、表面结构的主要评定参数表面结构表达的基本图形符号及意义见表3-3所示。课题二识读零件图的技术要求课题二识读零件图的技术要求2、表面结构的基本特征符号表面结构的代号标注方法，如图3-8所示。课题二识读零件图的技术要求课题二识读零件图的技术要求3、表面结构的代号标注课题小结课题小结 、零件图中的技术要求主要有:极限与配合、形位公差和表面粗糙度和热处理项目等；、孔、轴尺寸代号由基本偏差代号的拉丁字母和表示公差的数字组合而成，如30H7、30d6等；、配合种类有间隙配合、过渡配合和过盈配合；配合制度有基孔制配合和基轴制配合；4、形位公差是形状公差和位置公差的简称 5、表面结构评定的主要参数为Ra和Rz。课题二识读零件图的技术要求课题二识读零件图的技术要求课题三典型汽车零件图识读示例课题三典型汽车零件图识读示例 识读零件图是技术工人必备的一项基本技能。下面以图3-9所示活塞零件图为例，来说明识读零件图的一般步骤。从标题栏中可知零件为活塞，它是一个用于压缩空气机的零件；由于零件材料是ZL102铸造铝合金，从而可以想到零件中必然会有诸如铸造圆角、铸造壁厚均匀等铸造工艺结构。比例为1：1.5，表明零件的大小是图样的1.5倍。用三个全剖的基本视图来表达该零件。主视图按工作位置放置，表达活塞外部尺寸和内部结构；其他两个视图主要表达活塞内部结构和尺寸。主、左视图的剖切平面均处于零件的对称中心平面上，而俯视图的剖切平面是通过活塞销座孔轴线来剖切的。1、看标题栏2、分析零件的表达方案课题三典型汽车零件图识读示例课题三典型汽车零件图识读示例课题三典型汽车零件图识读示例课题三典型汽车零件图识读示例 三个视图均采用了全剖视图，清楚表明活塞的外形是圆柱体，内腔是阶梯圆柱形空腔，并铸有两个活塞销座；活塞上下开有四个活塞环槽，在第二、四道环槽内各钻回油孔六个，并互错30。高度方向尺寸基准是活塞上顶面，辅助基准是销孔的轴线和下底面；长度方向的基准是通过活塞轴线并垂直于销孔轴线的中心平面，宽度方向的基准是通过销孔轴线并与中心平面垂直的平面。活塞总体尺寸为52 53。从图中可知道零件表面粗糙度的要求，极限与配合、形位公差及制造、检验等方面的要求。5、看技术要求4、分析尺寸3、分析形体课题三典型汽车零件图识读示例课题三典型汽车零件图识读示例 把图形、尺寸和技术要求等系统地联系起来进行综合分析，从而得到零件的完整情况。课题小结课题小结 、选择主视图应遵循以下原则：表达形状特征原则；符合零件加工位置原则；符合零件的工作位置原则；、尺寸基准是指标注尺寸的起点；、零件图的识图步骤和方法。6、归纳总结汽 车 机 械 基 础目 录项目一项目一 基本形体投影基本形体投影项目二项目二 机械识图基本知识机械识图基本知识项目三项目三 零件图的识读零件图的识读项目四项目四 装配图的识读装配图的识读项目五项目五 常用机构分析常用机构分析项目六项目六 齿轮传动分析齿轮传动分析项目七项目七 蜗杆传动机构蜗杆传动机构目 录项目八项目八 带传动和链传动分析带传动和链传动分析项目九项目九 键、销连接键、销连接项目十项目十 螺纹连接螺纹连接项目十一项目十一 轴与轴承轴与轴承项目十二项目十二 液压和液力传动分析液压和液力传动分析项目十三项目十三 汽车常用材料的识别与选用汽车常用材料的识别与选用知识目标技能目标素养目标u知道装配图识读的步骤、方法；u能正确描述装配图的规定画法、简化画法和特殊画法。u知道主要零件的结构形状；u知道各部件中各个零件之间的相对位置、装配关系；u能从简单装配图中拆画简单零件图。u通过装配图的识读训练，使学生获得较好的读图能力及培养学生初步表达设计产品能力。项目要求项目要求p 44项目四项目四 装配图的识读装配图的识读课题一课题一 装配图的概述装配图的概述 一、装配图的概念及的内容一、装配图的概念及的内容1、装配图的概念 一台机器或部件，都是由许多零件、部件按一定关系装配而成的。这种表达机器或部件各组成零件之间的连接或装配关系的图样，称为装配图。2、装配图的内容 一张完整的装配图主要包括以下四个方面的内容:（1）一组视图（2）必要的尺寸（3）技术要求（4）标题栏（5）序号、明细栏想一想:零件图和装配图的内容和作用有何异同点？课题一课题一 装配图的概述装配图的概述二、装配图中的明细栏和尺寸标注二、装配图中的明细栏和尺寸标注1、装配图中明细栏 装配图中的零件都须编写序号，但同一零件只编一个序号，并在标题栏上方的明细栏中，按序号填写各个零件的名称、材料、数量、规格等。（1）序号的标注形式（2）明细栏 序号一般由指引线、横线或圆圈、序号数字组成。如图4-3所示。明细栏是装配图中全部零件的详细目录，内容一般有零件的序号、名称、材料、数量、规格等。装配图的尺寸不是制造零件的直接依据，不需要注出每个零件的全部尺寸，而只要求注出与装配体装配、检验、安装或调试等相关的尺寸。因此，装配图一般只需标注下列几类尺寸：2、装配图中的尺寸标注（1）装配尺寸（2）极限尺寸（3）安装尺寸（4）总体尺寸（5）其他重要尺寸课题一课题一 装配图的概述装配图的概述考一考:装配图的尺寸标注与零件图的尺寸标注相比有哪些特点?课题一课题一 装配图的概述装配图的概述 课题小结课题小结 、装配图的内容包括一组视图、必要的尺寸、技术要求、标题栏、零件的序号和明细栏；、装配图的尺寸包括性能(规格)尺寸、装配尺寸、安装尺寸、总体尺寸和其他重要尺寸等；3、装配图中的零件都须编写序号，并填写明细表，以便于看图。课题二装配图的识读课题二装配图的识读 一、装配图的表达方法一、装配图的表达方法1、装配图的规定画法 在装配图的表达方法中，同样需要零件图表达中所用到的诸如视图、剖视图、断面图等方法，但为了恰当表达机器或部件的工作原理和装配关系，还需要有一些规定画法、简化画法和特殊表达方法。()相邻两零件的接触面或配合面，规定只画一条线，但如果相邻两零件的公称尺寸不相同，即使间隙很小，也必须画成两条线。如图4-5所示为接触面或配合面的画法。课题二装配图的识读课题二装配图的识读2、装配图的简化画法 ()在剖视图中相邻两零件的剖面线应有所区别，可通过剖面线方向相反或方向一致而间距不相等的方式加以区别。同一零件在各个视图上的剖面线方向和间隔应一致，装配图中剖面线的画法，如图4-6所示。()当剖切平面通过标准件或实心零件的轴线时，这些零件不画剖面线，如螺栓等紧固件、轴、手柄、键、销等零件。装配图的简化画法，如图4-7所示。()零件上的某些工艺结构，如倒角、退刀槽、圆角等可省略不画。()在同一视图中重复出现的若干相同结构如滚动轴承、螺钉等，允许课题二装配图的识读课题二装配图的识读较详细地画出一处或几处，其余的只需用点画线画出其中心位置即可。()螺栓头部、螺母允许按简化画法绘制。二、识读装配图二、识读装配图 在机器设备的设计、制造、装配、使用、维修中，经常需通过看装配图来分析机器及部件的工作原理、性能和结构特点。下面以图4-8所示活塞连杆总成的装配图为例，来说明装配图识图的步骤和方法。课题二装配图的识读课题二装配图的识读课题二装配图的识读课题二装配图的识读1、概括了解2、分析工作原理及装配关系 首先从标题栏、明细栏和产品说明书中概括了解部件的作用，零件数量、名称、位置、材料，视图数量；了解各零件之间的大体装配关系。在概括了解的基础上，分析部件的工作原理和各零件的装配关系。3、分析视图的表达方法 从图4-8中可知，该装配图采用两个基本视图来表达该部件，主视图采用局部剖视图，主要用来表达活塞、活塞销、连杆及连杆轴承之间的装配关系。左视图显示整个部件的外形，突出了连杆杆身和连杆大端的形状，也表达了连杆大端的连接情况。三、由装配图拆画零件图的一般步骤三、由装配图拆画零件图的一般步骤 产品设计过程中，一般先画装配图，再从装配图中拆画零件图。下面以图4-8所示汽车活塞连杆总成的装配图中拆画活塞销为例，来说明从装配图中拆画零件图的一般方法和步骤。1、分离零件 在活塞连杆总成中，首先按序号6及其指引线找到活塞销在主视图中的投影，进而再依据投影关系、剖面线一致
