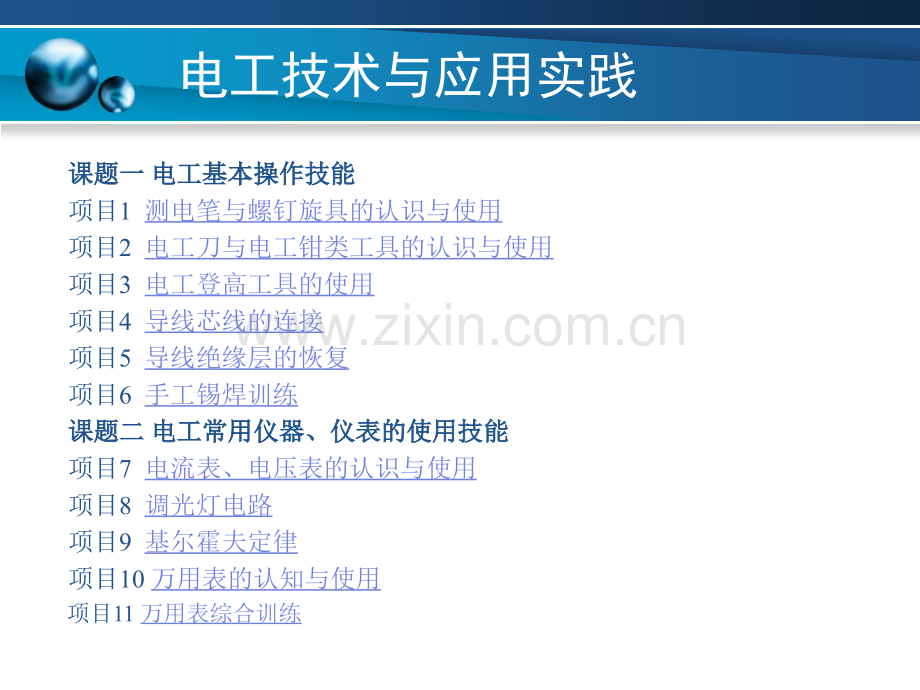

电工技术与应用实践电工技术与应用实践 课题一课题一 电工基本操作技能电工基本操作技能 项目1测电笔与螺钉旋具的认识与使用项目2电工刀与电工钳类工具的认识与使用项目3电工登高工具的使用项目4导线芯线的连接项目5导线绝缘层的恢复项目6手工锡焊训练 课题二课题二 电工常用仪器、仪表的使用技能电工常用仪器、仪表的使用技能项目7电流表、电压表的认识与使用项目8调光灯电路项目9基尔霍夫定律项目10万用表的认知与使用项目11万用表综合训练电工技术与应用实践项目12两种电源模型的等效变换和戴维南定理验证项目13绝缘电阻测试项目14干线电流的测试项目15交流电三要素测试课题三课题三 一般照明线路的安装技能一般照明线路的安装技能项目16日光灯照明线路的安装及检修项目17功率因数的测量项目18两地控制灯照明线路的安装项目19单相电能表的认识与使用项目20三相灯组负载项目21室内照明、开关、插座的安装项目22单相交流电源和照明线路的连接测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用一、能力目标一、能力目标二、主要使用材料及工具二、主要使用材料及工具主要使用材料及工具见表1-1。表1-1主要使用材料及工具名称推荐仪器参数数量测电笔低压螺丝刀式测电笔50支螺钉旋具一字形：50mm，100mm各50支十字形：号，号各50支螺钉一字、十字各种规格若干木板约400mm100mm20mm25块调压器25台电源交流电220V，直流12V各25台测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用 三、项目及工艺要求三、项目及工艺要求 （一）低压测电笔用途测试训练（一）低压测电笔用途测试训练 按图1-1所示的正确方法握好测电笔，并使手指触及笔尾的金属体，使氖管小窗体背光朝向自己。按表1-2所规定的内容及工艺过程进行低压测电笔用途测试训练，并仔细观察对应现象。图11低压测电笔的使用测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用表1-2低压测电笔用途测试训练测电笔触及零线测电笔触及交流电用测电笔触及电动机或调压器等电气设备的外壳项目工艺过程现象电压高、低的判别测电笔触及不同的电压值氖管发亮强弱不同相线和零线的判别测电笔触及相线氖管发亮氖管不亮（正常状态）直流电、交流电的区别测电笔触及直流电氖管两个电极同时发亮氖管只有一个电极发亮直流电正负极的判别把测电笔连在直流电的正负极之间直流电负极侧的氖管发亮设备外壳带电而且接地装置欠佳的鉴别氖管发亮说明该设备外壳带电而且接地装置欠佳，如果该设备外壳有良好的接地装置，氖管是不会发亮的测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用 （二）螺钉旋具的基本功训练（二）螺钉旋具的基本功训练 1.小螺钉旋具的使用按图1-2所示的正确方法握好工具，使用时用食指顶住柄的末端，用大拇指和中指夹着握柄旋拧。图1-2 小螺钉旋具的使用 图1-3 大螺钉旋具的使用测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用2.大螺钉旋具的使用按图1-3所示的正确方法握好工具，使用时除大拇指、食指、中指要夹住握柄外，手掌还要顶住柄的末端，这样可防止旋拧时的滑脱现象。3.注意事项 （1）根据不同螺钉选用不同规格的螺钉旋具。（2）使用旋具时须将旋具头部放至螺钉槽口中，并用力推压螺钉，平稳旋转旋具，不要在槽口中蹭动（特别是拆卸螺钉时），以免磨毛槽口。测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用四、学习形式四、学习形式五、考核标准五、考核标准六、原理说明六、原理说明（一）测电笔（一）测电笔1.低压测电笔低压测电笔有钢笔式和螺丝刀是两种，如图1-4所示。图14低压测电笔测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用2.高压测电笔又称高压验电器，如图1-5所示。使用高压测电笔时应注意手握部位不能超过护环。正确握法如图1-6所示。图15高压测电笔测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用3.使用测电笔的安全知识图16高压测电笔握法测电笔与螺钉旋具的认识与使用测电笔与螺钉旋具的认识与使用（二）螺钉旋具（原称螺丝刀、起子、改锥）（二）螺钉旋具（原称螺丝刀、起子、改锥）螺钉旋具规格很多，按其头部形状可分为一字形和十字形两种，按握柄材料可分为木柄和塑料柄两种。一字形螺钉旋具的规格用握柄以外的体部长度表示，常用的有：50mm、100mm、100mm、200mm等规格。十字形螺钉旋具的规格用体部长度和十字槽规格表示，十字槽常用规格有：号时用于螺钉直径为22.5mm、号为35mm、号为68 mm、号为1012mm。电工技术与应用实践课题四课题四 三相异步电动机控制三相异步电动机控制项目23三相异步电动机控制测试方法项目24三相异步电动机控制点动控制线路的安装及故障判断项目25三相异步电动机单向运转控制线路的安装项目26异地（或多处）控制三相异步电动机的正转控制线路的安装项目27电工识图训练课题五课题五 安全用电及急救措施安全用电及急救措施项目28 安全标志与安全色项目29 接地项目30 漏电保护器项目31 防雷项目32 触电急救常识项目33 电气火灾消防知识 电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用一、能力目标一、能力目标二、主要使用材料及工具二、主要使用材料及工具 主要使用材料及工具见表2-1表2-1主要使用材料及工具名称推荐仪器参数数量电工刀绝缘柄式150mm50支钢丝钳绝缘柄式50支尖嘴钳绝缘柄式50支断线钳绝缘柄式25支剥线钳绝缘柄式25支压线钳户内手动式25支导线塑料护套线橡胶线若干接线耳若干电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用三、工具的认知了解三、工具的认知了解1.电工刀电工刀是用来剖削导线绝缘外皮、切割绳索、削制木板、木桩的专用工具，按刀片的尺寸分为大号（刀片长112mm）、小号（刀片长88mm）两种。其外形如图2-1所示。另外还有一种多用型电工刀，刀身带有刀片、锯片和锥针，它不但可以剖削电线，还可以锯割电线槽板、锥钻底孔，使用起来更方便。电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用2.钢丝钳钢丝钳有铁柄钢丝钳和绝缘柄钢丝钳两种，绝缘柄钢丝钳为电工用钢丝钳，其耐压为500V，规格以全长尺寸表示，常用的有150mm、175mm、200mm三种。其外形结构如图2-2所示。图21电工刀图22钢丝钳电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用3.尖嘴钳尖嘴钳按手柄分裸柄和绝缘柄两种，电工应用绝缘柄尖嘴钳，其耐压为500V，其外形结构如图2-3所示。其主要用途是夹持较小的螺钉、垫圈等元件或将单股导线弯成一定圆弧的接线鼻子。4.断线钳断线钳又称偏口钳、斜口钳，按手柄分铁柄、管柄和绝缘柄三种，电工应用绝缘柄断线钳，其耐压为1000V，其外形结构如图2-4所示。其主要用途是剪断较粗的线材、线缆及金属丝等。电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用图23尖嘴钳图24断线钳图25剥线钳图26压线钳电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用5.剥线钳剥线钳用于剥削小直径导线的绝缘层，其手柄是绝缘的，耐压为500V，规格以全长表示，有130mm、160mm、180mm、200mm四种。剥线钳外形结构如图2-5所示。6.压线钳压线钳又称为压接钳，是连接导线与导线或导线线头与接线耳的常用工具，按用途分为户内线路使用的铝绞线压线钳、户外线路使用的铝绞线压线钳和钢芯铝绞线使用的压线钳。压线钳外形结构如图2-6所示。电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用四、项目及工艺要求四、项目及工艺要求 （一）用电工刀剥削绝缘层1.塑料护套线绝缘层的削剥 塑料护套线的绝缘层包括公共护套层和每根线芯的护套层两层，公共护套层只能用电工刀来削剥，方法如图2-7所示：先按所需线头长度找好线芯缝隙，用电工刀尖划开护套层，然后向反方向扳翻护套层，用电工刀在根部切去护套层即可。电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用图27塑料护套线绝缘层的削剥图28塑料硬线绝缘层削剥电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用2.塑料硬导线(线芯大于4mm)绝缘层的削剥 具体方法如图2-8 图(a)：按所需线头长度用电工刀以45左右倾斜切入塑料绝缘层，不可切入线芯。图(b)：将电工刀与线芯保持15左右均匀用力向线端推削，且忌割伤线芯。图(c)：削去一部分塑料层。图(d)：把剩余部分塑料层翻下。图(e)：用电工刀在下翻部分的根部切去塑料层。图(f)：削去绝缘层，露出线芯的塑料绝缘。电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用3.橡胶线保护层的削剥橡胶线外被层包括保护层和绝缘层两层，保护层需要用电工刀剥削。具体方法如图2-9图（a）：按所需线头长度在导线最外层用电 工刀切割一圈。图（b）：用电工刀削去一条保护层。图（c）：用电工刀剥割剩余的保护层。图（d）：露出线芯的橡胶线。橡胶线绝缘层的剥削，按削剥塑料硬导线绝缘层的方法，在距最外层割圈10mm左右处进行，如图2-9中图（e）。电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用图29橡胶线保护层的削剥（e）图210钢丝钳的使用（a）（b）（c）（d）电工刀与电工钳类工具的认识与使用电工刀与电工钳类工具的认识与使用（二）钢丝钳的使用训练 按图2-10所示钢丝钳握法，依次操作。图（a）：用钳口弯绞或钳夹导线线头。图（b）：用齿口紧固或起松螺母。图（c）：用刀口剪切导线。图（d）：用铡口铡切导线线芯、铁丝等金属。图（e）：用刀口剖削软导线绝缘层。电工登高工具的使用电工登高工具的使用一、能力目标一、能力目标二、主要材料及工具主要材料及工具 主要材料及工具见表31表31主要材料及工具名称推荐仪器参数数量直梯17#直梯2把人字梯2把登高工具脚扣、腰带、保险绳、腰绳、吊绳、吊篮2套电工登高工具的使用电工登高工具的使用三、工具的认识了解三、工具的认识了解（一）梯子和高登电工用梯子和高登可用木材或竹子制作，不能用金属材料制作。梯子应坚固可靠，应能承受工作人员及携带工具时的总重量。梯子分为直梯和人字梯两种。直梯通常用在户外，两脚应绑扎胶皮等防滑材料。人字梯通常用在户内，中间应绑扎两道防滑安全绳，四脚也应绑扎胶皮等防滑材料。电工登高工具的使用电工登高工具的使用（二）脚扣脚扣又称铁扣，是攀登电杆的工具，如图3-1所示。图3-1（a）是木杆脚扣，使用铁质材料制成，在半环上有小齿，以和木杆牢固啮合。图3-1（b）是水泥杆脚扣，使用铁质或合金材料制成，在半环上包缠橡胶，经硫化后与半环牢固啮合，防止在使用中滑动。另外，根据电杆粗细的要求，脚扣分为大小号，以供选择。电工登高工具的使用电工登高工具的使用（a）木杆脚扣 (b)水泥杆脚扣 图3-1 脚扣图3-2 腰带、腰绳、保险绳电工登高工具的使用电工登高工具的使用（三）腰带、腰绳和保险绳腰带、腰绳和保险绳是电工高空操作时保证人身安全的必备用品。腰带外形如图3-2所示。（四）吊绳和吊篮吊绳和吊篮是电工在杆上作业时用来传递零件和工具的用品。吊绳用来系结吊篮，使用时将其一端与操作者的腰带系在一起，另一端系结吊篮，并随操作者将要使用的工具等物品吊上电杆或放回地面。吊篮用来盛装工具等物品，外面应蒙覆帆布。电工登高工具的使用电工登高工具的使用四、项目及工艺要求四、项目及工艺要求（一）上梯训练带工具攀登直梯和人字梯（二）室外登杆训练 图3-3 爬杆登高图3-4 登高固定导线芯线的连接导线芯线的连接一、能力目标一、能力目标二、二、主要材料及工具主要材料及工具主要材料及工具见表41表41主要材料及工具名称推荐仪器参数数量塑料铜芯线BV2.5mm(1/1.76mm)2根/组塑料铜芯线BV4mm(1/2.24mm)2根/组塑料铜芯线BV10mm(7/1.33mm)2根/组塑料铜芯线BV16mm(7/1.7mm)2根/组电工常用工具电工刀、钢丝钳、剥线钳 各一把导线芯线的连接导线芯线的连接三、项目及工艺要求三、项目及工艺要求（一）铜芯导线的连接1.单股铜芯导线的直接连接 具体步骤：（1）按图4-1(a)将两根导线线芯以X形拧绞在一起。（2）按图4-1(b)使两线头相互绞绕23圈后扳直两线头。（3）按图4-1(c)将每个线头在另一芯线上贴紧并绕67圈，再用钢丝钳剪去多余的芯线，并钳平芯线末端。导线芯线的连接导线芯线的连接(a)(b)(c)图41单股铜芯导线的直接连接图42单股铜芯导线的T字分支连接导线芯线的连接导线芯线的连接2.单股铜芯导线的T字分支连接具体步骤：按图4-2将支路线线头预留出5mm左右后与干路线线头相交，然后以顺时针方向贴紧干线线头缠绕68圈，再用钢丝钳剪去多余的芯线，并钳平芯线末端。3.七股铜芯导线的直接连接具体步骤：（1）按图4-3（a）先剥削导线绝缘层，散开线头并拉直，再将靠近绝缘层1/3位置内的芯线绞紧，最后把余下的2/3线头分散成伞状并拉直。（2）按图4-3（b）对叉两个伞状芯线。（3）按图4-3（c）先拉平两根芯线，然后把右边的7股芯线按2、2、3根分成三组，再把其中一组两根线头扳到与芯线垂直的位置。导线芯线的连接导线芯线的连接（4）按图4-3（d）以顺时针方向贴紧芯线向右缠绕2圈，再把余下的线头向右扳平。（5）按图4-3（e）把另一组两根线头扳到与芯线垂直的位置，也按顺时针方向，压着包括刚刚扳平两根线头的芯线继续向右缠绕2圈，并把余下的线头再次向右扳平。（6）仿照(5)按图4-3（f）把第三组的线头扳直，按顺时针方向，压着包括刚刚扳平四根线头的芯线继续向右缠绕3圈。（7）按图4-3（g）用钢丝钳剪去每组多余的线头，并钳平线端。（8）用同样的方法，缠绕左侧芯线，如图4-3（h），完成7股铜芯导线的直接连接。导线芯线的连接导线芯线的连接(a)(b)(c)(d)(e)(f)（g）(h)图43七股铜芯导线的直接连接导线芯线的连接导线芯线的连接4.七股铜芯导线的T字分支连接具体步骤（1）按图4-4（a）剥好干线和支线的绝缘层，把支线线头散开拉直，再把支线线头靠绝缘测的约1/8线头绞紧，其余7/8线头分为3根、4根两组，放到干线芯线的后面。（2）按图4-4（b）把3根组线头按顺时针方向贴紧干线芯线缠绕34圈，剪去多余的线头，钳平线端，把3根组线头向前左下方压下。（3）按图4-4（c）把4根组线头按逆时针方向贴紧干线芯线缠绕45圈，剪去多余的线头，钳平线端，完成7股铜芯导线的T字分支连接。导线芯线的连接导线芯线的连接（a）(b)（a）(b)(c)图44七股铜芯导线的T字分支连接图45螺钉压接法连接导线芯线的连接导线芯线的连接 （二）铝芯导线的连接1.螺钉压接法连接 直线连接具体步骤：（适用于供电给小负荷的单股铝芯导线）（1）按图4-5（a）剥好绝缘层，刷去 芯线表面氧化层，涂上中性凡士林。（2）按图4-5（b）先把每根芯线在靠近绝缘处绕23圈（备用），再把余下的芯线对插入接线桥内，最后拧紧接线桥上的螺钉即可。（3）盖好接线桥上的盒盖。导线芯线的连接导线芯线的连接2.压接管压接法连接适用导线：供电给大负荷的多股铝芯导线（1）按图4-6（a）先选择合适的铝压接管，再剥去绝缘层，并刷去芯线表面氧化层，涂上中性凡士林。（2）按图4-6（b）把两根芯线对插入压接管内，并使芯线穿出压接管2530mm。（3）按图4-6（c）根据规定的压接坑距离、数量、要求用压线钳压接即可。（a）（b）(c)图46压接管压接法连接导线芯线的连接导线芯线的连接（三）导线电阻探究具体步骤：（1）按图47接线，观察分析导线在截面相等、长度相等、材质不同时的导线电阻，并将电流表读数记入表42中。表42不同材质时的导线电阻推荐材料及数据电流AB线：1mm；锰铜线；1m长CD线：1mm；镍鉻合金线；1m长导线芯线的连接导线芯线的连接图47不同材质时导线电阻图48不同长度时导线电阻导线芯线的连接导线芯线的连接（2）按图4-8接线，观察分析导线在截面相等、材质相同、长度不同时的导线电阻，并将电流表读数记入表4-3中。表4-3不同长度时的导线电阻推荐材料及数据电流AB线：1mm 锰铜线 1m长CD线：1mm 锰铜线 0.5m长导线芯线的连接导线芯线的连接（3）按图4-9接线，观察分析导线在长度相等、材质相同、截面不同时的导线电阻，并将电流表读数记入表4-4中。表4-4不同长度时的导线电阻推荐材料及数据电流AB线：1.5mm锰铜线1m长CD线：1mm锰铜线1m长导线芯线的连接导线芯线的连接（4）按图4-10接线，观察分析导线在长度、截面相等、材质相同、而温度不同时的导线电阻,并将电流表读数记入表4-5中。表4-5不同长度时的导线电流推荐材料及数据电流对用细铁丝绕制的线圈不加热对用细铁丝绕制的线圈加热导线芯线的连接导线芯线的连接图49不同截面时导线电阻图410不同温度时导线电阻导线芯线的连接导线芯线的连接四、学习形式四、学习形式五、考核标准五、考核标准六、原理说明六、原理说明1.导电材料种类导电材料是指能输送和传导电流的材料，分为良导电材料和高电阻材料两类，常用的良导电材料有铜、铝、钢、锡和铅锡合金等，铜、铝、钢主要用于制作导线、母线，锡常用作焊料，铅锡合金常用作保险丝。高电阻材料主要有康铜、锰铜、镍鉻等，通常用作电阻器和电工元件等。导线芯线的连接导线芯线的连接2.常用导线常用导线按外被层分为裸导线和绝缘线两大类，绝缘线又分为电磁线和绝缘电线两种。裸导线只有导体部分，没有绝缘层和防护层，有圆线、软接线、型线和绞线几种。电磁线是在裸导体表面敷盖绝缘层的导线，有漆包线、玻璃丝包线和纸包线三种。绝缘电线是在裸导体外层包有绝缘材料的导线，有橡皮绝缘线和聚氯乙烯绝缘线（又称塑料绝缘线）两种。导线芯线的连接导线芯线的连接3.电缆电缆种类很多，按结构作用分为电力电缆、控制电缆、电话电缆、同轴电缆、移动式软电缆等。按电压等级分为高压电缆（1KV以上）和低压电缆。电缆由导电线芯、绝缘层和保护层三部分组成，图4-11为铠装电缆和同轴电缆结构图。导线芯线的连接导线芯线的连接图412双绞线图411铠装电缆和同轴电缆结构图导线芯线的连接导线芯线的连接4.双绞线和光导纤维 双绞线（又称为双绞线电缆），按是否有金属屏蔽层分为屏蔽双绞线（简称STP）和非屏蔽双绞线（简称UTP）两种，如图4-12所示，其中屏蔽双绞线又分为铝箔屏蔽双绞线（FTP）、铝箔/铜网屏蔽双绞线（SFTP）和独立屏蔽双绞线（STP）三种。光导纤维（又称为光缆）,按模的形式分为单模光缆和多模光缆两种，按使用环境分为室内光缆和户外光缆，按芯线材料分为光导玻璃和塑料导光纤维两种，按芯的根数分单芯和多芯等。导线芯线的连接导线芯线的连接5.关于电阻从（三三）中可以看到，在相同电压下导体电阻与材料、长度、横截面积和温度有关，这是导体本身的一种性质，用公式可表示为：式中R-导体电阻，-导体电阻率，.m L-导体长度，m S-导体横截面积，mm导线芯线的连接导线芯线的连接电阻器是电工电子元器件中的常用元件，按作用分为固定式和可变式两种。固定式电阻阻值不变，主要起降压、分压、限流、分流、负载匹配等作用，如图4-13所示。可变式电阻阻值可调，主要起调节电压、电流的作用，如图4-14所示。电阻器按材料结构和使用情况分为金属膜式电阻器、线绕式电阻器、铁片栅式电阻器、热敏电阻器、光敏电阻器等。导线芯线的连接导线芯线的连接图4-13 固定式电阻图4-14 可变式电阻导线绝缘层的恢复导线绝缘层的恢复一、能力目标一、能力目标二、主要材料及工具主要材料及工具主要材料及工具见表51。表51主要材料及工具名称推荐仪器参数数量黑胶布若干黄蜡带20mm宽若干直线连接的塑料铜芯线BV16mm(7/1.7)2根1.2米长T字连接的塑料铜芯线BV16mm(7/1.7)2根1.2米长电工工具一套/组导线绝缘层的恢复导线绝缘层的恢复三、项目及工艺要求三、项目及工艺要求导线绝缘层恢复的具体步骤：（a）（b）（c）图5-1 导线绝缘层恢复导线绝缘层的恢复导线绝缘层的恢复1.按图5-1（a）将黄蜡带从导线左侧完整的绝缘层开始，让黄蜡带与右侧导线保持约55倾斜角开始，顺时针包缠，每圈压叠带宽的，包缠两根带宽后方可进入无绝缘层的芯线部分，直至包缠到右侧对称位置。2.按图5-1（b）将黑胶布接在黄蜡带尾端，用同样的方法，让黑胶布与左侧导线保持约55倾斜角进行包缠。3.按图5-1（c）用黑胶布自身结扎紧。导线绝缘层的恢复导线绝缘层的恢复4.恢复220V电压的导线绝缘层时，包缠一层黄蜡带，再包缠一层黑胶布（或包两层黑胶布）。恢复380V电压的导线绝缘层时，要包缠两层黄蜡带，再包缠一层黑胶布。5.包缠时用力要适当，不可太用力，以免绝缘带被拉伸变形，但也不能太松，更不能露出芯线。6.恢复绝缘后，浸入常温水中30min,应不渗水。四、学习形式四、学习形式 五、考核标准五、考核标准导线绝缘层的恢复导线绝缘层的恢复六、原理说明六、原理说明1.导线绝缘层指包缠在芯线外层的绝缘材料，导线的绝缘层破损后或芯线连接后，都必须恢复绝缘层，而且恢复后的绝缘强度不应低于原有的绝缘强度，良好的绝缘能保证设备和线路正常运行，防止发生触电事故。2.绝缘材料用来隔开不同的导电部分，阻止电流在不允许通过的地方流通，导体的绝缘必须与使用的电压等级、周围环境和运行条件相适应。3.绝缘材料会随使用时间的增长发生老化，使绝缘性能下降，也会因受潮、腐蚀、温度过高、强电场、电击穿等，使绝缘性能下降，所以选择绝缘材料要考虑一定的安全系数，足够的绝缘电阻能将电流限制在最小范围。手工锡焊训练手工锡焊训练一、能力目标一、能力目标二、主要材料及工具二、主要材料及工具 主要材料及工具见表61。表61主要材料及工具名称推荐仪器参数数量电烙铁20W内热式1把/人万能板60mm120mm1块/人焊料39#锡铅焊料30mm/组焊剂松香酒精焊剂1盒/组单根铜芯绝缘线1.5mm100mm15根/人2.0mm100mm10根/人跳线50只/人桩头接头15只/人电工工具尖嘴钳、偏口钳、镊子、电工刀、剥线钳1套/组手工锡焊训练手工锡焊训练三、锡焊简介三、锡焊简介（一）电烙铁电烙铁是手工锡焊的主要工具，分为内热式、外热式、恒温式和吸锡式等多种类型。1.内热式电烙铁内热式电烙铁把烙铁芯安装在电烙铁头内，其结构如图6-1（a）所示，常用规格为20W和50W两种，它具有发热快、热利用率高、省电、体积小、重量轻等优点，目前得到广泛应用。内热式电烙铁的烙铁头是可以更换的，更换时应先将电烙铁后端的弹簧夹退出，然后再用钳子夹住烙铁头的前端，慢慢拔出烙铁头，切忌用力过猛，以免损伤连接杆。手工锡焊训练手工锡焊训练2.外热式电烙铁外热式电烙铁把烙铁芯安装在电烙铁头外，其结构如图6-1(b)所示，常用规格为25W、45W、75W和100W，它具有焊接能力强、保温时间长等优点。3.电烙铁的握法及烙铁头的选择根据被焊件的大小、焊接位置，合理选择电烙铁的类型、规格及握法都很重要，烙铁头有直头和弯头两种，图6-2是目前常用的三种握法。图6-2（a）适用于用大功率电烙铁焊接大被焊件时，图6-2（b）适用于弯形烙铁头或较大的电烙铁，图6-2（c）适用于小功率电烙铁，如在实验室、家庭等处使用。手工锡焊训练手工锡焊训练(a)(b)图61电烙铁(a)(b)(c)图62电烙铁的握法手工锡焊训练手工锡焊训练4.焊接方法（1）焊接前应清除连接线端的氧化层，并在焊接处沾涂适量焊剂。（2）焊接时烙铁头与连接点之间应有一定的接触面积和压力，当加热焊件到所需温度时，在结合部位加上适量的焊料，并使之溶化后覆盖住整个连接点。（3）焊头停留时间需随焊件类型、大小而定，焊好后移开电烙铁和焊料，使焊点自然冷却。（4）冷却后，用镊子夹住焊件检查是否有虚焊、假焊现象，如有问题立即重焊。（5）清洁焊点周围。手工锡焊训练手工锡焊训练5.电烙铁使用注意事项（1）首次使用的电烙铁须先“上锡”再使用。方法是：用锉刀把烙铁头按需要锉出形状，使烙铁通电，等烙铁头温度上升到能熔焊料时，让烙铁头在松香上沾涂一下，等松香冒烟时，让烙铁头沾涂一层焊料，如此往复23次即可。（2）焊接时最好配用松香焊剂。（3）严禁用嘴吹或用其他方式强制冷却焊点。（4）使用过程中不可随意甩动电烙铁，以免焊料飞溅伤人，更不能随意放置，必须放在烙铁架上，以免引起火灾。（5）更换烙铁芯时，应保证接地线的可靠连接。（6）使用一段时间后，烙铁头表面可能会出现“烧死”（不能上锡）、变形等现象，此时可先刮去焊料，再清除掉表面的氧化层，然后重新整形、浸锡即可。手工锡焊训练手工锡焊训练（二）锡焊材料锡焊材料包括焊料和焊剂。焊料的作用是将被焊物体连接在一起。按使用环境温度分为高温焊料和低温焊料，按组成分为锡铅焊料、银焊料和铜焊料，按形状分为线状、带状、棒状等，我们经常使用的是将焊锡制成管状再在芯中充加注焊剂的线状焊料。焊剂是保证焊料与被焊物可靠焊牢的助剂，分为有机类、无机类和树脂类，其中树脂类焊剂以松香焊剂为主，其优点是绝缘性能强，耐湿性、稳定性好，无腐蚀，易清洁，焊后能形成一层薄膜覆盖在焊点上，使焊点不被氧化。电流表、电压表的认识与使用电流表、电压表的认识与使用一、能力目标一、能力目标二、主要材料及工具二、主要材料及工具 主要材料及工具见表7-1。表71主要材料及工具名称推荐仪器参数数量电流表安装式（或便携式）1块/组电压表安装式（或便携式）1块/组电阻100、200、300各1个其它电源、开关1套/组电流表、电压表的认识与使用电流表、电压表的认识与使用三、项目及工艺要求三、项目及工艺要求（一）读表练习a表b表 图71读表练习电流表、电压表的认识与使用电流表、电压表的认识与使用（二）直流电流表使用训练1.串联电路连接按图72（A）分别把电流表串接在a.、b、c位置。图72直流电流表使用训练电流表、电压表的认识与使用电流表、电压表的认识与使用2.并联电路连接（1）按图72（B）正确连接线路。（2）分别测取S1合上S2打开；S1打开S2合上；S1合上S2合上时电流值。（三）直流电压表使用训练1.串联电路连接按图7-2（A）分别把电压表连接在ab、bc、ac之间。2.并联电路连接（1）按图72（B）把电压表连接在ab之间。（2）分别测取S1合上S2打开；S1打开S2合上；S1合上S2合上时电流值。电流表、电压表的认识与使用电流表、电压表的认识与使用四、学习形式四、学习形式五、考核标准五、考核标准六、原理说明六、原理说明1.关于电流带电质点的规则运动形成电流。直流电路中，电流的大小和方向恒定，不随时间变化，简称直流（写作DC或dc），用大写字母I表示，方向规定为正电荷定向移动的方向。交流电路中，电流的大小和方向都随时间变化，简称交流（写作AC或ac），用小写字母i表示。在复杂电路中，因电流实际方向很难确定，故引入参考方向的概念。电流表、电压表的认识与使用电流表、电压表的认识与使用是一种假定的方向，可以任意指定，实际方向需要根据计算结果判断：得数为正，说明参考方向与实际方向一致，否则说明参考方向与实际方向相反。在国际单位制（）中，电流基本单位是安(A),实际应用中还常用微安（A）、毫安（mA）、千安（KA）等单位。它们之间的关系为：电流表、电压表的认识与使用电流表、电压表的认识与使用2.关于电压电路中导体里有电流通过，是因为导体两端有电压作用。电压定义为：单位正电荷从a点移动到b点电场力所做的功。因电压是对两点之间而言的，所以表示时用双下标表示，若正电荷从a点移动到b点，则规定电压方向为：从a指向b，记为。在电路中，电压的方向通常与电流方向保持一致，并用“+”和“”表示正电荷的“起点”和“终点”，读作“正极”（或高电位）和“负极”（或低电位）。电流表、电压表的认识与使用电流表、电压表的认识与使用3.电流表和电压表的使用规则（1）测量小电流时，可直接把电流表串接在线路中，当测量比较大的电流时，可使用带分流器的电流表。测量时，应将分流器外侧的两个电流端子串接在电路中，由表头引出的两根外附定值电阻导线应接在分流器的电位端子上，外附定值电阻导线、电流表、分流器三者要配套使用。（2）电压表要并联在电路中。（3）“+”和“”接线柱的接法要正确。直流电流表应保证电流从“+”接线柱流入，从“”接线柱流出；直流电压表应保证“+”接线柱接被侧电路的高电位端，“”接线柱接被侧电路的低电位端。（4）量程选择要适当。（5）严禁不经用电器把电流表直接接在电源的两个极上。电流表、电压表的认识与使用电流表、电压表的认识与使用4.电路的串联和并联所谓串联电路是指把若干元件逐个顺次连接起来，如图72（A）所示。并联电路是指把若干元件并列连接起来，如图72（B）所示。通过表72、表73和表74、表75，我们可以验证串、并联电路性质如下：串联电路中：（1）各处电流相等 可用：（2）总电压等于各分电压之和 可用：并联电路中：（1）总电流等于各分电流之和 可用：（2）总电压等于各分电压 可用：调光灯电路调光灯电路一、能力目标一、能力目标二、主要材料及工具二、主要材料及工具 主要材料及工具见表81。表81主要材料及工具材料名称推荐仪器参数数量电源直流6V1台/组电流表、电压表直流各1块/组小灯泡1个/组变阻器1台/组电阻箱J236I11台/组开关单刀单掷1个/组导线若干调光灯电路调光灯电路三、项目及工艺要求三、项目及工艺要求1.将开关处于断开状态，变阻器调到最大值挡位，电流表、电压表适当选择挡位，然后按图8-1正确接线。2.检查无误后，闭合开关，通过调整滑动变阻器，分别使电压表读数为2.5V、2.0V、0V，观察灯泡（认为是定值电阻）亮度变化，分别记录电流表读数、作出结论，填入表8-2中。3.将图8-1中灯泡换成电阻箱，并分别使电阻箱阻值为5、10、15，再通过调整滑动变阻器，保证电阻箱两端电压不变，分别记录电流表读数、作出结论，计算UI值。调光灯电路调光灯电路图81调光灯电路四、学习形式四、学习形式五、考核标准五、考核标准调光灯电路调光灯电路六、原理说明六、原理说明1.关于电动势观察实验电路发现：若要维持电路中电流持续不断地循环流动，必须要有一种外力把正电荷逆着电场力的方向，从电源负极经内部送回正极，这种外力称为电源力。为了衡量电源力做功的能力，引入了电动势的概念：在电源内部，电源力将单位正电荷从负极移到正极所做的功称为电源的电动势。电动势用符号“E”表示，单位常用“伏”（V）表示。电动势只存在于电源内部，其方向与电压方向相反。调光灯电路调光灯电路2.关于电位实际应用中经常用到某点点位的概念，所谓电位就是先在电路中选择一个参考点，再看某点与参考点之间的电压，即为该点的电位。电位用符号“V”表示，因电位是指某点的情况，故其采用单下标标注。如电路中“a”点电位表示为“Va”。电位的常用单位也是伏。一个电路只能选一个参考点，工程中通常选大地为参考点；电子电路中常选多元件汇集并与机壳相连的公共线为参考点，习惯上称为地线，电路图中用符号“”表示。调光灯电路调光灯电路3.关于功率观察表2-7中“”乘积可知，不同电路在相同时间内转换能量的多少也不同。通常用“功率”来表示电路转换能量的快慢速度。定义：单位时间内电路吸收或释放的电能称为电功率，简称功率，用符号“”表示，记作：。在国际单位制中，功率的单位为“瓦”（W）。4.欧姆定律通过汇总、分析表8-2、表8-3结论，可使我们验证十九世纪德国物理学家欧姆得出的结论：欧欧姆姆定定律律：在在一一段段电电路路中中，流流过过电电路路的的电电流流与与电电路路两端的电压成正比，与电路的电阻成反比。两端的电压成正比，与电路的电阻成反比。调光灯电路调光灯电路用公式可表示为：式中 -为电流；A -为电压；V -为电阻；欧姆定律是关于电路的一条重要定律，实际应用中，对于一段电路只要知道：电流、电压、电阻三个物理量中的任意两个，就可以利用欧姆定律计算出第三个量。基尔霍夫定律基尔霍夫定律一、能力目标一、能力目标二、主要材料及工具二、主要材料及工具 主要材料及工具见表91。表91主要材料及工具名称推荐仪器参数数量电源直流12V2台/组电阻100，200，300各1个/组开关单刀单掷三个/组电流表直流50mA3块/组电压表直流1块/组导线若干基尔霍夫定律基尔霍夫定律三、项目及工艺要求三、项目及工艺要求 1.按图9-1接线。2.检查无误后，分别按表9-2要求的电源电压数值通入直流电。3.分别读取电流表数值，并填入表9-2中。4.分别测取UAB、UBC、UAC电压，并填入表9-2中。5.总结电流、电压遵循的规律。6.若实验数据与定律内容有误差，试分析误差原因。基尔霍夫定律基尔霍夫定律图91基尔霍夫定律基尔霍夫定律表9-2 数据表E1(V)E2(V)I1(mA)I2(mA)I3(mA)UAB(V)UBC(V)UAC(V)12129121210规律总结基尔霍夫定律基尔霍夫定律四、学习形式四、学习形式五、考核标准五、考核标准六、原理说明六、原理说明1.相关概念 支路：电路中的每一个分支电路称为支路。结点：三条或三条以上支路的连接点称为结点。回路：电路中任一闭合路径称为回路。网孔：内部不含支路的回路称为网孔。基尔霍夫定律基尔霍夫定律2.基尔霍夫定律 基尔霍夫定律包括：基尔霍夫第一定律和基尔霍夫第二定律两项内容。（1）基尔霍夫第一定律是关于电路中各支路电流之间关系的定律，所以也称为电流定律，简称“方程”。基基尔尔霍霍夫夫第第一一定定律律内内容容为为：在在任任意意瞬瞬间间，流流入入任一结点的电流总和等于从这个结点流出的电流总和。任一结点的电流总和等于从这个结点流出的电流总和。数学表达式为：基尔霍夫定律基尔霍夫定律（2）基尔霍夫第二定律是关于电路中各元件电压之间关系的定律，所以也称为电压定律，简称“方程”。基基尔尔霍霍夫夫第第二二定定律律内内容容为为：在在任任意意瞬瞬间间，沿沿电电路路中中任一回路，各段电压的代数和恒为零。任一回路，各段电压的代数和恒为零。数学表达式为：基尔霍夫第二定律不仅可以用于闭合电路，而且还可以用于不闭合的电路，这便是第二定律的推广定律，其内容为：电路中某两点ab之间的电压等于从a点到b点所经路径上全部电压的代数和。数学表达式为：万用表的认知与使用万用表的认知与使用一、能力目标一、能力目标二、主要材料及工具二、主要材料及工具 主要材料及工具见表101。表101主要材料及工具名称推荐仪器参数数量万用表MF-30型1块/组电容器充好电的、漏电的、击穿的、没充电的各一个/组报废的万用表2块/组万用表的认知与使用万用表的认知与使用三、万用表简介三、万用表简介 1.结构 万用表有指针式和数字式两种，主要由表头（微安表）、转换开关和测量线路组成。通过转换开关的换接，测量线路构成不同形式的电路，以满足不同测量种类和不同量程的选择。图10-1为MF-30型万用表外形图。图10-2为万用表测直流电流、电压的原理图。万用表的认知与使用万用表的认知与使用图101万用表外形图图102万用表原理图万用表的认知与使用万用表的认知与使用2.用途 万用表是一种多用途、多量程的直读式仪表，常用来测直流电压、电流；交流电压、电流和电阻，也可测电容、电感、晶体管参数、音频电平等值。3.指针式万用表标尺在万用表的表盘上，有很多条刻度线，通称为标尺。用来表示被测电阻、电压、电流等值。测量时，必须根据测量种类和量程，找好对应刻度线读取数据。图10-3为MF-30型万用表的标尺。万用表的认知与使用万用表的认知与使用图103万用表的标尺万用表的认知与使用万用表的认知与使用4.使用注意事项（1）测量前应先检查万用表内电池电压是否足够。具体方法：先将转换开关置于电阻挡的“1”位置（测1.5V电池），再将两只表笔相碰，看指针是否指在零位，若通过调整“调零旋钮”，指针仍不能指在零位，说明电池电量不足需更换。（2）机械调零。具体方法：调整“调零旋钮”，使指针对准刻度盘的0位线即可。（3）万用表面板下方有两个插孔，分别标注“+”和“-”（或*）两种符号，测量时，应把红表笔插入“+”插孔，黑表笔插入“-”插孔。万用表的认知与使用万用表的认知与使用 （4）选择合适的量程。建议使
