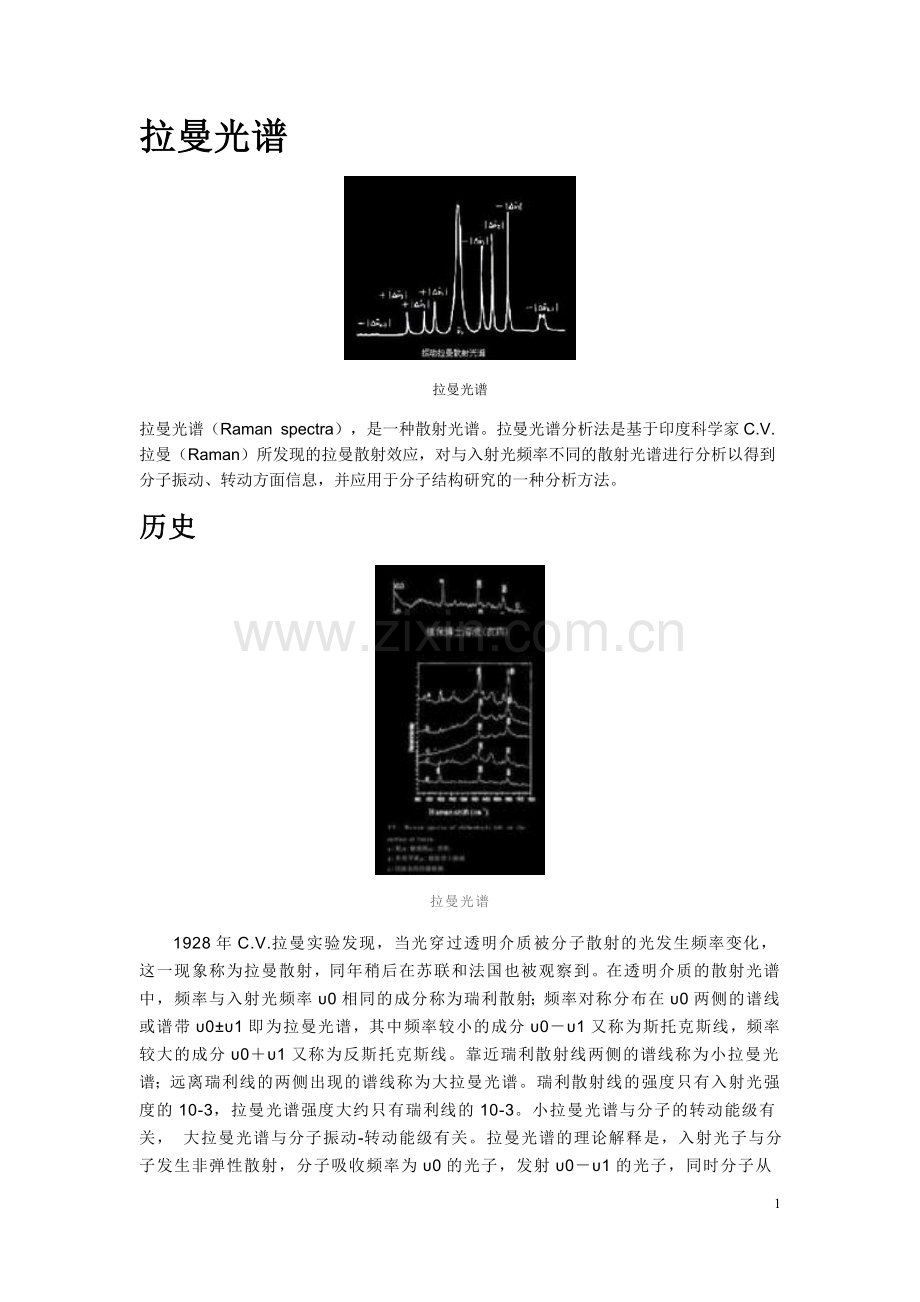

拉曼光谱

拉曼光谱
拉曼光谱（Raman spectra），是一种散射光谱。拉曼光谱分析法是基于印度科学家C.V.拉曼（Raman）所发现的拉曼散射效应，对与入射光频率不同的散射光谱进行分析以得到分子振动、转动方面信息，并应用于分子结构研究的一种分析方法。
历史

拉曼光谱
　　1928年C.V.拉曼实验发现，当光穿过透明介质被分子散射的光发生频率变化，这一现象称为拉曼散射，同年稍后在苏联和法国也被观察到。在透明介质的散射光谱中，频率与入射光频率υ0相同的成分称为瑞利散射；频率对称分布在υ0两侧的谱线或谱带υ0±υ1即为拉曼光谱，其中频率较小的成分υ0－υ1又称为斯托克斯线，频率较大的成分υ0＋υ1又称为反斯托克斯线。靠近瑞利散射线两侧的谱线称为小拉曼光谱；远离瑞利线的两侧出现的谱线称为大拉曼光谱。瑞利散射线的强度只有入射光强度的10-3，拉曼光谱强度大约只有瑞利线的10-3。小拉曼光谱与分子的转动能级有关， 大拉曼光谱与分子振动-转动能级有关。拉曼光谱的理论解释是，入射光子与分子发生非弹性散射，分子吸收频率为υ0的光子，发射υ0－υ1的光子，同时分子从低能态跃迁到高能态（斯托克斯线）；分子吸收频率为υ0的光子，发射υ0＋υ1的光子，同时分子从高能态跃迁到低能态（反斯托克斯线 )。分子能级的跃迁仅涉及转动能级，发射的是小拉曼光谱；涉及到振动-转动能级，发射的是大拉曼光谱。与分子红外光谱不同，极性分子和非极性分子都能产生拉曼光谱。激光器的问世，提供了优质高强度单色光，有力推动了拉曼散射的研究及其应用。拉曼光谱的应用范围遍及化学、物理学、生物学和医学等各个领域，对于纯定性分析、高度定量分析和测定分子结构都有很大价值。
特征
　　拉曼散射光谱具有以下明显的特征
　　a.拉曼散射谱线的波数虽然随入射光的波数而不同，但对同一样品，同一拉曼谱线的位移与入射光的波长无关,只和样品的振动转动能级有关；
　　b. 在以波数为变量的拉曼光谱图上，斯托克斯线和反斯托克斯线对称地分布在瑞利散射线两侧, 这是由于在上述两种情况下分别相应于得到或失去了一个振动量子的能量。
　　c. 一般情况下，斯托克斯线比反斯托克斯线的强度大。这是由于Boltzmann分布，处于振动基态上的粒子数远大于处于振动激发态上的粒子数。
优越性
　　拉曼光谱技术的优越性
　　提供快速、简单、可重复、且更重

拉曼光谱
要的是无损伤的定性定量分析，它无需样品准备，样品可直接通过光纤探头或者通过玻璃、石英、和光纤测量。此外
　　1 由于水的拉曼散射很微弱，拉曼光谱是研究水溶液中的生物样品和化学化合物的理想工具。
　　2 拉曼一次可以同时覆盖50-4000波数的区间，可对有机物及无机物进行分析。相反，若让红外光谱覆盖相同的区间则必须改变光栅、光束分离器、滤波器和检测器
　　3 拉曼光谱谱峰清晰尖锐，更适合定量研究、数据库搜索、以及运用差异分析进行定性研究。在化学结构分析中，独立的拉曼区间的强度可以和功能集团的数量相关。
　　4 因为激光束的直径在它的聚焦部位通常只有0.2-2毫米，常规拉曼光谱只需要少量的样品就可以得到。这是拉曼光谱相对常规红外光谱一个很大的优势。而且，拉曼显微镜物镜可将激光束进一步聚焦至20微米甚至更小，可分析更小面积的样品。
　　5 共振拉曼效应可以用来有选择性地增强大生物分子特个发色基团的振动，这些发色基团的拉曼光强能被选择性地增强1000到10000倍。
光谱仪
　　拉曼光谱仪一般由以下五个部分构成。

光源
　　它的功能是提供单色性好、功率大并且最好能多波长工作的入射光。目前拉曼光谱实验的光源己全部用激光器代替历史上使用的汞灯。对常规的拉曼光谱实验，常见的气体激光器基本上可以满足实验的需要。在某些拉曼光谱实验中要求入射光的强度稳定，这就要求激光器的输出功率稳定。
外光路
　　外光路部分包括聚光、集光、样品架．滤光和偏振等部件。
　　(1) 聚光：用一块或二块焦距合适的会聚透镜，使样品处于会聚激光束的腰部，以提高样品光的辐照功率，可使样品在单位面积上辐照功率比不用透镜会聚前增强105倍。
　　(2) 集光：常用透镜组或反射凹面镜作散射光的收集镜。通常是由相对孔径数值在1左右的透镜组成。为了更多地收集散射光，对某些实验样品可在集光镜对面和照明光传播方向上加反射镜。
　　(3) 样品架：样品架的设计要保证使照明最有效和杂散光最少，尤其要避免入射激光进入光谱仪的入射狭缝。为此，对于透明样品，最佳的样品布置方案是使样品被照明部分呈光谱仪入射狭缝形状的长圆柱体，并使收集光方向垂直于入射光的传播方向。几种典型样品架的空间配置参见右图。
　　(4) 滤光：安置滤光部件的主要目的是为了抑制杂散光以提高拉曼散射的信噪比。在样品前面，典型的滤光部件是前置单色器或干涉滤光片，它们可以滤去光源中非激光频率的大部分光能。小孔光栏对滤去激光器产生的等离子线有很好的作用。在样品后面，用合适的干涉滤光片或吸收盒可以滤去不需要的瑞利线的一大部分能量，提高拉曼散射的相对强度。
　　(5) 偏振：做偏振谱测量时，必须在外光路中插入偏振元件。加入偏振旋转器可以改变入射光的偏振方向；在光谱仪入射狭缝前加入检偏器，可以改变进入光谱仪的散射光的偏振；在检偏器后设置偏振扰乱器，可以消除光谱仪的退偏干扰。
色散系统
　　色散系统使拉曼散射光按波长在空间分开，通常使用单色仪。由于拉曼散射强度很弱，因而要求拉曼光谱仪有很好的杂散光水平。各种光学部件的缺陷，尤其是光栅的缺陷，是仪器杂散光的主要来源。当仪器的杂散光本领小于10-4时，只能作气体、透明液体和透明晶体的拉曼光谱。

拉曼光谱
接收系统
　　拉曼散射信号的接收类型分单通道和多通道接收两种。光电倍增管接收就是单通道接收。
信息处理
　　为了提取拉曼散射信息，常用的电子学处理方法是直流放大、选频和光子计数，然后用记录仪或计算机接口软件画出图谱。
拉曼效应
　　光照射到物质上发生弹性散射和非弹性散射. 弹性散射的散射光是与激发光波长相同的成分.非弹性散射的散射光有比激发光波长长的和短的成分, 统称为拉曼效应。
　　当用波长比试样粒径小得多的单色光照射气体、液体或透明试样时，大部分的光会按原来的方向透射，而一小部分则按不同的角度散射开来，产生散射光。在垂直方向观察时，除了与原入射光有相同频率的瑞利散射外，还有一系列对称分布着若干条很弱的与入射光频率发生位移的拉曼谱线，这种现象称为拉曼效应。由于拉曼谱线的数目，位移的大小，谱线的长度直接与试样分子振动或转动能级有关。因此，与红外吸收光谱类似，对拉曼光谱的研究，也可以得到有关分子振动或转动的信息。目前拉曼光谱分析技术已广泛应用于物质的鉴定，分子结构的研究谱线特征。
分析技术
种类
　　几种重要的拉曼光谱分析技术
　　1、单道检测的拉曼光谱分析技术

拉曼光谱
2、以CCD为代表的多通道探测器用于拉曼光谱的检测仪的分析技术
　　3、采用傅立叶变换技术的FT-Raman光谱分析技术
　　4、共振拉曼光谱分析技术
　　5、表面增强拉曼效应分析技术
　　拉曼光谱用于分析的优点和缺点
优点
　　1、拉曼光谱用于分析的优点
　　拉曼光谱的分析方法不需要对样品进行前处理，也没有样品的制备过程，避免了一些误差的产生，并且在分析过程中操作简便，测定时间短，灵敏度高等优点
不足
　　2、拉曼光谱用于分析的不足
　　(1)拉曼散射面积
　　(2)不同振动峰重叠和拉曼散射强度容易受光学系统参数等因素的影响
　　(3)荧光现象对傅立叶变换拉曼光谱分析的干扰
　　(4)在进行傅立叶变换光谱分析时，常出现曲线的非线性的问题
　　(5)任何一物质的引入都会对被测体体系带来某种程度的污染，这等于引入了一些误差的可能性，会对分析的结果产生一定的影响
信号选择

拉曼光谱
　　拉曼信号的选择
　　入射激光的功率，样品池厚度和光学系统的参数也对拉曼信号强度有很大的影响，故多选用能产生较强拉曼信号并且其拉曼峰不与待测拉曼峰重叠的基质或外加物质的分子作内标加以校正。其内标的选择原则和定量分析方法与其他光谱分析方法基本相同。
　　斯托克斯线能量减少，波长变长
　　反斯托克斯线能量增加，波长变短
应用方向
　　拉曼光谱的应用方向
　　拉曼光谱分析技术是以拉曼效应为基础建立起来的分子结构表征技术,其信号来源与分子的振动和转动。拉曼光谱的分析方向有：
　　定性分析：不同的物质具有不同的特征光谱，因此可以通过光谱进行定性分析。
　　结构分析：对光谱谱带的分析,又是进行物质结构分析的基础。
　　定量分析：根据物质对光谱的吸光度的特点,可以对物质的量有很好的分析能力
发展前景

拉曼光谱
激光技术
　　拉曼光谱在最近这些年发展是比较快的，应该来说是受益于两方面吧。
　　一方面是激光技术的发展，我最近参加了在英国伦敦召开的第21届国际拉曼光谱大会，感受到现在基于超快激光的非线性拉曼光谱技术已经越来越成熟了。这种高精尖和需要昂贵设备的技术，原来仅有很少几个单位可以搞。特别是激光部分都是靠自己搭建，每天还得调，很不稳定，现在这个状况已经不存在了，而且仪器的价格相对也比较低。现在国际上推出的从事非线性光谱研究的超快(飞秒或皮秒)激光器，技术上已经达到比较成熟地步，可以成套购买，也较稳定。非线性拉曼光谱技术已经在生命科学领域研究中发挥它的独特和重要作用。例如，美国哈佛大学的谢晓亮教授在开拓并运用相干反斯托克斯拉曼光谱显微学（CARS Microscopy）研究活细胞内部三维结构方面取得一系列重要成果。我觉得高质量的超快激光器还推动了另一个极具前途的表面光谱技术，就是合频（SFG）技术的发展，它作为具有独特的界面选择性的非线性光谱方法，已经在界面和表面科学、材料乃至生命领域研究中发挥着越来越重要的作用。
纳米科技
　　第二个重要方面就是纳米科技的迅猛发展，它使得基于纳米结构的表面增强拉曼光谱（SERS）和针尖增强拉曼光谱（TERS）在超高灵敏度检测方面取得了长足的进步，推动拉曼光谱成为迄今很少的、可达到单分子检测水平的技术。现在不论是拉曼光谱刊物，还是拉曼光谱会议，SERS都是一个最受关注的内容。在近几届的国际拉曼光谱会议上，SERS分会都是最大的分会。近几年，有关SERS的论文数量也呈显著的上升趋势。SERS和TERS不仅仅在表面科学研究领域，而且在生命科学领域将具有很大的发展潜力，由此可以为研究各类重要的生命科学体系和解决基本问题作出贡献。拉曼光谱相对于红外光谱，其优势之一体现在用拉曼研究水溶液中比较方便，而生命科学的许多研究往往需要的水溶液环境。共振拉曼、表面增强拉曼和非线性拉曼光谱以及它们的联用将成为生命科学前沿领域具有重要价值的研究方法，因为21世纪是生命科学的世纪，我以为也是纳米技术和激光技术的世纪。
相关技术
　　表面增强拉曼光谱技术
　　自1974年Fleischmann等人发现吸附在粗糙化的Ag电极表现的吡啶分子具有巨大的拉曼散射现象，加之活性载体表面选择吸附分子对荧光发射的抑制，使

拉曼光谱
激光拉曼光谱分析的信噪比大大提高，这种表面增强效应被称为表面增强拉曼散射(SERS)。SERS技术是一种新的表面测试技术，可以在分子水平上研究材料分子的结构信息。
　　高温拉曼光谱技术
　　高温激光拉曼技术被用于冶金、玻璃、地质化学、晶体生长等领域，用它来研究固体的高温相变过程，熔体的键合结构等。然而这些测试需在高温下进行，必须对常规拉曼仪进行技术改造。
　　共振拉曼光谱技术
　　激光共振拉曼光谱(RRS)产生激光频率与待测分子的某个电子吸收峰接近或重合时，这一分子的某个或几个特征拉曼谱带强度可达到正常拉曼谱带的104～106倍，并观察到正常拉曼效应中难以出现的、其强度可与基频相比拟的泛音及组合振动光谱。与正常拉曼光谱相比，共振拉曼光谱灵敏充高，结合表面增强技术，灵敏度已达到单分子检测 。
　　共焦显微拉曼光谱技术
　　显微拉曼光谱技术是将拉曼光谱分析技术与显微分析技术结合起来的一种应用技术。与其他传统技术相比，更易于直接获得大量有价值信息，共聚焦显微拉曼光谱不仅具有常规拉曼光谱的特点，还有自己的独特优势。辅以高倍光学显微镜，具有微观、原位、多相态、稳定性好、空间分辨率高等特点，可实现逐点扫描，获得高分辨率的三维图像，近几年共聚焦显微拉曼光谱在肿瘤检测、文物考古、公安法学等领域有着广泛的应用。
　　傅立叶变换拉曼光谱技术
　　傅立叶变换拉曼光谱是上世纪90年代发展起来的新技术，1987年，Perkin Elmer公司推出第一台近红外激发傅立叶变换拉曼光谱(NIR FT—R)仪，采用傅立叶变换技术对信号进行收集，多次累加来提高信噪比，并用1064mm的近红外激光照射样品，大大减弱了荧光背景。从此，Fr—Raman在化学、生物学和生物医学样品的非破坏性结构分析方面显示出了巨大的生命力。
　　拉曼光谱与光导纤维技术的联用
　　光导纤维的引入,使拉曼光谱仪用于工业在线分析以及现场遥测分析成为可能。Huy 等使用两个10m长、100μm 直径的光纤,激光波长为514. 5nm ,对苯/ 庚烷混合物进行分析,获得非常好的结果。Benoit 等将光导纤维传感器用于拉曼光谱仪, 使得液体样品的拉曼信号增强了50 倍。Cooney 等人比较单个光纤与多个光纤应用于拉曼光谱仪的结果,发现多个光纤的应用将改善收集拉曼光的有效性。Cooper 等利用光纤遥控拉曼技术分析了石油染料中的二甲苯异构体。近年来,国外将1550nm 光纤激光器、EDFA 光纤放大器技术应用于拉曼散射型分布光纤温度传感器系统,取得了较好的结果。分布式光纤拉曼光子温度传感器已成为光纤传感技术和检测技术的发展趋势。由于它具有独特的性能,因此已成为工业过程控制中的一种新的检测装置,发展成一个工业自动化测量网络。
　　固体光声拉曼技术
　　光声拉曼技术是通过光声方法来直接探测样品中因相干拉曼过程而存储能量的一种非线性光存储技术。光声拉曼信号正比于固体介质三阶拉曼极化率的虚部,与非共振拉曼极化率无关,因而完全避免了非共振拉曼散射的影响,并且克服了传统的光学法受瑞利散射,布里渊散射干扰的缺点,具有高灵敏度(能探测到10 - 6cm- 1的拉曼系数) 、高分辨率和基本上没有光学背景等优点。在气体

拉曼光谱
、液体样品的检测分析中获得了理想的效果。由于不像相干斯托克斯拉曼过程那样有比较严格的相位匹配角要求,因而它也很适合用于研究固体介质特性。Barrett 等人从理论上分析了气体样品中的光声拉曼光谱技术过程,但与之不同,固体介质的光声拉曼效应是由相干拉曼增益过程产生的局部热能耦合到样品本身的振动模式的热弹过程,对于介质各向异性结构,三阶非线性拉曼极化率张量形式表现出对称性,因而,情况要复杂得多,运用平行模型和热弹性理论,导出固体介质样品中光声拉曼信号的解析式,对固体中光声拉曼效应的一些特性进行分析。
　　拉曼光谱与其他仪器联用技术
　　近两年，实现拉曼与其它多种微区分析测试仪器的联用，其中有：拉曼与扫描电镜联用(Raman—SEM)；拉曼与原子力显微镜／近场光学显微镜联用(Raman—AFM／NSOM)；拉曼与红外联用(Raman—iR)；拉曼与激光扫描共聚焦显微镜联用(Raman— CLSM)，这些联用的着眼点是微区的原位检测。通过联用可以获得更多的信息，并提高可靠度。[1]
