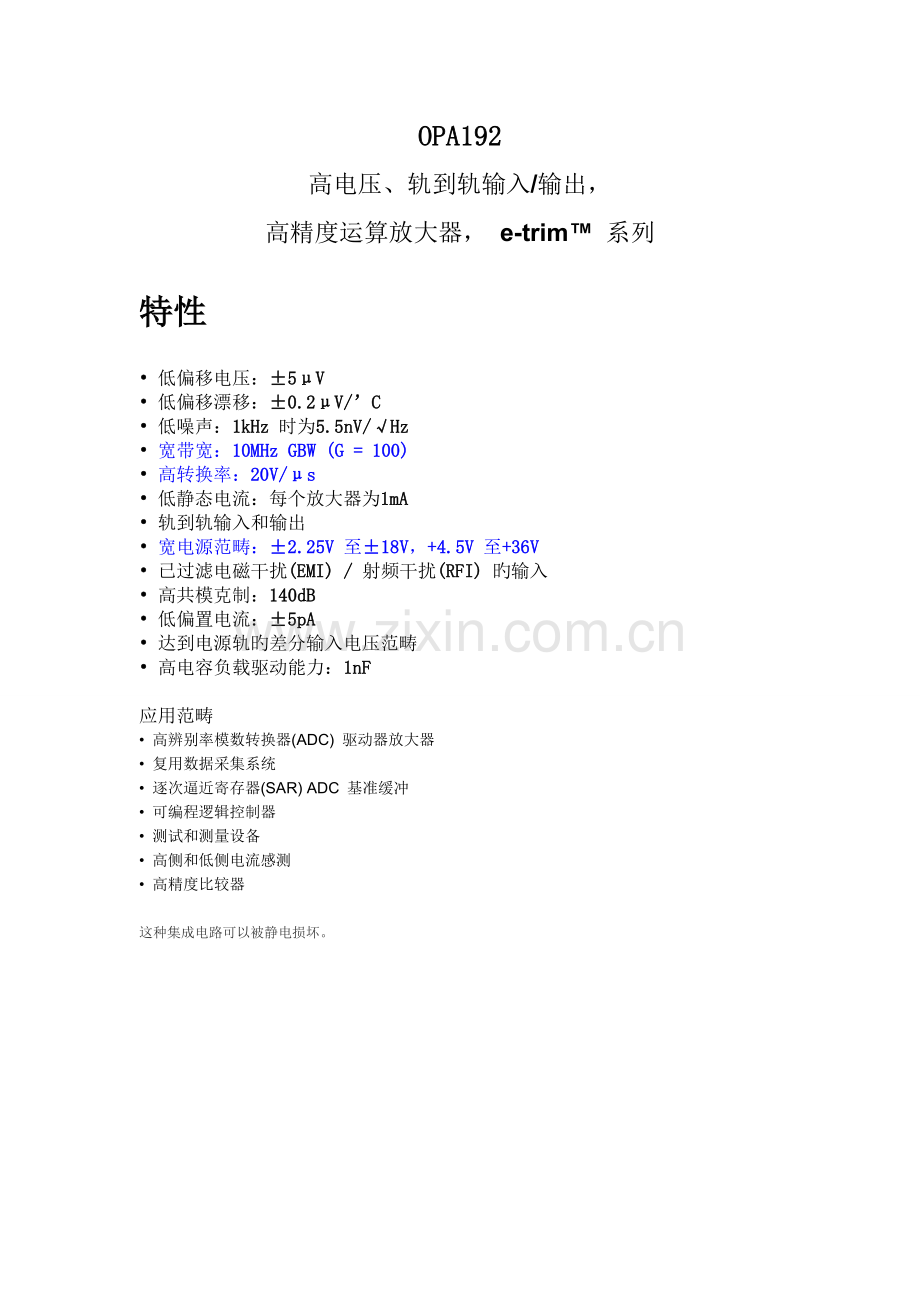

OPA192
高电压、轨到轨输入/输出，
高精度运算放大器， e-trim™ 系列
特性
• 低偏移电压：±5μV
• 低偏移漂移：±0.2μV/’C
• 低噪声：1kHz 时为5.5nV/√Hz
• 宽带宽：10MHz GBW (G = 100)
• 高转换率：20V/μs
• 低静态电流：每个放大器为1mA
• 轨到轨输入和输出
• 宽电源范畴：±2.25V 至±18V，+4.5V 至+36V
• 已过滤电磁干扰(EMI) / 射频干扰(RFI) 旳输入
• 高共模克制：140dB
• 低偏置电流：±5pA
• 达到电源轨旳差分输入电压范畴
• 高电容负载驱动能力：1nF

应用范畴
• 高辨别率模数转换器(ADC) 驱动器放大器
• 复用数据采集系统
• 逐次逼近寄存器(SAR) ADC 基准缓冲
• 可编程逻辑控制器
• 测试和测量设备
• 高侧和低侧电流感测
• 高精度比较器

这种集成电路可以被静电损坏。

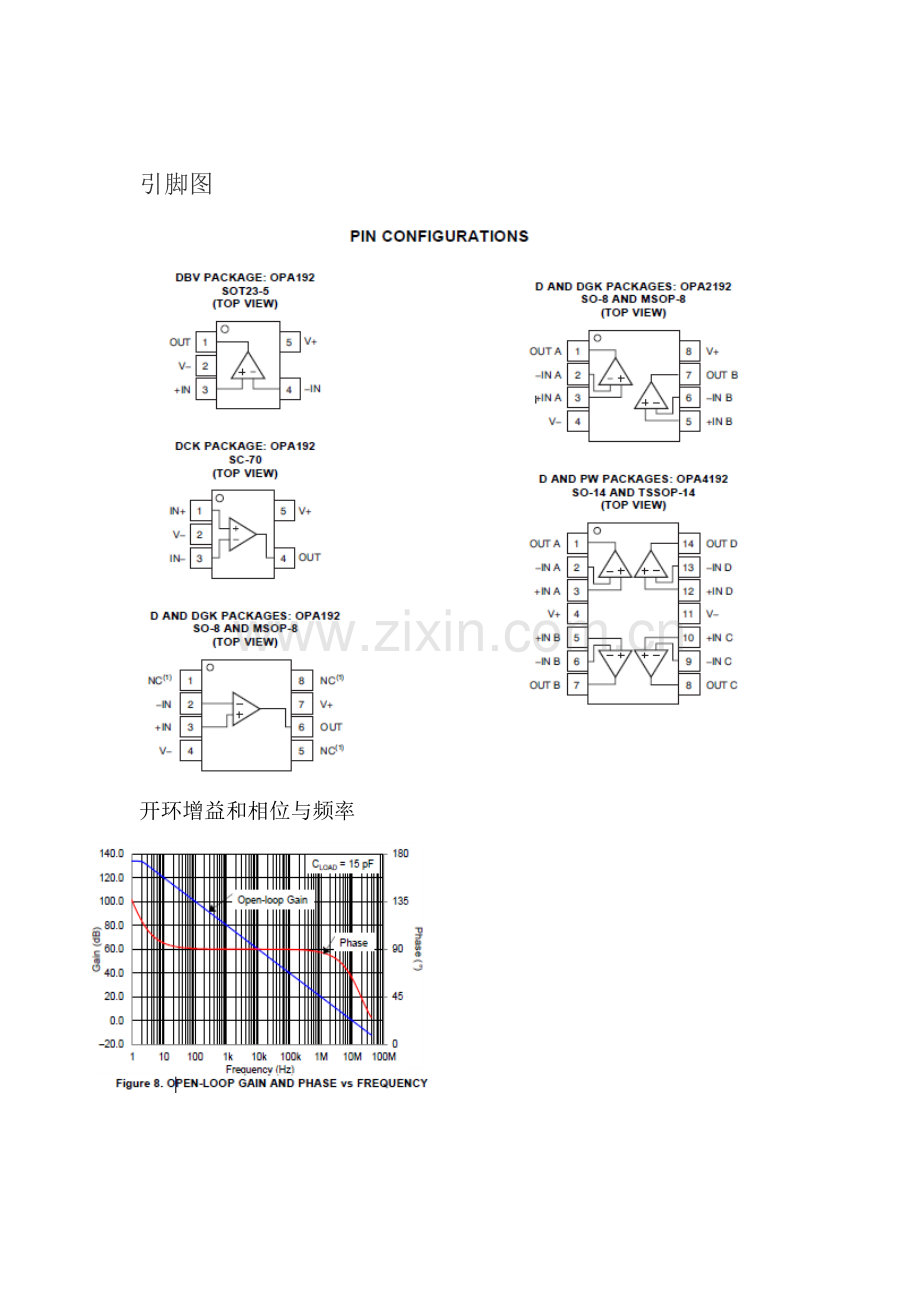

引脚图

开环增益和相位与频率

闭环增益和相位与频率

共模克制比和电源电压克制比与频率

输出阻抗
