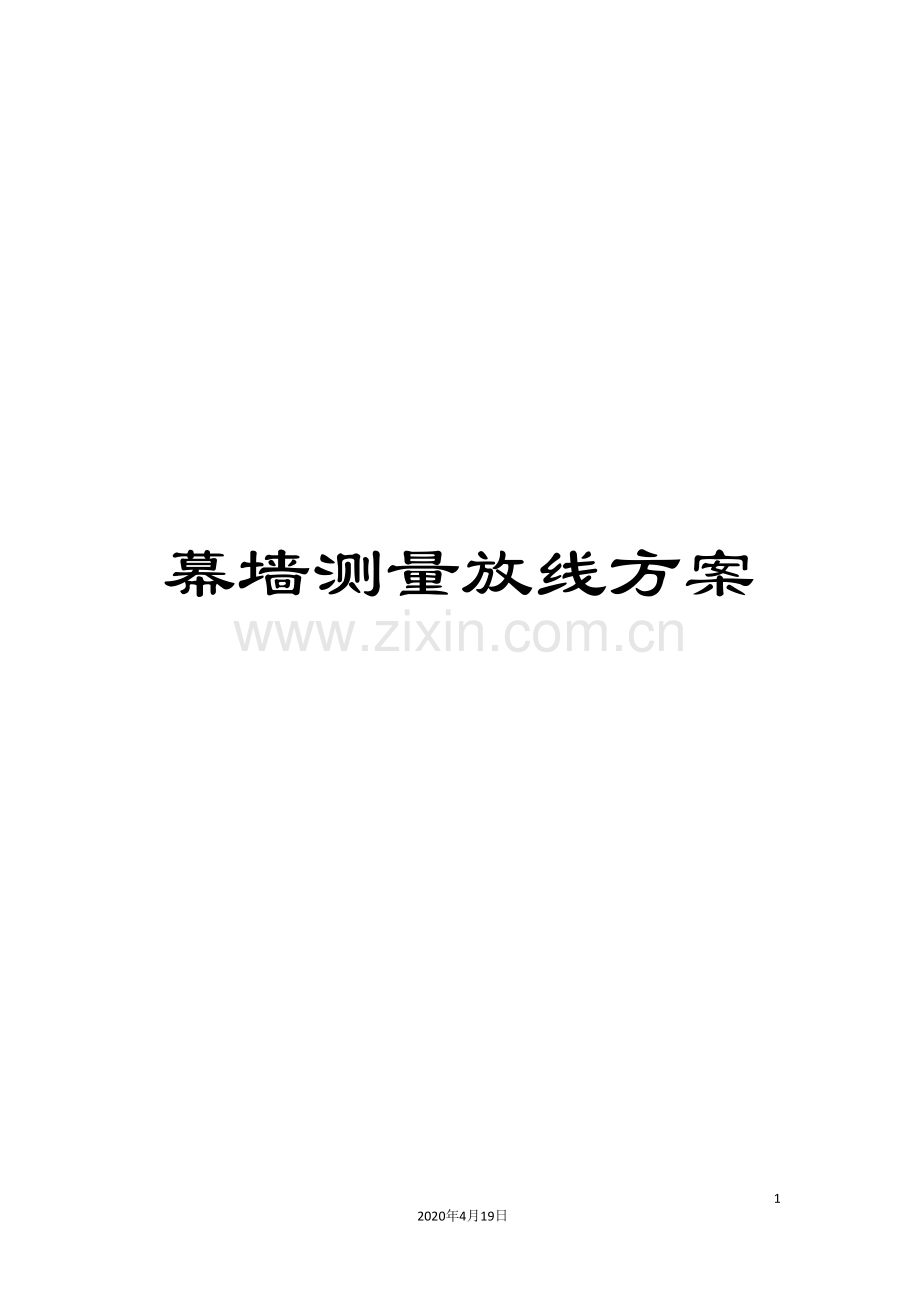

幕墙测量放线方案

9
2020年4月19日
文档仅供参考，不当之处，请联系改正。

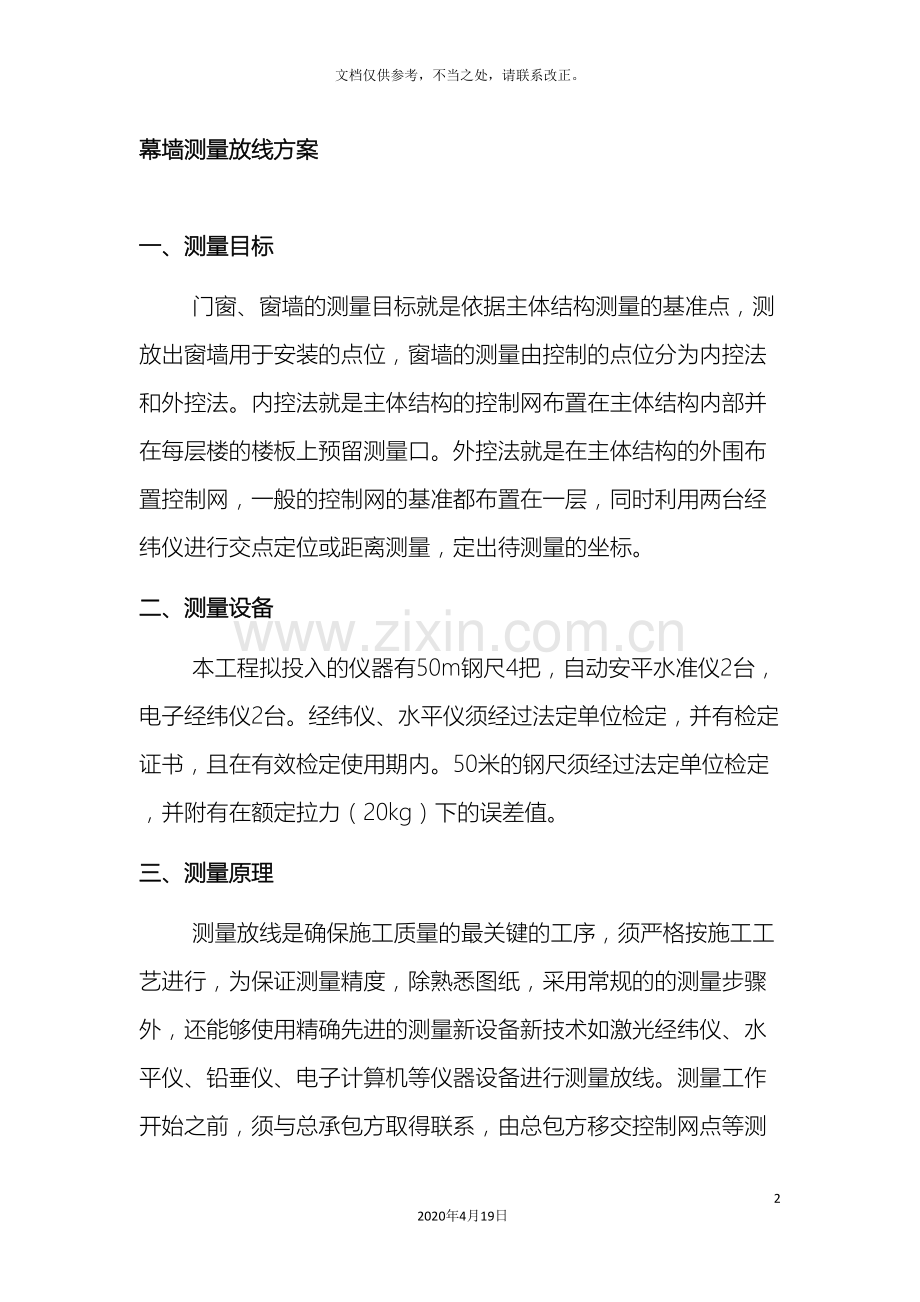

幕墙测量放线方案

一、测量目标
门窗、窗墙的测量目标就是依据主体结构测量的基准点，测放出窗墙用于安装的点位，窗墙的测量由控制的点位分为内控法和外控法。内控法就是主体结构的控制网布置在主体结构内部并在每层楼的楼板上预留测量口。外控法就是在主体结构的外围布置控制网，一般的控制网的基准都布置在一层，同时利用两台经纬仪进行交点定位或距离测量，定出待测量的坐标。
二、测量设备
本工程拟投入的仪器有50m钢尺4把，自动安平水准仪2台，电子经纬仪2台。经纬仪、水平仪须经过法定单位检定，并有检定证书，且在有效检定使用期内。50米的钢尺须经过法定单位检定，并附有在额定拉力（20kg）下的误差值。
三、测量原理
测量放线是确保施工质量的最关键的工序，须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用常规的的测量步骤外，还能够使用精确先进的测量新设备新技术如激光经纬仪、水平仪、铅垂仪、电子计算机等仪器设备进行测量放线。测量工作开始之前，须与总承包方取得联系，由总包方移交控制网点等测量成果以及国家控制点数据。建立控制网并在在一层平面设定平面坐标系统。
1、平面控制网的测设首先，对总包公司提供的所有控制点和有关起算数据用经纬仪分别进行两测回测角测距，检测无误后即将其作为该工程平面控制网的基准点和起算数据。施工坐标与城市坐标的换算关系：
Xi=(xi-x0)cosα0+(yi-y0)sinα0
Yi=-(xi-x0)sinα0+(yi-y0)cosα0其中，Xi、Yi为施工坐标系坐标；xi、yi为城市坐标系坐标。全站仪按一级导线技术要求，对控制点进行闭合导线测量，建立平面控制网。一级导线测量的主要技术要求：
等级
导线长度（km）
平均边长（km）
测角中误差（〞）
测距中误差（mm）
测距相对中误差
测回差（DJ2）
方位角闭合差（〞）
相对闭合差
一级
4
0.5
5
15
≤1/30000
2
10n1/2
≤1/15000
2、高程控制网的测设
首先，对总包公司提供的施工现场控制点与城市水准进行联测，然后用自动水准仪按照四等水准测量规范要求，把高程点引测到每个平面控制点上，并以此作为高程控制网。
水准测量的主要技术要求
等级
每千米高差全中误差（mm）
路线长度（km）
水准仪的型号
水准尺
观测次数
往返较差、附合或环线闭合差
与已知点联测
附合或环线
平地（mm）
山地（mm）
四等
10
≤16
DS3
双面
往返各一次
往一次
20L1/2
6n1/2
控制点的确定原理
使用水平仪和长度尺确定等高线（如图2.1）
使用激光经纬仪校核空间交叉点（如图2.2）

再由内外部主控点为坐标原点、相互垂直的控制轴线及建筑标高的构成的三维坐标系统，窗墙各控制点均可经过计算或计算机三维拟合放样得出其精确的三位坐标，在施工中精确给出其位置指引施工，并定期对其校核是本工程窗墙外形保证和精度控制的关键。
四、测量的方案
测量遵循着由整体至局部的测量原则。首先和土建的测量工程师取得联系，找到主体结构的水准测量基准点和平面控制测量基准点；其次是水准测量和控制测量；第三根据测量成果放线；第四报请总包、监理验线。
1、测量的工艺流程熟悉图纸→熟悉施工现场→联系总包，确定基准点→水准测量→平面控制网的建立→测得控制线→报请总包、监理验线→修改结构偏差→复侧→测量线成果的整理、存档。
2、人员的组织安排
项目
天数
组数
人数/组
定额
熟悉图纸
1

4

熟悉施工现场
1

4

水准测量
1

3

平面控制网的建立
1

2

测量控制线
1

3

测量主体结构的预埋件偏差
2

4

测量成果的整理
1

2

间断性的局部测量
暂计8

2

3、水准测量
每座工程在底层都有一个水准控制基准点，此点的标高是经过已知标高和坐标的国家控制点测量而知的，由此可得知此楼的绝对标高和相对标高，现对此工程而言，我们仅使用相对标高。
4、测量方法从水准控制基准点测设在上下结构相同的位置，此点应往返测量并消除误差，测得的水准点在墙面以红漆表示，表示测量的水准面并注上相对标高。
² 每个楼层只设置1个标志点是远远不能满足要求，每二层抄一圈闭合水准点，并进行误差分析，在每个角位上至少设置两个水准点，便于进行安装校核，在安装时以此基准点每层消除一次安装误差，避免误差累积。
² 平面控制基准点的建立平面控制网的基准点设置在每层地面上，依照外围轴线的定位，向轴线内侧的一米处，弹出楼内控制线而且做有明显的标志，一般是以圆钢的中心，并刻上标志，定位在每个转角处，作为平面控制基准点。测量采用激光铅垂仪，首先把仪器架设在基准点上方，经过照准部找到基准点，调平仪器，移动仪器直至下部的基准点在对中器的中心，打开激光，经过上部的接收靶看到清晰的激光点，旋转仪器一周，在接收靶上至少接收到4个激光点，找到这几点的中心，此点即对应下部的平面控制基准点，如此类推，分别找到全部的基准点。
² 平面控制网的建立以各基准点为基础，建立平面控制网，测量各基准点的距离与角度是否与基准点一致，如不一致，重复测量，并与主体结构测量师商量，直至点位在误差范围内，坐标差Δx、Δy≤2mm，角度差Δα≤40″，并以此点位建立平面控制网。
² 控制网的建立以基准点建立了闭合平面控制网，以此平面控制网为基准，依据设计图纸标定与基准点的位置关系以窗墙的位置关系，测放的控制线，并在线上标明至窗墙的距离。窗墙控制线也必须是闭合导线，以便确定，测量精度，只有在不能通视的位置才能使用支导线测量，测量点必须妥善保护，除把线放到地面上外，还要把线引至梁的外表面，以免地面处理后无法恢复。
五、复测
使用内控法所测的成果全部在楼板的外表面均有标志，在基准层上的对应线上引至地面上，在地面架的经纬仪，以基准层为基础，经过正反测量放线的误差。
六、报请总包、监理验线
测量放线后，请总包的测量师、监理一同验线，确认与盖章，最终确定现场施工安装方案与计划，以便工程按期实施。
七、测量成果的整理
测量后的有关数据及时反映给设计师，以便设计师了解现场情况，及时作出方案调整，并在施工图制作过程中绘出现场安装基准并作为下料单的原始数据。
八、测量的作用
测量始终贯穿于整个施工过程中，不但给设计提供第一手资料，也给施工提供安装基准，按照设计师的要求进行分格定位，同时还能有效地提高工作效率，避免等、靠的现象发生，还能有效保证主体结构与外装饰工程的尺寸关系，是确保优质工程必须的工作之一。
九、测量放线工艺
测量放线是保证施工质量的关键工序，作为“停滞点”来检验。为保证测量精度，除熟悉施工图纸，采用合理的测量步骤外，还要选用比较精确的激光经纬仪进行测量放线，测量工作开始之前需与总包单位确认三项基准数值。
十、钢结构测量控制方案
测量控制钢结构施工的精度要求较高，对桁架的标高、垂直度应严格控制，同时，对土建施工的预留件和预留螺栓应严格检查验收，应加强测量工作的管理。
1、测量仪器的选用本工程测量工作
拟采用以下测量仪器
序号
仪器名称
型号
精度
1
经纬仪
WILDT2
2″
2
普通水准仪
NAKO
±2.5mm/km
3
50m、30m钢卷尺

其它辅助仪器如垂直目镜、棱镜、觇标、塔尺等在使用过程中，应经常检查仪器的常见指标，一旦偏差超过允许范围，应及时校正来保证测量精度。
2、垂直度控制测量结构吊装采用两台经纬仪，以桁架结构中心线进行两个方向垂直控制测量。其它单体构件高度较小，采用“线垂法”进行垂直度控制测量。
3、测量精度主要保证措施测量所用仪器均采用“计量”检测鉴定合格，且在使用有效期内投入使用。现场使用的钢尺与结构加工厂使用的钢尺是经同一计量单位检测合格的钢尺。钢尺丈量长度时用标准定量拉力，控制在5kgf(49N)左右。
