地震局办公楼基础工程地质勘察报告.doc

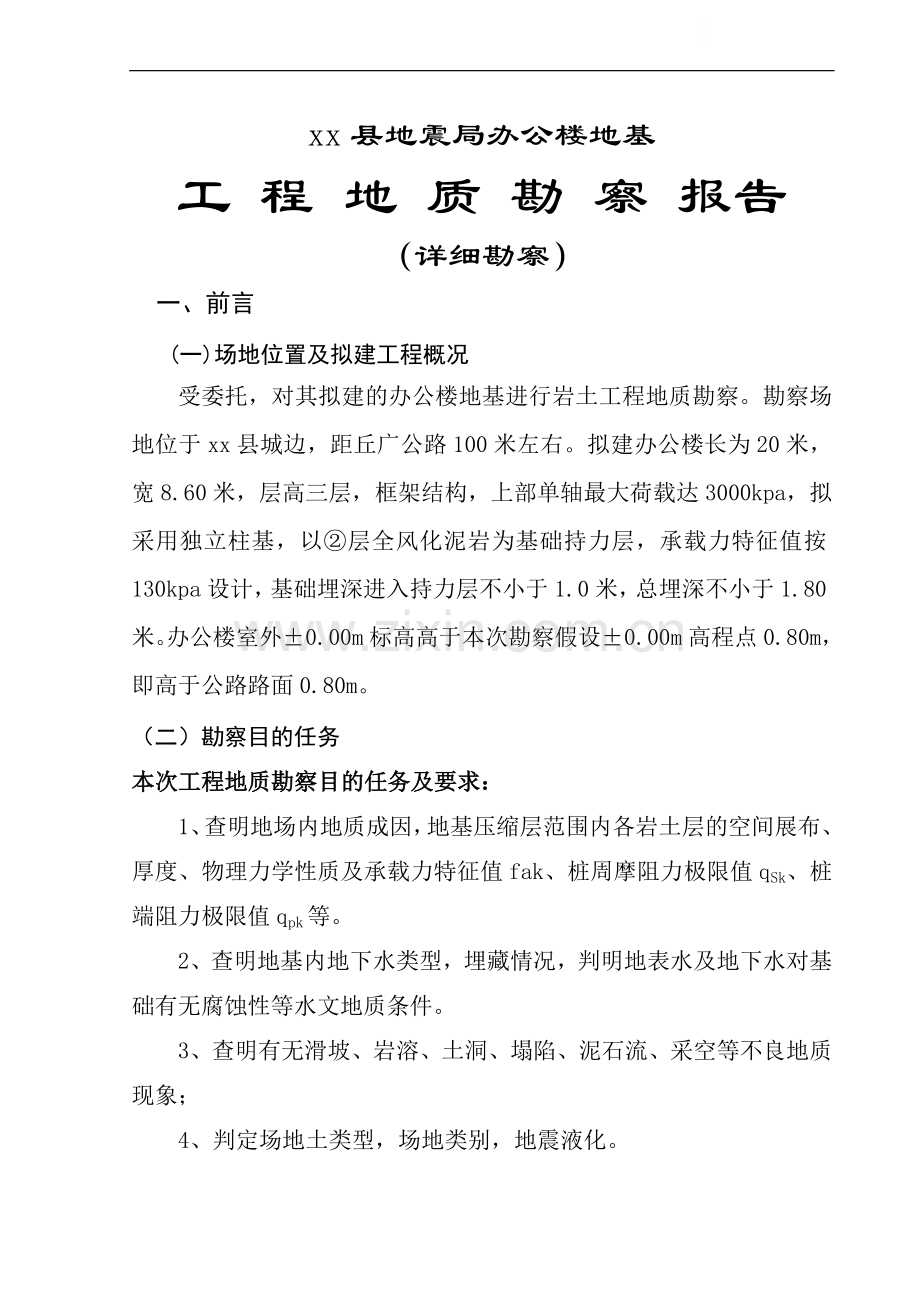

xx县地震局办公楼地基
工 程 地 质 勘 察 报告
（详细勘察）
一、前言
(一)场地位置及拟建工程概况
受委托，对其拟建的办公楼地基进行岩土工程地质勘察。勘察场地位于xx县城边，距丘广公路100米左右。拟建办公楼长为20米，宽8.60米，层高三层，框架结构，上部单轴最大荷载达3000kpa，拟采用独立柱基，以②层全风化泥岩为基础持力层，承载力特征值按130kpa设计，基础埋深进入持力层不小于1.0米，总埋深不小于1.80米。办公楼室外±0.00m标高高于本次勘察假设±0.00m高程点0.80m， 即高于公路路面0.80m。
（二）勘察目的任务
本次工程地质勘察目的任务及要求：
1、查明地场内地质成因，地基压缩层范围内各岩土层的空间展布、厚度、物理力学性质及承载力特征值fak、桩周摩阻力极限值qSk、桩端阻力极限值qpk等。
2、查明地基内地下水类型，埋藏情况，判明地表水及地下水对基础有无腐蚀性等水文地质条件。
3、查明有无滑坡、岩溶、土洞、塌陷、泥石流、采空等不良地质现象；
4、判定场地土类型，场地类别，地震液化。

5、对场地的稳定性和适宜性作出评价。
6、对地基和基础设计方案提出建议。
7、提出对不良地质现象的治理意见。
二、勘察工作
（一）勘察方法及勘察工作概况
根据《岩土工程勘察规范》（GB50021-2001）第3.1.1—3.1.4条和《建筑抗震设计规范》（GB50011—2001）第3.1.1条，该拟建建筑场地的复杂程度为三级、地基复杂程度为三级、工程重要性为三级，综合本次勘察等级为丙级，建筑抗震设防分类为丙类。
根据岩土工程勘察等级和场地的实际情况，该项工程采用了钻探、原位标准贯入试验，取样及室内土工试验、钻孔孔口标高及地下水位测量为主，辅以资料收集及地区经验综合确定的勘察方法。工程采用XB-100L型液压岩芯钻机，套管护壁，岩芯管无水回旋钻进。
根据本次勘察等级及勘察任务，本次勘察布孔据甲方提供的“xx县地震局办公楼规划图”沿周边和角点按8.60×20米的间距共布钻孔施工4个（详见钻孔布置平面位置图）。
勘探孔深度按《GB50021—2001》规范4.1.18条规定勘探孔深度应能控制地基主要受力层，当基础底面宽度不大于5米时，勘察孔深度对条形基础不应小于基础底面宽度的3倍，对单独柱基不应小于1.5倍，且不应小于5m，本工程拟采用②层全风化泥岩为基础持力层，基础形式为独立柱基，本次勘察所有钻孔均揭穿②层全风化泥岩并进入下部③层强风化泥岩3米以上，已满足规范要求。
本次勘察布孔系据甲方提供的“xx县地震局办公楼规划图”，以公路边点处为假设坐标原点（0、0），(已用油漆标注) ，以平行公路方向为X轴，垂直公路方向为Y轴，按钻孔孔口坐标进行布孔，详见平面图。本次勘察以公路路面高为假设±0.00m(已用油漆标注)，场地内各孔口高程均引用该处高程点，采用水准仪测量。
（二）勘察工作量
本次完成的勘察工作量见下表1：
勘察工作量一览表 表1
勘察项目
单位
数量
技术要求
钻
孔
标准贯入试验孔
个
3
直径108—91mm，深度16.00—17.10m，干钻
鉴别孔
个
1
直径108—91mm，深度16.90m，干钻
钻孔总数
个
4
总进尺66.90米
标准贯入试验
次
16
按规范标准规格,自动落锤
取土样
件
0
本场地内各岩土层均含泥岩碎块，无法采集原状样
勘察报告
册
5
按报告规范标准
水位测量
件
4
本场地内无地下水
坐标及高程测量
点次
4
采用全站仪进行高程及坐标测量，其误差不大于±2cm。
图 表
张
16
平面、剖面及各种数据表

（三）勘察依据
1、《工程地质勘察委托书》；
2、《勘察合同》；
3、《岩土工程勘察规范》（GB50021-2001）；
4、《建筑工程地质钻探标准》JGJ87—82；

5、《建筑桩基技术规范》（JGJ94—2008）；
6、《建筑地基设计规范》（GB5007-2002）；
7、《建筑抗震设计规范》（GB50011-2008）；
8、《岩土工程勘察报告编制标准》CECS99—98。

（四）勘察进程

三、场地条件
（一）位置和地形
勘察场地位于xx县城边，距丘广公路100米左右，场地位于旱地内，四周无大的陡坎及边坡。勘察期间场地已整平，场地标高0.37—0.55m，相对高差0.18m。
（二）地层
本次勘察查明，在钻孔所达深度范围内，场地地层由第四系及其下的中生代三叠系中统兰木组泥岩构成。经分析对比，从上而下分为三个岩性层。现分述如下；

岩性分层描述表
表2
地层编号
地层名称
地层描述
①
杂填土
褐色、松散、湿、软塑、不均匀，以全风化泥岩为主，杂少量的植物根系及腐蚀质，局部含建筑垃圾及生活垃圾，该层于场地内均有分布，层厚0.90—1.40m，平均层厚1.17米。
②
全风化
泥岩
褐黄色、灰红、很湿，均匀，可塑，上部大量粘土化，呈可塑状，往下风化减弱。泥质结构，薄层状构造，风化裂隙较为发育，岩石风化呈薄片状，局部含石英脉，该层于场地内均有分布，层10.70—11.20m，平均层厚11.02米。
③
强风化
泥岩
褐黄、褐灰色、稍湿，均匀，硬塑状，泥质结构，薄层状构造，与上部无明显的分界线，为软岩,极破碎,岩心呈破碎状,岩石质量等级为V级，该层于场地内均有分布。本地段泥岩厚度较大，本次勘察未能揭穿，最大揭露厚度达5.30米。

（三）、地下水
本场地岩性不含水，为隔水层，在钻孔揭露深度范围内无地下水，可不考虑地下水对工程的影响。

（四）、土的物理力学性质
各岩土层主要物理力学指标详见表3；
三、岩土工程分析评价
（一）、场地的均匀性、稳定性和适宜性
本次勘察结果表明，场地地基均匀，层位齐全，属于均匀地基。本场地为已整平场地。场地内无滑坡、岩溶、土洞、坍塌、泥石流、采空等不良地质作用。场地地基均匀稳定，适宜进行本工程的建设。
（二）地基基础方案
拟建办公楼层高三层，上部单轴最大荷载3000 kpa，场地内①层杂填土承载力不高，其fak=40kpa，层厚0.90—1.40m，平均层厚1.17m，层厚较薄，不能作为拟建工程基础持力层。②层全风化泥岩承载力较大达130kpa，层厚较大，坚硬稳定，埋深不大，宜作为拟建工程浅基础持力层，③层强风化泥岩坚硬稳定，承载力较高但埋深较大，可作为桩基础持力层。
综上所述，拟建办公楼层高三层，框架结构，上部单轴最大荷载达3000kpa，拟采用独立柱基，以②层全风化泥岩为基础持力层，承载力特征值按130kpa设计，基础埋深进入持力层不小于1.0米，总埋深不小于1.80米。

采用浅基础方案施工时，应注意下列问题：
1、本场地钻孔揭露深度范围内无地下水，采用浅基础时地下水位对基础施工无影响，在基坑开挖时应注意不扰动基底持力层，使其保持原状，在基坑开挖至设计标高时应及时进行垫层浇灌，以免雨水渗入基坑降低持力层承载力。
2、本报告建议的各岩土层承载力是根据原位测试查表据地区经验
综合确定值，具体数值应根据基坑开挖时进行浅层载荷板试验所得成果进行调整。
（三） 地震效应
根据地震烈度区划图可知xx县城地区为VI度区，设计基本地震加速度为0.05g，设计地震分组为第二组。根据国家标准《建筑抗震设计规范》（GB50011—2001），从场地土的性质判定，本场地属于中软场地，场地类别为II类。本场地属于对抗震设防有利地段。
五、结论和建议
通过本次勘察工作，现已查明场地内的土体结构，各土层的深度、厚度及其变化规律，物理力学性质，承载力特征值fak，水文地质条件及不良地质作用等，现结论和建议如下：
（1）钻孔揭露深度范围内，场地内岩土体由第四系及其下的中生代三叠系中统兰木组泥岩构成。经分析对比，从上而下分为三个岩性层，现分述如下：即①层杂填土、②层全风化泥岩、③层强风化泥岩。
（2）其各岩土层物理力学指标详见报告内表3。
（3）本场地岩性不含水，为隔水层，在钻孔揭露深度范围内无地下水，可不考虑地下水对工程的影响。
（4）根据拟建工程特点、场地土及周围环境条件，拟建办公楼层高三层，砖混结构，上部单轴最大荷载达3000kpa，拟采用独立柱基，以②层全风化泥岩为基础持力层，承载力特征值按130kpa设计，基础埋深进入持力层不小于1.0米，总埋深不小于1.80米。
（5）根据地震烈度区划图可知xx城区为VI度区，设计基本地震加速度为0.05g，设计地震分组为第二组。根据国家标准《建筑抗震设计规范》（GB50011—2001），从场地土的性质判定，本场地属于中软
场地，场地类别为II类。本场地属于对抗震设防有利地段。
（6）本次勘察结果表明，场地地基均匀，层位齐全，属于均匀地基。本场地无滑坡、岩溶、土洞、塌陷、泥石流、采空等不良地质作用，场地和地基均匀稳定，适宜进行本工程的建设。
