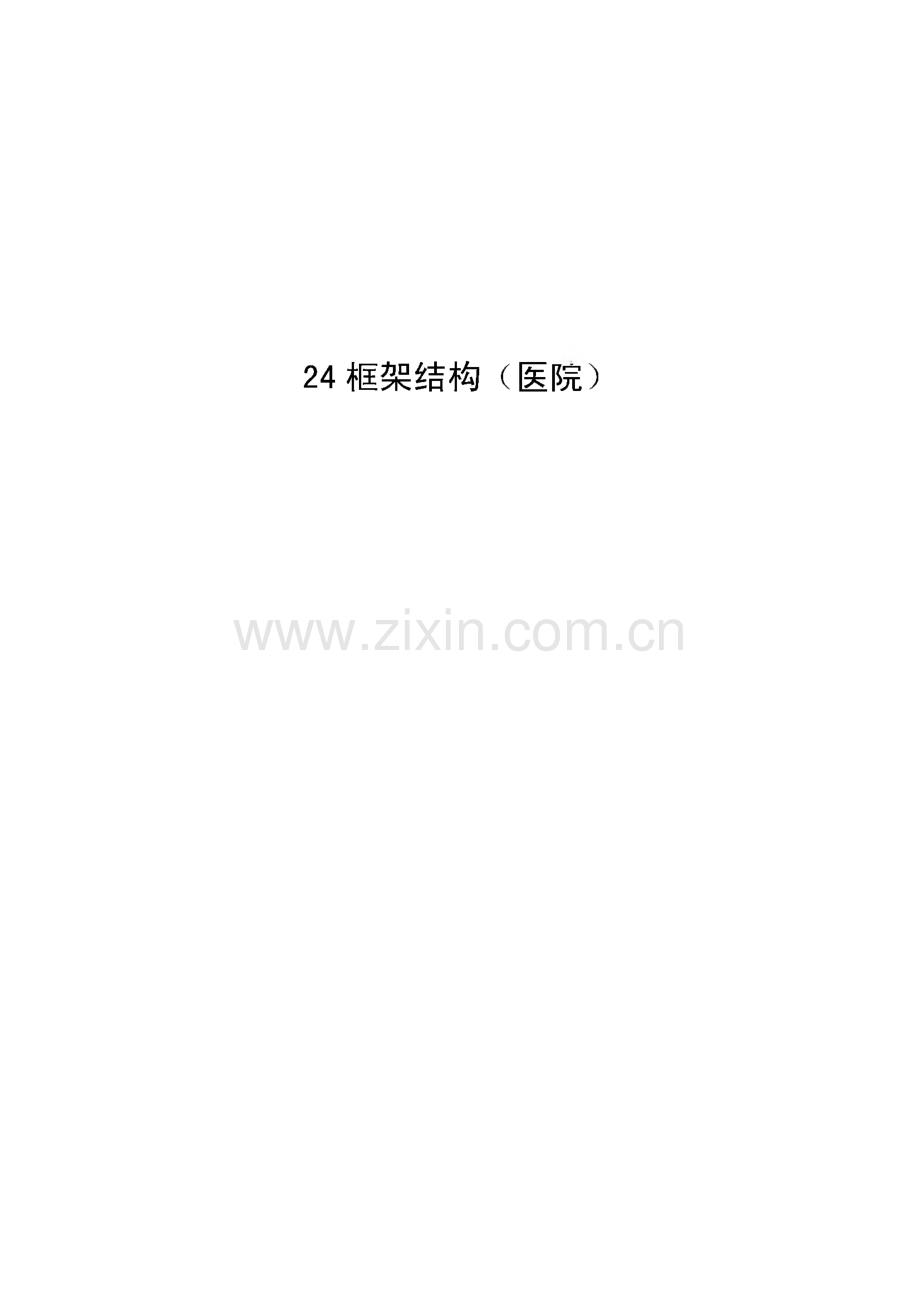

框架结构（医院）施工组织设计.pdf

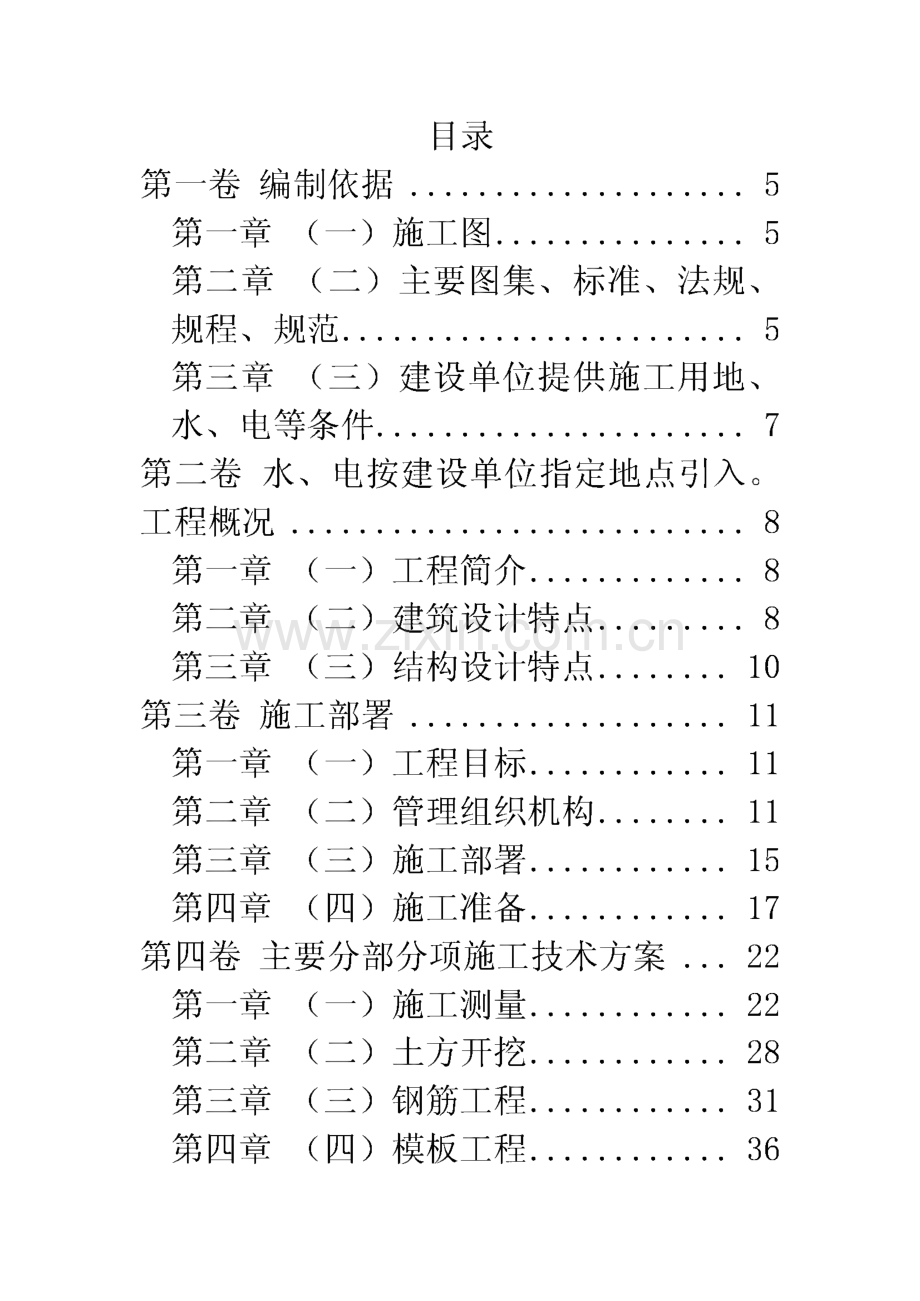

24框架结构（医院）目录第一卷编制依据.5第一章（一）施工图.5第二章（二）主要图集、标准、法规、规程、规范.5第三章（三）建设单位提供施工用地、水、电等条件.7第二卷 水、电按建设单位指定地点引入。工程概况.8第一章（一）工程简介.8第二章（二）建筑设计特点.8第三章（三）结构设计特点.10第三卷施工部署.11第一章（一）工程目标.11第二章（二）管理组织机构.11第三章（三）施工部署.15第四章（四）施工准备.17第四卷主要分部分项施工技术方案22第一章（一）施工测量.22第二章（二）土方开挖.28第三章（三）钢筋工程.31第四章（四）模板工程.36第五章（五）混凝土工程.41第六章（六）防水工程.45第七章（七）土方回填.49第八章（八）砌筑工程.51第九章（九）脚手架工程.53第十章（十一）楼地面装修.62第十一章（十二）内装修.65第十二章（十三）门窗工程.69第十三章（十四）电气工程.73第十四章（十五）暖卫工程.89第五卷施工进度计划.102第一章（一）总工期控制：.102第二章（二）主要分部工程工期安排：.102第三章（三）工期保证措施：102第六卷 季节施工措施.106第一章（一）冬季施工措施：.106第二章（二）雨期施工措施：.107第七卷 主要材料用量计划.109第八卷 主要机具设备配备.110第一章（一）设备配置说明：.110第二章（二）本工程所采用的主要机械设备表：.no第九卷 技术质量及创优保证措施.113第一章（一）质量目标：.113第二章（二）创优规划：.113第三章（三）创优管理体系：.113第四章（四）技术质量保证措施：.H5第十卷 现场安全文明施工措施.123第一章安全文明施工目标：.123第二章（二）施工安全：.124第三章（三）消防安全：.127第十一卷环境保护、降低施工噪音措施.129第一章（一）降低噪音污染措施.129第二章（二）污水处理措施.130第三章（三）降低扬尘措施.131第十二卷技术节约及降低成本措施.132第一章（一）技术措施：.132第二章（二）管理措施：.132第十三卷成品保护措施.134第一卷编制依据(一)施工图图纸编号1国口建筑施工图结构施工图尘皆专业施(-)主要图集、标准、法规、规程、规范名 称编 号图 集国 家华北地区标准图挈炉 13J、y2DQ徒讥广品枕选耒Oiyj 3y翎月力泌僦工过朱了 92G2196 G101超青海凝土结科TW91SG36 2历小会官SJ1Z规T A 汜规国 家GBJ201-83覆翁*枉弛,反侬GB50203-98展赫僦”GBJ202-83槎嶷萼父盍在旭GB50204-92笈盍槎施工GB50209-95行业&嚼进祛迪丹 见程JGJ107-96JBJ73-91较琳籁BGJ242-82妥麦赫贬存GB50254-59-96我肋奸祛反粒斗又税JGJ18-96言豕1在於助施1JGJ104-97森能工槎施工则重DBJ01-21-95毁毓麻槎犯GB50243-97bJGJ80-91til探貌蒙用电JGJ46-88耗巩）衰未:)5皆使用女公 王JGJ33-86土也薨签主罢藐裂3王DBJ01-26-96标准国 家麟莪宏慢髓GBJ300-88殍用点曾贝重田立GBJ301-88骞萨疑蟒GBJ302-88“FmrGBJ304-883.上标 很足 落 盍 里 需GBJ303-88地工程建设监理规程DBJ01-41-98（三）建设单位提供施工用地、水、电等条 件建设单位提供施工用地16 221M,首层面 积为2835.8457n?,施工现场位于北区新 建宿舍区内，具有良好的交通道路。第二卷 水、电按建设单位指定地点引入。工程概况(-)工程简介辱项 目1工程名称2工程业主3设计单位4建筑面积786 7m5工程地点6结构形式铲繇勰翟麒上结7基础形式铲繇鬻鳏姜8卷建为医疗玻犷站；十町力9诊室、药房、手术房10翳病房(-)建筑设计特点隼项 目内容1建 巩 规面积(m2)占地 16221首层建筑 面积 2835.8457建筑面 积 7867模后野门侈同5：2层；住 房我院部：4层母层高Q 度（山）362檐 高17.10m3屋 面屋1：25厚粗砂臣阵甫200 x 200 x 25水 泥砖留3宽砖缝，用砂填满扫净；屋2：表面银色保护剂4Q面面砖、局部磨光花岗岩5内墙面喷内墙涂料、釉面砖6楼地面地砖、水磨石7顶 棚板底喷涂顶棚8门 窗铝合金窗、塑钢窗、防火木门9防 水屋面采用SBS 11+11防才 地下采用LYX-603氯化易 卷材4层乏乙烯橡胶防水10保 温屋面米用FSG防水保温板和聚苯乙烯泡 沫塑料板复合保温层11水 暖采暖采用两柱翼型散热器给水由市政给水管网直接供给消防采用双路供水，独立消火栓杀 统排水管材采用排水铸铁管12电强电照明、变配电设备弱电电视、电话、计算机网络防雷屋面及室外防雷接地人防强电、弱电、防雷接地（三）结构设计特点持刀层土 放情况门诊部：中粗砂及卵石；人防地下室：卵石层基承载力 标准值门诊部：fka=200Kpa;人防地下室：fka=300Kpa基础类型人防板式基础、具结构形余条聚 式地上残 混结构抗震设防 烈度八度抗震等级二级混凝土 强度等级基础垫层：CIO独立枉基：C20带形基础：C10粢、板、柱：C20人防顶、底 板：C25禾注明殓：C20钢筋类别热轧I级、II级钢筋接头 类别焊接第三卷施工部署(-)工程目标1、质量目标：单位工程创北京市优质工 程。2、安全目标：确保无重伤、无死亡事故。3、工期目标：科学组织施工，合理安排 工序穿插，确保合同工期实现。4、现场管理目标：北京市文明安全工地。5、管理体系：管理机制采用项目法施工 管理。质量体系经认证并符合 GB/T190021994idt IS09002：1994 标 准的质量体系。(二)管理组织机构1、组织机构：本工程按项目法组织施工，所派项目经理具有丰富的施工管理经验；项目总工选派有较高技术管理水平、并有 创优管理经验、参加过获优质工程项目管 理的工程技术人员任本项目总工程师。根 据工程特点，组建精干项目经理部，对本 项目的人、财、物按照项目法施工管理的 要求实行统一组织，统一布置，统一计划,统一协调，统一管理，并认真执行 IS09002质量标准，充分发挥各职能部 门、各岗位人员的职能作用，认真履行管 理职责，确保本项目质量体系持续、有效 的运行。通过我们科学、严谨的工作质量 和项目管理经验，确保实现合同规定的工 期、单位工程创北京市优质工程、现场达 北京市文明安全工地的预定目标。项目部班子主要成员及各主要组室的职 责：(1)领导班子：由项目经理、项目副经 理、项目总工程师组成，负责对工程的领 导、指挥、协调、决策等重大事宜，对工 程进度、成本、质量、安全和创优及现场 文明施工等负全部责任。(2)技术组：负责编制工程施工组织设 计，并在施工过程中进行动态管理，完善 施工方案，对施工工序进行技术交底，组 织技术培训，办理工程变更，及时收集整 理工程技术档案，组织材料检验、试验、施工试验和施工测量,检查监督工序质 量，调整工序设计，并及时解决施工中出 现的一切技术问题。(3)施工组：负责组织施工组织设计实 施，制定生产计划，组织实施现场各阶段 的平面布置，安全文明施工及劳动组织安 排，工程质量等施工过程中各种施工因素 管理。(4)安质组：负责施工现场安全防护、文明施工、工序质量日常监督检查工作。(5)创优组：在总工程师直接领导下，开展创优各项工作。(6)物资组：负责工程材料及施工材料 和机械、工具的购置、运输，监督控制现 场各种材料和工具的使用情况等。(7)机械组：负责施工机械调配、进场 安装及维修、保养等日常管理工作。(8)核算组：负责工程款的回收，工程 成本核算，工程资金管理，编制工程预算、决算，验收及统计等工作。(9)综合办公室：设专人负责接待工程 周边群众来访、协调、解决施工扰民问题 等事项；负责文件管理，劳资管理，后勤 供应及与地方政府管理部门的对外工作 联系及接待工作。(10)公安派出所：负责施工现场治安保 卫、防火消防工作。以上各部在经理部领导班子的领导下，统 一协调，各尽其责，及时解决施工过程中 出现的各种问题，确保优质、高效的完成 施工任务。2、施工技术工人配备：主体阶段：木工：35人；钢筋工：30人；水暖工：8 人；电工：10人；瓦工：60人；架子工：8人；混凝土工：10人；其他：19人；总计：180人装修阶段：木工：30人；水暖工：20人；电工：20 人；瓦工：50人；架子工：6人；油工：60人；其他：34 人高峰期：200人(三)施工部署1、项目经理部下设作业队及分工：(1)结构施工队：负责地下人防结构工 程的施工。(2)瓦工作业队：负责砌筑工程、内外 墙抹灰、面砖镶贴、楼地面工程的施工。(3)油工作业队：负责油漆、粉刷工程 的施工。(4)木工作业队：负责门窗工程的施工。(5)防水作业队：负责地下室防水、屋 面防水、厕浴间防水工程的施工。(6)电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作。(7)水、暖工程作业队：负责水暖管道 预埋、管线敷设、水暖的安装调试工作。2、施工段划分：首层和二层均按五个流水段划分，三至四 层均按一个流水段划分。3、施工顺序：为宿短工期，将住院部地 下人防和门诊部基础同时施工。土方开挖 时,按IV段T III段T II段T I段T v段顺 序进行；主体施工时，按段IV段T I段T II段in段-v段顺序进行。4、垂直运输：在建筑物西侧设一台H036 臂固定式塔吊（塔臂为6 0 m）,负责主体 结构模板、钢筋及混凝土的垂直运输；装 修阶段在住院部北侧设一台卷扬机上料 架，负责砌筑、装修材料的垂直运输。安 装平面位置详见平面布置图（附后）。5、土方开挖：人防部分采用机械大开挖,挖至距基底300 mm后，由人工配合清槽；其余部分采用机械挖掉表面腐质土，人工 开挖基槽。6、混凝土采用现场搅拌站拌制，塔吊送 至浇筑部位。砌筑、装修砂浆也由现场搅 拌站拌制，塔吊吊送或上料架运至浇筑部 位。7、本工程人防部分选用中型钢模，砌筑 部分采用小钢模。顶板模板采用防水胶合 板，以确保结构工程施工质量。8、脚手架工程：主体结构施工和外装修 采用双排脚手架，内墙砌筑及室内装修采用工具式脚手架。9、砌体结构分段进行验收，第一次验收 地下室人防，第二次验收一至二层。第三 次验收三至四层，室内装修在结构验收后 分阶段、分层进行，装修工程及水电管道 安装与主体结构采取立体交叉作业；外装 修在屋面工程完成后从上往下进行。10、外装修湿作业避开冬季施工，保证装 修施工质量。11、现场设一临时搅拌站，负责混凝土、砌筑及装修砂浆的拌制；12、现场设一木工棚，负责模板及配件 的加工和制作。13、钢筋在钢筋棚集中加工成半成品后运至 现场绑扎成型。(四)施工准备1、技术准备工作：(1)项目总工组织各专业技术人员认真 学习设计图纸，领会设计意图，做好图纸 会审。(2)针对本工程特点进行质量策划，编 制工程质量计划，制定特殊工序、关键工 序、重点工序质量控制措施。(3)编制实施性施工组织设计报上级总 工审批后组织实施，依据施工组织设计，编制分部、分项工程施工技术措施，做好 技术交底，指导工程施工。(4)做模板设计图，进行模板加工。(5)依据施工测量方案，将场外坐标引 入场内作半永久性控制桩。(6)做施工总平面布置(土建、水、电)报有关部门审批。(7)编制施工预算，提出主要材料用量 计划。2、材料及半成品准备工作：根据预算提出材料供应计划，编制施工使 用计划，落实主要材料，并根据施工进度 控制计划安排，制定主要材料、半成品及 设备进场时间计划。3、现场三类及管理准备工作：(1)按现场平面布置总规划要求，做好 施工场地围护墙和施工三类用房的施工，根据平面布置图做好水、电、消防器材的 布置和安装。(2)组织施工机械进场、安装、调试，做好开工前准备工作。(3)抓紧与地方政府各有关部门接洽,疏通关系，办理开工前各项手续，保证施 工顺利进行。(4)考察施工队伍，做好施工队伍的编 制及其分工，做好进场三级教育和操作培 训。(5)落实各组室人员，制定相应的管理 制度。(6)完成合同签约，组织有关人员熟悉 合同内容，按合同条款要求组织实施。4、施工现场用水、用电布置：(1)给水1)从建设单位指定位置接入水源，管径 DN100,并做水表井；2)围绕施工现场敷设管径DN100的 消防 环线，设4座室外消火栓，配25米水龙带,19毫米水枪。消火栓设昼夜明显标志，消火 栓周围3米范围内不得堆放其它物品；3）环线引管径DN32支管供搅拌站用水；4）环线引管径DN25支管，枝状分布。分 供办公室、大门冲洗用水；5）从环线引管径DN40立管，各层从立管 引管径DN32支管，加截门。用软管引至施 工作业面，供施工生产用水。（2）排水1）施工现场地面硬化，并形成一定坡度。雨废水有组织排至沈淀池；2）在大门处设 冲洗水槽，负责车辆清洗。3）搅拌站设沉淀池。搅拌站废水经沉淀处 理后排出。4）沉淀池定期清掏。（3）施工临时用电：根据施工现场的实际情况来布置施工临 时用电的线路走向、配电箱的位置及照 明灯具的位置。电源电缆引下根据现场 用电负荷确定电缆截面。现场布置，均 按三级配电，二级保护。施工临时用电 布置详见现场平面布置图。本工程临时用电均从甲方提供的室外变 配电室引入，并进入本施工现场的红线 内，在红线内设总配电箱，从甲方提供 电源位置采用三相五线制配线引入总配 电箱。施工现场内配电方式采用TN-S系 统，并在总配电箱处做重复接地一组，接地电阻小于4。消防水泵的电源由 总配电箱的上口接，不得经任何开关控 制。其他内容严格执行施工现场临时用电安全 技术规范JGJ46-88。第四卷 主要分部分项施工技术方案(-)施工测量1、施工测量的准备工作：(1)了解工程的总体布局、定位及标高 情况。(2)对图纸进行校核。(3)确定放线精度。(4)测量设备、仪器确保在有效期内。2、建筑定位放线：(1)建筑物平面控制网的测设：建筑物 平面控制网的定位依据为设计给定的施 工图纸中的规划红线。具体布置见附图1 1)平面控制网的精度要求：根据建筑的 结构和使用特点，布网精度为二级，测角 中误差为12,边长相对误差为 l/15000o2)距离丈量方法：距离丈量采用I级钢 尺，丈量时必须使用弹簧秤，并进行往返 测量。并考虑尺长、温度、倾斜、拉力等 各项改正数。具体公式为：L=L。-AL长-AL误一ZXL高一AL拉=L。-告-(t-t0)Lo+L 实 ZL。(考虑采用标准拉力，则拉力改正数不计)式中：L-丈量时钢尺读数10 鉴定时标准温度Lo-实际距离a-钢尺线膨胀系数L实一-钢尺实际长度t-测量时实际温度L明一钢尺名义长度h-两端高差3)角度测设方/法：如图1T所示：根据已知的 J b起始方向，测设 /-匚 1角度鼠：用正倒镜法测出NAOB1后，用经 纬仪精确测设出NAOBi=oci,on与oc的差 为。，过氏点作OB1，并量取距离。(2)建筑物高程控制网测设：高程引入 采用原场区内已知水准点进行测设，本工 程布设4个临时水准点，组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的要求：12VL mm L：为附和线路长度。(3)测设轴线控制桩：根据已布好的建 筑物平面控制网，测设轴线控制桩，测设 时以两端控制桩为准，测定该边的控制 桩,并校核各桩间距,精度同平面控制网。3、基础开挖放线：由于建筑平面控制桩及轴线控制桩距基 础外边线较远。在基础开挖时，不易被破 坏，故在开挖基础时不需引桩。基础开挖 撒线宽度不应超过15 cmo(1)根据建筑物平面控制网、设计边坡 及地面高程，分别测设出基槽下口(坡角)及基槽上口(坡顶位置桩，并沿上口桩撒 出开挖边线)上口桩位允许误差+50 mm.-20 mnio基槽下口桩允许误差为+10山明 开挖至接近槽底时，应及时测设坡角与3 山X 3 nl的方格网点标高)允许误差为：10 mmo(2)垫层上基础放线：用经纬仪正倒镜 法以轴线控制桩为准将各轴线直接投测在垫层上。4、施工层放线：放线前应在平面上校核 轴线，闭合后测设细部轴线，后以此为准 测量墙、柱、梁、洞口的边线，各部位放 线的允许误差为：项 目精 度主轴线 10 mm细部放线 2 mm墙、柱边线+3 mm门窗洞口线+3 mm5、高程的竖向传递:(1)标高传递的允许误差:项目精 度层间 3 mm总高 5 mm(2)各传递点的起始标高线为+1.00%应由附近的二个临时水准点确定。标高传 递时采用钢尺沿铅直方向(经纬仪配合)向上量至施工层。钢尺丈量时应考虑各项 改正数。在传递过程中应根据每层的误差 进行上一层的调整，以防止层间误差的积 累而引起总误差超限。(3)施工层抄平前，应校核下层传递上 的三个标高点，校差小于3 mm时，取平 均点引测水平线；抄平时将水准仪放在测 点范围的中心位置，进行一次精确抄平，水平线的标高允许误差为土 3 mmo 6、装修工程施工测量：(1)地面工程的施工测量：1)标高的传递方式采用在楼梯间和窗口 处进行传递。2)测设50 cm水平控制线：50 cm水平 控制线的测设允许误差应符合测表1的 要求。室内的50 cm水平线是控制地面标 高、门窗安装等项目的重要依据，在弹墨 线时应注意墨线的宽度不得大于1 mmo 防止误差扩大。测表1:项 目精度 要 求水平线(室内、室 外)1每3 m两端高差小于1 mmo2同一条水平线的标高允许误 差为土 3 mmo铅垂线室 内经纬仪两次投测校差小于 2 mm室 外高于1/30003）用水准仪检测地面面层的平整度和标 高时，水准仪的间距应符合以下要求：大 厅应小于5 口、房间应小于2 mo（2）门窗安装施工测量：1）从建筑最顶层找出外窗口的边线，用 线坠将边线向下引测，并采用经纬仪进行 校核以保证精度。其精度应符合测表1 的要求。2）门窗口的水平位置由室内50 cm水平 控制线确定，向上反到窗下皮标高，并弹 线找直。各门口应从水平控制线测设门口 上皮标高并拉通线，保证所有的门在同一 水平线上。其精度应符合测表1的要求。7、塔吊、脚手架沉降观测：1）在雨季来临前观测一次。2）雨季后观测一次。3）雨季中及雨后观测一次。（4）沉降观测的精度要求：注：n为测站数项 目变形点的 高程中误 差(mm)变形点的同 程中误差(mm)往返较差、附和或闭 合差(mm)检测已测 高差较差(mm)等2.0 0.701.42.02)塔吊、脚手架观测按三等精度考虑。(5)沉降观测结果应按照北京市标准DBJ 01-21-95建筑工程施工测量规程 整理。(-)土方开挖1、工程概况：人防部分基底标高-4.320%其余部分基 底标高为-2.500m,现场交通状况良好。2、施工准备：(1)审查设计图纸，核对平面尺寸和坑 底标高，摸清地下构筑物及地下管线分布 情况，与甲方确认。(2)施工方案及施工队伍准备就绪，并将土方施工方案下发给专业施工队伍。(3)在现场外就近找临时堆放土方的场 地。3、基坑开挖平面图的绘制，原则是：下 口外边线距轴线0.9m,按1：0.75放坡。4、开挖方案及机械选择：(1)没有人防的部位，由于必须清除上 表腐质土，受基础及开间的影响，本工程 土方上部分1米采用机械大开挖，1米以 下按条形基础位置进行人工开挖。(2)人防部分采用大型机械及人工配合,开挖至距基底300mm时，人工配合清槽。5、基坑开挖程序：测量放线-人防部分机械大开挖留足 预留土层(300nini)-人工清槽其余 部分机械开挖1米深一条形基础放线一 人工挖条形基础土层。6、土方开挖：(1)人防部分土方开挖由西向东进行，分两步开挖至基底设计标高以上300mm 处，其余部分分一步开挖1米深，然后放 条形基础的边线，最后由人工挖条形基础土层。挖土时注意坑底宽度及时修理。(2)开挖过程中，配备专职测量员，机 械大开挖接近-4.320m时，由测量员随时 抄平，以控制开挖标高；在人工挖条形槽 基时应由测量员测设距离基底5 0cm的标 高，每隔3m在基槽两侧钉水平标高木桩,拉上小白线，挖至接近基底标高时，用盒 尺随时准校核槽底标高，并由两端轴线(中心线)引桩拉通线检查距槽边尺寸，确定槽宽标准(槽宽为条基垫层宽度)，根据此来修整槽帮，最后清除槽底土方。(3)排水措施：基坑开挖前，应在地面的基坑四周上口外 侧1m以外设置水泥围堰与下水接通，防 止雨雪水从地面流入基坑内。7、预留土留至验槽钎探前清理，验槽合 格后立即打垫层。8、注意事项：(1)挖土过程中应有测量工及时将标高 引测至槽帮上，并随时校核基底标高，避 免超挖。(2)基坑挖完后，严禁在基坑边大量堆载或载重车辆穿行，并设专人看护边坡,发现问题及时上报和处理。(3)坑内施工中，应派专人负责远望，一旦出现危险预兆应及时通知撤离。(4)基槽上口 lOOOnrn处设1.2m高钢管 护栏，并用红白漆做出突出标记，外挂密 目安全网，并悬挂红色警示灯，钢管立杆 下口砌120mni宽，200mni高的挡水墙，内 外抹水泥砂浆。(三)钢筋工程1、原材料：(1)钢筋的采购和进场检验应严格按 采购程序、顾客提供产品的控制程 序、产品标识和可追溯性程序、进货 检验和试验程序等有关程序的要求执 行。(2)钢筋进场应备有出厂质量证明，物 资人员应对其外观、材质证明进行检查、核对无误后方可入库。(3)使用前按施工规范要求进行抽样试 验及见证取样，合格后方可使用。(4)钢筋的堆放：钢筋在现场的堆放应 符合现场平面图的要求，并保证通风良 好。钢筋下侧应用木方架起，高出地面。雨雪来临前应用苫布盖严。俱IJ2、钢筋保护层：基础底板：35mm;梁柱纵筋：25mm;板:15mm;基石出板面 25mm;3、钢筋加工配料：(1)钢筋在钢筋棚加工配料，运至施工 现场后绑扎成型。(2)钢筋加工前，应将钢筋表面油渍、铁 锈、漆污、冰块、积雪等杂物清除干净。(3)I级钢筋末端需做180。弯钩。(4)箍筋弯钩角度为135。，弯钩平直 长度不小于箍筋直径的10倍。(5)根据钢筋使用部位、接头型式、接 头比例合理配料。4、钢筋连接：钢筋连接分竖向和水平向钢筋接头。钢筋 直径大于等于620的水平筋连接采用闪 光对焊；剪力墙暗柱纵筋及其它部位中大于等于618的竖向筋连接均采用电渣压 力焊接头；其他部位的钢筋连接均采用绑 扎搭接连接；焊条E43型用于I级钢筋及 钢材，E50用于H级钢。5、钢筋定位措施：墙体钢筋定位：1）竖直钢筋：竖直钢筋位置和保护层用 水平钢筋梯子和夹在模板中的木条进行 内挤外顶控制。钢筋梯子上小横筋间距与 竖直钢筋间距相同，木条宽度为墙体水平 筋直径加上水平筋保护层厚度，木条在合 模前用绑丝与钢筋绑紧。2）水平钢筋：水平钢筋间距及保护层厚 度采用竖向钢筋梯子进行控制。梯子间距 为8001000mm,竖向钢筋梯子小横筋间 距与水平筋间距相同,每个梯子在墙体高度范围内有三根小横筋 比墙体宽小2mm,端头刷防锈漆，竖向钢筋 梯子用比墙体竖向钢筋高一级的钢筋制作，以代替竖向钢筋。（2）柱钢筋：框架柱合模以后）对上部伸出的钢筋进行修整，柱立筋用内侧定位箍和外侧定位箍 内外夹紧。并在上部绑一道临时定位箍 筋，浇灌框架柱混凝土时安排专人看管钢 筋，发现钢筋位移和变形及时调整。6、墙体钢筋绑扎：(1)工艺流程：暗柱筋电渣焊一修整 预留搭接筋T绑扎、搭接2-4根竖筋 和梯子筋 T画横筋分档标志T绑二 根横筋一画竖筋分档标志一绑横、竖 筋及拉结筋。(2)各层墙钢筋绑扎前应在楼板上按施 工图放出所有墙、暗柱的边线和控制线。(3)根据所弹墙、暗柱的边线校正连接 筋。在墙两边立钢梯，在下部1 口处绑 扎2根定位横筋，并在横筋上画好分档标 志，然后焊其余竖筋、绑扎墙筋。绑扎时 双排钢筋墙体水平筋应在外侧，竖向筋在 内侧，并按要求设置拉结固定筋，呈梅花 形布设，施工时一次成型，采用塑料垫块 和附加钢筋梯形支撑的方法保证钢筋位 置准确和保护层厚度;单排钢筋墙体先固 定竖向筋，再绑水平筋，最后绑定位卡套。(5)墙体节点及水平筋等搭接位置及锚 固长度按设计及规范要求。(6)修整合模以后，对伸出的墙体钢筋 进行修整，并绑一道临时定位筋，墙体浇 灌混凝土时安排专人看管钢筋，发现钢筋 位移和变形及时调整。7、楼板钢筋绑扎：(1)工艺流程：核验模板标高一弹钢 筋位置线一绑扎底层钢筋一安放垫 块一敷设专业管线一安放马蹄铁一 标识上层钢筋网间距一绑扎上层钢筋 一申报隐检隐检验收签证转入 下道工序。(2)双层钢筋网片之间设钢筋马镒，以 确保上部钢筋的位置.(3)板筋绑扎好后，严禁踩在上面行走。为防止浇筑混凝土时工人踩坏钢筋，铺脚 手板作行走平台，供人行走，浇灌混凝土 中派钢筋工专门负责钢筋修理。(4)楼板上的孔洞应预留，当洞口尺寸 不大于300 nini时不另加钢筋，板内钢筋 不得截断，由洞边绕过；当洞口尺寸大于300 mm时应按设计要求设置洞边附加筋 或小梁；在负弯筋处加设矮马凳。在钢筋 绑扎成型后应及时铺脚手板防止踩踏钢肋。8、每段墙、板钢筋绑扎完毕后，水暖、电工即可配管、预埋，闸门盒、电闸箱等 设施与钢筋网绑扎固定。当电闸箱等设施 位置与钢筋网发生矛盾时，将可能影响闸 箱安装的钢筋去掉，待安装好闸箱后，按 切断钢筋的数量绑扎附加筋。9、浇筑砂过程中，安排专职钢筋工值班,发现钢筋位移和变形后及时修复，保证钢 筋间距、位置、保护层始终符合设计要求。10、二次浇筑时，钢筋应先用钢筋扳手校 正钢筋位置，调直、除污、除锈，然后再 绑扎分布筋。（四）模板工程主体工程要达到清水混凝土的目标，主要依 靠模板设计合理，安装精度高，拆模时混凝 士强度达到要求，方法正确。该工程全部采用新模板。1、模板体系(1)人防部分基础底板四周采用粘土砖侧 模，高为0.7米，厚为240mm,每隔1.24米 砌一 240 x 24Ono砖垛，外侧回填500高2:8 灰土，上部用木方与基坑壁顶紧；300高外 墙及集水坑、电梯井、反梁采用木方与多层 板组合支吊模，设中14穿墙螺栓，间距600 mm,吊模下部采用在钢筋马凳上焊接 型钢筋进行支撑，“T”型钢筋的标高必须准 确。(2)人防部分地下室墙体采用组合中型 钢模，主要由规格600 x 1500及600 x 1200 与 100 x 1500 及 100 x 1200 的小钢 模间隔组拼，其中100宽的模板上每间隔 600打一中16的穿墙螺栓孔，模板两侧用 Q14的穿墙螺栓双向拉接两根中48壁厚 3.5山山的钢管，上下间距700、左右间距 6 00o3)墙体支模采用钢管加顶托，同时由于 墙体较高，用带花兰螺丝的钢丝绳与地锚 拉紧，下部外侧用木方与预埋的短钢筋顶 紧,保证模板的垂直度和轴线位置，模板 拼装时应控制好上口标高。4)所有模板均刷水性脱模剂，拼缝间填 充海棉条，避免浇筑混凝土时漏浆。(2)楼板模板：面板采用15mni厚的防水胶合板，次龙骨 用50 x 70 mm白松木方)间距400 mm,主龙骨用70 x 100 mm白松木方，间距950 mmo为满足板面平整度的要求，全部木方 用压刨将接触板面的正、反面刨平。阴角 单独配制阴角模，阴角模与墙面相接处夹 5 mm厚海绵条。模板缝隙用胶带封严。竖向支撑采用碗扣式脚手架，立杆间距900 mm,上面设可调顶 托，设三道水平杆。(3)门、窗洞口模板:门、窗洞口使用工具式 模板5见图。(4)楼梯模板：肝11门第瞰板 图4-12斛口模板楼梯模板采用12厚多层板配50 x 100 mm木方构成，在弹好位置线后支设，下部支 撑同顶板，支设时按不同装修作法留出装 修层。(5)独立柱模板：1)模板体系：柱模板采用竹胶合板配木 方，配模时优先选用通用、大规格模板，梁柱接头处在柱模上按梁底标高留好槽 口。柱箍为双排8#槽钢，双向各设两道 拉杆与槽钢拉接，每6 00 mm设置一道。柱模外侧用钢管加顶托与四周脚手架支 撑，柱模根部内侧预插短钢筋头，然后垂 直柱模焊接与柱同宽的钢筋，从内部将模 板固定。柱模四角用木方刨平后包角，并在拼装前 粘贴好海绵密封条，以防漏浆，如图 所示。(6)阳台模板：为了使同种阳台尺寸 一致，上下通线，用 钢板和角钢分别制成定型的底板模板，以保证校表面光滑平整,阴阳角顺直，滴水线一次浇筑成型。2、支、拆模工艺流程：设计模板图T模板拼装一刷脱模剂 T弹模板位置控制线(距模板500 mm)一模内杂物清理一墙体复线一找平 或铺胶条T钢筋、管线、盒、洞预埋隐 检完毕T支外侧模板T安装穿墙螺 栓T支内侧模板T支钢管斜支撑T 调整加固模板一预检模板并签字一 砂浇筑一养护T检验砂强度一拆 模申请一审批申请一拆模一修整 模板一刷脱模剂一码放模板一进 入下一循环。3、支模质量要求：(1)模板及支架必须具有足够的强度、刚度和稳定性。(2)模板的接缝不大于2.5 mmo 模板的实测允许偏差如表所示，其合格率 严格控制在90%以上。项目名称允许偏差值(mm)轴线位移5标高+5,-5截面尺寸+4,-5垂直度3表面平整度54、技术措施：(1)模板数量按施工部署要求进行配 备，满足流水作业。(2)模板工程验收重点控制刚度、垂直 度、平整度，特别注意外围模板、楼梯间 等处模板轴线位置正确性。5、模板拆除：(1)非承重模板拆除时，结构混凝土强 度应不低于1.2Mpa(冬施不低于4.OMpa)o(2)承重模板拆除时混凝土强度 100%。(3)拆模顺序为后支先拆，先支后拆，先拆非承重模板，后拆承重模板。(4)拆模时不要用力过猛过急，拆下来 的木料要及时运走、整理。(五)混凝土工程该工程混凝土均采用现场搅拌，由塔吊吊 至浇筑部位。1、混凝土搅拌（1）拌制混凝土用的各种材料必须经复 试合格后方可使用且符合低碱性要求。（2）混凝土浇筑前必须做试配。（3）严格按配比进行，砂、石、水泥、外加剂等必须过秤。（4）按预防混凝土工程碱集料反应技 术管理规定（试行）（京TY5-99）中的 各项规定，必须首先对混凝土的碱含量做 出评估，严禁使用D种高碱活性集料，优 先考虑使用B种低碱性集料（温榆河和潮 白河产集料为B种），优选低碱水泥（碱 含当量在0.6%以下）掺加矿粉掺合料及 低碱（每lm3混凝土中外加剂带入碱不得 超过IKg）或无碱外加剂，此时混凝土中 含碱量不得超过5Kg/m3.所有混凝土外加 剂必须持有北京市建委核发的北京市建 筑工程材料准用证及相应材质检测报 告，凡用于本工程混凝土的建筑材料，必 须具有由北京市技术监督局核定的法定 检测单位出具的碱含量和集料活性检测 报告，无检测报告的材料严禁在本工程中 使用，正式的报告应包括所用砂、石产地 及碱活性等级和混凝土碱含量的评估结 果。(5)主要部位混凝土设计强度:基础垫层C10人防底板、侧壁C25独立柱基C20人防顶板C25带形基础CIO人防通道C25现浇梁板 柱C20其它混凝 土C20人防底板及墙体采用抗渗混凝土，抗渗等 级不低于S8,地下室及底板混凝土掺CEA 微膨胀剂，中间设3米宽的加强带。2、剪力墙混凝土施工:(1)墙体浇筑混凝土前，应在新浇混凝 土与下层混凝土接槎处均匀浇筑约50 mm 厚与墙体混凝土配比相同的无石子水泥 砂浆。(2)混凝土分层浇筑振捣，每层浇筑厚度控制在45 cm左右,浇筑墙体混凝土应 连续进行，间隔时间不得超过混凝土终凝 时间。(3)浇筑门窗洞口处混凝土时，应两侧 对称下料，两侧同时振捣，振捣棒应距洞 边 1520 cmo(4)墙体混凝土振捣时，振捣棒插入下 层混凝土内深度不得小于50mm,振捣棒 的移动间距不得大于370 mmo振捣以表 面呈现浮浆和不再沉落为度。既要保证振 捣密实，又要避免过振造成漏浆跑浆。杆 入深度控制方法：在振捣棒上贴胶条做标 记。(5)墙体混凝土浇筑完毕后，将上口、施工缝处的钢筋加以清理并及时将落地 灰清扫干净。3、楼板混凝土施工：(1)楼板混凝土按流水段划分分段浇巩。(2)楼板混凝土施工采用平板振捣器振 捣。移动时要保证振捣器的平板能覆盖已 振实部分的边缘不小于100mm。4、施工缝的留置及处理：(1)施工缝的留置每层顶板按流水段划分留置在跨中1/3 的范围内；每层剪力墙留在顶板下表面以 上5mm处。(2)施工缝的处理施工缝处继续浇筑混凝土前，施工缝处的 混凝土强度不能低于1.2Mpa,且应剔除 表面的浮浆和松动的石子，用气泵将杂物 吹净。浇筑前先浇一层50-lOOmni厚与混 凝土成分相同的减石子水泥砂浆，注意砂 浆厚度均匀且控制在初凝前浇筑经。(六)防水工程屋面采用SBS(II+II)卷材防水；卫生 间、淋浴室采用聚氨酯防水涂膜；地下室 外围护结构采用刚性、柔性结合双层防水 措施，外侧铺双层LYX-603氯化聚乙烯 橡胶防水卷材。地下结构变形缝处加橡胶 止水带。1、施工要求：(1)防水工程必须由防水专业队施工。(2)防水施工人员必须持证上岗。(3)做防水层时基层含水率符合规范要 求。(4)防水材料应选购北京市建委认证的 材料，产品应有合格证，现场取样复试合 格后才能使用。(5)屋面、卫生间防水工程施工完后，按规定进行蓄水试验(屋面也可做2 h以 上淋水试验或中雨后检查)合格后，方可 进行下一道工序。2、地下室LYX-603氯化聚乙烯橡胶卷 材防水：地下室采用LYX-6 03氯化聚乙烯橡胶卷 材，保护墙为120砖砌保护墙，外填2：8灰土。(1)地下室防水采用外防外贴法。(2)防水施工工艺流程：浇筑混凝土垫 层一砌筑永久保护墙抹找平层 铺贴底板防水卷材一抹砂浆保护层一 浇筑底板和墙体钢筋混凝土 一铺贴外墙 防水卷材t抹保护层，砌筑120厚砖保护 墙一回填2：8灰土。(3)卷材使用前将表面的防粘物清理干 净后立放在通风良好处待用。在混凝土垫 层上砌筑永久保护墙高度为700mm，临时 保护墙150mm高。(4)抹找平层时，各交接处的阴阳角抹 成半径约50 mm的圆弧。并在侧面与立面 转角处加贴防水附加层，附加层宽为500mmo(5)基础底板防水层施工时，先铺阴角 防水加强卷材，再铺立面及平面卷材，并 使卷材紧贴阴角。(6)在永久保护墙上满粘卷材，临时保 护墙上虚铺卷材并将卷材固定在临时保 护墙上端，抹低标号砂浆保护层，以保护 接头不被损坏。(7)立面卷材铺贴时，压在临时保护墙 里的卷材接头剥出后，将表面浮灰清理干 净，注意不要损坏卷材。(8)为防止绑筋时碰掉防水保护层，划 破四周墙立面的防水层，在绑筋前在靠墙 内侧临时布设纤维板，保护防水层，随绑 筋随拆除。(9)墙体防水卷材铺贴自下而上采用满 粘法施工，其长、短边搭接宽度不小于 100 mm,上下两层卷材接缝应错开二分之左尢。(10)地下室外墙水平施工缝处采用BW 橡胶止水带确保防水要求。(11)沥青防水卷材粘贴完毕并经检查验 收合格后抹保护层，并砌筑120mm砖保护 墙。(12)保护墙做完后回填二八灰土。3、卫生间、淋浴室聚氨脂防水涂膜施工：(1)在施工前将基底清理干净，尤其是 阴阳角处、管根处等部位不得有尖锐杂物 存在。(2)找平层在转角处要抹成小圆角。地 面向地漏处排水坡度应2 2%,以地漏边 向外50 mm处排水坡度为3-5%,不得 局部积水。(3)与找平层相连接的管件、卫生器具、地漏、排水口等必须安装牢固，收头圆滑，用密封膏嵌固之后才能进行防水层施工。(4)小管必须做套管，先做管根防水，用建筑密封膏封严，再做地面防水层与管 根密封膏搭接一体。四周涂起100 mm高 与立墙部分水平接好。(5)在地漏、管道根、阴阳角等易漏水 的薄弱部位做补强附加处理。(6)涂膜分三次进行涂刷，施工时要严 格掌握好分层涂刷的时间，并做到前后两 层涂刷的方向要垂直，每层涂刷的厚度要 均匀一致。(7)卫生间面积小，光线不足，通风不 好，应设人工照明和通风设备，各工种交 叉作业要配合好，具体施工时要有成品保 护措施。(8)防水层作完后，蓄水24小时无渗 漏后再做面层。(七)土方回填1、本工程土方回填为基槽2：8灰土。2、回填土施工前，首先应进行土壤击实试验，根据回填土的最佳含水率及干容 重，来确定回填用土的含水率控制范围及 压实遍数。3、回填前应对基础进行验收，混凝土强 度达到设计强度后方可进行。4、回填前应将填土部位的垃圾及杂物等 清理干净。5、土质应
