对面山隧道超前锚杆施工技术方案.doc

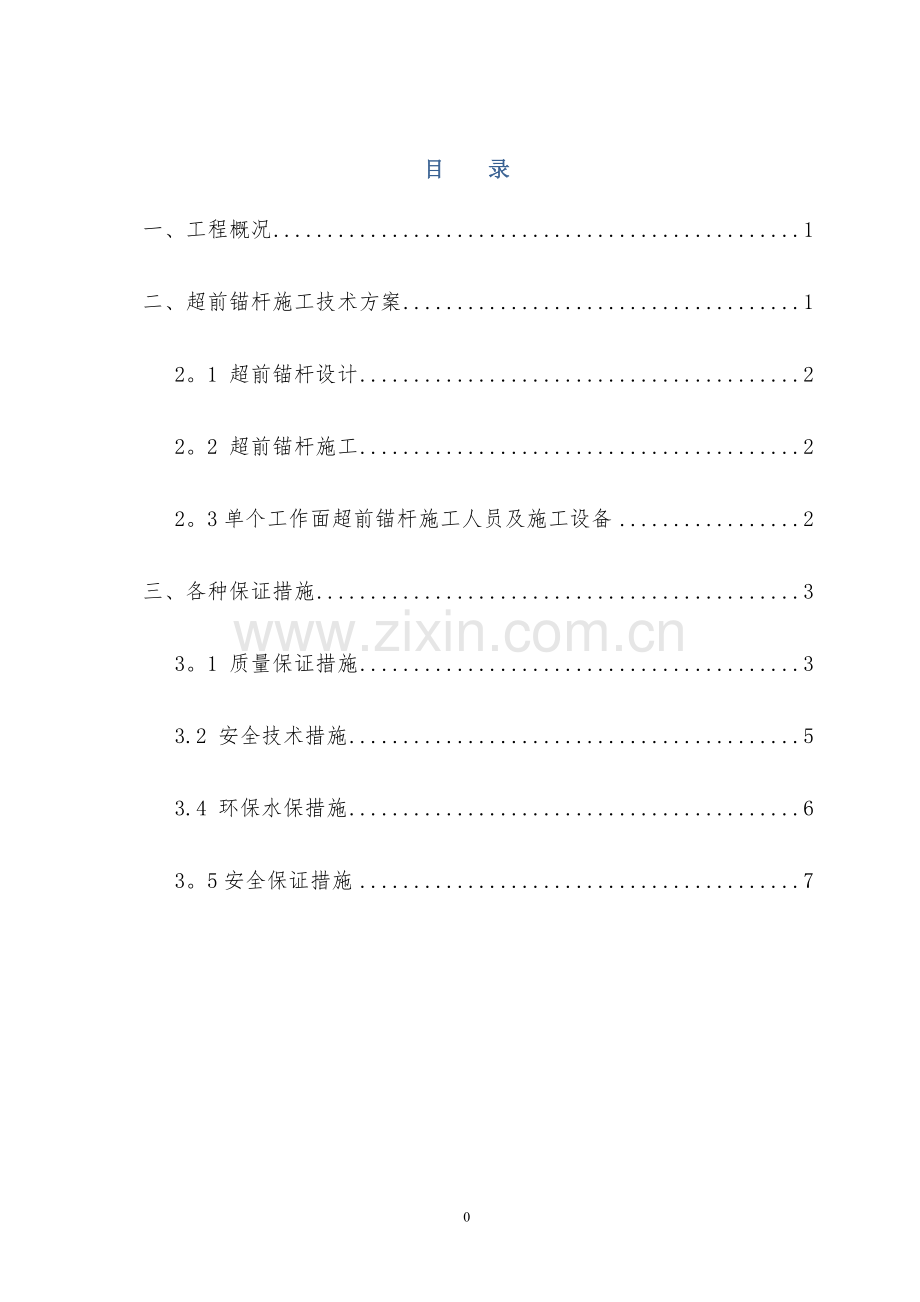

目 录
一、工程概况 1
二、超前锚杆施工技术方案 1
2。1 超前锚杆设计 2
2。2 超前锚杆施工 2
2。3单个工作面超前锚杆施工人员及施工设备 2
三、各种保证措施 3
3。1 质量保证措施 3
3.2 安全技术措施 5
3.4 环保水保措施 6
3。5安全保证措施 7

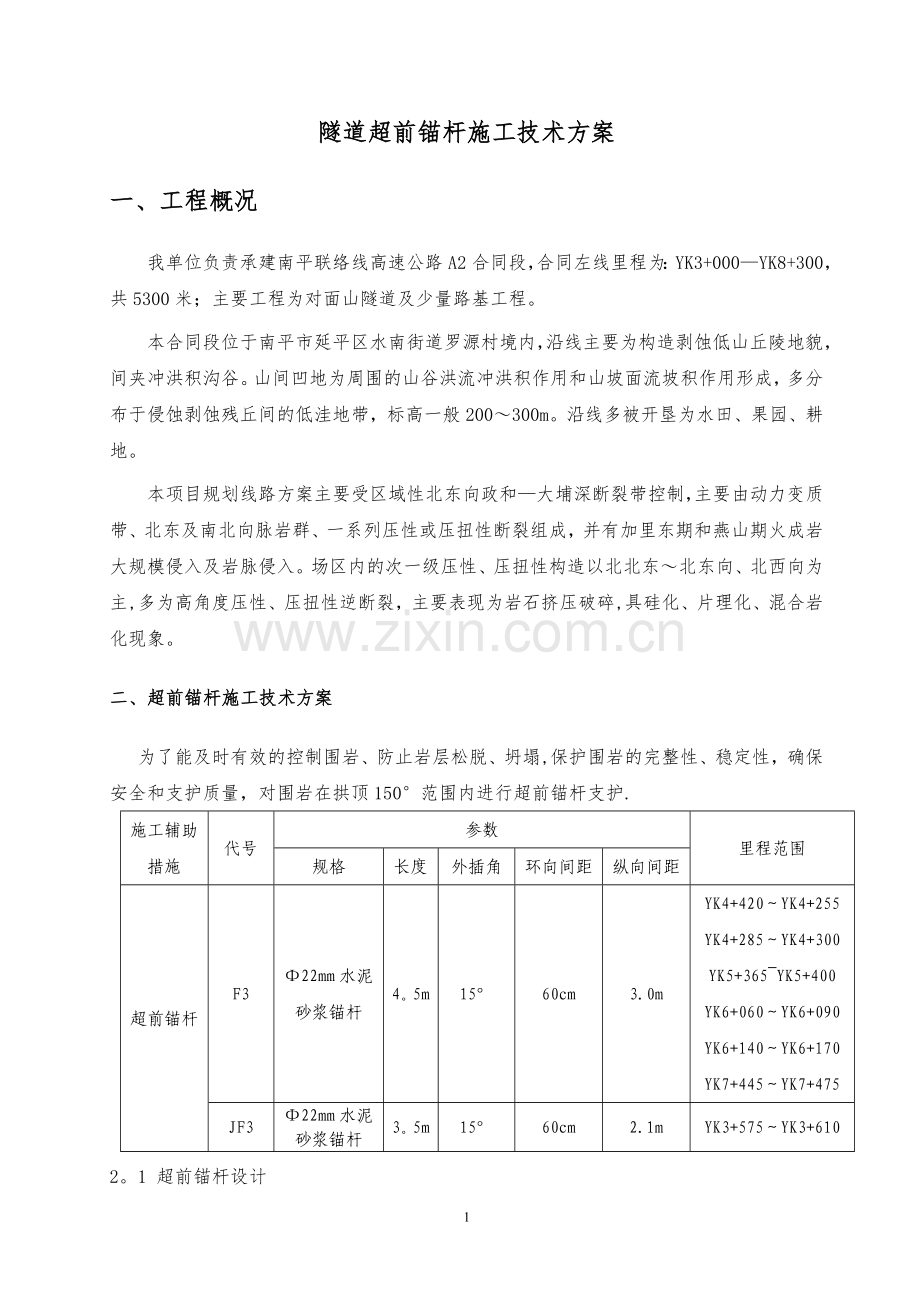

隧道超前锚杆施工技术方案
一、工程概况
我单位负责承建南平联络线高速公路A2合同段，合同左线里程为：YK3+000—YK8+300，共5300米；主要工程为对面山隧道及少量路基工程。
本合同段位于南平市延平区水南街道罗源村境内，沿线主要为构造剥蚀低山丘陵地貌，间夹冲洪积沟谷。山间凹地为周围的山谷洪流冲洪积作用和山坡面流坡积作用形成，多分布于侵蚀剥蚀残丘间的低洼地带，标高一般200～300m。沿线多被开垦为水田、果园、耕地。
本项目规划线路方案主要受区域性北东向政和—大埔深断裂带控制，主要由动力变质带、北东及南北向脉岩群、一系列压性或压扭性断裂组成，并有加里东期和燕山期火成岩大规模侵入及岩脉侵入。场区内的次一级压性、压扭性构造以北北东～北东向、北西向为主,多为高角度压性、压扭性逆断裂，主要表现为岩石挤压破碎,具硅化、片理化、混合岩化现象。
二、超前锚杆施工技术方案
为了能及时有效的控制围岩、防止岩层松脱、坍塌,保护围岩的完整性、稳定性，确保安全和支护质量，对围岩在拱顶150°范围内进行超前锚杆支护.
施工辅助措施
代号
参数
里程范围
规格
长度
外插角
环向间距
纵向间距
超前锚杆
F3
Φ22mm水泥砂浆锚杆
4。5m
15°
60cm
3.0m
YK4+420～YK4+255
YK4+285～YK4+300
YK5+365~YK5+400
YK6+060～YK6+090
YK6+140～YK6+170
YK7+445～YK7+475
JF3
Φ22mm水泥砂浆锚杆
3。5m
15°
60cm
2.1m
YK3+575～YK3+610
2。1 超前锚杆设计
超前锚杆配合型钢钢架使用，应用于隧道Ⅳ级围岩拱顶超前预支护，其纵向搭接长度不小于1m。
超前锚杆设计参数:
①超前锚杆规格：Φ22水泥砂浆锚杆，长度为4。5m;
②锚杆环向间距为60cm，纵向搭接不小于1m，纵向间距为3m；
③外插角15°;
2.2 超前锚杆施工
超前锚杆施工工艺流程为：钻孔——清孔——装填锚固剂—-插入杆体。
2。2。1 锚杆安装
⑴测量放样，在设计孔位上做好标记，用凿岩机或煤电钻钻孔，孔径较设计导管管径大20mm以上。
⑵成孔后,将锚杆按设计要求插入孔中，或用凿岩机直接将锚杆从型钢钢架上部打入，外露20cm支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。
按设计选用Φ22螺纹钢,锚杆的长度、直径和配件应按设计要求进行施工.应将头部加工成扁铲形,以减少插钎阻力并加大锚固力。锚固药包为厂制早强药卷，施工时,先将锚固药包按说明在水中扎浸泡1～2分钟，再用细木棒缓慢捅入孔中，然后再插入锚杆并旋转,使药包破裂，成流状充填锚杆孔，药包选用易渗、易破碎的纸。
超前锚杆在插入前应充分除锈并用水湿润，以保证与药卷紧密结合。插入钢筋时，要沿孔轴线缓慢推入.如遇插入阻力大，可用垂子轻轻打入。
2.3单个工作面超前锚杆施工人员及施工设备
单个工作面超前锚杆施工人员一览表
序号
施工人员工种
进场人数
备注
1
管理人员
2

2
钻孔工
12

3
空压机操作员
1

4
钢筋工
2

5
电工
1

6
安全员
2

合计
25

单个工作面超前锚杆支护设备一览表
序号
设备名称
规格型号
数量
技术状态
备注
1
气腿式凿岩机

6台
良好

2
空压机
20m³
4台
良好

3
型材切割机

1台
良好

4
发电机组
300KW
1组
良好

5
风机
115KW
1台
良好

6
自卸车

2辆
良好

三、各种保证措施
3。1 质量保证措施
3。1.1质量管理体系
项目经理

总工程师
质检部部长
项目副经理
物资设备部部长
工地试验室主任
计划财务部部长
工程技术部部长
综合办公室主任
各专业队质检员
质检工程师
各工班质检员
为保证本项目顺利实施和兑现本投标文件确定的工程质量目标，结合我单位以往从事类似工程的经验，编制质量计划和施工作业指导书，严格按质量管理体系运行.对工程质量进行全员、全过程和全方位的有效控制，确保质量目标的全面实现。质量管理领导小组机构图见下图.
制度保证

标准保证

组织保证

思想保证

质

量

控

制

标

准

健

全

机

构

专

人

负

责

制

创优措施

质 量 保 证 体 系

质量法规

创优规划

质量目标

质量管理领导小组

质检部

工程、试验、设物

队技术室

项目总工程师

各施工队队长

质检工程师

专、兼职质检员

质量标准

质量手册

质量体系文件

作 业 指 导 书

质量记录

规范验收标准

质量责任制及保证金

开工报告审批制

设计文件复核制

测量双检制

工程试验检测制

质量自检制

隐蔽工程检查签证制

日常定期质量教育制

工艺流程规范操作制

工程质量报告制

质量事故报告制

质

量

管

理

制

度

方法保证

材料进货检验

自检互检交接检

施工过程检查

关键工序工程预检

定期检查

不

合

格

品

控

制

技术保证

施

工

过

程

控

制

技术培训

施工规划

技术交底

资料控制

质量监理

工艺控制

操作控制

实现质量目标：
符合国家现行质量检验评定标准和业主的有关质量验收规定，承诺标段工程竣工验收的质量评定为合格；国家验收的质量评定得分大于等于90分，争创省优。
贯标宣传

质

量

意

识

教

育

工程质量保证体系图

3.1.2强化质检工作
（1）项目经理部设质量管理部、试验室，工程队设质量管理室，工班设质检员，逐级把好质量关。
(2）．加强质检、试验工作。在本合同组建工地实验室，并取得项目公司关于工地试验室的资格认证。
(3）．认真执行三检制度，即：自检、互检、工序交接检验制度，切实做好隐蔽工程的检查工作.
(4）．建立质量奖罚制度，对质量事故严肃处理，坚持四不放过：事故原因不明不放过，不分清责任不放过,没有改进措施不放过.相关责任人没受到处理不放过.
3。1.3做好方案优化
编制实施性施工组织设计、进度计划，优化施工方案，报监理工程师审定后实施。
（一）加强全过程的质量监控，严把操作质量关
（1) 确保所有进场材料的性能及技术指标符合标准,杜绝不符合质量标准的材料入场，从源头把好质量关。对进场的合格材料要分类堆放，做好标志,以防用错。
（2)做好施工机械的选型配套，使其性能满足施工及设计要求。
（3)选择最佳工艺参数，重要施工项目的工艺参数通过试验确定。
（4）做到质量信息化管理,用科学的方法控制好工程质量。
（二）隧道工程保证工程质量的技术措施
（1）进洞前对导线网进行复测，与设计不符时及时向监理工程师报告。
（2）施工支护应配合开挖及时进行，喷射砼厚度、锚杆方向、长度、抗拔力符合设计要求.
(3）在易发生坍塌、涌水、涌泥等地段应加强超前支护,按“短进尺、弱爆破、强支护、快封闭、勤量测、紧衬砌"的原则施工，最后做好背后注浆，以确保工程质量。
（4）加强监控量测，掌握围岩在开挖过程中的动态和支护结构的稳定状态，为施工提供全面、系统资料，以便及时调整支护参数，并采取相应的施工措施。
3.2 安全技术措施
张挂钢筋网施工时，安全员要全程跟班作业，对开挖面的稳定性进行评估并观察施工过程的围岩稳定性，为施工人员的人身安全做好警戒。安装台架周边要张挂防护网，固定在台架四角的护栏上。钢筋网张挂时,非操做人员要远离台架，尽量减少同时作业人员。钢筋网张挂过程中，张挂面下部要疏散其他施工人员.
3。4 环保水保措施
3.4.1 噪声
① 在施工阶段选用低噪声的机械设备和工法,选择低噪声的机具。
② 在距生活区较近的施工现场，对噪声源如空压机、铲车、卷扬机等采用吸声、隔音材料施做封闭隔声或隔声屏，使其对生活区的干扰降至规定标准。
③ 合理布局、优化作业方案和运输方案，减少对生活区的影响，减小噪声的强度和敏感点受噪声干扰的时间。
④ 自备发电机作隔声处理，有电力供应时不使用自备发电机。
3。4.2 水污染
① 根据不同施工地区排水网的走向和过载能力，选择埋设涵管、浆砌水沟的方式排放。
② 在工程开工前完成工地排水和废水处理设施的建设，保证工地排水和废水处理设施在整个施工过程的有效性，做到现场无积水、排水不外溢、不堵塞、水质达标。
③ 生产废水包括施工机械设备清洗的含油废水、洗车槽污水和砼养护冲洗水、砂石料冲洗与开挖土石方排水.含油废水用隔池去油污，含砂、石废水则由沉淀将其中固体物料沉淀.
④ 水沉淀处理措施为：生产废水，经过滤网过滤，通过污水管输入池中沉淀，并做除油处理。
⑤ 根据施工实际，考虑降雨特征,制定雨季、特别是暴雨期废水排放方案，并在需要时实施。
⑥ 施工现场设置专用油漆料库，库房地面做防渗漏处理，储存、使用、保管专人负责，防止油料跑、冒、滴、漏污染土壤、水体。
3.4.3 大气污染
① 对易产生粉尘、扬尘的作业面及装卸、运输过程，制定操作规程和洒水降尘制度，在旱季和大风天气适当洒水,保持湿度。
② 产生扬尘的作业、运输尽量避开敏感点和敏感时段（室外多人群活动的时候） 。
③ 水泥等易飞扬细颗粒散体物料罐内存放,堆料场、散装物料堆放场进行压实、覆盖。
文明施工和环境保护体系图
组长：项目经理
副组长：项目副经理、技术负责人
组员：综合部、安保部、工程部部长
各施工班组长、具体施工操作人员、劳务人员等
项目经理部文明施工和环境保护领导小组
施工队队长
综合、安保、工程部职员
班组兼职检查员

3。5安全保证措施
3.5。1 组织保证
成立安全领导小组，由项目经理任组长，副经理、安全长任副组长，组员由各有关部门组成；工区成立相应组织,设专职安全员，工班设兼职安全员，负责各项安全工作的落实，做到有组织、有计划地进行预测，预防事故的发生。
3。5.2 制度保证
①安全生产责任制
全面建立并制订责任终身制和安全逐级负责制。把安全责任目标层层分解，横向到职能部门，纵向到各级领导和每个职工,并逐级签订安全责任状，形成一级保一级，层层抓落实的安全生产责任保障体系。
②安全技术交底制
在开工前，对施工队伍做好详细的安全施工方案和安全技术措施，每道工序及时做好安全技术操作规程交底。
③安全教育制度
加强施工员的安全教育，使职工牢固树立“安全第一,预防为主”的意识，克服麻痹思想，组织职工有针对性地学习有关安全方面的规章制度和安全生产知识，做到思想上重视，生产上严格执行操作规程。各道工序都要进行专门安全操作技术培训，考试合格后方可持证上岗。各级各部门要经常进行有针对性的安全教育，使全体人员牢固树立“安全第一”的观念和提高自我保护能力。做到“三不伤害"（即：我不伤害我自己,我不伤害别人，我不被别人伤害) 。
④安全检查制度
坚持经常检查和定期检查相结合的形式，及时发现事故隐患，堵塞安全漏洞。项目部组织月检查，工班经常检查和职工相互监督。坚持以自查为主，互查为辅，边查边改的原则，主要查组织落实、制度落实、人员落实、安全隐患和现场施工安全管理。定期召开安全例会，分析安全生产形势，研究改进措施。
⑤施工用电安全管理制度
施工用电必须符合用电安全规程,施工现场电力线与其所经过的建筑物或工作地点保持安全距离,同时加大电线的安全系数。各种电动设备,必须有可靠的接地和防雷装置，严禁非专业人员动用。火工品要有专人负责管理，严格领发、清退手续.
⑥安全员跟班作业制度
安全人员要佩带“安全员”标志，只要现场有施工就必须有安全员在场，认真贯彻岗位责任制，查出问题及时报告，及时处理.
⑦安全警示制度
凡进入施工现场，必须戴安全帽，严禁穿拖鞋、光脚，且服从值班员指挥，遵守各项安全生产管理规定。
⑧落实事故处理报告制度
发生事故必须及时报告，及时处理，坚持“三不放过"的原则,即事故原因分析不清不放过,事故的责任者和群众没受到教育不放过，事故的责任者不得到严肃处理不放过。同时要找出事故原因.
项目经理部

工地试验室

工程技术部

物资设备部

各施工队

各工班

项目经理

总工程师

专业工程师

测量工程师

试验工程师

材料工程师

安全部

各施工队长

专职安全员

各工班班长

兼职安全员

安全工程师

安全部部长

安全体系图
8
