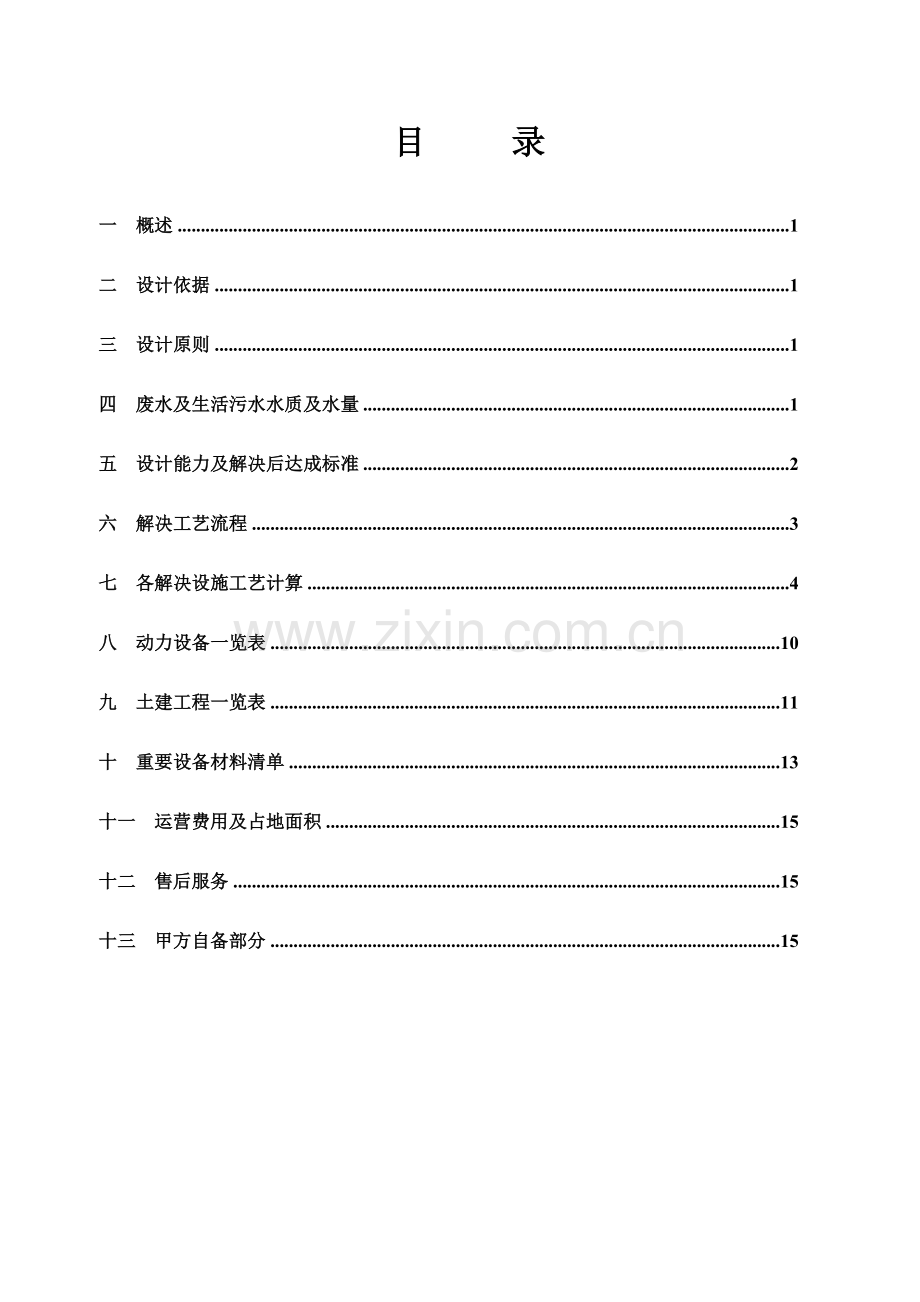

目 录
一 概述 1
二 设计依据 1
三 设计原则 1
四 废水及生活污水水质及水量 1
五 设计能力及解决后达成标准 2
六 解决工艺流程 3
七 各解决设施工艺计算 4
八 动力设备一览表 10
九 土建工程一览表 11
十 重要设备材料清单 13
十一 运营费用及占地面积 15
十二 售后服务 15
十三 甲方自备部分 15

一 概述
昆山同心电镀厂位于昆山市区,从事电镀加工。
该公司在生产过程中，将会产生一定量的电镀废水，若直接排放，将污染水源，对周边环境导致破坏，对人民的生活，工业的发展，对外的开放都会带来严重的影响,对经济建设极为不利,为此，该公司领导及上级环保主管部门对此十分重视,提出了该废水的治理规定。
本方案是针对上述废水治理工程所撰写的，现请该公司领导及上级环保主管部门审定，提出宝贵意见，以便在实行中纠正。
二 设计依据
1. 昆山同心电镀厂设计委托书；
2. 中华人民共和国国家标准《污水综合排放标准》(GB8978-96);
3. 电镀废水解决设计的国家标准；
4. 美国W.W埃肯费尔德编著《工业水污染控制》；
5. 我公司承建过同类废水解决工程的成功经验；
三 设计原则
本设计遵循如下原则进行工艺路线的选择和工艺参数的制定；
1. 治理工程应有适当的保险系数,各工艺参数的选择应略有富余；
2. 解决设施应具有较高的运营率，以较为稳定的解决手段完毕工艺规定；
3. 除满足工艺上的规定外，应尽量减少建设投资,减少运营费用,规定设备运营简朴、维修方便、操作管理和工人劳动条件好等；
4. 将工业废水与生活污水一并解决以减少污染源，提高解决效果；
5. 将废水分类进行单独解决，减少运营费用；
6. 在设计中采用进口设备、先进的微孔曝气系统及选用耐腐蚀材料，以提高解决效率和延长设备的使用寿命；
7. 为此后的发展规模留有余地。
四 废水及生活污水水质及水量
1、生产废水
项目生产废水重要来自电镀前解决过程中产生的酸碱废水、镀层漂洗废水、后解决废水及废镀液、废退镀液等。该公司提供的废水水质和水量如下。
序号
名 称
工艺废水产生量(m3/d)
重要污染物质

含量
（PPM）
备注
1
含铬废水
20
铬
40

2
含镍废水
220
镍
50

3
含铜废水
220
铜
50

4
COD废水
230
COD
500

5
酸碱废水
700
酸碱
PH=3

6
其他废水
100
氰、锌

五 设计能力及解决后达成标准
1. 设计能力:
根据该厂排放水量和实际规定，综合设计解决能力为1500m3/d，按二班制运营。
序号
名 称
废水量 (m3/d)
设计解决能力 (m3/h)
备注
1
含铬废水
20
1.5

2
含镍废水
220
14

3
含铜废水
220
14

4
COD废水
240
15
含部分生活污水
5
酸碱废水
700
44

6
其他废水
100
6.5

2. 解决后达成标准
⑴、 废水解决达成国家标准：
解决后的水质必须达成国家标准《污水综合排放标准》（GB8978-96）第一时间段中表一《第一类污染物最高允许排放浓度》与表四《第二类污染物最高允许排放浓度》中的一级标准：
Cr6+≤0.5mg/l
总Cr≤1.5mg/l
Cu2+≤0.5mg/l
总Ni≤1.0mg/l
Zn2+≤2mg/l
PH值：6-9
CODcr≤100mg/l
BOD5≤20mg/l
SS≤70mg/l
CN－≤0.5mg/l

六 解决工艺流程
1.污泥解决
E、镍系废水（220m3/d）
D、铜系废水（220m3/d）
C、酸碱废水（700m3/d）
B、COD废水（240m3/d）
A、铬系废水（20m3/d）
F、其他废水（100m3/d）

含氰、锌废水
含镍废水
含铜废水
酸碱废水
COD废水
含铬废水

曝气
调节池Ⅵ
曝气
调节池ⅤⅤⅤ
曝气
调节池Ⅳ
曝气
调节池Ⅲ
曝气
调节池Ⅱ
曝气
调节池Ⅰ

机械搅拌
P6
P5
P4
P3
P2
NaOH
机械搅拌
PH调整槽Ⅱ
P1
H2SO4
机械搅拌
PH调整槽I-A

NaOH
PH计

机械搅拌
PH调整槽ⅥⅥⅥⅥ
NaOH
PH计

PH调整槽Ⅴ
NaOH
PH计

机械搅拌
PH调整槽Ⅳ
NaOH
PH计

机械搅拌
PH调整槽Ⅲ
FeCL3
PH计
PH计

机械搅拌
NaCLO
ORP计
氧化反映槽
机械搅拌
PAM
絮凝槽Ⅴ
混凝槽
机械搅拌

FeCL3
机械搅拌
FeCL3

胶凝槽
机械搅拌
PAM

絮凝槽Ⅱ
机械搅拌
Na2S2O5
ORP计
还原反映槽

污泥

沉淀池Ⅴ
机械搅拌

PAM
絮凝槽Ⅲ
污泥

沉淀池Ⅱ
机械搅拌

NaOH
PH调整槽I-B

絮凝槽Ⅳ
沉淀池Ⅳ

PAM
机械搅拌
污泥

PH计

沉淀池Ⅲ
N、P
曝气

接触氧化池
PAM
机械搅拌
絮凝槽Ⅰ

镍计量

污泥

AM

铜计量

污泥
二沉池
污泥
沉淀池Ⅰ

铬计量

PH计

H2SO4
达标排放
计量
排放井
混合池

机械搅拌

6Kgf/m2 压缩空气
2.污泥解决
P7
一般污泥饼焚烧或砖
重金属污
专业厂商回收处置

压滤机Ⅰ
压力泥罐ⅠⅠ
污泥浓缩Ⅰ
沉淀池Ⅰ、Ⅱ、Ⅲ

污泥浓缩Ⅱ
沉淀池Ⅳ

重金属污泥饼回收
重金属污
专业厂商回收处置

P8
压滤机Ⅱ
压力泥罐Ⅱ

污泥浓缩池Ⅲ

沉淀池Ⅴ

滤液回调节池
上清液回调节池

七 各解决设施工艺计算
A 铬系废水解决系统（1.5m3/h）
1. 调节池I（1.5m3/h）
规格：5000×2023×3500mm
数量：1座
有效容积：25m3
停留时间：16h
材质：RC结构，内衬FRP
附件：废水泵、液位控制、空气搅拌
2. PH调整槽I-A
规格：800×800×1600 mm
数量：1座
有效容积：0.76m3
停留时间：30min
材质：不锈钢内衬FRP
附件：搅拌机、加药泵、PH计
3. 还原反映槽
规格：800×800×1600 mm
数量：1座
有效容积：0.76m3
停留时间：30min
材质：不锈钢内衬FRP
附件：搅拌机、加药泵、ORP计
4. PH调整槽I-B
规格：800×800×1600 mm
数量：1座
有效容积：0.76m3
停留时间：30min
材质：不锈钢内衬FRP
附件：搅拌机、加药泵、PH计

5. 絮凝槽I
规格：800×800×1600 mm
数量：1座
有效容积：0.76m3
停留时间：30min
材质：不锈钢内衬FRP
附件：搅拌机、加药泵
6. 沉淀池I
规格：1600×1600×4000mm
数量：1座
总表面负荷：0.58 m3/ m2.h
停留时间：3.5小时
材质：不锈钢内衬FRP
附件：导流桶、波水槽
B COD废水解决系统（15m3/h）
1. 调节池II（15m3/h）
有效容积：235m3
数量：1座
材质：RC结构，内衬FRP
停留时间：15h

附件：废水泵、液位控制、空气搅拌
2. PH调整槽II
规格： 2023×2023×2023 mm
数量：1座
有效容积：6.00m3
停留时间：24min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵
3. 絮凝槽II
规格： 2023×2023×2023 mm
数量：1座
有效容积：6.00m3
停留时间：24min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵
4. 沉淀池II
规格： 4500×4000×5000 mm
数量：1座
表面负荷：0.84 m3/m2.h
停留时间：3.0h
材质：RC结构，内衬FRP
附件：导流桶、波水槽

5. 接触氧化池
规格：4500×4000×5000mm
数量：2座
有效容积：145m3
附件：弹性填料、不锈钢填料架
材质：RC结构

6. 二沉池
规格： 4500×4000×5000mm
数量：1座
表面负荷：0. 84m3/m2.h
停留时间：3.0小时
材质：RC结构
附件：刮泥机、导流筒、波水槽及支架
C 酸碱废水（44m3/h）
1. 调节池III
有效容积：508m3
数量：1座
材质：RC结构，内衬FRP
停留时间：11h

附件：废水泵、液位控制、空气搅拌
2. PH调整槽III
规格：4000×3500×2023 mm
数量：1座
有效容积：21m3
停留时间：28min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵、PH计
3. 胶凝槽
规格：4000×3500×2023 mm
数量：1座
有效容积：21m3
停留时间：28min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵
4. 絮凝池III
规格：4000×3500×2023 mm
数量：1座
有效容积：21m3
停留时间：28min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵

5. 沉淀池III
规格：φ12023×4000mm
数量：1座
总表面负荷：0.40m3/m2.h
停留时间：3.5小时
材质：RC结构，内衬FRP
附件： 导流桶、刮泥机
D 铜系废水解决系统（14m3/h）
1. 调节池IV（14m3/h）
规格：13000×4500×3500mm
数量：1座
有效容积：146m3
停留时间：10h
材质：RC结构，内衬FRP
附件：废水泵、液位控制、空气搅拌
2. PH调整槽IV
规格：2023×1800×2023 mm
数量：1座
有效容积：5.4m3
停留时间：23min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵、PH计
3. 混凝槽
规格：2023×1800×2023 mm
数量：1座
有效容积：5.4m3
停留时间：23min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵
4. 絮凝槽IV
规格：2500×2023×2023 mm
数量：1座
有效容积：7.5m3
停留时间：32min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵
5. 沉淀池IV
规格：6000×6000×4000mm
数量：1座
总表面负荷：0.46m3/m2.h
停留时间：3.5小时
材质：RC结构，内衬FRP
附件：导流桶、 波水槽、刮泥机

E 镍系废水解决系统（14m3/h）
1. 调节池V（14m3/h）
规格：13000×5000×3500mm
数量：1座
有效容积：162m3
停留时间：11h
材质：RC结构，内衬FRP
附件：废水泵、液位控制、空气搅拌
2. PH调整槽V （20.5m3/h）
规格：2400×2023×2023 mm
数量：1座
有效容积：7.2m3
停留时间：21min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵
3. 絮凝槽V（20.5m3/h）
规格：3500×2023×2023 mm
数量：1座
有效容积：10.5m3
停留时间：31min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵
4. 沉淀池V（20.5m3/h）
规格：6000×6000×5000mm
数量：1座
总表面负荷：0.55m3/m2.h
停留时间：3.5小时
材质：RC结构，内衬FRP
附件：导流桶、 波水槽、刮泥机
F 其他废水解决系统（6.5m3/h）
1. 调节池VI（6.5m3/h）
规格：11500×5000×3500mm
数量：1座
有效容积：140m3
停留时间：20h
材质：RC结构，内衬FRP
附件：废水泵、液位控制、搅拌装置
2. PH调整槽VI
规格：2023×1500×1800 mm
数量：1座
有效容积：3.9m3
停留时间：36min
材质：RC结构，内衬FRP
附件：搅拌装置、加药泵、PH计
3. 氧化反映槽
规格：2023×1500×1800 mm
数量：1座
有效容积：3.9m3
停留时间：36min
材质：：RC结构，内衬FRP
附件：搅拌装置、加药泵、ORP计
4. 混合池（95m3/h）
规格：3000×3000×3000 mm
数量：1座
有效容积：25m3
停留时间：15min
材质：RC结构，内衬FRP
附件：搅拌机、加药泵、PH计
5. 取样井
规格：1500×1500×1500mm
数量： 1座
材质：RC结构，内衬防腐白色瓷砖
附件：超声波流量计、巴槽
G 污泥解决系统
1. 污泥浓缩池I
规格：4500×4000×4000mm
数量：1座
材质：RC结构，内衬FRP
有效容积：50m3
2. 污泥浓缩池II
规格：4500×4000×4000mm
数量：1座
材质：RC结构，内衬FRP
有效容积：50m3
3. 污泥浓缩池III
规格：500×4000×4000mm
数量：1座
材质：RC结构，内衬FRP
有效容积：60m3
4. 压力泥罐
规格：φ1000*3000mm
数量：2台
材质： A3钢衬FRP
附件：安全阀、压力表

5. 厢式压滤机
型号：XMZ70/1000-UB-I
数量：2台
过滤面积：70.00m2
滤室容积：1050L
泥饼含水率：70-75%
电机功率：1.50KW
附件：控制箱、污泥贮存斗
八 动力设备一览表
A 废水解决工程部分
序号
设备名称
型 号
性 能
数量
配套
功率
(kw)
装机
功率
(kw)
常用
功率
(kw)
1
废水泵P1
SE-25SK-3/4
Q： 50～100L/min
H：8-12m
2台
0.60
1.20
0.60
2
废水泵P2
SD40022L
Q：15m3/h H：8m
2台
1.50
3.00
1.50
3
废水泵P3
SL75052H
Q：45m3/h H：12m
2台
3.75
7.50
3.75
4
废水泵P4
SD40022L
Q： 15m3/h
H：8m
2台
1.50
3.00
1.50
5
废水泵P5
SD40022L
Q：15m3/h
H：8m
2台
1.50
3.00
1.50
6
废水泵P6
SD40012L
Q：8m3/h H：10m
2台
0.75
1.50
0.75
7
隔阂加药机
MB-50
50L/h
4台
0.24
0.96
0.96
8
隔阂加药机
MB-155PP
155L/h
10台
0.20
2.00
2.00
9
隔阂加药机
MB-320PP
320L/h
4台
0.20
0.80
0.80
10
三叶罗茨风机
SSR-125
Q：8.70m3/min
H：55Kpa
2台
15.0
30.00
15.00
11
厢式压滤机
XMZ-70/1000
S：70m2
2套
1.50
3.00
0.50
12
PH计

PH值0-14
8套
0.01
0.08
0.04
13
ORP计

-1999～+1999mv
2套
0.01
0.02
0.02
14
搅拌机
BLD-Ⅰ

4套
1.10
4.40
4.40
15
搅拌机
BLD-Ⅱ

9套
0.55
4.95
4.95
16
搅拌机
BLD-III

4套
0.37
1.48
1.48
17
刮泥机
ZXJ- I

2套
0.37
0.74
0.74
18
刮泥机
ZXJ- II

1套
0.55
0.55
0.55

合 计

68.18
41.04
故本设施总装机容量为68.18kw，常用功率为41.04kw，实际消耗功率为32.83kw。
九 土建工程一览表
序号
构筑物名称
规 格
（长×宽×高）mm
数量
结构类型
1
调节池Ⅰ（含铬）
5000×2023×3500
1座
钢筋砼玻璃钢环氧
2
调节池II（COD）
94m2×3500
1座
钢筋砼玻璃钢环氧
3
PH调整槽II
2023×2023×2023
1座
钢筋砼玻璃钢环氧
4
絮凝槽II
2023×2023×2023
1座
钢筋砼玻璃钢环氧
5
沉淀池II
4500×4000×5000
1座
钢筋砼玻璃钢环氧
6
接触氧化池
4500×4000×5000
2座
钢筋砼
7
二沉池
4500×4000×5000
1座
钢筋砼
8
调节池III（酸碱）
203 m2×3500
1座
钢筋砼玻璃钢环氧
9
PH调整槽III
4000×3500×2023
1座
钢筋砼玻璃钢环氧
10
胶凝槽
4000×3500×2023
1座
钢筋砼玻璃钢环氧
11
絮凝槽III
4000×3500×2023
1座
钢筋砼玻璃钢环氧
12
沉淀池III
φ12023×4000
1座
钢筋砼玻璃钢环氧
13
调节池Ⅳ
13000×4500×3500
1座
钢筋砼玻璃钢环氧
14
PH调整槽Ⅳ
2023×1800×2023
1座
钢筋砼玻璃钢环氧
15
混凝槽
2023×1800×2023
1座
钢筋砼玻璃钢环氧
16
絮凝槽Ⅳ
2500×2023×2023
1座
钢筋砼玻璃钢环氧
17
沉淀池Ⅳ
6000×6000×4000
1座
钢筋砼玻璃钢环氧
18
调节池Ⅴ（含镍废水）
13000×5000×3500
1座
钢筋砼玻璃钢环氧
19
PH调整槽Ⅴ
2400×2023×2023
1座
钢筋砼玻璃钢环氧
20
絮凝槽Ⅴ
3500×2023×2023
1座
钢筋砼玻璃钢环氧
21
沉淀池Ⅴ
6000×6000×4000
1座
钢筋砼玻璃钢环氧
22
调节池Ⅵ（含氰、锌废水）
11500×5000×3500
1座
钢筋砼玻璃钢环氧
23
PH调整槽Ⅵ
2023×1500×1800
1座
钢筋砼玻璃钢环氧
24
氧化反映池
2023×1500×1800
1座
钢筋砼玻璃钢环氧
25
混合池
3000×3000×3000
1座
钢筋砼玻璃钢环氧
26
取样井
1500×1500×1500
1座
钢筋砼结构内贴瓷砖
27
污泥浓缩池I
4500×4000×4000
1座
钢筋砼玻璃钢环氧
28
污泥浓缩池II
4500×4000×4000
1座
钢筋砼玻璃钢环氧
29
污泥浓缩池Ⅲ
5000×4000×4000
1座
钢筋砼玻璃钢环氧
30
综合机房
684m2
1座
钢结构
31
药品存放设施

1座
钢筋砼玻璃钢环氧
32
设备基础及防腐地坪

1套
钢筋砼玻璃钢环氧

十 重要设备材料清单
序号
设备名称
型 号
数量
备 注
1
P1
SE-25SK-3/4
2台
台湾
2
P2、P4、P5
SD40022L
6台
台湾
3
P3
SL75052H
2台
台湾
4
P6
SD40012L
2台
台湾
5
废水泵引水装置

6套
不锈钢
6
P7、P8
气动泵 T15（铝合金）
2套
美国WILDEN
7
隔阂加药机
MB-50
4台
意大利
8
隔阂加药机
MB-155
10台
意大利
9
隔阂加药机
MC-320
4台
意大利
10
三叶罗茨风机
SSR-125
2台
中日合资（含消声器）
11
厢式压滤机
XMZ-70/1000
2套
国产（含滤布）
12
污泥贮泥盘

2套
不锈钢内环氧防腐
13
PH计
PH值0-14
8套
台湾上泰
14
ORP计
PC-350
-1999~+1999mv
2套
台湾上泰
15
搅拌机
BLD-Ⅰ
4套
不锈钢轴、浆叶
16
搅拌机
BLD-Ⅱ
9套
不锈钢轴、浆叶
17
搅拌机
BLD-III
4套
不锈钢轴、浆叶
18
搅拌机支架

17套
不锈钢环氧防腐
19
刮泥机
ZXJ-Ⅰ
2套
不锈钢
20
刮泥机
ZXJ-Ⅱ
1套
不锈钢
21
压力泥罐
φ1000×3000
2套
A3钢内环氧防腐
22
微孔曝气器
KBB-215
70套
全套ABS
23
球形弹性填料
KS-1
108m3
SUS304填料架
24
沉淀池I、II、III、Ⅳ、Ⅴ、二沉池波水槽附件

6套
不锈钢环氧防腐
25
贮药桶
PT-6000L
3套
PE材质
26
加药桶
PT-500L
12套
PE材质
27
加药桶
PT-250L
6套
PE材质
28
药品卸载区附属设施
药品输送泵浦、快速接头、配管、废液承接盘。
2套
承接盘之废液应排至废水调节池，承接盘材质为SUS316L
29
就地控制箱

10套
西门子组件
30
主控制盘(涉及:相关内部配电设备,流程图板附灯号指示,警报盘)

1套
西门子组件
31
平台、钢梯、走道栏杆

A3钢防腐
32
管道

UPVC及镀锌管
33
各类阀门及配件

UPVC
34
动力及照明

35
空气搅拌装置

6套
UPVC
36
超声波流量计

1套
太仓发明电子
37
管道式流量计

3套

38
油漆防腐及辅料

39
格栅、格网

各1片

40
化验设备、仪器

1套

十一 运营费用及占地面积
A 废水解决工程运营费用：
运营费用涉及电费、人工费及药剂费，不涉及设施大修费及折旧费具体为：
1. 电费：本设施装机功率为68.18kw，常用功率为41.04kw，实际消耗功率为32.83kw，每度电费按1.00元计，则解决每吨废水的电费为0.35元。
2. 人工费：本设施操作工共4人，按日工资30元计，则解决每吨废水的人工费为0.08元。
3. 药剂费：废水中投加的药剂分别为氯化铁、氢氧化钠、硫酸、PAM、硫酸亚铁、N、P，次氯酸钠、估计每吨废水的药剂费用为2.60元。
合计解决每吨废水的药剂费用为3.03元/吨。
B 占地面积：本设施占地面积约为1600m2。
十二 售后服务
我公司从设计、施工、设备制造、安装、调试、培训和配合验收一条龙服务，工程质量达成优良，设备制造符合国家标准，标准设备采用先进的中外合资产品。
本公司宗旨：以一流的技术、一流的质量、一流的服务，并对产品实行三包，保证用户满意，本工程在一年内发现质量问题由我公司免费负责维修,(人为因素导致除外)并长期负责维修，如发现问题我司工程师在48小时内到达现场解决问题。
十三 甲方自备部分
1. 废水按类别引入各调节池及土建施工;
2. 一次测电源接至控制箱;
3. 自来水接至废水解决区域;
4. 排放水接至排放口;
5. 6Kg/cm2 的气源接至废水解决区域；
6. 施工时提供水、电；
苏州市环境工程有限公司
二○○三年十月二十八日
