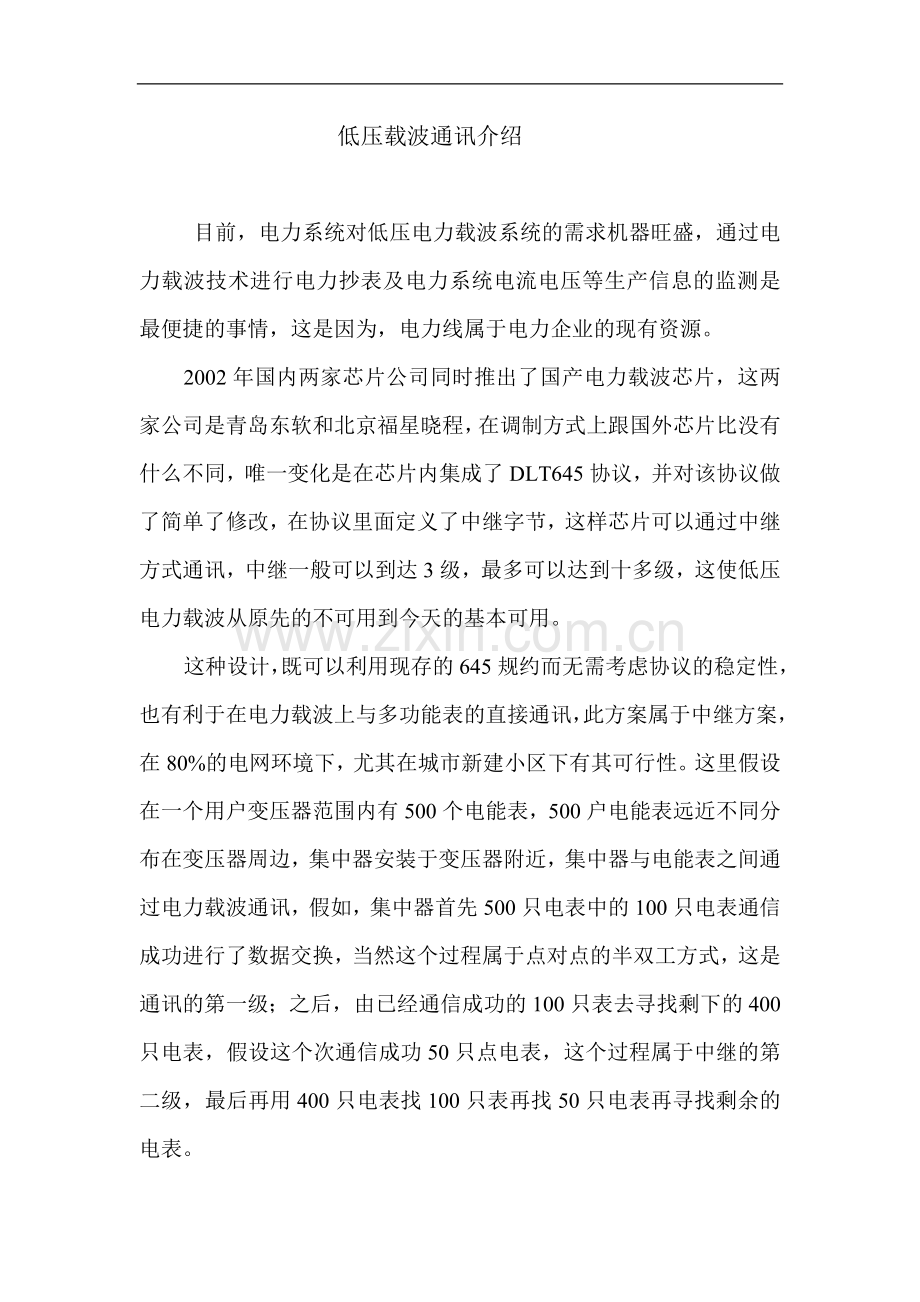

低压载波通讯介绍

目前，电力系统对低压电力载波系统的需求机器旺盛，通过电力载波技术进行电力抄表及电力系统电流电压等生产信息的监测是最便捷的事情，这是因为，电力线属于电力企业的现有资源。
2002年国内两家芯片公司同时推出了国产电力载波芯片，这两家公司是青岛东软和北京福星晓程，在调制方式上跟国外芯片比没有什么不同，唯一变化是在芯片内集成了DLT645协议，并对该协议做了简单了修改，在协议里面定义了中继字节，这样芯片可以通过中继方式通讯，中继一般可以到达3级，最多可以达到十多级，这使低压电力载波从原先的不可用到今天的基本可用。
这种设计，既可以利用现存的645规约而无需考虑协议的稳定性，也有利于在电力载波上与多功能表的直接通讯，此方案属于中继方案，在80%的电网环境下，尤其在城市新建小区下有其可行性。这里假设在一个用户变压器范围内有500个电能表，500户电能表远近不同分布在变压器周边，集中器安装于变压器附近，集中器与电能表之间通过电力载波通讯，假如，集中器首先500只电表中的100只电表通信成功进行了数据交换，当然这个过程属于点对点的半双工方式，这是通讯的第一级；之后，由已经通信成功的100只表去寻找剩下的400只电表，假设这个次通信成功50只点电表，这个过程属于中继的第二级，最后再用400只电表找100只表再找50只电表再寻找剩余的电表。

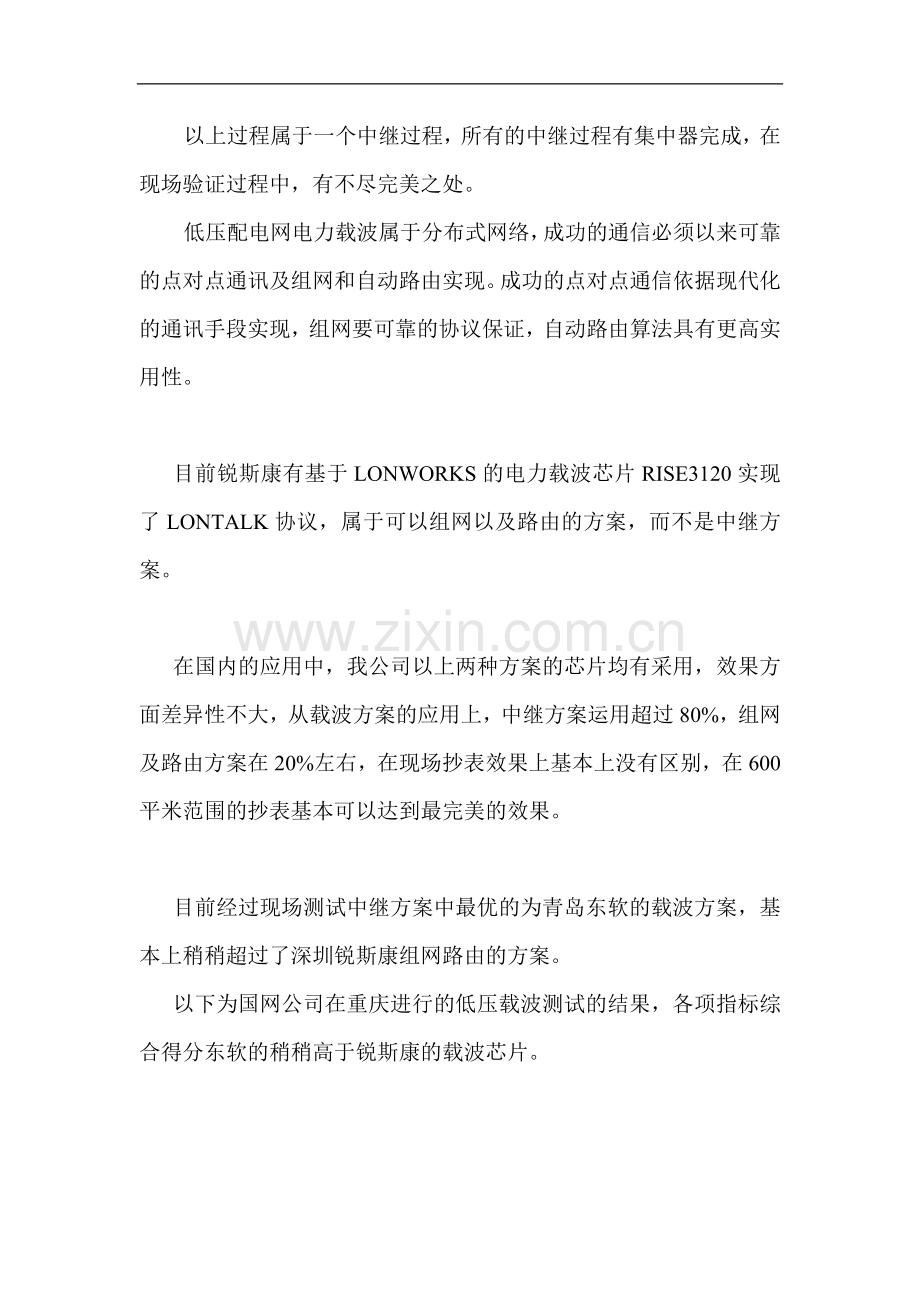

以上过程属于一个中继过程，所有的中继过程有集中器完成，在现场验证过程中，有不尽完美之处。
低压配电网电力载波属于分布式网络，成功的通信必须以来可靠的点对点通讯及组网和自动路由实现。成功的点对点通信依据现代化的通讯手段实现，组网要可靠的协议保证，自动路由算法具有更高实用性。

目前锐斯康有基于LONWORKS的电力载波芯片RISE3120实现了LONTALK协议，属于可以组网以及路由的方案，而不是中继方案。

在国内的应用中，我公司以上两种方案的芯片均有采用，效果方面差异性不大，从载波方案的应用上，中继方案运用超过80%，组网及路由方案在20%左右，在现场抄表效果上基本上没有区别，在600平米范围的抄表基本可以达到最完美的效果。

目前经过现场测试中继方案中最优的为青岛东软的载波方案，基本上稍稍超过了深圳锐斯康组网路由的方案。
以下为国网公司在重庆进行的低压载波测试的结果，各项指标综合得分东软的稍稍高于锐斯康的载波芯片。

附：重庆电力公司载波通讯现场测试报告.doc
