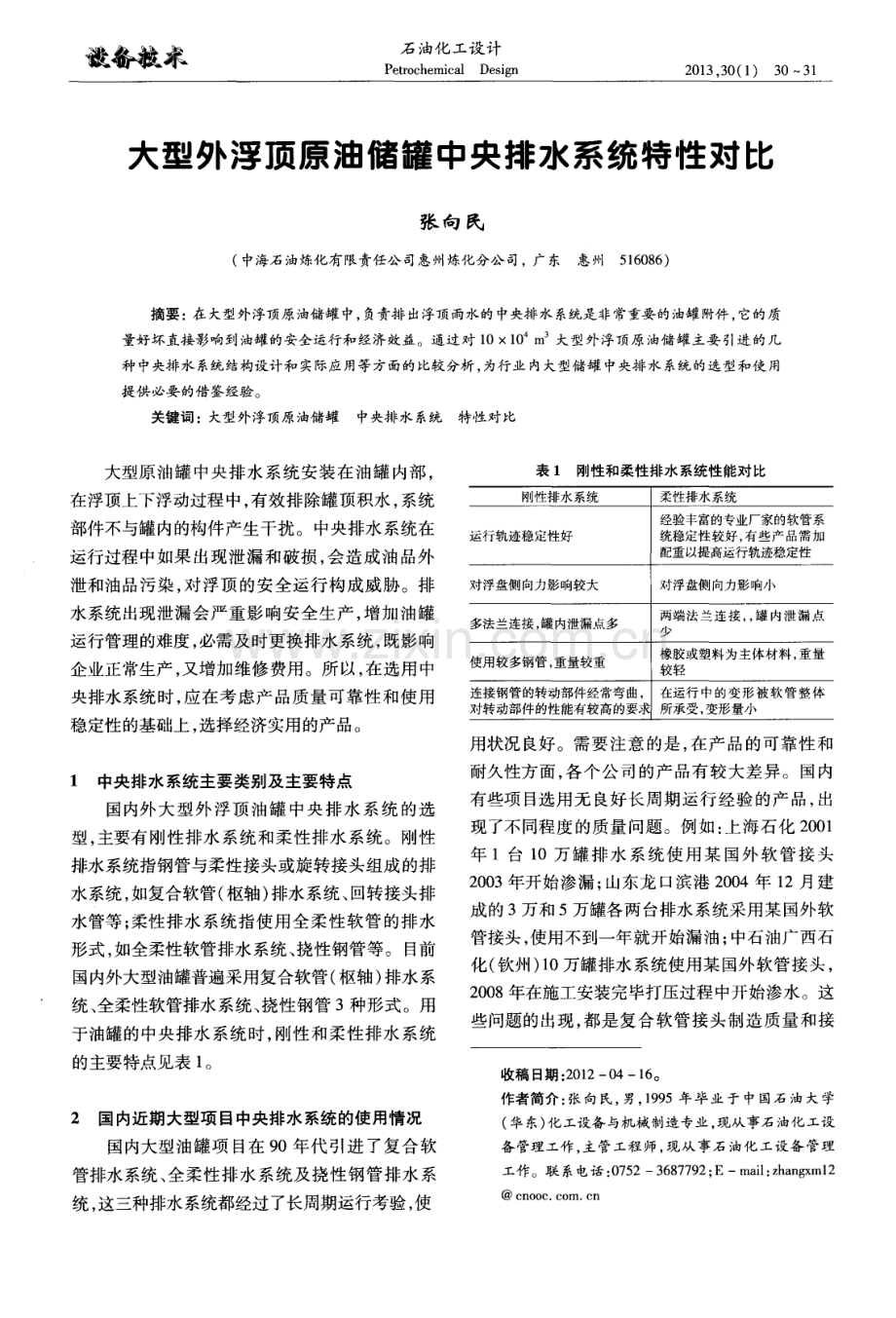

旖 石 油 化 工 设 计 P e t r o c h e mi c a l De s i g n 大型外浮顶原油储罐 中央排水系统特I生对 比 张 向 民 ( 中海石油炼化有限责任公司惠州炼化分公司， 广东 惠州 5 1 6 0 8 6 ) 摘要： 在大型外浮顶原油储罐中， 负责排出浮顶雨水的中央排水系统是非常重要的油罐附件， 它的质 量好坏直接影响到油罐的安全运行和经济效益。通过对 1 01 0 m 。大型外浮顶原油储罐主要引进的几 种中央排水系统结构设计和实际应用等方面的比较分析， 为行业内大型储罐中央排水系统的选型和使 用 提供 必要 的借鉴经验。 关键词：大型外浮顶原油储罐 中央排水系统特性对比 大型原油罐中央排水 系统安装在油罐 内部 ， 在浮顶上下浮动过程 中， 有效排除罐顶积水 ， 系统 部件不与罐内的构件产生干扰。中央排水系统在 运行过程中如果 出现泄漏 和破损 ， 会造成油 品外 泄和油品污染 ， 对 浮顶 的安全运行构成威胁 。排 水系统出现泄漏会严重影 响安全生产 ， 增加油罐 运行管理的难度 ， 必需及时更换排水系统 ， 既影响 企业正常生产 ， 又增加维修费用。所以， 在选用 中 央排水系统时 ， 应在考虑产 品质量可靠性和使用 稳定性的基础上 ， 选择经济实用的产品。 1 中央排水系统主要类别及主要特点 国内外 大型外 浮顶油罐 中央排水 系统 的选 型， 主要有刚性排水系统和柔性排水系统。刚性 排水系统指钢管与柔性接头或旋转接头组成 的排 水系统 ， 如复合软管( 枢轴) 排水系统、 回转接头排 水管等 ； 柔性排水 系统指使用全柔性软管 的排水 形式 ， 如全柔性软管排水系统、 挠性钢管等。 目前 国内外大型油罐普遍采用复合软管( 枢轴 ) 排水系 统、 全柔性软管排水系统 、 挠性钢管 3种形式 。用 于油罐的中央排水 系统时 ， 刚性 和柔性排水 系统 的主要特点见表 1 。 2 国内近期大型项 目中央排水 系统的使用情况 国内大型油罐项 目在 9 O年代 引进 了复合软 管排水系统 、 全柔性排水系统及挠性钢管排水系 统 ， 这三种排水系统都经过了长周期运行考验 ， 使 表 1 刚性和 柔性排水 系统性能对比 刚性排水系统 柔性排水系统 经验丰富的专业厂家的软管系 运行轨迹稳定性好 统稳定性较好 ， 有些产 品需加 配重以提高运行轨迹稳定性 对浮盘侧 向力影响较大 对浮盘侧向力影响小 两端法 兰连 接 ， ， 罐 内泄漏 点 多法兰连接 ，罐 内泄漏点多 少 橡胶或塑料为 主体 材料 ， 重量 使用较 多钢管 ，重量较重 较轻 连接钢管的转动部件经常弯曲 ， 在运行 中 的变形 被软 管 整体 对转动部件的性能有较高的要求 所承受 ， 变形量小 用状况良好。需要注意 的是 ， 在产 品的可靠性和 耐久性方面 ， 各个公 司的产 品有较大差异。国内 有些项 目选用无 良好长周期运行经验 的产品 ， 出 现了不同程度 的质量 问题。例如 ： 上海石化 2 0 0 1 年 1台 1 0万罐 排水 系统使 用某 国外 软管 接头 2 0 0 3年开始渗漏； 山东龙 口滨港 2 0 0 4年 1 2月建 成的 3万和 5万罐各两台排水系统采用某 国外软 管接头 ， 使用不到一年就开始漏油 ； 中石油广西石 化 ( 钦州 ) 1 0万罐排水 系统使用某国外软管接头 ， 2 0 0 8年在施工安装完毕打压过程中开始渗水 。这 些问题的出现 ， 都是复合软管接头制造质量和接 收稿 日期 ： 2 0 1 2 0 41 6 。 作者简介 ： 张向 民， 男， 1 9 9 5年毕 业 于 中 国石 油 大 学 ( 华东) 化工设备与机械制造专业， 现从事石油4 -Y - 设 备管理工作， 主管工程师， 现从事石油化工设备 管理 工作 。联 系电话 ： 0 7 5 2 3 6 8 7 7 9 2 ； Em a i l ： z h a n g x m1 2 c n o o c c 0 m e n 石 油 化 工 设 计 2 0 1 3 年第1 期( 第3 0 卷) 2 7 构架式压缩机基础的静力计算 基础各构件的静力计算时 ， 应考虑永久荷载 、 可变荷载、 偶然荷载 ( 电机 的短路力矩 ) 、 当量荷 载。各构件的内力 ， 一般可将每一种荷载情况分 别进行计算 ， 然后将其 中最不利的荷载情 况进行 组合 ， 作为验算断面大小及配筋之用。 荷载组合 ： 1 ) 基本组合 ： 永久荷 载、 可变荷 载 和当量荷载( 只考虑单 向作用) ； 2 ) 偶然组合 ： 永久 荷载、 可变荷载 、 当量荷载 1 4 ( 只考虑单向作用 ) 和偶然荷载 ； 3 ) 临时组合 ： 永久荷载 、 安装荷载( 仅 用于设备检修及安装时对顶板强度的验算) 。 计算基础底板强度 和地基承载力验算 时， 不 考虑当量荷 载。仅考 虑永久荷载 ， 基础的地基承 载力的验算须符合下式要求 ： P 仪 式 中： P 基础底面平均静压力设计值 ， ( k P a ； ，地基承载力的动力折减系数 ， 取0 8 ； 一 地基承载力设计值 ， k P a 。 验算基组的总重心与基础底面的形心在座标 、y轴两个方 向的偏心距 ， 其偏心距和平行偏心 方向的基础边长之比不应超过 3 。 2 8 基础的配筋要求 纵横梁和柱子的配筋 应该按计算确定 ， 且柱 子纵 向钢 筋 直径 为 + 1 82 5 m m， 总配 筋 率 取 0 8 1 3 ； 顶板的梁 区域内， 上下主筋直径为 + 1 8 2 5 m m， 总配筋率取 0 5 0 7 ； 顶板的 板区及基础底板配筋上下网格配置， 钢筋直径为 + 1 61 8 m m， 间距 2 0 0 2 5 0 mm； 沿顶板底板侧边 应配置构造钢筋 ， 钢筋直径为 + 1 6 mm， 间距 2 5 0 3 0 0 mm 参考文献 ： 1 S H 3 0 9 11 9 9 8石油化工压缩机基础设计规范 s 北京 ： 中 国石油化工 总公司勘察设计院 1 9 9 8 2 G B 5 0 0 4 01 9 9 6动力机 器基础设 计规范 s 北京 ： 中 国计 划出版社 1 9 9 7 ( 上接第 3 1页) 的不锈钢骨架及防漏的热塑性塑料套构成， 内层骨 架可以弯 曲， 外层热塑性套管 系在骨架外挤制形 成 ， 与刚性管法兰连接， 构成整套排水系统。其各 层次的结构设计使软管有如钢般坚 固， 也有橡胶管 的柔性。当软管弯曲时， 各层独立不须依赖的特性 使层与层之间不互相摩擦 ， 能抗过度弯 曲， 也能承 受高碾压、 高液压与蜷缩等， 能长时间运输多种液 体 ， 气体与燃料等。挠性钢管结构形式见图 4 。 图4 挠性钢管结构示意 挠性钢管排水系统的主要特点 ： 1 ) 排水管全 长度一次连续敷设 ， 无 中间连接器 ， 两端 法兰连 接 ， 罐内泄露点少 ； 2 ) 排水管不需加配重 ， 运行轨 迹稳定 ； 3 ) 挠性钢管具有 良好 刚性 ， 稳定性好 ， 性 能比较可靠 ， 价格较贵 。 挠性钢管结构紧凑、 结实 ， 使用可靠性的关键 在挠性管两端 与法 兰连接处 的性能 ， 专业制造商 可做挠性管疲劳次数实验及法兰安装质量检测。 综上所述 ， 这 3种排水系统都是 目前先进 的 排水 系统 ， 经过了长周期 的运行考验， 在选用时应 选择制造技术先进 、 有长期 良好业绩的制造商 ， 在 制造过程中抓好材料检验 、 压力试 验等质量控制 点 ， 这是整个 中央排水系统长寿命 安全使用 的保 证 ， 对于油罐的安全运行也非常重要。 藩 壤 北京市今年将关停 2 0 0家高污企业 北京市经信委2 0 1 3年 2月4日消息， 2 0 1 3年全市还将通过关停退出2 0 0余家高排放企业、 推动全市开发区5 0 0蒸吨 燃煤锅炉改造等方式， 推动工业大气污染的治理。据悉， 2 0 1 2年主要关停的2 0 0家企业集中在建材、 化工、 铸造、 电镀等行 业， 其中化工行业占约 1 5 。 2 0 1 30 2 0 6
