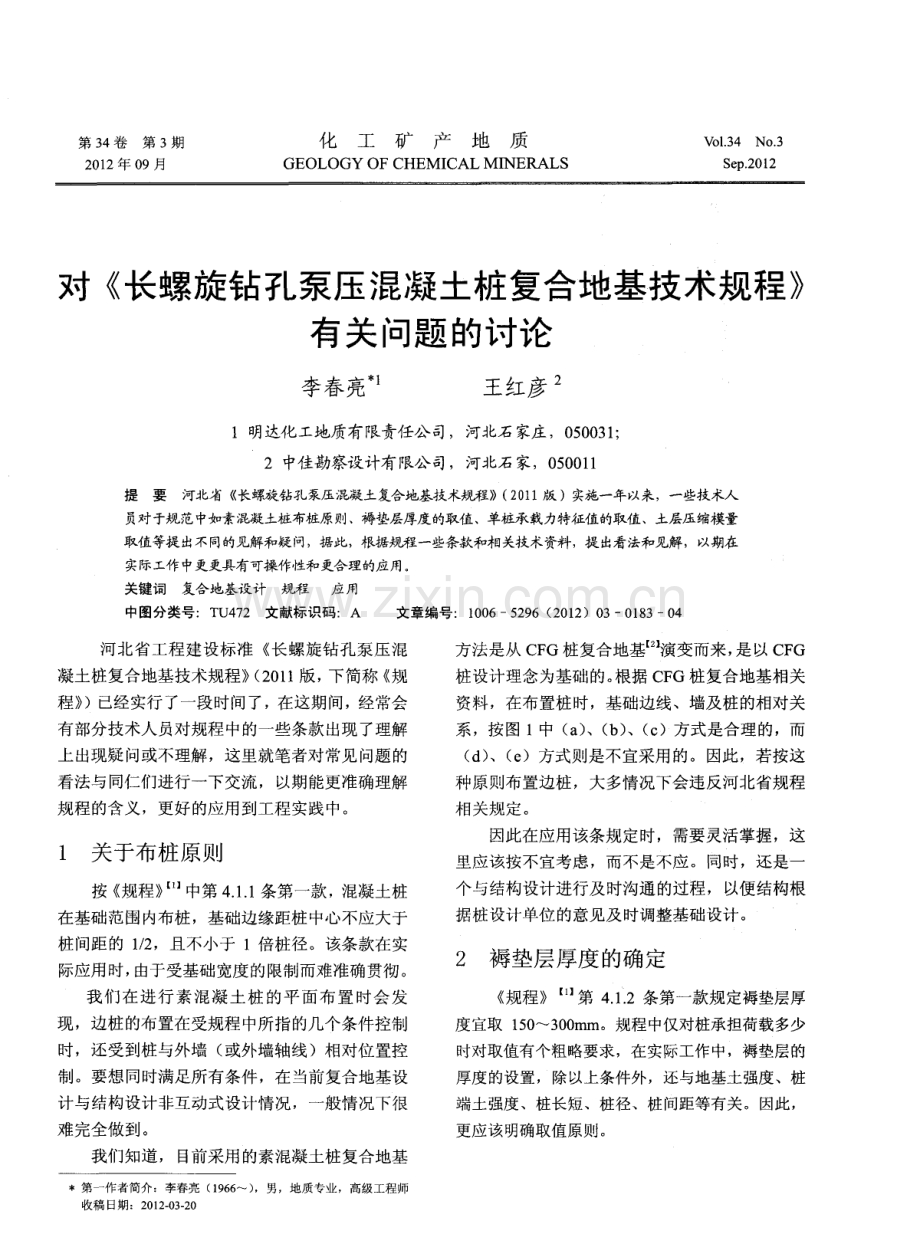

第 3 4卷第 3 期 2 0 1 2年 0 9月 化工矿产地质 GEOL0GY OF CHEM I CAL M I NERALS 、 ，o1 3 4 NO3 Se p201 2 对 长螺旋钻孔泵压混凝土桩复合地基技术规程 有关问题的讨论 李春亮 王红彦 2 l明达化工地质有限责任公司，河北石家庄，0 5 0 0 3 1 ； 2中佳勘察设计有限公司，河北石 家，0 5 0 0 1 1 提要河北省 长螺旋钻孔泵压混凝土复合地基技术规程) ) ( 2 0 1 1版 )实施一年以来，一些技术人 员对于规范中如素混凝土桩布桩原则、褥垫层厚度的取值、单桩承载力特征值的取值、土层压缩模量 取值等提出不同的见解和疑问，据此，根据规程一些条款和相关技术资料，提 出看法和见解，以期在 实际工作中更更具有可操作性和更合理的应用。 关键词复合地基设计规程 应用 中图分类号：T U 4 7 2 文献标识码：A 文章编号 ：1 0 0 65 2 9 6( 2 0 1 2 )0 3一 叭 8 3 0 4 河北省工程建设标准 长螺旋钻孔泵压 混 凝土桩复合地基技术规程( 2 0 1 l 版， 下简称 规 程 )已经实行了一段时间了，在这期间，经常会 有部分技术人员对规程 中的一些条款出现了理解 上 出现疑问或不理解，这里就笔者对常见 问题的 看法与 同仁们进行一下交流 ，以期能更准确理解 规程的含义 ，更好 的应用到工程实践中。 1 关 于布桩 原则 按 规程 川 中第 4 1 1 条第一款，混凝土桩 在基础范围内布桩 ，基础边缘距桩中心不应大于 桩 间距的 1 2 ，且不小于 1倍桩径。该条款在实 际应用时， 由于受基础宽度的限制而难准确贯彻 。 我 们在进行 素混凝土桩 的平面布 置时会 发 现 ，边桩的布置在受规程中所指的几个条件控制 时，还受到桩与外墙 ( 或外墙轴线)相对位置控 制 。要想同时满足所有条件 ，在 当前复合地基设 计与结构设计非互动式设计情况，一般情况下很 难完全做到。 我们知道， 目前采用的素混凝土桩复合地基 第一作者简介：李春亮 ( 1 9 6 6 ) ，男，地质专业，高级工程师 收稿日期：2 0 1 2 0 3 2 0 方法是从 C F G桩复合地基 演变而来， 是以 C F G 桩设计理念为基础的。 根据 C F G桩复合地基相关 资料，在布置桩时，基础边线、墙及桩的相对关 系，按图 1中 ( a ) 、( b ) 、( C )方式是合理的，而 ( d ) 、( e )方式则是不宜采用的。因此 ，若按这 种原则布置边桩 ，大多情况下会违反河北省规程 相关规定。 因此在应用该条规定时，需要灵活掌握，这 里应该按不宜考虑，而不是不应 。同时，还是一 个与结构设计进行及时沟通的过程，以便结构根 据桩设计单位的意见及时调整基础设计。 2 褥垫层厚度的确定 规程 第 4 1 2条第一款规定褥垫层厚 度 宜取 1 5 0 3 0 0 m m。规 程中仅对桩承担荷载 多少 时对取值有 个粗 略要求，在 实际工作 中，褥垫层 的 厚度 的设置，除 以上条件 外，还 与地基土 强度 、桩 端土强度、桩长短、桩径 、桩间距等有 关。因此 ， 更应 该明确 取值 原则。 化工矿产地质 2 0 1 2年 外 墙 口 口 口 口 口 口 _ I 基础 雾 雾 ，桩 外墙 口 口口 口 口 口 口 口口 基础 ： 。 、 r 、 ，桩 外墙 口 口 口 口 口 口 口 口 口 _ _ 基础 瑚： 外墙 口 口 口 口 口 口 口 口口 基础 。： - 、 、 一 ， 、 ： ，桩 ( a ) ( b ) ( c ) ( d ) ( e ) 图 1 桩的布置方式图 Fi g 1 Ar r a n ge m e nt d i a g r a m o f pi l e 根据有关资料 ， 褥垫层厚度一般宜按桩径 值进行检测 ， 存在的风险过大， 也是不尽合理的。 的 0 4 0 6 倍取值，且厚度取值时宜按以下原则： 增加发挥系数的原因，就是考虑到这个值不可能 ( 1 )短桩宜厚，长桩宜薄； 完全充分得到发挥，再者它也不是我们在设计时 ( 2 )桩间距大宜厚 ，间距 小宜 薄； ( 3 )桩径大宜厚 ，桩径 小宜薄 ； ( 4 )地基土强度 高宜厚 ，低宜 薄； ( 5 )桩端土强度高宜厚，低宜薄等 。 3 复合地基承载力特征值计算时发 挥系数及检测 3 1 单桩承载力发挥系数 ( a) ： 根据 规程 u 第 4 3 1条、4 3 2条，在计 算复合地基承载力特征值时，对于采用公式计算 所得的单桩承载力特征值时 ，规程中给 出了一个 发挥系数 。按其解释 ，是考虑了单桩与群桩工 作状态不 同带来的差别及褥垫层对单桩承载力发 挥的影响。对于单位承载力的发挥 ，不仅是受以 上因素影响，还受其他多种因素影响： ( 1 ) 地层条件变化： 考虑到地层不可预见的 变化的影响、地下水的影响、桩端土质情况等。 ( 2 ) 施工因素影响：包括桩径偏差、桩长偏 差、 桩身缺陷、 桩端沉渣 以及施工操作的影响等。 因此 ，这个发挥系数受多种因素制约。这也 就涉及到单桩承载力检测 的问题，当按理论计算 使用值。因此 ， 在进行单桩承载力特征值试验时， 应按折减后的值 ( R C c )进行检测，也就是扣除 了多种不利因素的影响，实际可以达到的值。 3 2 桩间土承载力发挥系数 ( ) ： 对于桩间土承载力发挥系数 的取值，本 次 规程修订时，其取值范围为 0 7 5 0 9 。而 我们在设计计算时，不只考虑到桩间土分担荷载 的影响，还应该考虑到地区经验问题 。另外， 目 前的勘察单位水平参差不齐，就同一个地区同一 层土地基土强度指标的给定值差别 比较大，有的 太保守( 比如人为因素把承载力提得很低 ) ， 因此， 应该把这些因素考虑进去，也就是可采用 0 7 5 1 0的取值范围， 根据设计、 施工单位本身的技术 水平和经验取值进行设计 ，更符合客观情况。 4 地基变形计算桩间土压缩模量取值 根据 规程 第 4 - 3 6条的条文说明， 在进 行复合模量计算时，桩间土模量原则上按天然地 基承载力所对应的压力段取值 ，一般可按 1 0 0 t 2 0 0 k P a的模量取值。 建筑地基基础设计规范 中，计算变形 第 3期 李春亮王红彦 ： 对 长螺旋 钻孔泵压 混凝土桩复合地基技术规程 有关 问题 的讨论l 8 5 时是取 白重压力一 白重压力+ 附加压力段 。分析 其原因，应该是考虑到按后者取值计算出的值对 于一定地区的实际值偏小。若按前者取值计算， 对于石家庄地区来说 ，由于以砂土居多，不论取 那一个值，结果相关不多，但对于较软弱土，比 如邢台、沧州等地区，计算结果相差很大 ，就会 存在计算结果过于保守，而为了满足变形要求人 为的提高混凝土的面积置换率，造成浪费。 笔者认为，我们应该仍按国标规定要求计算 沉降，而在计算变形时，对于沉降经验系数，我 们可根据当地经验取值，不一定非得按规范推荐 值取值。我们可以根据以往设计的结果与建筑物 变形观测结果对 比，找出地区经验值做为本地区 计算的沉降经验系数 。 另外 ，关于复合土层的压缩模量在计算时， 当天然土压缩模量 比较大时，造成按规程公式计 算的复合地基压缩模量偏大，有的达到 1 0 0 MP a 以上，这就不太合理了，因此 ，在计算时，也应 该限定一下复合土层压缩模量最大采用值，如何 确定，也宜根据当地经验确定。 5 混凝土材料取样数量 规程 n 第 5 2 5条规定， 每台班制作一组 混凝土试块，在 建筑地基处理技术规范 中 则为每台机械一天应做一组试块 。说明 规程 比行 标更严格 了，实际 问题 中一个 台班 如何控 制 ?按理论 8 h一个台班还是实际安排的台班? 因为， 目前做施工时，多是 1 2 h一个台班 ( 组 ) 的。再者，应该针对采用的施工工艺提出具体的 要求，比较采用质量稳定的预拌混凝土即可，而 采用现场搅拌的混凝土应该增加取试块数量。因 此，建议按 建筑地基基础工程质量验收规范 关于桩基础混凝土取试块规定，每台班不少于一 组，且每 5 0 m 不小于一组的要求，对质量的控 制更合理些。 6 动测法检测数量 按规程 的第 6 2 5条，对于一般工程，采 用动测法检测桩的完整性抽检数量不少于 1 0 ， 而在 建筑地基基础工程质量验收规范中为 2 0 ，是一个矛盾点，因此 ，本条应该按国标 中 验收要求控制 ，即不低于 2 0 的要求。 以上针对 目前在 规程使用过程中遇到的 一 些实际问题 ，在这里和大家进行探讨，以期在 使用 中更合理和有针对性。 参 考 文 献 1 D B1 3( J ) T 1 2 3 2 0 1 l长螺旋钻孔泵压混凝土桩复合地基技术规程I S 河北省住房和城乡建设厅，2 0 1 1 2 闰明礼 ，张东刚 C F G桩复合地基技术及工程 实践 ( 第 二版 )【 M 北京 ：中 国水利水 电出版社，2 0 0 6 3 G B 5 0 0 0 7 2 0 0 2建筑地基基础设计规范 s 北京：中国建筑工业出版社，2 0 0 2 4 J GJ 7 9 2 0 0 2 建筑地基处理技术规范 s 北京：中国建筑工业出版社，2 0 0 2 THE DI S CUS S I ONS OF P RoBLEM S oN TECHNI CAL S PECI FI CATI oN FoR CoM PoS I TE FoUNDATI oN oF LoNG S CREW DRI LLI NG CAS T I N PLACE P I LE Li Ch u nl i a n g W a n g Ho n g ya n 2 l 8 6 化工矿产地质 2 0 1 2 l 。Mi n g d a c h e mi c a l g e o l o g y C o L t d t S h ij i a z h u a n g，He b e i ，0 5 0 0 3 1 ，C h i n a 2 Z h o n g fi a d e s i g n C o L t d ，S h ij i a z h u a n gHe b e i。0 5 0 0 1 1 。C h i n a Abs t r a c t On e y e a r S i n c e T h e ( T e c h n i c a l s p e c i fi c a t i o n f o r c o mp o s i t e F o u n d a t i o n o f l o n g s c r e w d r i l l i n g c a s t i n - p l a c e l e ( 2 0 1 1 )o f He b e i p r o v i n c e ，s o me t e c h n i c i a n s f o r s p e c i f i c a t i o n i n t h e a s c o n c r e t e p i l e p r i nc i p l e s ， a nd m a t t r e s s t h i c kn e s s ， a nd s i n g l e pi l e ho s t e d f o r c e， a n d s o i l c o mpr e s s i o n di e v o l u m e t a ke v a l u e， ma d e d i ff e r e n t o f o p i n i o n a n d q u e s t i o n s ，a c c o r d i n g l y，a c c o r d i n g t o p o i n t s o me a r t i c l e s a n d r e l a t e d t e c h n o l o g y i n f o r ma t i o n ， ma d e v i e ws a n d o p i n i o n， wi t h a v i e w t o i n a c t u a l wo r k i n t h e mo r e mo r e h a s c a l l o p e r a t i o n s e x u a l a n d mo r e r e a s o n a bl e o f a p p l i c a t i o n Ke y wor d s ：d e s i g n o fCFG， s t a nd a r d s ， a p pl i c a t i o n ( 上接 1 7 7页 ) 参 考 文 献 1中国地质大学信息学院 MA P G I S地理信息系统实用教程 M 武汉：中国地质大学出版社，2 0 0 0 DI S CUS S I ON ON THE APPLI CATI oN oF ENTI TY PARAM ETERS AND ATTRI BUTES oF M APGI S I N GEoLoGI CAL M AP KI NG Ni u Gui z h i Z h e n g z h o u Ge o l o g i c a l I n s t i t u t e o f C h i n a C h e mi c a l G e o l o g y a n d Mi n e B u r e a u ， Zhe n g z h o u-He n a n， 45 0 01 1- Ch i na A b s t r ac t MAP G I S i s a g e o g r a p h i c i n f o r ma t i o n s y s t e m ( GI S ) ， wi d e l y u s e d i n g e o l o g i c a l u n i t s e s p e c i a l l y i n ma p ma k i n g Ge o l o g i c a l ma p ma k i n g i s a v e r y c u mb e r s o me p r o c e s s MAP GI S i s h a n d y t o s t r e a ml i n e t h e c u mb e r s o me p r o c e s s I t c a n b e e a s y t o i n t e r p o l a t e t h e s tra t a c o l o r b y u s i n g t h e c o mme n t o f p o i n t a n d s u r f a c e e n t i t y a n d t h e r e l a t i o n s h i p o f a t tr i b u t e s a n d p a r a me t e r s ， a n d e a s y t o h o o k t h e g e o l o c a t i o n i n f o r ma t i o n t o b e e n t i ty a t t r i b u t e s b y u s i n g p r o j e c t i o n p a r a me t e r s Ke y wo r d s ： p r o j e c t i o n ，e n t i t y ，c o mme n t ，p a r a me t e r s ，a t t r i b u t e
