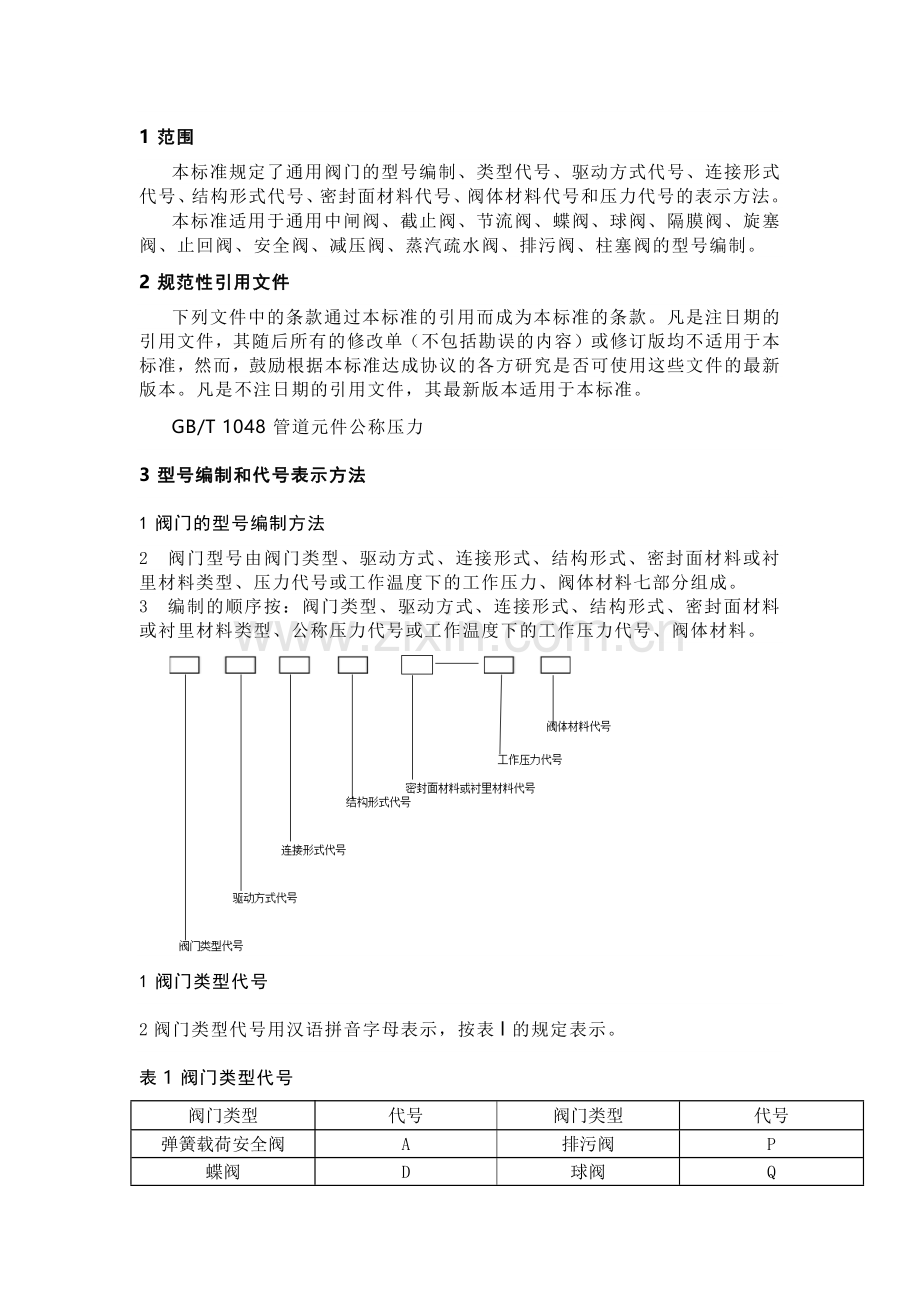

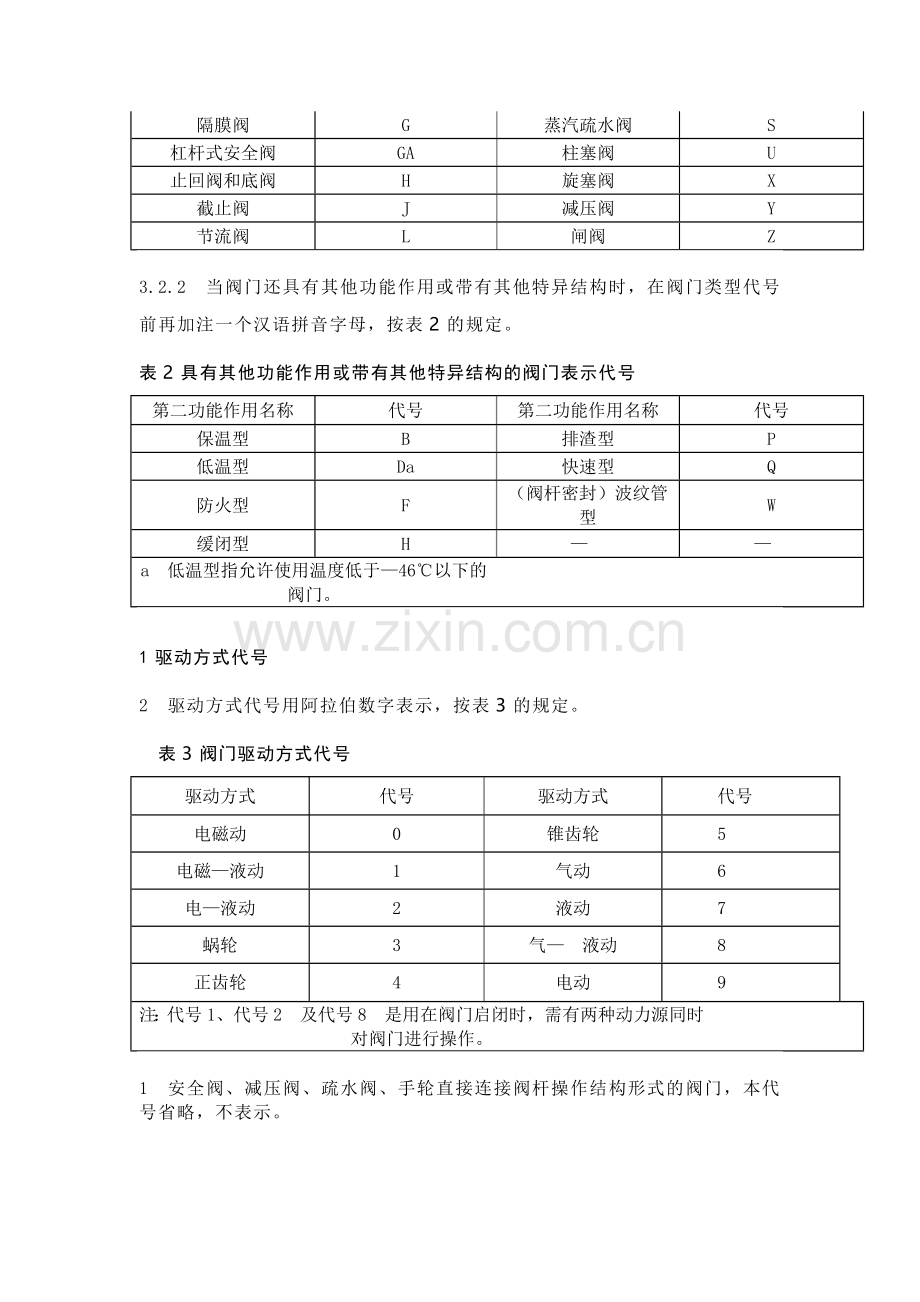

1范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 1048管道元件公称压力3型号编制和代号表示方法1阀门的型号编制方法2阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。3编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。1阀门类型代号2阀门类型代号用汉语拼音字母表示，按表l的规定表示。表1阀门类型代号阀门类型代号阀门类型代号弹簧载荷安全阀A排污阀P蝶阀D球阀Q隔膜阀G蒸汽疏水阀S杠杆式安全阀GA柱塞阀U止回阀和底阀H旋塞阀X截止阀J减压阀Y节流阀L闸阀Z3.2.2当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。表2具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型B排渣型P低温型Da快速型Q防火型F（阀杆密封）波纹管型W缓闭型Ha低温型指允许使用温度低于46以下的阀门。1驱动方式代号2驱动方式代号用阿拉伯数字表示，按表3的规定。表3阀门驱动方式代号驱动方式代号驱动方式代号电磁动0锥齿轮5电磁液动1气动6电液动2液动7蜗轮3气液动8正齿轮4电动9注：代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。1安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。2对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；3防爆电动装置的阀门用9B表示；4连接形式代号5连接形式代号用阿拉伯数字表示，按表4规定的。6各种连接形式的具体结构、采用标准或方式（如：法兰面形式及密封方式、焊接形式、螺纹形式及标准等），不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。表4阀门连接端连接形式代号连接形式代号连接形式代号内螺纹1对夹7外螺纹2卡箍8法兰式4卡套9焊接式63.5阀门结构形式代号阀门结构形式用阿拉伯数字表示，按表515规定表5闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板1双闸板2平行式闸板单闸板3双闸板4阀杆非升降式（暗杆）楔式闸板单闸板5双闸板6平行式闸板单闸板7双闸板8表6截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号直通流道1直通流道6Z形流道2角式流道7阀瓣非平衡式三通流道3阀瓣平衡式角式流道4直流流道5表7球阀结构形式代号结构形式代号结构形式代号直通流道1直通流道7Y形三通流道2四通流道6浮动球L形三通流道4固定球T形三通流道8T形三通流道5L形三通流道9半球直通0表8蝶阀结构形式代号结构形式代号结构形式代号单偏心0单偏心5中心垂直板1中心垂直板6密封型双偏心2非密封型双偏心7三偏心3三偏心8连杆机构4连杆机构9表9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道1直通流道6直流流道5Y形角式流道8表10旋塞阀结构形式代号结构形式代号结构形式代号直通流道3直通流道7填料密封T形三通流道4油密封T形三通流道8四通流道5表11止回阀结构形式代号结构形式代号结构形式代号直通流道1单瓣结构4升降式阀瓣立式结构2旋启式阀瓣多瓣结构5角式流道3双瓣结构6蝶形止回式7表12安全阀结构形式代号结构形式代号结构形式代号带散热片全启式0微启式、双联阀3弹簧载荷弹簧密封微启式1弹簧载荷弹簧不封微启式7结构全启式2闭且带扳手结构全启式8带扳手全启式4杠杆式单杠杆2带控制机构全启式6双杠杆4脉冲式9表13减压阀结构形式代号结构形式代号结构形式代号薄膜式1波纹管式4弹簧薄膜式2杠杆式5活塞式3表14蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式1蒸汽压力式或膜盒式6浮桶式3双金属片式7液体或固体膨胀式4脉冲式8钟形浮子式5圆盘热动力式9表15排污阀结构形式代号结构形式代号结构形式代号截止型直通式1截止型直流式5液面连接排放截止型角式2液底间断排放截止型直通式6截止型角式7浮动闸板型直通式81密封面或衬里材料代号2除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。阀座密封面或衬里材料代号按表16规定的字母表示。表16密封面或衬里材料代号密封面或衬里材料代号密封面或衬里材料代号锡基轴承合金（巴氏合金）B尼龙塑料N搪瓷C渗硼钢P渗氮钢D衬铅Q氟塑料F奥氏体不锈钢R陶瓷G塑料SCr13系不锈钢H铜合金T衬胶J橡胶X蒙乃尔合金M硬质合金Y1隔膜阀以阀体表面材料代号表示。2阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。3压力代号4阀门使用的压力级符合GB/T l048的规定时，采用GB/T 1048标准10倍的兆帕单位（MPa）数值表示。5当介质最高温度超过425时，标注最高工作温度下的工作压力代号。6压力等级采用磅级（1b）或K级单位的阀门，在型号编制时，应在压力代号栏后有lb或K的单位符号。7公称压力小于等于1.6MPa的灰铸铁阀门的阀体材料代号在型号编制时予以省略。8公称压力大于等于2.5MPa的碳素钢阀门的阀体材料代号在型号编制时予以省略。9阀体材料代号阀体材料代号用表17的规定字母表示。表17阀体材料代号阀体材料代号阀体材料代号碳钢C铬镍钼系不锈钢RCr13系不锈钢H塑料S铬钼系钢I铜及铜合金T可锻铸铁K钛及钛合金Ti铝合金L铬钼钒钢V铬镍系不锈钢P灰铸铁Z球墨铸铁Q注：CF3、CF8、CF3M、CF8M等材料牌号可直接标在阀体上。3.9命名对于连接形式为“法兰”、结构形式为：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”，截止阀、节流阀的“直通式”，球阀的“浮动球”、“固定球”和“直通式”，蝶阀的“垂直板式”，隔膜阀的“屋脊式”，旋塞阀的“填料”和“直通式”，止回阀的“直通式”和“单瓣式”，安全阀的“不封闭式”、“阀座密封面材料”在命名中均予省略。3.10型号和名称编制方法示例a）电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。b）手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀：Q21F-40P外螺纹球阀。c）气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6K41J-6气动常开式衬胶隔膜阀。d）液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5液动蝶阀。e）电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540时工作压力17.0MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170V电动焊接截止阀。
