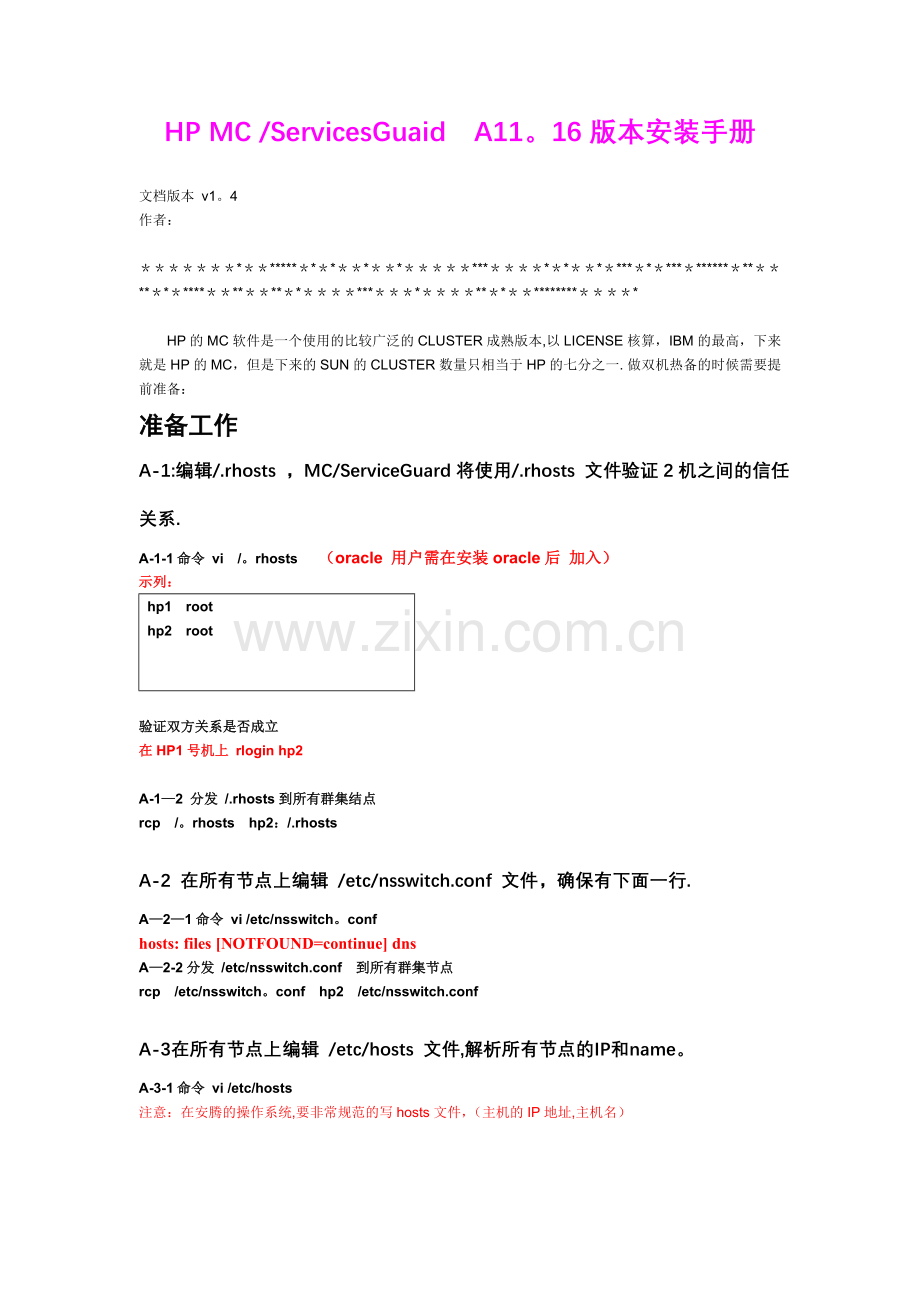

HP MC /ServicesGuaid A11。16版本安装手册

文档版本 v1。4
作者：

＊＊＊＊＊＊＊*＊＊*****＊*＊*＊＊*＊＊*＊＊＊＊＊***＊＊＊＊*＊*＊＊*＊***＊*＊***＊******＊**＊＊**＊*＊****＊＊**＊＊**＊*＊＊＊＊***＊＊＊*＊＊＊＊**＊*＊＊********＊＊＊＊*

HP的MC软件是一个使用的比较广泛的CLUSTER成熟版本,以LICENSE核算，IBM的最高，下来就是HP的MC，但是下来的SUN的CLUSTER数量只相当于HP的七分之一. 做双机热备的时候需要提前准备：
准备工作
A-1:编辑/.rhosts ，MC/ServiceGuard将使用/.rhosts 文件验证2机之间的信任关系.
A-1-1命令 vi /。rhosts （oracle 用户需在安装oracle后 加入）
示列：
hp1 root
hp2 root

验证双方关系是否成立
在HP1号机上 rlogin hp2

A-1—2 分发 /.rhosts到所有群集结点
rcp /。rhosts hp2：/.rhosts

A-2 在所有节点上编辑 /etc/nsswitch.conf 文件，确保有下面一行.
A—2—1命令 vi /etc/nsswitch。conf
hosts: files [NOTFOUND=continue] dns
A—2-2分发 /etc/nsswitch.conf 到所有群集节点
rcp /etc/nsswitch。conf hp2 /etc/nsswitch.conf

A-3在所有节点上编辑 /etc/hosts 文件,解析所有节点的IP和name。
A-3-1命令 vi /etc/hosts
注意：在安腾的操作系统,要非常规范的写hosts文件，（主机的IP地址,主机名）

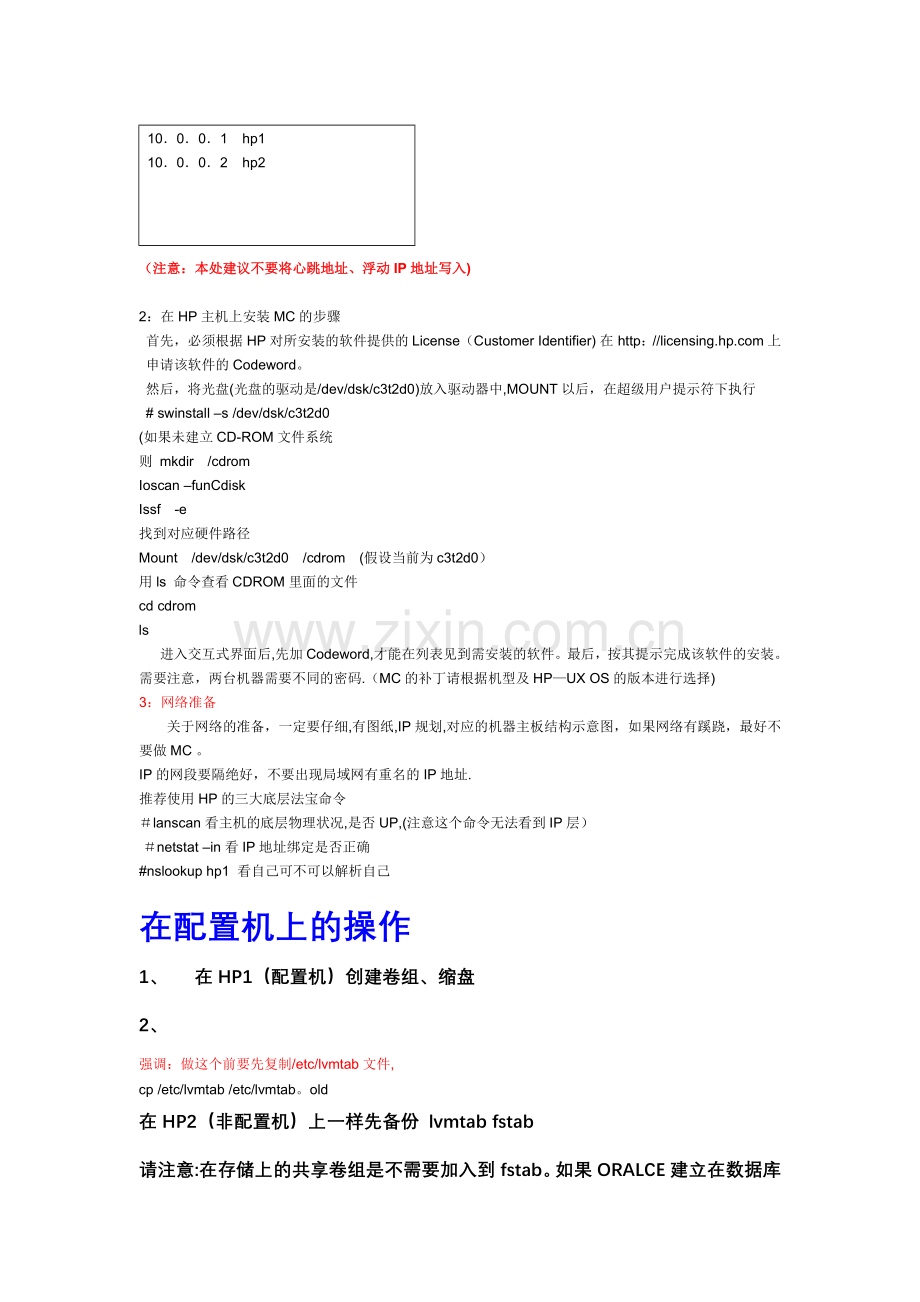

10．0．0．1 hp1
10．0．0．2 hp2

（注意：本处建议不要将心跳地址、浮动IP地址写入)

2：在HP主机上安装MC的步骤
首先，必须根据HP对所安装的软件提供的License（Customer Identifier) 在 http：//上申请该软件的Codeword。
然后，将光盘(光盘的驱动是/dev/dsk/c3t2d0)放入驱动器中,MOUNT以后，在超级用户提示符下执行
# swinstall –s /dev/dsk/c3t2d0
(如果未建立CD-ROM文件系统
则 mkdir /cdrom
Ioscan –funCdisk
Issf -e
找到对应硬件路径
Mount /dev/dsk/c3t2d0 /cdrom (假设当前为c3t2d0）
用ls 命令查看CDROM里面的文件
cd cdrom
ls
进入交互式界面后,先加Codeword,才能在列表见到需安装的软件。最后，按其提示完成该软件的安装。需要注意，两台机器需要不同的密码.（MC的补丁请根据机型及HP—UX OS的版本进行选择)
3：网络准备
关于网络的准备，一定要仔细,有图纸,IP规划,对应的机器主板结构示意图，如果网络有蹊跷，最好不要做MC 。
IP的网段要隔绝好，不要出现局域网有重名的IP地址.
推荐使用HP的三大底层法宝命令
＃lanscan 看主机的底层物理状况,是否UP,(注意这个命令无法看到IP层）
 ＃netstat –in 看IP地址绑定是否正确
#nslookup hp1  看自己可不可以解析自己

在配置机上的操作
1、 在HP1（配置机）创建卷组、缩盘
2、
强调：做这个前要先复制/etc/lvmtab文件,
cp /etc/lvmtab /etc/lvmtab。old
在HP2（非配置机）上一样先备份 lvmtab fstab
请注意:在存储上的共享卷组是不需要加入到fstab。如果ORALCE建立在数据库服务器上的,其/oracle . /backup(如果有）应该在fstab。
A:在主机hp1上创建卷组vgdata 和vglock
＃  mkdir /dev/vglock
＃ mkdir  /dev/vgdata1
# mkdir  /dev/vgdata2
＃ ls -l /dev/＊/group （ 查看group文件 确定使用 0x010000中的X数值)
# mknod  /dev/vglock/group  c 64 0x0A0000
＃ mknod  /dev/vgdata/group  c 64 0x0B0000
# mknod  /dev/vgdata/group  c 64 0x0C0000
2、格式化硬盘：
＃pvcreate /dev/rdsk/c5t0d0
创建VG
#vgcreate  /dev/vglock  /dev/dsk/c5t0d0
#vgcreate –e 65534 –s 16  /dev/vgdata  /dev/dsk/c5t0d1
#vgcreate –e 65534 –s 16  /dev/vgdata2  /dev/dsk/c5t1d1
3、在主机hnyb01上执行，创建逻辑卷。（如数据库建立在裸设备则不需要)
#对于VGLOCK卷组来说， 我们一般不建议在VGLOCK 锁盘上划分卷组
# lvcreate –L 300000 –n oradata1 –s 16 /dev/vgdata1 （划分名字问oradata1大小为300000MB，属于VGDATA1的卷）
＃ lvcreate –L 300000 –n oradata2 –s 16 /dev/vgdata2  （划分名字问oradata2，大小为300000MB,属于VGDATA2的卷)
4、创建文件系统 （如数据库建立在裸设备则不需要）
＃ newfs –F vxfs –o largefiles  /dev/vgdata1/roradata
 (如果系统有超过2GB的文件 需要加—o的参数,一般用于装ORACLE数据的卷 才加本参数）
请注意 newfs命令一般用于RAW设备，请在前面加r
# newfs –F vxfs /dev/vgdata2/roralog1
5、挂载文件系统到目录 (如数据库建立在裸设备则不需要)
＃ cd/
# mkdir  /oradata
# mkdir  /oralog1
# mount /dev/vgdata1/oradata /oradata
# mount /dev/vgdata2/oralog1 /oralog1
自动MOUNT 文件目录
＃ vi /etc/fstab 加入 磁阵上所划的卷
# mount –a 挂起所有/etc/fstab 下的所有卷
# mount –v 显示所有的已经mount上的设备（或者用bdf查看）
6、关闭vg属性（请关闭所有除开与VG00相关的卷组）
在hp1上去激活卷组：
＃ umount /oradata
＃ umount /oralog1
# vgchange -a n /dev/vglock
# vgchange -a n /dev/vgdata1
# vgchange —a n /dev/vgdata2
7、将主机hp1号的vg信息导出
# vgexport –p –s –m /tmp/vgdata.map  /dev/vgdata1
# vgexport –p –s –m /tmp/vglock.map  /dev/vgdata2
＃ vgexport –p –s –m /tmp/vglock.map  /dev/vglock
8、在HP1（配置机）上将VG信息文件复制到HP2（非配置机）上
在hp1号机将文件复制到hp2上:
＃ rcp /tmp/vgdata1.map  hnyb01：/tmp/vgdata1。map
# rcp /tmp/vglock。map  hnyb01:/tmp/vglock。map
# rcp /tmp/vgdata2。map  hnyb01:/tmp/vgdata2。map

在非配置机上的操作
9、在HP2(非配置机）建立文件目录
在主机hp2上创建group文件
＃ mkdir /dev/vglock
# mkdir  /dev/vgdata1
# mkdir  /dev/vgdata2
# ls /dev/＊/group （ 查看group文件 确定使用 0x0F0000中的X数值)
# mknod /dev/vglock/group c 64 0x010000
# mknod /dev/vgdata1/group  c 64 0x020000
＃ mknod /dev/vgdata2/group  c 64 0x020000
这两个命令使用的0x0A0000，0x0B0000一定要和主机hny01要严格符合，否则会有错误。
10、在HP2（非配置机)上将VG信息导入
将映射文件导入卷组数据，在HP2上输入：
# vgimport –s —v –m /tmp/vgdata1。map  /dev/vgdata1
# vgimport –s –v —m /tmp/vglock.map  /dev/vglock
# vgimport –s —v –m /tmp/vgdata2。map  /dev/vgdata2
注意:hp2上的cXtYdz可能会和hp1上的不同，检查一下，确保整个集群中physical volume names是正确的。例如：
＃vgimport–s –v -m /tmp/vgdata.map /dev/vgdata /dev/dsk/c1t2d0 (假设vgdata在磁阵上对应的PV名c1t2d0）
请注意：本处可能也不需要本步
11、在HP2（非配置机)上将VG激活（请不要激活除开锁磁盘以外的数据VG)
＃ vgchange -a y /dev/vglock
12、在HP2（非配置机）上建立mount点、文件系统等
创建mount目录点
# mkdir /oradata
# mkdir  /oralog1
Mount文件系统以检查正确性
# mount /dev/vgdata1/oradata /oradata
# mount /dev/vgdata2/oralog1 /oralog1
＃ mount –a 挂起所有/etc/fstab 下的所有卷
＃ mount –v 显示所有的已经mount上的设备（或者用bdf查看）
13、备份VG信息(可选择不要）
＃ vgcfgbackup /dev/vgdata1
# vgcfgbackup /dev/vglock
＃ vgcfgbackup /dev/vgdata2
14、UMOUNT文件系统
＃ umount /oradata
＃ umount /oralog1
===================下面红色标记的不是太安全=============
15、改变VG的控制属性（锁磁盘不加了)
＃chmod 777 /dev/vgdata1
＃chmod 777 /dev/vgdata2
17、改变卷组的控制属性（数据lv）
chmod 660 /dev/vgdata1/roradata
chmod 660 /dev/vgdata2/roralog1
可以参见实际系统：

18、改变卷组的用户使用者（一般在ORACLE安装完毕后使用，目前不用）
chown oracle：oracle /dev/vgdata1/roradata
chown oracle:oracle /dev/vgdata2/roralog1

19、对卷组属性的更改
编辑/etc/lvmrc文件，保证在系统启动时不自动激活与CLUSTER有关的卷组(将AUTO_VG_ACTIVATE置为0，并确认root卷组包含在custom_vg_activation函数内.实际上，Vg00自动处于激活状态），这些卷组将在应用包的control。sh脚本中激活。实际上只需要更改AUTO_VG_ACTIVATE=0
20、在HP1上去激活所有卷组（请关闭所有除开VG00以外的VG）
# vgchange -a n /dev/vglock
# vgchange -a n /dev/vgdata1
# vgchange -a n /dev/vgdata2
到这里，我们所有的准备工作已经做完了;开始正式配置MC.请保证2套机器上的VGDATA VGLOCK都处于非激活状态.
A。系统级别的MC配置

A-1： 指定群集节点和生成群集配置模版文件并改动模版文件
# cmquerycl –v –C /etc/cmcluster/cmclconf。ascii –n  hp1–n hp2
注意:有时候系统的CLUSTER里面主机不止两个，要在—n跟上各个主机的名字.
两个主机版本不同，密码不同有时候会有问题
生成文件后,用vi改动，粽色表示需要人工干预的参数
#vi /etc/cmcluster/cmclconf。ascii
脚本
＃ ＊＊*＊*****＊＊＊＊******＊*＊**＊*＊＊＊***＊＊*＊＊＊**＊***＊**＊＊**＊*****＊*＊*＊***＊**＊*＊＊＊*＊**＊＊＊***＊＊
＃ *＊＊＊＊*＊＊＊ HIGH AVAILABILITY CLUSTER CONFIGURATION FILE ＃
＃ *＊＊＊＊ For complete details about cluster parameters and how to #
# ***＊＊ set them, consult the Serviceguard manual。 ＃
＃ *＊**＊*＊*＊＊*****＊*＊*＊*＊＊*＊＊＊****＊***＊＊***＊＊*＊******＊**＊＊**＊*＊**＊*＊**＊*＊*＊*＊＊＊*＊**＊*＊＊ #

# Enter a name for this cluster. This name will be used to identify the
＃ cluster when viewing or manipulating it。

CLUSTER_NAME cluster1 (集群名字)

# Cluster Lock Parameters
# The cluster lock is used as a tie—breaker for situations
# in which a running cluster fails， and then two equal-sized
# sub-clusters are both trying to form a new cluster。 The
# cluster lock may be configured using only one of the
＃ following alternatives on a cluster：
# the LVM lock disk
# the quorom server
#
＃
＃ Consider the following when configuring a cluster.
＃ For a two—node cluster， you must use a cluster lock。 For
＃ a cluster of three or four nodes， a cluster lock is strongly
# recommended. For a cluster of more than four nodes, a
# cluster lock is recommended. If you decide to configure
# a lock for a cluster of more than four nodes， it must be
＃ a quorum server。

＃ Lock Disk Parameters。 Use the FIRST_CLUSTER_LOCK_VG and
# FIRST_CLUSTER_LOCK_PV parameters to define a lock disk。
＃ The FIRST_CLUSTER_LOCK_VG is the LVM volume group that
＃ holds the cluster lock. This volume group should not be
＃ used by any other cluster as a cluster lock device.

＃ Quorum Server Parameters。 Use the QS_HOST, QS_POLLING_INTERVAL，
# and QS_TIMEOUT_EXTENSION parameters to define a quorum server。
＃ The QS_HOST is the host name or IP address of the system
＃ that is running the quorum server process. The
＃ QS_POLLING_INTERVAL (microseconds） is the interval at which
# Serviceguard checks to make sure the quorum server is running。
# The optional QS_TIMEOUT_EXTENSION (microseconds) is used to increase
＃ the time interval after which the quorum server is marked DOWN.
＃
# The default quorum server timeout is calculated from the
# Serviceguard cluster parameters， including NODE_TIMEOUT and
＃ HEARTBEAT_INTERVAL。 If you are experiencing quorum server
＃ timeouts, you can adjust these parameters, or you can include
＃ the QS_TIMEOUT_EXTENSION parameter.
＃
＃ The value of QS_TIMEOUT_EXTENSION will directly effect the amount
# of time it takes for cluster reformation in the event of failure.
＃ For example, if QS_TIMEOUT_EXTENSION is set to 10 seconds, the cluster
＃ reformation will take 10 seconds longer than if the QS_TIMEOUT_EXTENSION
# was set to 0。 This delay applies even if there is no delay in
# contacting the Quorum Server. The recommended value for
# QS_TIMEOUT_EXTENSION is 0, which is used as the default
# and the maximum supported value is 30000000 (5 minutes).
#
＃ For example， to configure a quorum server running on node
# "qshost” with 120 seconds for the QS_POLLING_INTERVAL and to
# add 2 seconds to the system assigned value for the quorum server
＃ timeout, enter:
＃
# QS_HOST qshost
# QS_POLLING_INTERVAL 120000000
# QS_TIMEOUT_EXTENSION 2000000

FIRST_CLUSTER_LOCK_VG /dev/vglock（锁盘VG）

# Definition of nodes in the cluster。
＃ Repeat node definitions as necessary for additional nodes。
# NODE_NAME is the specified nodename in the cluster.
# It must match the hostname and both cannot contain full domain name.
＃ Each NETWORK_INTERFACE， if configured with IPv4 address,
# must have ONLY one IPv4 address entry with it which could
＃ be either HEARTBEAT_IP or STATIONARY_IP。
＃ Each NETWORK_INTERFACE, if configured with IPv6 address(es)
＃ can have multiple IPv6 address entries(up to a maximum of 2，
# only one IPv6 address entry belonging to site-local scope
# and only one belonging to global scope) which must be all
# STATIONARY_IP。 They cannot be HEARTBEAT_IP.

NODE_NAME hp1 （1号机名字）
NETWORK_INTERFACE lan0 (心跳网卡）
HEARTBEAT_IP 192.168.0.1（心跳IP地址,请注意，请改成HEARTBEAT_IP）
NETWORK_INTERFACE lan2 （业务网卡）
HEARTBEAT_IP 10。157.166。1(1号机业务用IP地址）
NETWORK_INTERFACE lan3（不需要配置）
FIRST_CLUSTER_LOCK_PV /dev/dsk/c8t0d0 （LOCK VG 物理地址)
＃ List of serial device file names
# For example:
# SERIAL_DEVICE_FILE /dev/tty0p0

# Warning： There are no standby network interfaces for lan0.
# Possible standby Network Interfaces for lan2： lan3.

NODE_NAME hp2 (2号机名字）
NETWORK_INTERFACE lan0 （心跳网卡）
HEARTBEAT_IP 192.168.0.2 （心跳IP地址,请注意，请改成HEARTBEAT_IP）
NETWORK_INTERFACE lan2 （业务网卡）
HEARTBEAT_IP 10.157.166。2 （1号机业务用IP地址）
NETWORK_INTERFACE lan3（不需要配置）
FIRST_CLUSTER_LOCK_PV /dev/dsk/c8t0d0 （LOCK VG 物理地址）
＃注意：物理路径要符合，不要把vgdb和vglock两个vg的物理地址混淆
# List of serial device file names
＃ For example：
＃ SERIAL_DEVICE_FILE /dev/tty0p0

＃ Warning: There are no standby network interfaces for lan0.
＃ Possible standby Network Interfaces for lan2： lan3。

＃ Cluster Timing Parameters (microseconds）。

＃ The NODE_TIMEOUT parameter defaults to 2000000 （2 seconds)。
＃ This default setting yields the fastest cluster reformations。
# However， the use of the default value increases the potential
# for spurious reformations due to momentary system hangs or
＃ network load spikes。
＃ For a significant portion of installations, a setting of
＃ 5000000 to 8000000 （5 to 8 seconds) is more appropriate.
＃ The maximum value recommended for NODE_TIMEOUT is 30000000
＃ （30 seconds）。

HEARTBEAT_INTERVAL 1000000
NODE_TIMEOUT 2000000
＃注意:节点轮询时间和超时设置,一般不动，毫秒为单位

# Configuration/Reconfiguration Timing Parameters (microseconds).

AUTO_START_TIMEOUT 600000000
NETWORK_POLLING_INTERVAL 2000000
＃注意:网络启动时间,失败时候的顺序,一般不动, 毫秒为单位
# Network Monitor Configuration Parameters.
# The NETWORK_FAILURE_DETECTION parameter determines how LAN card failures are d
etected.
＃ If set to INONLY_OR_INOUT, a LAN card will be considered down when its inbound
＃ message count stops increasing or when both inbound and outbound
＃ message counts stop increasing.
# If set to INOUT， both the inbound and outbound message counts must
# stop increasing before the card is considered down。
NETWORK_FAILURE_DETECTION INOUT

# Package Configuration Parameters。
# Enter the maximum number of packages which will be configured in the cluster.
# You can not add packages beyond this limit.
# This parameter is required。
MAX_CONFIGURED_PACKAGES 3
注意：MC里面需要预留几个程序包，有的环境是2个,3个，多个程序包多会耗费一定的内存
  如果程序包只预留了一个,以后要加程序包,这个参数不可逆,所以要重新做MC生成模版
＃ Access Control Policy Parameters。
#
# Three entries set the access control policy for the cluster:
＃ First line must be USER_NAME, second USER_HOST, and third USER_ROLE。
＃ Enter a value after each.
#
# 1. USER_NAME can either be ANY_USER， or a maximum of
# 8 login names from the /etc/passwd file on user host。
＃ 2. USER_HOST is where the user can issue Serviceguard commands.
# If using Serviceguard Manager， it is the COM server。
# Choose one of these three values: ANY_SERVICEGUARD_NODE， or
# (any) CLUSTER_MEMBER_NODE, or a specific node。 For node,
＃ use the official hostname from domain name server, and not
＃ an IP addresses or fully qualified name.
# 3. USER_ROLE must be one of these three values:
＃ ＊ MONITOR： read—only capabilities for the cluster and packages
＃ * PACKAGE_ADMIN： MONITOR， plus administrative commands for packages
＃ in the cluster
# * FULL_ADMIN: MONITOR and PACKAGE_ADMIN plus the administrative
# commands for the cluster。
#
# Access control policy does not set a role for configuration
# capability. To configure， a user must log on to one of the
# cluster’s nodes as root （UID=0). Access control
# policy cannot limit root users' access。
＃
＃ MONITOR and FULL_ADMIN can only be set in the cluster configuration file,
# and they apply to the entire cluster。 PACKAGE_ADMIN can be set in the
# cluster or a package configuration file。 If set in the cluster
# configuration file, PACKAGE_ADMIN applies to all configured packages.
＃ If set in a package configuration file， PACKAGE_ADMIN applies to that
＃ package only。
＃
＃ Conflicting or redundant policies will cause an error while applying
＃ the configuration， and stop the process. The maximum number of access
＃ policies that can be configured in the cluster is 200。
#
＃ Example: to configure a role for user john from node noir to
＃ administer a cluster and all its packages, enter:
＃ USER_NAME john
＃ USER_HOST noir
＃ USER_ROLE FULL_ADMIN

# List of cluster aware LVM Volume Groups. These volume groups will
＃ be used by package applications via the vgchange —a e command。
# Neither CVM or VxVM Disk Groups should be used here.
# For example:
＃ VOLUME_GROUP /dev/vgdatabase
# VOLUME_GROUP /dev/vg02

VOLUME_GROUP /dev/vglock 与集群有关的VG请全部列出
VOLUME_GROUP /dev/vgdata1
VOLUME_GROUP /dev/vgdata2

1-2: 验正群集配置
  ＃ cmcheckconf –k –v –C /etc/cmcluster/cmclconf.ascii
 如果没有报错信息，
