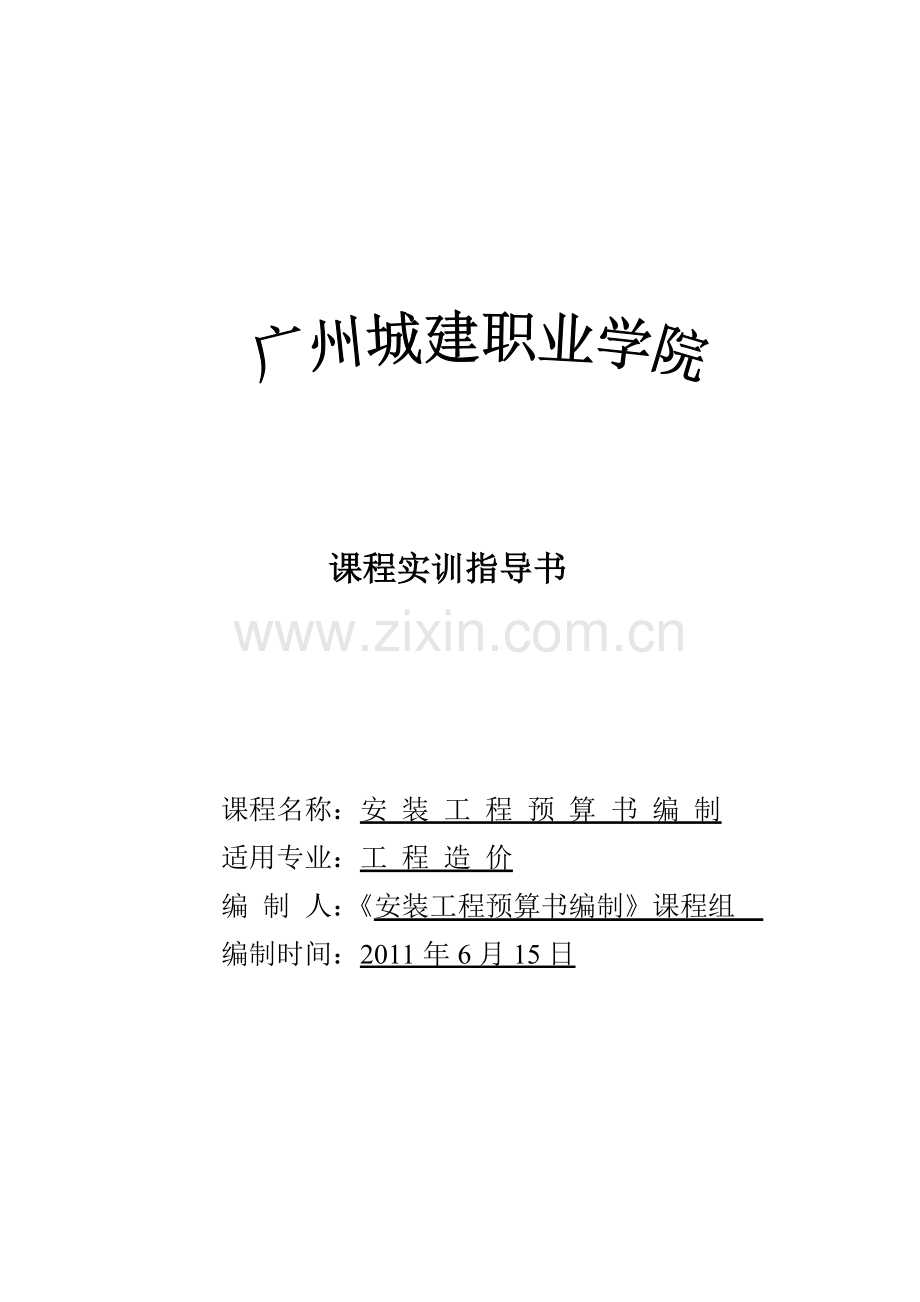

课程实训指导书

课程名称：安 装 工 程 预 算 书 编 制
适用专业：工 程 造 价
编 制 人：《安装工程预算书编制》课程组
编制时间：2011年6月15日

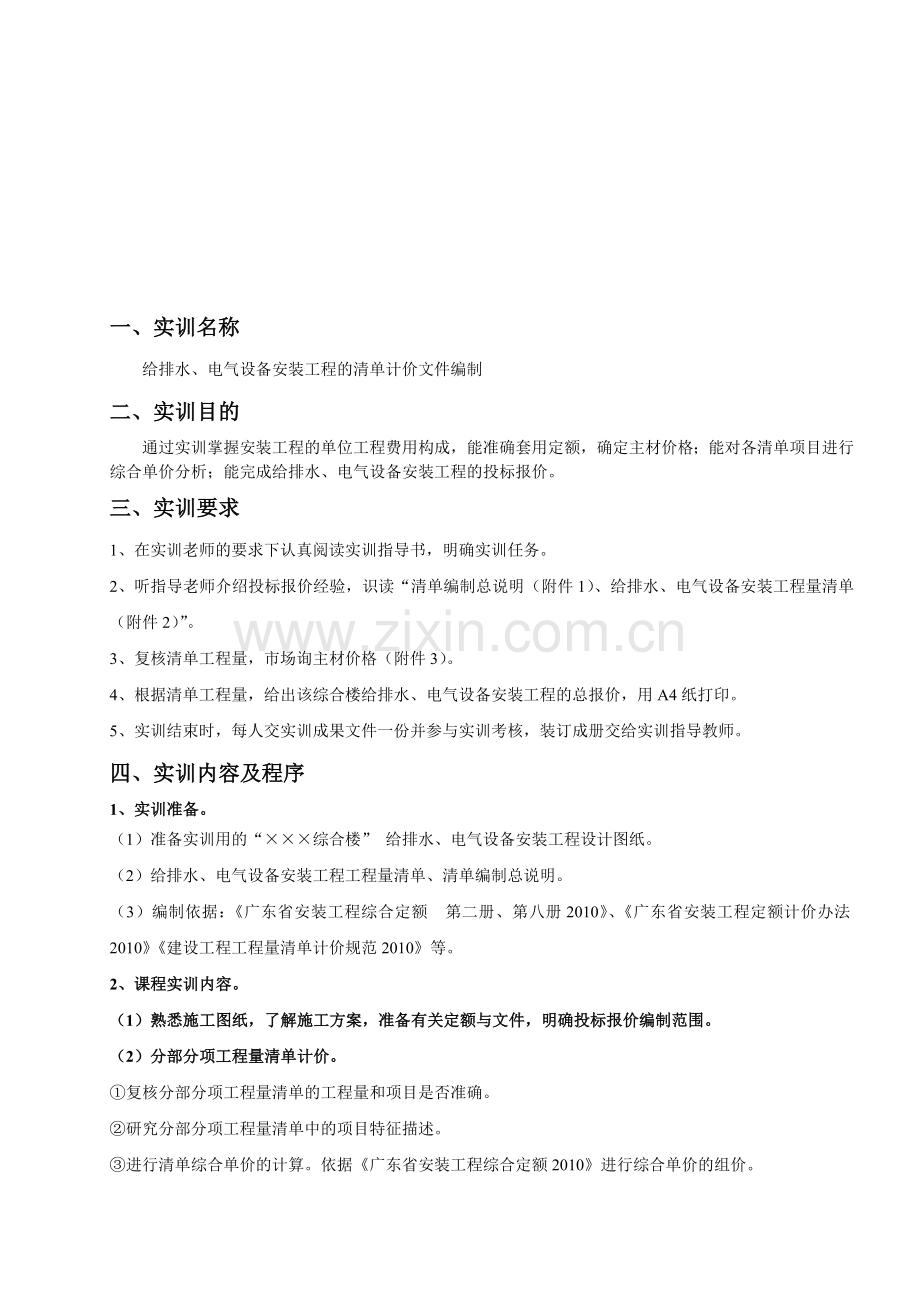

一、实训名称
给排水、电气设备安装工程的清单计价文件编制
二、实训目的
通过实训掌握安装工程的单位工程费用构成，能准确套用定额，确定主材价格；能对各清单项目进行综合单价分析；能完成给排水、电气设备安装工程的投标报价。
三、实训要求
1、在实训老师的要求下认真阅读实训指导书，明确实训任务。
2、听指导老师介绍投标报价经验，识读“清单编制总说明（附件1）、给排水、电气设备安装工程量清单（附件2）”。
3、复核清单工程量，市场询主材价格（附件3）。
4、根据清单工程量，给出该综合楼给排水、电气设备安装工程的总报价，用A4纸打印。
5、实训结束时，每人交实训成果文件一份并参与实训考核，装订成册交给实训指导教师。
四、实训内容及程序
1、实训准备。
（1）准备实训用的“×××综合楼” 给排水、电气设备安装工程设计图纸。
（2）给排水、电气设备安装工程工程量清单、清单编制总说明。
（3）编制依据：《广东省安装工程综合定额 第二册、第八册2010》、《广东省安装工程定额计价办法2010》《建设工程工程量清单计价规范2010》等。
2、课程实训内容。
（1）熟悉施工图纸，了解施工方案，准备有关定额与文件，明确投标报价编制范围。
（2）分部分项工程量清单计价。
①复核分部分项工程量清单的工程量和项目是否准确。
②研究分部分项工程量清单中的项目特征描述。
③进行清单综合单价的计算。依据《广东省安装工程综合定额2010》进行综合单价的组价。
④进行工程量清单综合单价的调整。
⑤编制分部分项工程量清单计价表。
（3）措施项目工程量清单计价。鉴于清单编制人提出的措施项目工程量清单是根据一般情况确定的，没有考虑不同投标人的“个性”，投标人可以在报价时根据企业的实际情况增减措施费项目内容报价。承包商在措施项目工程量清单计价时，根据编制的施工方案或施工组织设计，对于措施项目工程量清单中认为不发生的，其费用可以填写为零；对于实际需要发生而工程量清单项目中没有的，可以自行填写增加，并报价。措施项目工程量清单计价表以“项”为单位，填写相应的所需金额。每一个措施项目的费用计算，应按招标文件的规定，相应采用综合单价或按每一项措施项目报总价。
①脚手架搭拆费：以人工费为计算基础，给排水工程按照5%计取，电气设备安装工程专业按照5%计取；
②安全文明施工费；以人工费为计算基础，按照26.57%计算。
（4）其他项目工程量清单计价，其他项目工程量清单计价。暂列金额和暂估价的金额必须按照招标文件中确定的金额填写，不得增加或者减少；总承包服务费的金额可以根据招标文件中的说明按实际估算费用，或者按照有关造价管理部门规定的计算方法确定。
（5）规费、利润和税金。规费和税金应按国家和省级建设行政主管部门的规定计取，规费不参加竞争，因此投标时应足额将规费报价，否则将按低于成本导致中标无望。
①工程排污费、施工噪音排污费：按0.33%计算。
②危险作业意外伤害保险费：按照0.1%计算。
③利润以人工费为计算基础，利润率为18%。
④税金包括营业税、城市维护建设税、教育费附加和地方教育附加，以“分部分项工程费+措施项目费+其他项目费+规费之和”为计算基础，税率按照一类地区3.477%计算。
（6）其他有关表格的填写。应该按照工程量清单的有关要求，认真填写如“分部分项工程量清单综合单价分析表”“措施项目费分析表”、“主要材料价格表”等其他要求承包商投标时提交的有关表格。
五、实训成果及装订要求
1、工程量清单报价应包括建设方招标清单所列项目的全部内容，即分部分项工程费、措施项目费、其他项目费、规费和税金。
2、根据招标单位提供的工程量清单，完成投标报价，投标报价表由以下部分组成：
　　（1）封面
　　（2）投标总价(封-3)
（3）总说明(表-01)
　　（4）单位工程投标报价汇总表(表-04)
　　（5）分部分项工程量清单与计价表(表-08)
　　（6）工程量清单综合单价分析表(表-09)
　　（7）措施项目清单计价表（一） (表-10)
（8）其他项目清单与计价表(表-12)
　　（9）暂列金额表(表-12-1)
　　（10）材料暂估价表(表-12-2)
　　（11）专业工程暂估计价表(表-12-3)
　　（12）计日工表(表-12-4)
　　（13）总承包服务费计价表(表-12-5)
　　（14）规费、税金项目清单与计价表(表-13)
3、要求次用统一封面。

六、实训进度安排。（本次实训09造价20个班级遵循指导老师自主安排）。
周次
教学内容
课时分配
教学活动安排
说明
18
确定 “电气工程清单1- 35”综合单价

5
教师指导、学生实操
18周一下午14：20-18点
18
确定 “电气工程清单36-57”综合单价
5
教师指导、学生实操
18周二下午14：20-18点
18
确定 “给排水清单1-34”综合单价
5
教师指导、学生实操
18周三下午14：20-18点
18
措施项目费 、其他项目费、规费、税金

5
教师指导、学生实操
18周四下午14：20-18点
18
复核、装订成册上交实训成果

5
教师指导、学生实操
18周五下午14：20-18点

七、考核方式。本实训课程采用过程考核和结果考核相结合的考核方式，注重学生的动手能力，解决问题的能力，创新思维能力。具体考核方式如下。
考核项目
考核标准
考核内容
考核方法
评分比例%
过程考核
学习态度
严谨、务实
实训表现
考查
10%
实训考勤
准时
迟到、早退、旷课
考查
20%
资料查阅
积极、自主
查阅相关手册、标准、图集
考查
10%
综合能力
与人协调工作
与人协作
考查
10%
结果考核
实训成果
质量
完整 准确
编制计价文件
考查
40%
独特见解
或创新
创新
创新成果
考查
10%

合 计
100
分五级考核，优秀90-100分；良好80-89分；中等70-79分；及格60-69分；不合格60分以下。建议缺勤8学时以上者考核为不及格。
各班级可根据各指导老师的具体要求完成实际工作内容，但必须于十九周结束前全部上交实训成果，对所有参加实训学生给予成绩考核。
最后，希望同学们抓紧时间，严格要求自己，通过本次实训真正提高能力，学有所获，取得理想的成绩！
编制人：课程组
2011.6

附件：

给排水、电气设备安装工程清单编制说明

1、 工程名称：****综合楼安装工程
1、工程概况
（1）基础形式：预制混凝土管桩基础
（2）结构形式：混凝土框架结构
（3）层数：地下室一层、地上五层
（4）层高：地下室3.50m、首层4.50m、标准层4m。
（5）建筑物高度：室外地坪到檐口高度为20.5m.
（6）总建筑面积：7331.10m2 。
（7）施工现场情况：“三通一平”已完成，施工材料和施工工具均由汽车运到现场。
（8）地质情况：图纸设计范围内的土壤类别为一、二类土。

2、工程范围：某综合楼给排水、电气设备安装工程。

3、编制依据：《广东省安装工程综合定额 第二册、第八册2010》、《广东省安装工程定额计价办法2010》《建筑工程工程量清单计价规范2010》等；某建筑工程设计研究院设计的某综合楼安装工程施工设计图，人工取90元/工日。
4、给排水工程的暂列金额为10000元，电气设备安装工程的暂列金额均为50000元。
5、材料暂估价：潜水泵2000元/台。
6、计日工：无。
7、总承包服务费：20000元，预算包干费1%
6、其他需说明的问题。
（1）工程量的计算范围从低压照明配电柜出线起计，不含低压照明配电柜安装。
（2）不考虑电缆沟揭（盖）盖板的工作内容。
（3）女儿墙的高度按1m计算。

分部分项工程量清单与计价表
工程名称：×××综合楼安装工程
标段：
第1页 共7页
序号
项目编码
项目名称
项目特征描述
计量单位
工程量
金额（元）
综合单价
合价
其中：暂估价

一、电气工程

1、地上电气安装工程

1
030204018001
成套照明配电箱 1~5ZZM
1.名称：成套照明配电箱 1ZZM
2.规格: 600*400
3.安装方式：安装墙内
台
5

2
030204018002
成套照明配电箱 1ZM
1.名称：成套照明配电箱 1ZM
2.规格: 600*400
3.焊压铜接线端子：16MM
4..安装方式：安装墙内
台
1

3
030204018003
成套照明配电箱 G1
1.名称：成套照明配电箱 G1
2.规格: 600*400
3.焊压铜接线端子：16MM
4..安装方式：安装墙内
台
1

4
030204018004
成套照明配电箱 K1
1.名称：成套照明配电箱 K1
2.规格: 600*400
3.安装方式：安装墙内
台
1

5
030204018005
成套照明配电箱2～5ZM
1.名称：成套照明配电箱 2~5ZZM
2.规格: 600*400
3.安装方式：安装墙内
台
4

6
30204018006
成套照明配电箱 2-5G
1.名称：成套照明配电箱 2-5G
2.规格: 600*400
3.焊压铜接线端子：10MM
4..安装方式：安装墙内
台
4

7
030212001001
电气配管 镀锌电线管 DN15
1.名称:镀锌电线管
2.材质:钢质
3.规格:DN15 δ=1.5mm
4.配置形式及部位:QA、PA
m
8503.6

8
030212001002
电气配管 镀锌电线管 DN25
1.名称:镀锌电线管
2.材质:钢质
3.规格:DN25 δ=1.5mm
4.配置形式及部位:QA、PA
m
36.8

9
030212001003
电气配管 镀锌电线管 DN32
1.名称:镀锌电线管2.材质:钢质3.规格:DN32 δ=1.5mm4.配置形式及部位:QA、PA
m
25.6

10
030212001004
电气配管 镀锌电线管 DN40
1.名称:镀锌电线管
2.材质:钢质
3.规格:DN40 δ=1.8mm
4.配置形式及部位:QA、PA
m
6.4

11
030212001005
电气配管 金属软管 φ=16
1.名称:金属软管
2.材质:钢质或塑料
3.规格:φ=16
4.配置形式及部位:吊顶内
m
651.4

12
030212003001
电气配线 阻燃铜芯双朔线 ZR-BVV-*2.5mm2
1.配线形式:导线穿管
2.导线型号、材质、规格:ZR-BVV-2.5mm2
3.敷设部位或线制:QA、PA
m
26845.1

13
030212003002
电气配线 阻燃铜芯双朔线 ZR-BVV-6mm2
1.配线形式:导线穿管
2.导线型号、材质、规格:ZR-BVV-6mm2
3.敷设部位或线制:QA、PA
m
110.4

14
030212003003
电气配线 阻燃铜芯双朔线 ZR-BVV-10mm2
1.配线形式:导线穿管
2.导线型号、材质、规格:ZR-BVV-10mm2
3.敷设部位或线制:QA、PA
m
128

15
030212003004
电气配线 阻燃铜芯双朔线 ZR-BVV-16mm2
1.配线形式:导线穿管
2.导线型号、材质、规格:ZR-BVV-16mm2
3.敷设部位或线制:QA、PA
m
32

16
030213004001
荧光灯 吸顶式 单管
1、 名称:单管荧光灯,1*40 W,电子镇流器及节能灯管，配光源；
2.、安装方式:吸顶式
套
40

17
030213004002
荧光灯 嵌入式 双管
1、 名称:格栅双管荧光灯,2*40W,电子镇流器及节能灯管，配光源；
2.、安装方式:嵌入式
套
321

18
030213004003
荧光灯 嵌入式 三管
1、 名称:格栅三管荧光灯,3*40 W,电子镇流器及节能灯管，配光源；
2.、安装方式:嵌入式
套
4

19
030213001001
普通防水吸顶灯灯具
1、 名称:普通半圆型防水灯，D=250mm,1*60W,配光源；
2.、安装方式:吸灯式
套
5

20
030213001002
普通吸顶灯及其他灯具
1、 名称:普通半圆型灯，D=300mm,1*32W,配光源；2.、安装方式:吸灯式
套
35

21
030213002001
工厂灯 双头应急灯
1.名称 ：双头应急灯 2*8W
2.安装高度：2.2 米
套
56

22
030213003001
嵌入式筒灯 装饰灯
1、 名称:横插式筒灯,2*18 W,电子节能灯炮，配光源；
2.、安装方式:嵌入式
套
484

23
030213003002
诱导 装饰灯 安装
1.名称 ：诱导灯 2*8W
2.安装方式：吊杆式安装
3.安装高度：2.2 米
套
14

24
030213003004
标志 装饰灯 安装
1.名称：出口指示灯 2*8W
2.安装方式：墙壁式安装
3.安装高度：2.2 米
套
6

25
030204031001
小电器 单相暗插座
1.名称:单相暗插座
2.型号:施耐德品牌
3.规格:B4/10S 10A 3孔
个
56

26
030204031002
小电器 单相二三极暗插座
1.名称:单相二三极暗插座
2.型号:施耐德品牌
3.规格:B4/10S 10A 5孔
个
260

27
030204031003
小电器 扳式暗开关(单控) 单联
1.名称: 扳式暗开关(单控) 单联
2.型号:施耐德品牌
3.规格:B31/1 10A
个
11

28
030204031005
小电器 扳式暗开关(单控) 三联
1.名称: 扳式暗开关(单控) 三联
2.型号:施耐德品
3.规格:B33/1 10A
个
60

29
030204031006
小电器 扳式暗开关(单控) 四联
1.名称: 扳式暗开关(单控) 四联
2.型号:施耐德品
3.规格:B34/1 10A
个
35

30
030204031007
小电器 扳式暗开关(单控) 五联
1.名称: 扳式暗开关(单控) 五联
2.型号:施耐德品
3.规格:B35/1 10A
个
14

31
030204031008
小电器 声控(红外线感应)延时开关 安装
1.名称: 声控(红外线感应)延时开关
2.型号:施耐德品
3.规格:100W 220V
个
10

32
030208004001
钢制镀锌槽式桥架(宽＋高mm以下) 500*100 钢板厚=2MM
1.型号、规格:500*100
2.材质:钢制镀锌槽式桥架
3.类型；成品
4.桥架支撑架:成品
m
8.5

33
030208004002
钢制镀锌槽式桥架(宽＋高mm以下) 150*100 钢板厚=2MM
1.型号、规格:150*1002.材质:钢制镀锌槽式桥架3.类型；成品4.桥架支撑架:成品
m
37

34
030208001001
阻燃铜芯电力电缆 ZR-VV 1KV 3*6+2*4
1.型号: ZR-VV
2.规格:1KV 3*6+2*4
3.敷设方式:桥架内敷设
m
11.8

35
030208001002
阻燃铜芯电力电缆 ZR-VV 1KV 3*70+2*35
1.型号: ZR-VV
2.规格:1KV 3*70+2*35
3.敷设方式:桥架内敷设
m
36.2

36
030208001003
阻燃铜芯电力电缆 ZR-VV 1KV 3*120+2*70
1.型号: ZR-VV
2.规格:1KV 3*120+2*70
3.敷设方式:桥架内敷设
m
11.8

37
030208001004
阻燃铜芯电力电缆 ZR-VV 1KV 3*185+2*95
1.型号: ZR-VV
2.规格:1KV 3*185+2*95
3.敷设方式:桥架内敷设
m
38.6

38
030209002001
避雷装置
避雷装置
1.桩承台钢筋作接地极制作安装
2.利用基础圈梁内两条主钢筋作接地母线敷设 ,接头用镀锌圆钢φ12
3.柱内两根主筋引下线与基础圈梁钢筋焊接
4.利用建筑物柱内两条主筋作引下敷设
5.天面避雷网安装 沿折板支架敷设 , φ 10
6. 断接卡子[测量点]制作、安装
7.[电气接地点]跨接线安装
8.镀锌圆钢避雷针安装,成品镀锌园钢避雷针,φ=10 针高=0.5米
项
1

39
030211002001
送配电装置系统
1.送配电装置系统,
2.电压等级 (kV):1KV
系统
1

40
030211008001
接地装置
1.类别:避雷器接地装置调试
系统
1

2、地下电气安装工程

41
030204018008
成套照明配电箱 OZM
1.名称：成套照明配电箱 OZM
2.规格: 600*400
3..安装方式：安装墙内
台
1

42
030212001006
电气配管 镀锌电线管 DN15
1.名称:镀锌电线管
2.材质:钢质
3.规格:DN15 δ=1.5mm
4.配置形式及部位:QA、PA
m
636.5

43
030212001007
电气配管 镀锌电线管 DN40
1.名称:镀锌电线管
2.材质:钢质
3.规格:DN40 δ=1.8mm
4.配置形式及部位:QA、PA
m
3.5

44
030212003005
电气配线 阻燃铜芯双朔线 ZR-BVV-*2.5mm2
1.配线形式:导线穿管
2.导线型号、材质、规格:ZR-BVV-2.5mm2
3.敷设部位或线制:QA、PA
m
1895.1

45
030213004004
荧光灯 吸顶式 单管
1、 名称:单管荧光灯,1*40 W,电子镇流器及节能灯管，配光源；2.、安装方式:吸顶式
套
96

46
030213001003
普通吸顶灯及其他灯具
1、 名称:裸座灯头，,1*40W,配光源；

2.、安装方式:吸灯式
套
4

47
030213002002
工厂灯 双头应急灯
1.名称 ：双头应急灯 2*8W
2.安装高度：2.2 米
套
12

48
030213003005
诱导 装饰灯 安装
1.名称 ：诱导灯2*8W
2.安装方式：吊杆式安装
3.安装高度：2.2 米
套
6

50
030213003006
标志 装饰灯 安装
1.名称：出口指示灯 2*8W
2.安装方式：墙壁式安装
3.安装高度：2.2 米
套
2

51
030204031009
小电器 单相三极暗插座
1.名称:单相暗插座
2.型号:施耐德品牌
3.规格:B4/10S 10A 3孔
个
12

52
030204031010
小电器 扳式暗开关(单控)单联
1.名称: 扳式暗开关(单控) 单联
2.型号:施耐德品
3.规格:B31/1 10A
个
1

52
030204031011
小电器 扳式暗开关(单控)二联
1.名称: 扳式暗开关(单控) 二联
2.型号:施耐德品
3.规格:B32/1 10A
个
4

54
30204031012
小电器 扳式暗开关(单控) 三联
1.名称: 扳式暗开关(单控) 三联
2.型号:施耐德品
3.规格:B33/1 10A
个
2

55
030208004003
钢制镀锌槽式桥架(宽＋高mm以下) 500*100 钢板厚=2MM
1.型号、规格:500*1002.材质:钢制镀锌槽式桥架(3.类型；成品4.桥架支撑架:成品
m
65.4

56
030208001005
阻燃铜芯电力电缆 ZR-VV 1KV 3*6+2*4
1.型号: ZR-VV
2.规格:1KV 3*6+2*4
3.敷设方式:桥架内敷设
m
20.4

57
030208001006
阻燃铜芯电力电缆 ZR-VV 1KV 3*120+2*70
1.型号: ZR-VV
2.规格:1KV 3*120+2*70
3.敷设方式:桥架内敷设
m
67.6

58
030208001007
阻燃铜芯电力电缆 ZR-VV 1KV 3*185+2*95
1.型号: ZR-VV
2.规格:1KV 3*185+2*95
3.敷设方式:桥架内敷设
m
135.2

二、给排水工程

1、地上给水工程

1
030801007001
室内衬塑料镀锌钢管DN80
1.安装部位(室内、外):室内进户埋地
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN80
5.连接方式:螺纹
6.进户套管形式、材质、规格:DN125
7.红丹环氧防锈漆2遍
8.环氧磁漆2遍
m
26.32

2
030801007003
室内衬塑料镀锌钢管DN80
1.安装部位(室内、外):室内地上
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN80
5.连接方式:螺纹
6.醇酸防锈漆2遍
7.酚醛调和漆2遍
m
3.6

3
030801007005
室内衬塑料镀锌钢管DN50
1.安装部位(室内、外):室内地上及天面
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN50
5.连接方式:螺纹
6.醇酸防锈漆2遍
7.酚醛调和漆2遍
8.穿楼板套管形式、材质、规格:DN80
m
25.25

4
030801007006
室内衬塑料镀锌钢管DN40
1.安装部位(室内、外):室外表井及室内埋墙2.输送介质（给水、排水、热煤体、燃气、雨水）:给水3.材质:衬塑料镀锌钢管4.型号、规格:DN405.连接方式:螺纹6.红丹环氧防锈漆2遍7.环氧磁漆2遍
m
73.43

5
030801007007
室内衬塑料镀锌钢管DN40
1.安装部位(室内、外):室内地上及天面
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN40
5.连接方式:螺纹
6.醇酸防锈漆2遍
7.酚醛调和漆2遍
8.穿楼板套管形式、材质、规格:DN70
m
26.15

6
030801007008
室内衬塑料镀锌钢管DN32
1.安装部位(室内、外):室外绿化
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN32
6.红丹环氧防锈漆2遍
7.环氧磁漆2遍
m
18.84

7
030801007009
室内衬塑料镀锌钢管DN32
1.安装部位(室内、外):室内埋墙
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN32
6.红丹环氧防锈漆2遍
7.环氧磁漆2遍
m
78.54

8
030801007010
室内衬塑料镀锌钢管DN32
1.安装部位(室内、外):天面
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN32
6.醇酸防锈漆2遍
7.酚醛调和漆2遍
m
5.04

9
030801007011
室内衬塑料镀锌钢管DN25
1.安装部位(室内、外):天面
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN25
6.醇酸防锈漆2遍
7.酚醛调和漆2遍
m
21.52

10
030801007012
室内衬塑料镀锌钢管DN25
1.安装部位(室内、外):室内埋墙2.输送介质（给水、排水、热煤体、燃气、雨水）:给水3.材质:衬塑料镀锌钢管4.型号、规格:DN256.红丹环氧防锈漆2遍7.环氧磁漆2遍
m
39.75

11
030801007013
室内衬塑料镀锌钢管DN20
1.安装部位(室内、外):室内埋墙

2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN20
6.红丹环氧防锈漆2遍
7.环氧磁漆2遍
m
6.72

12
030801007014
室内衬塑料镀锌钢管DN15
1.安装部位(室内、外):室内埋墙
2.输送介质（给水、排水、热煤体、燃气、雨水）:给水
3.材质:衬塑料镀锌钢管
4.型号、规格:DN15
7.环氧磁漆2遍
m
5.25

13
030803001001
螺纹阀门DN40
1.类型:螺纹截止阀
2.材质:铸铁
3.型号、规格:DN40
个
6

14
030803001004
螺纹阀门DN32
1.类型:螺纹截止阀
2.材质:铸铁
3.型号、规格:DN32
个
1

15
030803001005
螺纹阀门DN25
1.类型:螺纹截止阀
2.材质:铸铁
3.型号、规格:DN25
个
4

16
030803001003
螺纹浮球阀DN40
1.类型:螺纹浮球
2.型号、规格:DN40
个
1

17
030802001001
管道支架制作安装
1.除锈、刷油设计要求: 手工除轻锈，刷红丹防锈漆两遍
Kg
22

2、地上排水工程

18
030801005001
进户埋地排污管塑料管 UPVC DN200
1.安装部位(室内、外):进户埋地
2.输送介质（给水、排水、热煤体、燃气、雨水）:排水
3.材质:塑料管
4.型号、规格:UPVC DN200
5.连接方式:粘接
m
8.9

19
030801005002
进户埋地排污管塑料管 UPVC DN150
1.安装部位(室内、外):进户埋地2.输送介质（给水、排水、热煤体、燃气、雨水）:排水3.材质:塑料管 4.型号、规格:UPVC DN150 5.连接方式:粘接6.套管形式、材质、规格:进户钢制防水套管，DN200 3个
m
19.85

20
030801005004
进户埋地排污管塑料管 UPVC DN110
1.安装部位(室内、外):进户埋地
2.输送介质（给水、排水、热煤体、燃气、雨水）:排水
3.材质:塑料管
4.型号、规格:UPVC DN110
5.连接方式:粘接
6.套管形式、材质、规格:进户钢制防水套管，DN150 2个
m
17.95

21
030801005006
地上排污管塑料管 UPVC DN110
1.安装部位(室内、外):地上
2.输送介质（给水、排水、热煤体、燃气、雨水）:排水
3.材质:塑料管
4.型号、规格:UPVC DN110
5.连接方式:粘接
6.套管形式、材质、规格:天面钢制防水套管，DN150 5个
m
159.9

22
030801005008
地上排污管塑料管 UPVC DN75
1.安装部位(室内、外):地上
2.输送介质（给水、排水、热煤体、燃气、雨水）:排水
3.材质:塑料管
4.型号、规格:UPVC DN75
5.连接方式:粘接
m
48.8

23
030801005009
地上排污管塑料管 UPVC DN50
1.安装部位(室内、外):地上
2.输送介质（给水、排水、热煤体、燃气、雨水）:排水
3.材质:塑料管
4.型号、规格:UPVC DN50
5.连接方式:粘接
m
6.4

24
030801005010
地上排污管塑料管 UPVC DN40
1.安装部位(室内、外):地上
2.输送介质（给水、排水、热煤体、燃气、雨水）:排水
3.材质:塑料管
4.型号、规格:UPVC DN40
5.连接方式:粘接
m
3.3

25
030801005011
地上排污管塑料管 UPVC DN32
1.安装部位(室内、外):地上2.输送介质（给水、排水、热煤体、燃气、雨水）:排水3.材质:塑料管 4.型号、规格:UPVC DN325.连接方式:粘接
m
4.8

26
030804004001
洗手盆
1.材质:陶瓷
2.组装形式:成套洗手盆
3.水嘴(全铜磨光)DNM15
4.洗手盆存水弯带下水口DN25
组
15

27
030804012001
蹲式大便器
1.材质:陶瓷
2.组装方式:成套蹲式大便器
3.手压延时自闭式冲洗阀DN25
4.大便器存水弯DN100
套
40

28
030804013001
小便器
1.材质:陶瓷
2.组装方式:成套挂斗式小便器
3.小便器延时自闭从冲洗阀DNM15
4.小便器存水塑料　DN40
套
20

29
030804017001
塑料地漏 DN75
1.材质:塑料
2.型号、规格:DN75
个
10

30
030804017002
塑料地漏 DN100
1.材质:塑料
2.型号、规格:DN100
个
10

31
030
