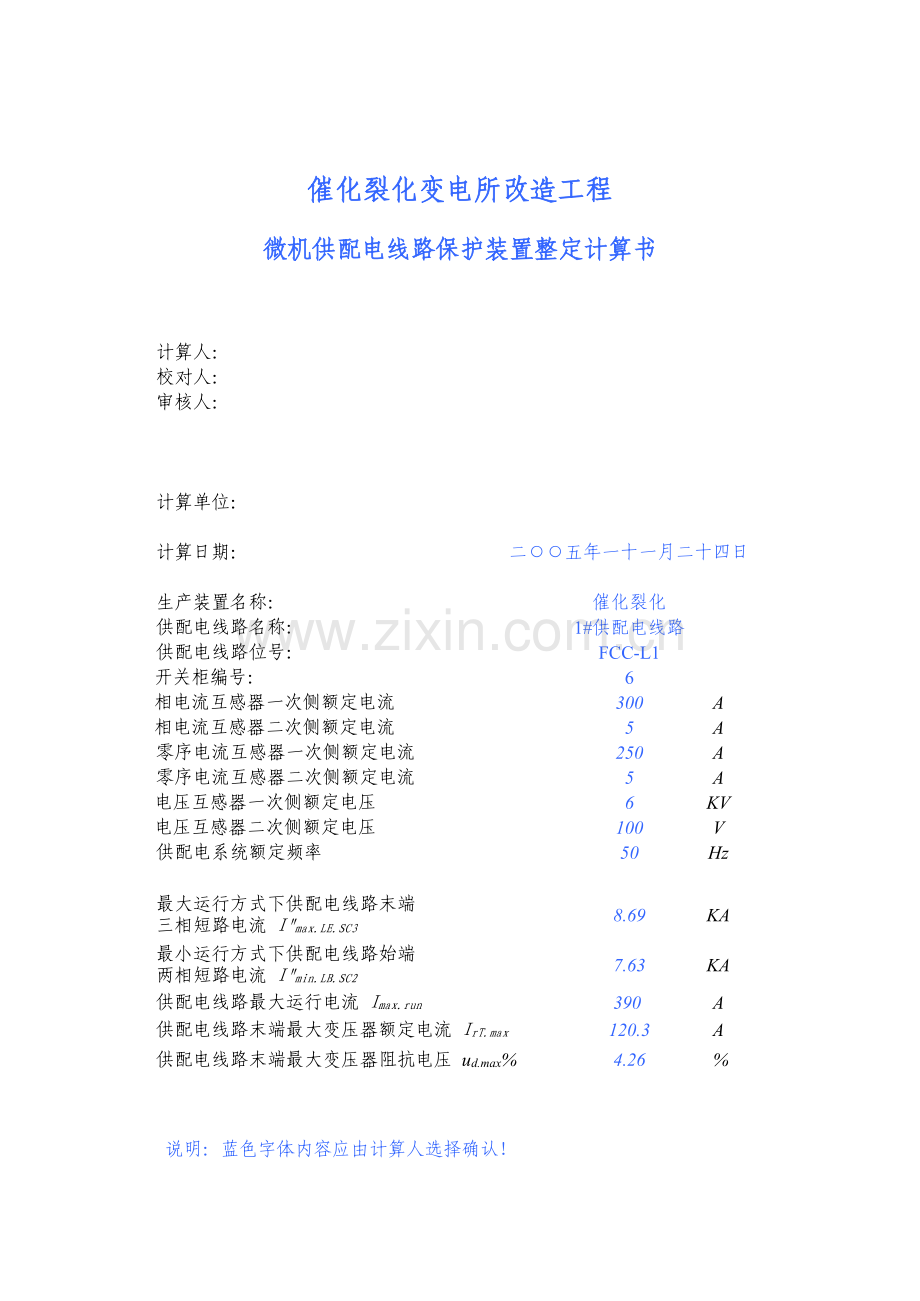

催催化化裂裂化化变变电电所所改改造造工工程程微微机机供供配配电电线线路路保保护护装装置置整整定定计计算算书书计算人：校对人：审核人：计算单位：计算日期：二五年一十一月二十四日生产装置名称：催化裂化供配电线路名称：1#供配电线路供配电线路位号：FCC-L1开关柜编号：6相电流互感器一次侧额定电流300A相电流互感器二次侧额定电流5A零序电流互感器一次侧额定电流250A零序电流互感器二次侧额定电流5A电压互感器一次侧额定电压6KV电压互感器二次侧额定电压100V供配电系统额定频率50Hz最大运行方式下供配电线路末端三相短路电流 Imax.LE.SC38.69KA最小运行方式下供配电线路始端两相短路电流 Imin.LB.SC27.63KA供配电线路最大运行电流 Imax.run390A供配电线路末端最大变压器额定电流 IrT.max120.3A供配电线路末端最大变压器阻抗电压 ud.max%4.26%说明：蓝色字体内容应由计算人选择确认！曲线过负荷保护投入曲线过负荷功能？投入（投/退）过负荷曲线类型UK长时反时限曲线过负荷系数 KCOL1.3曲线过负荷允许运行时间 tCOL.run360秒曲线负荷整定值 Iset.COL1.69In曲线过负荷一次整定电流值 Iset.COL.p507A曲线过负荷二次整定电流值 Iset.COL.s8.45A曲线过负荷整定时间倍数 tset.COL.m0.90秒曲线过负荷保护动作方式跳闸曲线过电流保护投入曲线过电流功能？投入（投/退）过电流曲线类型IEC标准反时限曲线过电流系数 KCOC1.3曲线过电流整定时间 tset.COC3秒曲线负荷整定值 Iset.COC1.69In曲线过电流一次整定电流值 Iset.COC.p507A曲线过电流二次整定电流值 Iset.COC.s8.5A曲线过电流整定时间倍数 tset.COC.m0.11秒曲线过电流保护动作方式跳闸 过电流保护投入过电流保护功能？投入（投/退）过电流保护系数 KOC1.3过电流保护整定值 Iset.OC12.30In过电流保护一次整定电流值 Iset.OC.p3.69KA过电流保护二次整定电流值 Iset.OC.s61.5A过电流保护延时 tset.OC0.5秒短路保护灵敏系数 Ksen.OC2.07合格过电流保护动作方式跳闸短路保护投入短路保护功能？投入（投/退）短路保护系数 KSC1.3短路保护整定值 Iset.SC37.7In短路保护一次整定电流值 Iset.SC.p11.31KA短路保护二次整定电流值 Iset.SC.s188.5A短路保护延时 tset.SC0秒短路保护灵敏系数 Ksen.SC0.67不合格短路保护动作方式跳闸接地故障保护投入接地故障保护功能？投入（投/退）接地故障保护一次动作电流 Iop.E.p1A接地故障保护整定值 Iset.E0.004In接地故障保护延时 tset.E0.5秒接地故障保护动作方式信号低电压段保护投入低电压段保护功能？投入（投/退）低电压段保护系数 KUV.85%低电压段保护整定值 Uset.UV.0.85Un低电压段保护一次动作整定值 Uset.UV.p.5100V低电压段保护二次动作整定值 Uset.UV.s.85V低电压段保护延时 tset.UV.0.5秒低电压段保护动作方式跳闸低电压段保护投入低电压段保护功能？投入（投/退）低电压段保护系数 KUV.25%低电压段保护整定值 Uset.UV.0.25Un低电压段保护一次动作整定值 Uset.UV.p.1500V低电压段保护二次动作整定值 Uset.UV.s.25V低电压段保护延时 tset.UV.0.5秒低电压段保护动作方式跳闸过电压保护投入过电压保护功能？投入（投/退）过电压保护系数 KOV110%过电压保护整定值 Uset.OV1.10Un过电压保护一次动作整定值 Uset.OV.p6.6KV过电压保护二次动作整定值 Uset.OV.s110V过电压保护延时 tset.OV9秒过电压保护动作方式跳闸负序电压保护投入负序电压保护功能？投入（投/退）负序电压保护系数 KNV80%负序电压保护整定值 Uset.NV0.80Un负序电压保护一次动作整定值 Uset.NV.p4800V负序电压保护二次动作整定值 Uset.NV.s80V负序电压保护延时 tset.NV1.5秒负序电压保护动作方式跳闸开口三角电压保护投入开口三角电压保护功能？投入（投/退）开口三角电压保护系数 KRV15%开口三角电压保护整定值 Uset.RV0.15Un开口三角电压保护一次动作整定值 Uset.RV.p900V开口三角电压保护二次动作整定值 Uset.RV.s15V开口三角电压保护延时 tset.RV9秒开口三角电压保护动作方式信号过频率保护投入过频率保护功能？投入（投/退）过频率保护系数 KOF106%过频率保护整定值 Uset.OF53.0Hz过频率保护延时 tset.OF2秒过频率保护动作方式信号低频率段保护投入低频率段保护功能？投入（投/退）低频率段保护系数 KUF.96%低频率段保护整定值 Uset.UF.48.0Hz低频率段保护延时 tset.UF.2秒低频率段保护动作方式跳闸低频率段保护投入低频率段保护功能？投入（投/退）低频率段保护系数 KUF.94%低频率段保护整定值 Uset.UF.47.0Hz低频率段保护延时 tset.UF.2秒低频率段保护动作方式跳闸低频率段保护投入低频率段保护功能？投入（投/退）低频率段保护系数 KUF.92%低频率段保护整定值 Uset.UF.46.0Hz低频率段保护延时 tset.UF.2秒低频率段保护动作方式跳闸低频率段保护投入低频率段保护功能？投入（投/退）低频率段保护系数 KUF.90%低频率段保护整定值 Uset.UF.45.0Hz低频率段保护延时 tset.UF.2秒低频率段保护动作方式跳闸催催化化裂裂化化变变电电所所改改造造工工程程微微机机变变压压器器保保护护装装置置整整定定计计算算书书计算人：校对人：审核人：计算单位：计算日期：二五年一十一月二十四日生产装置名称：催化裂化变压器名称：1#变压器变压器位号：FCC-T1开关柜编号：9相电流互感器一次侧额定电流150A相电流互感器二次侧额定电流5A零序电流互感器一次侧额定电流250A零序电流互感器二次侧额定电流5A变压器额定电流 IrT120.2A变压器阻抗电压 ud%4.26%变压器一次最小运行方式下两相短路电流 Imin.SC29.26KA最大运行方式下变压器二次三相短路时流过变压器一次的短路电流 Imax.SC32.82KA说明：蓝色字体内容应由计算人选择确认！热过负荷保护投入热过负荷功能？投入（投/退）热过负荷系数 KHOL1.05热过负荷整定值 Iset.HOL0.85In热过负荷一次整定电流值 Iset.HOL.p128A热过负荷二次整定电流值 Iset.HOL.s4.25A热时间常数 thot9分冷却时间常数 tcool60分投入热过负荷报警功能？退出（投/退）热过负荷报警整定值 AHOL90%热过负荷保护动作方式跳闸曲线过负荷保护投入曲线过负荷功能？投入（投/退）过负荷曲线类型IEEE非常反时限曲线过负荷系数 KCOL1.1曲线过负荷允许运行时间 tCOL.run600秒曲线负荷整定值 Iset.COL0.89In曲线过负荷一次整定电流值 Iset.COL.p134A曲线过负荷二次整定电流值 Iset.COL.s4.45A曲线过负荷整定时间倍数 tset.COL.m6.39秒曲线过负荷保护动作方式跳闸 过电流保护投入过电流保护功能？投入（投/退）过电流保护系数 KOC3.6IrT过电流保护整定值 Iset.OC2.9In过电流保护一次整定电流值 Iset.OC.p435A过电流保护二次整定电流值 Iset.OC.s14.5A过电流保护延时 tset.OC0.5秒过电流保护动作方式跳闸短路保护投入短路保护功能？投入（投/退）短路保护系数 KSC1.2短路保护整定值 Iset.SC22.6In短路保护一次整定电流值 Iset.SC.p3.39KA短路保护二次整定电流值 Iset.SC.s113.0A短路保护延时 tset.SC0秒短路保护灵敏系数 Ksen.SC2.73合格短路保护动作方式跳闸接地故障保护投入接地故障保护功能？投入（投/退）接地故障保护一次动作电流 Iop.E.p1A接地故障保护整定值 Iset.E0.004In接地故障保护延时 tset.E0.5秒接地故障保护动作方式信号不平衡/负序保护投入不平衡/负序保护功能？投入（投/退）不平衡/负序保护系数 Kunb80%不平衡/负序保护整定值 Iset.unb0.650In不平衡/负序保护一次整定电流值 Iset.unb.p97.5A不平衡/负序保护二次整定电流值 Iset.unb.s3.25A不平衡/负序保护延时 tset.unb0.5秒不平衡/负序保护动作方式跳闸温度保护投入温度保护功能？投入（投/退）温度报警整定值 Tset.AR135温度保护整定值 Tset150催催化化裂裂化化变变电电所所改改造造工工程程微微机机电电动动机机保保护护装装置置整整定定计计算算书书计算人：校对人：审核人：计算单位：计算日期：二五年一十一月二十四日生产装置名称：催化裂化电动机名称：主风机电动机位号：B1102开关柜编号：16相电流互感器一次侧额定电流750A相电流互感器二次侧额定电流5A磁平衡电流互感器一次侧额定电流50A磁平衡电流互感器二次侧额定电流5A零序电流互感器一次侧额定电流250A零序电流互感器二次侧额定电流5A电压互感器一次侧额定电压6KV电压互感器二次侧额定电压100V是否为增安型电动机？普通型电动机电动机额定功率 PrM5500KW电动机额定电流 IrM606A电动机启动电流倍数 Kst4.5电动机启动时间 tst28秒最小运行方式下系统两相短路电流 Imin.SC29.26KA说明：蓝色字体内容应由计算人选择确认！热过负荷保护投入热过负荷功能？投入（投/退）热过负荷系数 KHOL1.05热过负荷整定值 Iset.HOL0.85In热过负荷一次整定电流值 Iset.HOL.p638A热过负荷二次整定电流值 Iset.HOL.s4.25A负序系数 Kns5热时间常数 thot136分热时间常数 thot249分冷却时间常数 tcool60分投入热过负荷报警功能？投入（投/退）热过负荷报警整定值 AHOL90%热过负荷保护动作方式跳闸曲线过负荷保护投入曲线过负荷功能？投入（投/退）过负荷曲线类型UK长时反时限曲线过负荷系数 KCOL1.05曲线负荷整定值 Iset.COL0.85In曲线过负荷一次整定电流值 Iset.COL.p638A曲线过负荷二次整定电流值 Iset.COL.s4.25A曲线过负荷整定时间倍数 tset.COL.m0.92秒曲线过负荷保护动作方式跳闸 过电流保护投入过电流保护功能？投入（投/退）过电流保护整定值 Iset.OC3.7In过电流保护一次整定电流值 Iset.OC.p2775A过电流保护二次整定电流值 Iset.OC.s18.5A过电流保护延时 tset.OC32.2秒过电流保护动作方式跳闸短路保护投入短路保护功能？投入（投/退）短路保护系数 KSC1.5短路保护整定值 Iset.SC5.5In短路保护一次整定电流值 Iset.SC.p4125A短路保护二次整定电流值 Iset.SC.s27.5A短路保护延时 tset.SC0秒短路保护灵敏系数 Ksen.SC2.24合格短路保护动作方式跳闸超时启动/堵转保护投入超时启动/堵转保护功能？投入（投/退）超时启动/堵转检测倍数 Kstall2超时启动/堵转保护整定值 Iset.stall1.70In超时启动/堵转保护一次整定电流值 Iset.stall.p1275A超时启动/堵转保护二次整定电流值 Iset.stall.s8.5A超时启动/堵转保护延时 tset.stall32.2秒超时启动/堵转保护动作方式跳闸纵联差动保护投入纵联差动保护功能？投入（投/退）启动时纵联差动保护整定值 Iset.di.st0.55In启动时纵联差动保护一次整定电流值 Iset.di.st.p412.5A启动时纵联差动保护二次整定电流值 Iset.di.st.s2.75A启动时纵联差动保护延时 tset.di.st0.3秒运行时纵联差动保护整定值 Iset.di.run0.13In运行时纵联差动保护一次整定电流值 Iset.di.run.p97.5A运行时纵联差动保护二次整定电流值 Iset.di.run.s0.65A运行时纵联差动保护延时 tset.di.run0秒纵联差动保护动作方式跳闸磁平衡差动保护投入磁平衡差动保护功能？投入（投/退）磁平衡差动保护一次整定电流值 Iop.MB.p10A磁平衡差动保护整定值 Iset.MB0.20In磁平衡差动保护二次整定电流值 Iset.MB.s1.0A磁平衡差动保护延时 tset.MB0秒磁平衡差动保护动作方式跳闸接地故障保护投入接地故障保护功能？投入（投/退）接地故障保护一次动作电流 Iop.E.p1A接地故障保护整定值 Iset.E0.004In接地故障保护二次动作电流 Iop.E.s0.020A接地故障保护延时 tset.E0.5秒接地故障保护动作方式信号不平衡/负序保护投入不平衡/负序保护功能？投入（投/退）不平衡/负序保护系数 Kunb15%不平衡/负序保护整定值 Iset.unb0.125In不平衡/负序保护一次整定电流值 Iset.unb.p93.75A不平衡/负序保护二次整定电流值 Iset.unb.s0.625A不平衡/负序保护延时 tset.unb32.2秒不平衡/负序保护动作方式信号低电流保护投入低电流保护功能？退出（投/退）低电流保护系数 KUC15%低电流保护整定值 Iset.UCIn低电流保护一次整定电流值 Iset.UC.pA低电流保护二次整定电流值 Iset.UC.sA低电流保护延时 tset.UC秒低电流保护动作方式跳闸低电压保护投入低电压保护功能？投入（投/退）低电压保护系数 KUV50%低电压保护整定值 Uset.UV0.50Un低电压保护一次动作整定值 Uset.UV.p3000V低电压保护二次动作整定值 Uset.UV.s50V低电压保护延时 tset.UV9秒低电压保护动作方式跳闸有功逆功率保护投入有功过功率保护功能？投入（投/退）有功过功率保护系数 KOW60%有功过功率保护整定值 Uset.OW3300.0KW有功过功率保护延时 tset.OW1.5秒有功过功率保护动作方式跳闸催催化化裂裂化化变变电电所所改改造造工工程程微微机机电电力力电电容容器器保保护护装装置置整整定定计计算算书书计算人：校对人：审核人：计算单位：计算日期：二五年一十一月二十四日生产装置名称：催化裂化电力电容器名称：1#电容器电力电容器位号：FCC-C1开关柜编号：18相电流互感器一次侧额定电流75A相电流互感器二次侧额定电流5A桥差电流互感器一次侧额定电流20A桥差电流互感器二次侧额定电流5A零序电流互感器一次侧额定电流250A零序电流互感器二次侧额定电流5A电压互感器一次侧额定电压6KV电压互感器二次侧额定电压100V电力电容器额定电流 IrC43.4A最小运行方式下系统两相短路电流 Imin.SC27.69KA说明：蓝色字体内容应由计算人选择确认！热过负荷保护投入热过负荷功能？投入（投/退）热过负荷系数 KHOL1.05热过负荷整定值 Iset.HOL0.61In热过负荷一次整定电流值 Iset.HOL.p46A热过负荷二次整定电流值 Iset.HOL.s3.05A热时间常数 thot9分冷却时间常数 tcool60分热过负荷保护动作方式跳闸曲线过负荷保护投入曲线过负荷功能？投入（投/退）过负荷曲线类型IEC极端反时限曲线过负荷系数 KCOL1.05曲线过负荷允许运行时间 tCOL.run600秒曲线负荷整定值 Iset.COL0.61In曲线过负荷一次整定电流值 Iset.COL.p46A曲线过负荷二次整定电流值 Iset.COL.s3.05A曲线过负荷整定时间倍数 tset.COL.m0.77秒曲线过负荷保护动作方式跳闸 过电流保护投入过电流保护功能？投入（投/退）过电流保护系数 KOC3过电流保护整定值 Iset.OC1.8In过电流保护一次整定电流值 Iset.OC.p135A过电流保护二次整定电流值 Iset.OC.s9.0A过电流保护延时 tset.OC0.5秒过电流保护动作方式跳闸短路保护投入短路保护功能？投入（投/退）短路保护整定值 Iset.SC49.3In短路保护一次整定电流值 Iset.SC.p3.70KA短路保护二次整定电流值 Iset.SC.s246.5A短路保护延时 tset.SC0.2秒短路保护动作方式跳闸桥差电流保护投入桥差电流保护功能？投入（投/退）桥差电流保护一次动作电流 Iop.BD.p6.0A桥差电流保护整定值 Iset.BD0.30In桥差电流保护二次整定电流值 Iset.BD.s1.50A桥差电流保护延时 tset.BD0.3秒桥差电流保护动作方式跳闸接地故障保护投入接地故障保护功能？投入（投/退）接地故障保护一次动作电流 Iop.E.p1A接地故障保护整定值 Iset.E0.004In接地故障保护延时 tset.E0.5秒接地故障保护动作方式信号不平衡/负序电流保护投入不平衡/负序电流保护功能？投入（投/退）不平衡/负序电流保护系数 Kunb.C15%不平衡/负序电流保护整定值 Iset.unb0.090In不平衡/负序电流保护一次整定电流值 Iset.unb.p6.75A不平衡/负序电流保护二次整定电流值 Iset.unb.s0.45A不平衡/负序电流保护延时 tset.unb.C30.0秒不平衡/负序电流保护动作方式信号低电压保护投入低电压保护功能？投入（投/退）低电压保护系数 KUV80%低电压保护整定值 Uset.UV0.80Un低电压保护一次动作整定值 Uset.UV.p4800V低电压保护二次动作整定值 Uset.UV.s80V低电压保护延时 tset.UV9秒低电压保护动作方式跳闸过电压保护投入过电压保护功能？投入（投/退）过电压保护系数 KOV110%过电压保护整定值 Uset.OV1.10Un过电压保护一次动作整定值 Uset.OV.p6.6KV过电压保护二次动作整定值 Uset.OV.s110V过电压保护延时 tset.OV9秒过电压保护动作方式跳闸负序电压保护投入负序电压保护功能？投入（投/退）负序电压保护系数 Kunb.V15%负序电流保护整定值 Uset.unb0.15Un负序电流保护一次整定电流值 Uset.unb.p900V负序电流保护二次整定电流值 Uset.unb.s15V负序电流保护延时 tset.unb.V30.0秒负序电流保护动作方式信号开口三角电压保护投入开口三角电压保护功能？投入（投/退）开口三角电压保护系数 KRV15%开口三角电压保护整定值 Uset.RV0.15Un开口三角电压保护一次动作整定值 Uset.RV.p900V开口三角电压保护二次动作整定值 Uset.RV.s15V开口三角电压保护延时 tset.RV9秒开口三角电压保护动作方式跳闸
