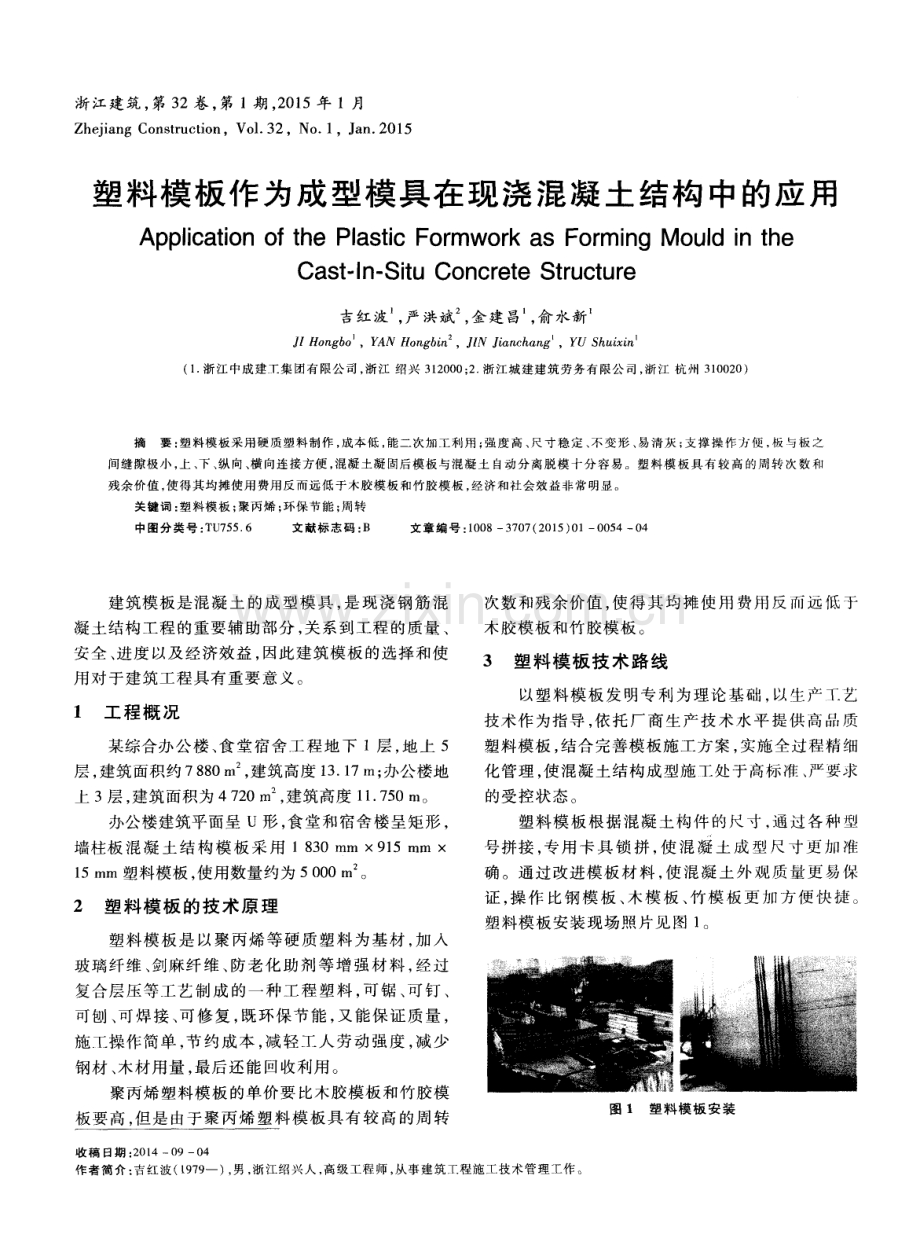

浙江建筑， 第 3 2卷， 第 1期 ， 2 0 1 5年 1月 Z h e j i a n g Co n s t r u c t i o n，Vo 1 3 2，No 1 ，J a n 2 0 1 5 塑料模板作为成 型模具在现浇混凝土结构 中的应用 Ap p l i c a t i o n o f t h e P l a s t ic F o r mwo r k a s F O r mi n g Mo u l d i n t h e Ca s t I n - Si t u Co n c r e t e St r u c t u r e 吉红 波 ， 严 洪斌 ， 金 建 昌 ， 俞 水新 J l Ho n g b o ，Y A N Ho n g b i n ， 州J i a n c h a n g ，Y U S h u i x i n ( 1 浙江 中成建工集团有限公 司， 浙江 绍兴 3 1 2 0 0 0 ； 2 浙江城建建筑劳务有限公 司， 浙江 杭州 3 1 0 0 2 0 ) 摘要 ： 塑料模板采 用硬质塑料制作 ， 成本低 ， 能二次加工利用 ； 强度高 、 尺寸稳定 、 不 变形 、 易清灰 ； 支撑操作方 便， 板 与板 之 间缝隙极小 ， 上 、 下 、 纵 向、 横 向连接方便 ， 混凝土凝 固后模板与混凝土 自动 分离脱模十分 容易。塑料模板具 有较高 的周 转次数 和 残余价值 ， 使得其均摊使 用费用反而远低于木胶模板 和竹胶模板 ， 经济和社会效益非 常明显 。 关键词 ： 塑料模板 ； 聚丙烯 ； 环保节能 ； 周转 中图分类号 ： T U 7 5 5 6 文献标志码 ： B 文章编号： 1 0 0 8 3 7 0 7 ( 2 0 1 5 ) 0 1 0 0 5 40 4 建 筑模 板是 昆 凝 土 的成 型模 具 ， 是 现浇 钢 筋混 凝 土结 构 工程 的重要辅 助部 分 ， 关 系到 工程 的质量 、 安 全 、 进度 以及 经济效 益 ， 因此建 筑模板 的选 择和使 用 对 于建筑 工程 具有重 要 意义 。 1 工 程 概 况 某 综合办 公楼 、 食 堂 宿舍 工 程地 下 1 层 ， 地 上 5 层 ， 建筑 面积 约 7 8 8 0 IT I ， 建筑 高度 l 3 1 7 1 1 3_ ； 办公楼地 上 3层 ， 建筑面积为 4 7 2 0 1T I ， 建筑高度 1 1 7 5 0 13 1 。 办公楼建筑平面呈 u形， 食堂和宿舍楼呈矩形 ， 墙柱板 混 凝 土 结 构 模 板 采 用 1 8 3 0 m m 9 1 5 mm X 1 5 l n m塑料模 板 ， 使用数量 约为 5 0 0 0 IT I 。 2 塑 料 模 板 的 技 术 原 理 塑料模板是 以聚丙烯等硬质塑料为基材 ， 加入 玻璃 纤维 、 剑麻 纤 维 、 防 老化 助 剂 等增 强 材 料 ， 经 过 复合层压等工艺制成 的一种工程塑料 ， 可锯 、 可钉 、 可刨 、 可焊接 、 可修复， 既环保节能 ， 又能保证质量 ， 施_T操作简单 ， 节约成本 ， 减轻 _T人劳动强度 ， 减少 钢材 、 木 材用量 ， 最 后还 能 回收利用 。 聚 丙烯 塑料模 板 的单 价要 比木 胶模板 和竹 胶模 板要高 ， 但是 由于聚丙烯塑料模板具有较高的周转 次数和残余价值， 使得其均摊使用费用反 而远低 于 木胶 模板 和竹 胶模板 。 3 塑料模板技术路线 以塑料 模 板 发 明专利 为理论 基 础 ， 以生 产T 艺 技术 作 为指导 ， 依托 厂 商 生 产技 术 水 平 提供 高 品质 塑料 模板 ， 结合 完善模 板施 工方 案 ， 实施 全过程 精细 化管 理 ， 使 混凝 土结 构成 型施 T处 于高标 准 、 严 要求 的受 控状 态 。 塑 料模 板 根 据混 凝 土构 件 的 尺寸 ， 通 过 各种 型 号拼 接 ， 专用 卡 具 锁 拼 ， 使 混 凝 土 成 型 尺 寸 更 加 准 确 。通过 改进 模板 材 料 ， 使 混 凝 土外 观 质 量更 易保 证 ， 操 作 比钢 模 板 、 木模 板 、 竹 模 板 更 加 方 便 快 捷 。 塑料模 板安装 现场 照片 见 图 1 。 收 稿 日期 ： 2 0 1 40 9 0 4 作者简介 ： 吉红波( L 9 7 9 一 ) ， 男 ， 浙江绍兴人 ， 高级工程师 ， 从事 建筑 工程施工技术管理： 作 。 图 1塑料模板安装 第 1期 吉红波等： 塑料模板作为成型模具在现浇混凝土结构中的应用 4技术特点和 难点 ( 1 ) 塑料模 板 具有 抗 湿 、 耐 腐蚀 、 耐 酸 和耐 碱 性 等特点。 ( 2 ) 塑料模 板 强 度 高 、 韧性 强 ， 耐 冲击 、 弹性 强 ， 不易产生变形 ， 从而大幅度提高了模板 的周转使用 次数 。 ( 3 ) 塑料 模板 规 格全 、 重 量轻 ( 1 6 0 5 k g m ) 、 支拆模 轻便 ， 施 工操作及搬 运安全 可靠 、 劳动 强度低 、 施工效 率高 。 ( 4 ) 塑料 模板 可 与木 ( 竹节 ) 胶 合 板等 多 种材 质 板 同 时使用 。 ( 5 ) 经测 试 ， 塑 料 模 板 的正 常使 用 次 数 为 可 反 复使用 6 01 0 0次 ， 从而大大降低施工成本 ， 且使用 后 的废 旧模 板 还可 收 回 ， 以旧换新 ， 节 约成 本更 加可 观 ， 有 利模 板租 赁业 的发 展 。 ( 6 ) 塑 料 模 板 在 使 用 过 程 中 无需 涂 刷 脱 模 剂 ， 容 易 清洁 和保 养 。因此 减少 了模 板 清洁 、 保 养 费用 。 ( 7 ) 塑料模板表面平滑 、 光洁， 与混凝土剥离性 好 ， 易 脱模 ， 可 大大 加快 施工 进度 ， 缩 短施工 工期 ， 有 助 于 实现 清水 混凝 土施 工 的质量 要求 。 ( 8 ) 塑 料模 板 如遇 损 坏 ， 可 回收 、 再 生 因而 减少 废弃物对环境的污染 ， 符合 国家创建节约型社会的 基 本 国策 。 ( 9 ) 塑 料模 板 有 较 好 的物 理 性 能 ， 使 用 温 度 在 一 5 。 6 5 ， 不 吸水 ， 并且 有 足够 的机 械强 度 。 ( 1 0 ) 塑料 模 板 可锯 、 钻 ， 纵 、 横 向可 以 任意 连 接 组合 ， 卸模设有楔 型模板 ； 转角接 点设 有 9 0 。 阴、 阳 角模 板 ， 施 工 十分 方便 。 5施 工 工 艺流 程 ( 1 ) 柱 模 板 ： 检 查 柱 位 置 墨 线 一 抹 柱 模 板 底 部 地 面 找平 层 、 焊 限位钢 筋 一 安 装 柱 模 板 一 安 装 柱 箍 一 校 正 固定一 质 量检查 。 ( 2 ) 墙模 板 ： 检 查 墙 体 位 置 墨 线 一 安 装 就 位 一 侧 墙 模板 一钻 对 拉螺 杆孔 并装 上穿 墙螺 杆 和 内套 管 一 安 装另 一 侧墙 模板一 钻 对拉 螺杆 孔并 对上 穿墙 螺 杆一 检查 ( 或 调 整 竖 向 内楞 木 间距 ) 一 安装 水 平 双 钢管 外楞 ， 临时 固定穿 墙 螺杆一 检查 、 调 整模 板垂 直 度 ， 安 装 支撑一 紧 固穿 墙 螺 杆 螺 帽一 安 装 门窗 洞 侧 边模 板一 质 量检 查 。 ( 3 ) 梁模 板 ： 搭 钢 管 承 重 支 撑 架 一 复 核 标 高 一 安装 梁 底 模 一 绑 扎 梁 钢 筋 一 安 装 梁 侧 模 一 质 量 检查 。 ( 4 ) 楼板 模板 ： 搭 支撑 架 一 安放 木 格 栅 ( 楞 铺 模板 一校 正标 高一 安装 预埋 洞模 板框一 模板 l 理一 质量检 查 。塑料 模板 支模 架 现场照 片见 图 图 2塑 料 模 板 支 模 架 6塑料模板 常用规格 楼 板 塑 料 模 板 规 格 ： 9 1 5 mm X l 8 3 0 j 1 0 0 0 mm 2 0 0 0 mm、 1 2 2 0 mm 2 4 4 0 mm， 均 ： 上下 平 整 的平 板结 构形 式 。 墙 柱 塑 料 模 板 规 格 ： 以 9 0 0 m m 1 8 0 0 6 0 0 mm 1 8 0 0 ml l 、 5 0 0 mm 1 8 0 0 1 1 1 1 1 1 、 4 5 0 n l 1 8 0 0 m lq 为 主 ， 搭 配 使 用 6 0 0 1 1 1 1 X 1 5 0 0 6 0 0 mm 1 2 0 0 mm 、 6 0 0 mm X 9 0 0 mm 、 4 0 0 m 1 5 0 0 m m、 3 0 0 m m1 5 0 0 mm使 用 ， 边 角 可 以适 择 1 0 0 m i l l 9 0 0 mm、 1 5 0 m m X 9 0 0 In m、 2 0 0 m 3 0 0 1T I 1T I 、2 0 0 iT l m 6 0 0 mm 、2 0 0 mm X 9 0 0 2 5 0 mm 6 0 0 13 1 1 11 、2 5 0 mm 9 0 0 mm、3 0 0 ml 6 0 0 mm、 3 0 0 F il m 9 0 0 m l r l 等小 规 格补 齐 。均 为 带肋 的结构形式 。 7施 工 操 作 要 点 7 1 剪 力墙 施 工要 点 ( 1 ) 安装 模板 宜 采用 墙 两 侧模 板 同时 安装 一 步模 板 边 安 装 锁 定 边 插 入穿 墙 或 对 拉 螺 栓 管 ， 并将两侧模对准墙线使之稳定 ， 然后用钢 形 扣件 与钩 头螺 栓 固定 于模 板 边 肋 上 ， 调 整 两1 的平直 。 ( 2 ) 用 同 样 方 法 安 装 其 他 若 干 步 模 板 到 j 部 ， 内钢楞 外侧 安装 外钢 楞 ， 并 将其 用方钢 卡 或 扣 件 与钩 头螺栓 和 内钢 楞 固定 ， 穿墙 螺 栓 由 内： 5 6 浙 江 建筑 2 0 1 5年第 3 2卷 楞 I 1 H 】 插 入 ， 用螺 母将 蝶形 扣 件拧 紧 ， 使 两侧 模板 成 为 一 体 。安 装 斜 撑 ， 调 整 模 板 垂 直 ， 合 格 后 ， 与 墙 、 柱 、 楼 板模 板连 接 见图 3 图 3模 板 与 穿 墙 螺 杆 示 意 图 ( 3 ) J J 【 1 的 间距不 得 大 于 4 5 0 I 1 1 13 1 4 5 0 mifn ， 以 免 不规 范施 一 造 成胀 模 、 ( 4) 墒体 模 板 要形 成 错缝 ， 要 保 持 所 有 拼 缝 在 条 n线 ， 尽 量错 开 ， 防止 浇筑 时候 产生 的荷 载 沿同 绦线 I 应力集 中， 模板拼缝处承受荷载过大。 ( 5 ) 力墙 顶 部 尽 量 采 取 小 块 收 尾 ， 以免 拆 模 板 时不 容 易拆卸 。 ( 6 ) 保证 墙 体 两 面 对 穿 螺 柃 的孔 位 对 正 ， 以便 于 加 同 ( 7 ) 高 度超 过 2 m 的剪 力墙 加 占 1 要 采 取 斜 撑 ， 6 0 0 mm增 加一 道斜 撑 。 7 2柱 模 板 施 工 要 点 ( 1 ) 支模 前 检 查 端 柱 的 面 钢 筋 是 否 在 墙 、 柱 的边 线及 其 保 护 层 内 ， 修 正 后 焊 二 定 位 筋 ， 清 除 异 物 ， 下端 基准 找平 。 ( 2 ) 先将柱子第一层四面模板就位组拼好， 用阳角 模连接 四面模 板 ， 用异形 卡扣 正反 交替连接 。使 模板 四面按给定柱截面线就位 ， 并使之垂直 ， 对角线相等 。 ( 3 ) 用定 型柱套 箍 固定 ， 楔板 到位 ， 销铁插 牢 。 ( 4 ) 以第一层楼板 为基准 ， 以同样方法组拼第 二层 和第 层 ， 直 至 到带 梁 口柱模 板 。用异 形 卡 扣 对 竖 向 、 水平 接缝 正 反交 替 连 接 。在 适 当高 度 进 行 支撑 和拉 结 ， 以 防倾 倒 。拼装 时 相 对 的两 边 用 同样 的模 板 ， 相邻 的两 边用 上下 相反 的模 板错缝 拼 装 ， 达 到其平 整 度 。 见图 4 。 图 4塑 料 模 板 异 形 卡 扣 示 意 图 ( 5 ) 对模 板 的轴 线 位 移 、 垂 直 偏 差 、 对 角 线 、 扭 向等 全面校 正 ， 并安装 定 型斜撑 ， 或将 一般 拉杆 和斜 撑 同定 在预 先埋 在 楼 板 中 的钢 筋 环 每 面设 两个 拉 ( 支 ) 杆 ， 与地 面呈 4 5 。 。上 述 方 法 安装 一 定 流水 段 的模 板 检查 安 装 质 量 ， 最 后进 行群 体 的 水 平拉 ( 支 ) 杆 及 剪刀 支杆 的同定 。 ( 6 ) 将 柱和模 板 内清 理f净 ， 封 闭清理 口。 ( 7 ) 柱 子加 固要 具 有垂 直 和 水 平 双 向钢 管 ， 防 止 产 生柱子 轴线 偏移 。 ( 8 ) 竖 缝 卡 扣 中 间 距 不 低 于 3 0 0 m m， 平 缝 在 l 5 0 I lq 1 I1 ( 即每孔 必 扣 ) ， 模 板 接 头 处 必 扣 扣 件 ， 最 下 方 的扣件 向上 扳 以便 拆模 。墙 的两侧 对拉螺 栓孔 应 平直 相 埘 ， 不 要斜 拉 硬 顶 ， 模 板 钻孔 应 用 电钻 ， 不 可 用螺 栓直 接插 入 。模 板 错位 拼接 的地方 搭接 长度 要 大 于 2 0 0 F n lT I 。 7 3检 查与校 正 模板 安装 完毕 应校 对模 板 的尺寸 、 标高 、 水平 度 和 立柱 的结合 牢 固程 度 ， 做 一次 全面检 查 ， 如有 超 出 规 范 许 可 范 围则 应 及 时 纠 正 。初 加 同 、 校 正 、 再 加 固 ， 然后将 模 板表 面清 理干 净 ， 准 备浇筑 。 第 1期 吉红波等： 塑料模板作为成型模具在现浇混凝土结构中的应用 5 7 垂 直 系统应 特别 加强 ， 设 置水 平拉 杆和 斜拉 杆 。 7 4模板 拆 除 ( 1 ) 结构底模拆 除前 ， 必须先填写拆模 申请单 ， 经签 字 同意后 ， 方 可进 行模 板 的拆 除 。 ( 2 ) 模 板拆 除 必须 达 到规 定 的拆模 强 度 且 要 满 足混凝土的设计强度 ， 同时要确定具体拆模程序 、 方 法 、 安 放 措施 。在 常 温 下 墙 体 混凝 土强 度 必 须 达 到 1 2 MP a ， 架设外挂架处墙体强度必须达到7 5 M P a 。 ( 3 ) 要做到后支的先拆 ， 先支的后拆 ； 先拆除非 承重 部 分 ， 后 拆 除 承重 部 分 ； 先 拆 侧 面 模 ， 后 拆 承 重 模 的原 则 。支撑 件 和 连 接件 要 逐 件 拆 卸 ， 模 板 逐 块 拆卸并传递 ， 上 下有人接 ， 勿 伤模板和混凝土面， 更 不 要 砸伤 人 。 ( 4 ) 拆 下 后分 类堆 放 整 齐 ， 附件及 时收 集 安 放 。 按顺 序拆 模 有 序 堆 放 ， 防 止 高 层 跌 落 ， 不 用 蛮 力 拆 卸 ， 保 护模 板 。 8 质量控 制 8 1质 量要 求 板 面平 整 ， 无 明 显 突 起 或 凹 陷 ， 局 部 存 在 不 平 整 ， 偏差不大于 2 m m。板面尺寸准确 、 方正， 偏差不 大 于 2 m m。阴 阳角模方 正 ， 连接 角模 平整 顺直 。 8 2现 浇结 构模 板安 装 允许偏 差 现 浇结构 模 板安 装允 许偏 差见 表 1 。 表 1 现浇结构模板 安装允许偏 差 8 3模板 安装 观 感质量 ( 1 ) 模板板 面平整 、 光滑 ， 尺寸准确 ， 尺寸偏差 不 大于 2 mm。 ( 2 ) 模板 背 楞 在 支 架 部 位 预 留 圆 孔 ， 要 求 无 扭 曲 、 破损 、 毛 刺 ， 位 置 准确 ， 操作平 台 、 支架 安装 牢 固。 ( 3 ) 模板 板缝 拼接 严密 、 平 整 、 无 错 台。 ( 4 ) 塑料 模板 螺栓 及异 形卡 、 “ 3 ” 型 卡 均应 按设 计 要求 安装 到位 。 ( 5 ) 塑 料 模 板 排 模 出现 的 木 条 厚 度 与 模 板 一 致 ， 不 嵌 入 ， 不 突 出 ， 木 条 部 位 螺 栓 固 定 ， 问 距 同 螺杆 。 9应 用效 果 9 1 经 济 效 益 ( 1 ) 塑料 模板 的 拼装 与拆 卸 时间 要 比传 统 模板 节 省 2 0 。施 工 速 度 加 快 ， 所 有 租 赁 设 备 租 期 缩 短， 节省 3 0 以上的租赁费用 。 ( 2 ) 塑 料模 板 具 有 较 好 的刚 度 和 强 度 ， 次 楞 间 距 可 以设置 5 0 06 0 0 m m， 所 用 周 转 木 材 比传 统 模 板 节省 1 4以上 。 ( 3 ) 塑料模板在规范使用情况下可以周转使用 4 O6 0次 ， 从 而 大 幅度 降 低 单 次 使 用 成 本 ， 比 竹 ( 木 ) 胶合 板模 板节 省 3 0 左右 。同时 ， 多次 周 转使 用 ， 能 有效 避免模 板 多 次 采 购 和运 输 所 带 来 的额 外 时间与费用 ， 加快施工进度。 ( 4 ) 塑料 模 板 尺 寸 稳 定 、 不 变 形 、 易 清 灰 ， 可 以 任 意连 接组 合 ， 且重 量轻 ， 施工 轻便 。使用 塑料 模板 表面光 洁 ， 混凝 土更 易达 到清水 混凝 土质 量要 求 。 ( 5 ) 目前 市场 上 木模板 7 0元 m ， 塑料 模板 1 1 0 元 m 。木模板的损耗成本 为 1 11 3元 m ， 使用 塑料模 板 的 损 耗 成 本 为 67元 m 。本 工 程 模 板 周 转按 照合 理周 转 ， 材 料投 入按 照 5 O 0 0 m 计算 ， 共 节 约 2 5万元 。 9 2社 会 环 境 效 益 塑 性 模 板是 一 种 真 正 的绿 色 环保 高 科 技材 料 ， 符 合 国家 “ 以塑 代 木 ， 以塑 代 钢 ， 以 塑 代 铝 ” 的产 业 政 策导 向 ， 是 国家鼓励 发展 的节 能 、 环保 型的 高新技 术 产 品 。塑性模 板 不 采用 钉 子 等 钢 性 材料 ， 减少 施 工 区环境噪音污染。废弃后 ， 可以全部回收再生 ， 减 少废 锯 材产 生 ， 施 工现 场 文 明施 工得 以保证 ， 有 利于 实现可持续发展 ， 共建和谐社会 。
