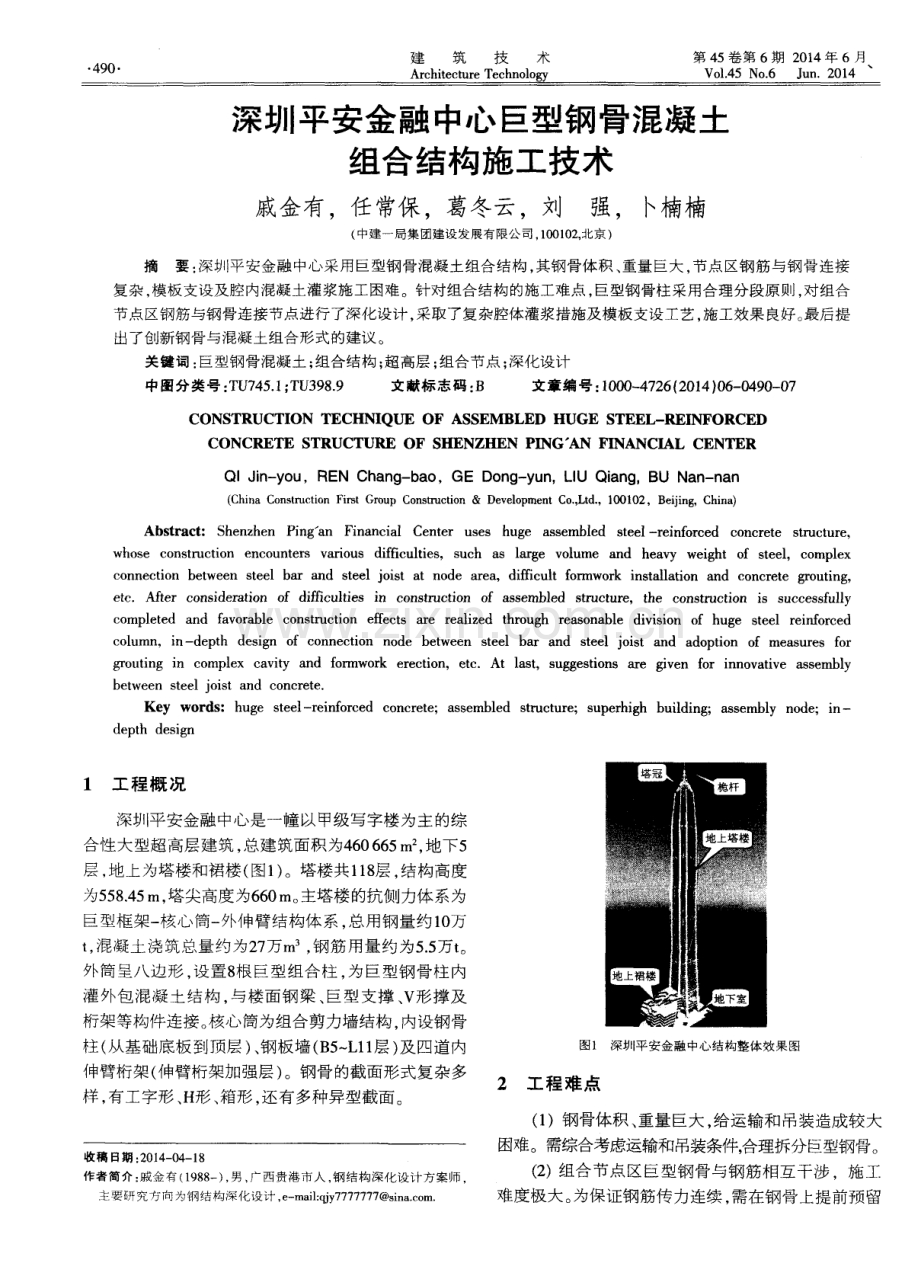

深圳平安金融中心巨型钢骨混凝土组合结构施工技术.pdf

4 9 0 建 筑 技 术 Ar c h i t e c t u r e T e c h n o l o g y 第 4 5卷第 6期 Vo 1 45 No 6 2 0 1 4年 6月 J u n 2 0 1 4、 深圳平安金融中心巨型钢骨混凝土 组合结构施工技术 戚金有，任常保 ，葛冬云，刘 强， ( 中建一局集团建设发展有限公司 ， 1 0 0 1 0 2 ， 北京) 1 楠楠 摘要 ： 深圳平安金融中心采 用巨型钢骨混凝土组合结构 ， 其钢骨体积 、 重量巨大 ， 节点区钢筋与钢 骨连接 复杂， 模板支设及腔内混凝土灌浆施工困难。针对组合结构 的施工难点 ， 巨型钢骨柱采用合理分段原则 ， 对组合 节点区钢筋与钢骨连接节点进行了深化设计 ， 采取了复杂腔体灌浆措拖及模板支设工艺 ， 施工效果良好 。 最后提 出了创新钢骨与混凝土组合形式的建议 。 关键词 ： 巨型钢骨混凝土 ； 组合结构 ； 超高层 ； 组合节点 ； 深化设计 中图分类号： T U 7 4 5 1 ； T U 3 9 8 9 文献标志码： B 文章编号： l 0 0 l0 4 7 2 6 f 2 0 1 4) 0 6 0 4 9 0 0 7 CONS T RUCT I oN TEC HNI QUE oF AS S EMB L ED HUGE S T E EL RE H oRCE D CoNCRETE STRUCTURE oF S HENZHEN Pn G AN F ANCI AL CENTER QI J i n - y o u，RE N Ch a n g - b a o ，GE Do n g - y u n ，L l U Qi a n g 。B U Na n n a n ( C h i n a C o n s t r u c t i o n F i r s t Gr o u p C o n s t r u c t i o n & D e v e l o p m e n t C o ， L t d ，1 0 0 1 0 2 ，B e i j i n g ， C h i n a ) Ab s t r a c t ： S h e n z h e n P i n g a n F i n a n c i a l Ce n t e r u s e s h u g e a s s e mb l e d s t e e l - r e i n f o r c e d c o n c r e t e s t r u c t u r e ， wh o s e c o n s t r u c t i o n e n c o u n t e r s v a rio u s d i f f i c u l t i e s ， s u c h a s l a r g e v o l u me a n d h e a v y we i g h t o f s t e e l ， c o mp l e x c o n n e c t i o n b e t we e n s t e e l b ar a n d s t e e l j o i s t a t n o d e a r e a ，d i f f i c u l t f o r m wo r k i n s t a l l a t i o n and c o n c r e t e g r o u t i n g ， e t c Afte r c o n s i d e r a t i o n o f d i f f i c u l t i e s i n c o ns t ruc t i o n o f a s s e mb l e d s t r u c t u r e ， t h e c o ns t r u c t i o n i s s u c c e s s f u l l y c o mp l e t e d a n d f a v o r a b l e c o n s t r u c t i o n e f f e c t s are r e a l i z e d t h r o u g h r e a s o n a b l e d i v i s i o n o f h u g e s t e e l r e i n f o r c e d c o l u mn ，i n d e p t h d e s i g n o f c o n n e c t i o n n o d e b e t w e e n s t e e l b ar a n d s t e e l j o i s t a n d a d o p t i o n o f me a s u r e s f o r g r o u t i n g i n c o mp l e x c a v i t y a n d f o r mwo r k e r e c t i o n ，e t c At l a s t ，s u g g e s t i o n s are g i v e n f o r i n n o v a t i v e a s s e mb l y b e t w e e n s t e e l j o i s t a n d c o n c r e t e Ke y wor d s ： h u g e s t e e l - r e i n f o r c e d c o n c r e t e ；a s s e mb l e d s t r u c t u r e ；s u p e r h i g h b u i l d i n g ； a s s e mb l y n o d e ；i n d e p t h d e s i g n 1工 程 概 况 深圳平安金融 中心是一幢以甲级写字楼为主的综 合性大型超高层建筑 ， 总建筑面积为4 6 0 6 6 5 m ， 地下5 层 ， 地上为塔楼和裙楼 ( 图1 ) 。塔楼共1 1 8 层 ， 结构高度 为5 5 8 4 5 m， 塔尖高度为6 6 0 m。 主塔楼 的抗侧力体系为 巨型框架一 核心筒一 外伸臂结构体系 ， 总用钢量约1 O 万 t ， 混凝土浇筑总量约为2 7 万m ， 钢筋 用量约为5 5 万t 。 外筒呈八边形 ， 设置8 根巨型组合柱 ， 为巨型钢骨柱 内 灌外包混凝土结构 ， 与楼面钢梁 、 巨型支撑 、 V 形撑及 桁架等构件连接。 核心筒为组合剪力墙结构 。 内设钢骨 柱( 从基础底板到顶层 ) 、 钢板墙 ( B 5 L 1 1 层 ) 及四道内 伸臂桁架 ( 伸臂桁架加强层) 。钢骨的截面形式复杂多 样 ， 有工字形 、 H 形 、 箱形 ， 还有多种异型截面。 收稿 日期 ： 2 0 1 4 0 4 一 l 8 作者简介 ： 戚金 有( 1 9 8 8 一 ) ， 男 ， 广西贵港市人 ， 钢结构深化 设计方案师 主要研究方向 为钢结构深化设计 ， e ma i l ：q j y 7 7 7 7 7 7 7 s i n a c o m 图1 深圳平安金融中心结构整体效果图 2工程难点 ( 1 )钢骨体积 、 重量巨大 ， 给运输和吊装造成较大 困难。需综合考虑运输和吊装条件， 合理拆分巨型钢骨。 ( 2 )组合节点区巨型钢骨与钢筋相互干涉 ，施 工 难度极大 。 为保证钢筋传力连续 ， 需在钢骨上提前预留 4 9 2 建筑技术 第 4 5卷第 6期 3 2 2 1 柱纵筋遇梁钢骨无法正常通过的处理 ( 1 )钢骨柱纵筋遇梁钢骨无法正常贯通时 ，钢骨 梁边缘的纵筋可通过适 当弯折或钢筋代换等方式避开 钢骨梁。 由于钢骨梁翼缘板是主要受力构件 ， 钢筋通常 不宜采用穿孔方式通过 ，因此钢骨梁范围内的纵筋采 用钢筋连接器 、 钢筋连接板进行连接。 为保证传力的连 续性 ，连接器和连接板背后均需设置相对应的加劲板 ( 图7 ) 。 上下翼 虫 l 8 与 上 下 空 1 8 ( b ) 图7 柱钢 筋遇钢骨梁连接处钢筋节点示意 ( a ) 平面 ； ( b ) l - 1 剖面 ( 2 )当梁与钢骨柱斜交时 ，钢筋连接器无法直接 与钢骨梁连接 ， 需做T 形接头焊接钢筋连接器 ( 图8 ) 。 ( 3 )在结构复杂节点区， 托座和加劲板纵横交错 ， 某些狭小区域钢筋连接施工困难 ，可用一一对 应的钢 板条 代替 纵 筋 ( 图9 ) 。 3 2 2 2 柱箍筋遇梁钢骨无法正常封闭的处理 ( 1 )组合柱箍筋遇梁钢骨腹板 无法正常贯通 ， 若 为内排小箍筋 ， 可将箍筋断开与组合柱纵筋拉结 ， 若为 组合柱的外排大箍筋， 可在纵筋的加劲板外侧( 图7 ) 双 面 焊接 5 d 或在 钢 骨 梁 腹 板 开设 穿 箍 筋孔 ( 图 1 0 ) 。 ( 2 )当钢骨梁为箱形截面时 ，柱箍筋遇箱形杆件 无法正常闭合 。 由于耍保证箱形杆件 的强度 ， 不允许开 设箍筋孔，可在箱形杆件的侧壁上焊接锯齿状钢板条 与箍筋搭接 ， 同时箱形腔内设置加劲板 ， 保证钢筋传力 ( a ) ( b ) 图8 倾斜支撑与组合柱连接处钢筋节点示意 ( a ) 立面 ； ( b ) 1 1 剖面 ( a ) ( b ) 图9复杂节 点区钢板 条代替纵筋示意 ( a ) 立 面 ； ( b ) 1 一 l 剖面 钢 骨 线 L ， l 7_ I + 开箍筋孔 + + 十 + l 图1 O 钢骨梁腹板开设穿箍筋孔示意 的连续 ( 图8 ) 。 ( 3 )在构件相交密集的节点区 ，托座和加劲板易 围成狭小封闭的区域 ， 钢筋连接施 工困难 ， 可 用一 对 应的钢板条代替箍筋( 图1 1 ) 。 2 0 1 4年 6月 戚金有 ， 等： 深圳平安金融中心巨型钢骨混凝土组合结构施工技术 4 9 3 z代 i 1U ( a ) ( b ) 图1 1 复杂节点区钢板条代替箍筋示意 ( a ) 平面 ； ( b ) 1 -1 剖面 3 2 2 3 梁纵筋遇柱钢骨无法正常锚固的处理 ( 1 )在柱钢骨边缘附近 的梁纵筋可适当弯折绕过 型钢柱 ， 根据规范要求 ， 钢筋最大弯折度可达到1 ： 6 ； 柱 钢骨范围内的梁钢筋遇到型钢柱腹板 ，可延伸至钢骨 后 锚 固 ，满 足锚 固长度 要求( 水 平锚 固段 不小 于 0 4 L 止 ) ， 或在钢柱腹板预留穿筋孔 ， 并根据腹板的截面 损失率进行补强。为保证现场施工l ul f EJ ，根据施工经 验 ， 腹板开设孔 径为钢筋直径+ 1 0 m m； 内侧钢 筋遇 到 型钢柱翼缘板时 根据设计规范要求 ， 翼缘板不能开设 穿筋孔 ， 也不能将钢筋直接与型钢柱翼缘板焊接 ， 需在 型钢翼缘板上设置钢筋连接措施 。钢筋与型钢翼缘板 的常用连接措施有钢筋连接器 、 搭接板 。 为保证传力的 连续性 ，连接器和连接板背后均需设置相对应的加劲 板。由于搭接板连接需现场焊接 ，且对焊接空间有要 求 ， 为提高施工效率 ， 平安金融中心优先采用钢筋连接 器的连接方法( 图l 2 ) 。 flI 一 、 r o o ， h 钢筋连擅墨连接一 ： ， ， ， ， 筋连 接； I ! 三 L r 二 日 一 ： 。 。 。 h 。 ( a ) ( b ) 图l 2 梁纵筋遇柱钢骨连接节点示意 ( a ) 立面 ； ( b ) 1 - 1 剖面 ( 2 )当梁与钢骨柱正交时 ，钢筋连接器可直接焊 在钢骨上 ； 当梁与钢骨柱斜交时， 钢筋连接器无法直接 与钢骨柱连接， 需做T 形接头焊接钢筋连接器 ( 图1 3 ) 。 ( 3 )当组合柱先行施工而混凝土梁后做时 ，需将 钢筋甩出组合柱混凝土边线范 围。可在钢骨上焊接T 图1 3 梁与柱斜交连接节点示意 形接头伸出组合柱范围， 在T 形接头端部焊接钢筋连接 器与后做 的梁纵筋进行连接 。T 形板与钢筋数量一一 对应 ， 其尺寸大小需经过受力计算得出( 图1 3 ) 。 3 2 - 3梁与 梁连接 节 点 3 2 3 1 次梁纵筋遇主梁内钢骨无法正常贯通的处理 次梁纵筋遇主梁内钢骨无法正常贯通时 优先采 用绕过主梁型钢 的方法 ， 或靠近型钢腹板弯锚 ， 满足锚 固长度要求 ，其次可开孔穿过主梁型钢腹板或设置钢 筋连接措施 。 主梁腰筋遇次梁钢骨无法正常通过 ， 可在 次梁钢骨腹板开孔穿过( 图1 4 ) 。 腹板 开孔 次粱上部纵筋绕过 主梁型钢后弯锚1 5 d 钢骨混凝土 次粱 钢骨混凝土主梁 1 I 腹板开孔 腹板开孔 ( a ) ( b ) 图1 4次梁纵 筋遇 主梁钢骨连接节点示意 ( a ) 立面 ； ( b ) 1 一 l 剖面 3 2 3 2 钢次梁与混凝土主梁 、钢骨混凝土主梁连接 节点 钢次梁与混凝土主梁 、 钢骨混凝土主梁连接 ， 通常 在主梁上预埋钢次梁的埋件 ， 埋板后面设置锚筋 ， 主梁 钢筋可正常绑扎。 3 2 4梁与墙 连接 节点 3 2 4 1 梁纵筋遇墙钢骨无法正常贯通 的处理 梁纵筋遇墙钢骨无法正常贯通时，优先采用梁纵 筋靠近钢板墙弯锚 ， 若不满足弯锚长度要求， 可开孔穿 过钢板墙后弯锚 ，亦可在墙钢骨上焊接钢筋连接器或 搭接钢板与钢筋进行连接 ，连接器及搭接板背后需相 4 9 4 建筑技术 第 4 5卷第 6期 应设置加劲板 。 3 2 4 2 墙钢筋遇梁钢骨无法正常通过的处理 墙纵筋遇钢骨梁翼缘无法正常通过时 ，优先采用 绕过梁钢骨的方法 ， 其次 ， 混凝土剪力墙可考虑墙纵筋 延伸到钢骨梁翼缘后截断并设置补强钢筋 ，钢板剪力 墙可考虑在梁翼缘上设置钢筋连接器和搭接板。 墙水平筋遇钢骨梁腹板无法正常通过时 ，可在腹 板上开设穿筋孔 ，并根据腹板截面损失率确定补强措 施 ( 图1 5 ) 。 剪力墙混凝土边线 f a ) ( b ) 图l 5 墙水平筋遇钢骨梁腹板开孔穿过示意 ( a ) 立面 ； ( b ) 1 - 1 剖面 3 2 4 3 钢梁与混凝土剪力墙、 钢板剪力墙连接节点 钢梁与混凝土剪力墙 、 钢板剪力墙连接节点 ， 通常 在剪力墙上预埋钢梁的埋件 ， 埋板后面设置锚筋， 墙钢 筋可 正常绑扎。 3 3 钢 骨腔体 内灌 浆工艺 巨型钢骨混凝土组合结构 ， 腔内外不连通时， 需提 前策划好钢骨内灌外包的施工顺序及浇筑措施 ，通常 采用顶 升灌 浆 或柱壁 设 置灌 浆孔 内外 腔 同时 浇筑 的方 式。 箱形杆件需预留灌浆孔 ， 加劲板底部及边角位置要 设 置 透气 孔 ， 同时 为保 证 混 凝 土 浇筑 安 全 、 可 控 ， 需 在 柱 壁 设置观 察 孔 。 3 3 1 巨柱 内外 腔混 凝土 浇 筑 平安金融中心外框巨柱截面巨大 而且形成封闭 腔体 ， 腔内、 外不连通 ， 混凝土分内灌和外包两部分 。 传 统施工方法混凝土需分两次浇筑，由此导致钢骨柱内 部土建高抛灌浆施工与钢骨柱安装工序反复交错 ， 相 互 制约严重 ， 施工效率严重降低 ， 造成现场大量窝工。 解决方案如下 。 ( 1 )在钢 骨柱 侧壁 开设 顶升 孔 ，通过 顶 升先 行灌 注腔内混凝土 ，然后完成组合柱外包混凝土的高抛灌 浆施工。该做法的优点是较好地解决了土建和钢结构 专业施工相互制约的问题 ，同时较好地提升了混凝土 浇筑质量 ； 缺点是对钢骨柱 的刚度有较大要求 ， 且施工 成本投入较高 。 ( 2 )通过在钢骨柱侧壁上开设流淌孔 ( 图1 6 ) ， 使 外包与内灌混凝土连为一体 ， 实现同步浇筑 ， 同时解决 了巨柱钢结构安装和混凝土浇筑工序制约问题 。该做 法的优点是实现了内外腔一次浇筑完成 ， 工序 、 操作简 便 ， 提高效率 ； 缺点是需对拄壁开孔进行贴板补强 ， 需 增加施工成本。组合柱外包混凝土内有密集的柱钢 筋 及栓钉 ， 混凝土灌入和振捣困难 ， 为提高混凝土浇筑的 效率和质量 ， 需使 用自密实混凝土。 一 一 一 _ - 个 1 _ I ! L 2 厶 ) l ： l 1 j l 【二 l l f 图1 6 钢骨柱侧壁灌浆孔开设方式示意 经过各方面综合考虑 ，平安金融中心最终采用了 柱壁开设流淌孔的浇筑方式。 3 - 3 2组合 剪 力墙 混凝 土浇 筑 组合剪力墙中的钢板墙把剪力墙分成内外侧两部 分 ，为了实现 同步浇筑成型 ，需在钢板墙上开设过灰 孔 ， 同时在过灰孔 中设置钢筋笼 ， 将 内外侧钢筋连结成 整体 ， 一次浇筑到位 。 3 3 3 箱 形杆件 与 组合 柱 同步 浇筑 与组合柱连接的箱形钢梁 、 支撑等杆件 ， 在组合柱 范 围内的部分需浇筑混凝 土。但箱形杆件内部为密闭 腔体 ，混凝 土 无法 自然 流入 ，需 在箱 形杆 件 上开 流 淌 孔 ， 同时在腔体内部 的混凝土边线位置设置挡浆隔板 ， 实现 箱形 杆件 与组 合柱 同步 浇 筑 ( 图8 ) 。 3 3 4 开设过 灰孔 及透 气孔 组合柱与巨型支撑 、 桁架等杆件连接时 ， 钢骨拄内 部通常会设置通长内隔板 ， 影响混凝土上下 自由流动 ， 需在内隔板上开设过灰孔及透气孔( 图1 7 ) 。 图1 7 钢骨柱内隔板开设过灰孔及透气孔 意 2 0 1 4 年 6 月 戚金有 ， 等 ： 深圳平安金融中心巨型钢骨混凝土组合结构施工技术 4 9 5 3 3 5开设 柱壁 透 气孔 加劲板底部空间狭小密闭 ，混凝土难以流动填充 密实 ， 在加劲板底部位置开设柱壁透气孔。 3 3 6 开设 观察 孔 巨型钢骨混凝土组合柱多形成密闭腔体 ，内灌混 凝土浇筑情况难以知悉 ，为保证混凝土浇筑的安全性 及可监控 ， 在柱壁上开设观察孔 ， 以观察混凝土浇筑状 况 。 3 4 巨型 结构模 板 施工 工艺 3 4 1钢板 替代模 板 巨型结构体系中 ， 组合柱需同时与梁、 支撑及桁架 等杆件连接 ， 结构形式复杂 ， 托座众多 ， 加劲板纵横交 错 ， 导致巨柱混凝土边线处的异型 、 狭小空间较 多， 普 通模板无法支设和固定 。在巨柱混凝土边线位置 的一 些异型、 空间狭小及边角处 ， 普通模板 无法支设时 ， 在 模板位置设置钢板并在钢板外表面喷涂防腐 、防火试 剂 ， 形成钢模板来代替普通模板 ， 解决模板无法支设和 固定 的问题 ， 提高现场模板施工效率( 图1 8 ) 。 图l 8 边 角处焊接钢板代替模板示意 3 4 2模 板 拉 结 措 施 3 4 2 1 模板拉结方法 巨型结构体系施工特点为主体结构先行施工 。 次 结构及幕墙 、 机电等其他专业后续跟进 。 各个作业面 同 时施工。 因此主体结构施工时 ， 核心筒四周及巨型钢骨 组合柱外侧均面临悬空工况 ， 无可用的支承平台， 普通 模板支撑体系无法支设 ，且考虑到高处作业的安全 问 题 ， 悬空侧需采用爬模体系。 为防止混凝土浇筑时的侧 压力过大出现爆模现象，需采取措施将模板进行拉结 固定。 比较有效的方法是在钢骨上焊接钢筋套筒 ， 将螺 杆拧入钢筋套筒从而对模板进行拉结 ( 图1 9 ) 。对拉螺 杆既起到顶模的作用 ， 又起到拉杆的作用 ( 一端拧入钢 筋套筒， 一端带有丝头 ) ， 安装可拆卸螺栓 ， 用螺栓 固定 木模板 ， 不用支撑 。 图1 9 在钢骨上焊接套筒实现模板拉结示意 3 4 2 2 模板拉结施工控制要点 ( 1 )钢筋套 筒与模板开孔一一对应。由于爬模体 系模板 上的对拉螺杆开孔是固定的， 模板需循环利用 因此对拉螺杆在钢骨上设置钢筋套 筒或开孔的位置也 需随着模板循环重复。对拉螺杆钢筋套简方 向要求垂 直于所在的钢板平面 ，但是钢筋套筒与钢板连接的环 向焊缝不均匀 、 不对称 ， 常常会使钢筋套筒发生倾斜 ， 导致对拉螺杆从模板孔穿入无法拧进钢筋套 筒，因此 钢筋套筒与钢板 的环 向焊缝需加强质量控制。 ( 2 )压缩变形预调值 的影响 。为了使压缩变形 预调对螺杆定位 影响最小化 ，将每层 的压缩变形预 调值设在每层梁 的梁底位置 ，对拉螺杆 的竖向定位 以每层 的下部楼板面标 高为基准 ，按 与模板开孔一 致的竖 向定位设置对拉螺杆钢筋套 筒或开设对拉螺 杆 穿孔 ( 图2 0 ) 。 -叠 b L 叶 l 理 7 一 隧 - 之 _ 毽 j j 扫 由 ， 宣 L 一 _ 7 一 j 图2 0 在钢骨 上焊接套筒实现对模板的拉结示意 4 9 6 建 筑 技 术 Ar c h i t e c t u r e T e c h n o l o z v 第 4 5卷 第 6期 2 0 1 4年 6月 Vo 1 4 5 No 6 J u n 2 0 1 4 深圳平安金融中心超大巨柱一 桁架吊装技术 王会超，刘 强，任常保 ，王维迎 ，葛冬云 ( 中建一局集 团建设发展有限公司 ， 1 0 0 1 0 2 ， 北京 ) 摘 要 ： 深圳平安金融 中心为超 高层钢结构建筑 ， 存在超大 巨型构件安装 、 大型桁架高空拼 装 、 大型桁架高 空预起拱及卸载等技术难题 。通过采用巨柱单机翻身 、 桁架预起拱控 制等施工技术 ， 提高了工效 ， 保证 了施工精 度。 关键词 ： 超 高层建筑 ； 钢结构 ； 压缩预调 ； 单机翻身 ； 桁架 ； 预起拱 ； 异型巨柱 ； 吊装 中图分类号 ： T U 7 5 8 1 5 ； T U7 4 5 1 文献标志码 ： B 文章编 号： 1 0 0 0 4 7 2 6 ( 2 0 1 4) 0 6 0 4 9 6 0 5 Ln T I NG T EC HNI QuE F oR S UP E R L ARGE HUGE CoL UMN TRUS S oF S HENZHEN PI NG AN FI NANCI AL CENTER WANG Hu i c h a o ，L I U Qi a n g ，RE N Ch a n g - b a o ，WANG We i - y i n g ，GE D o n g - y u n ( C h i n a C o n s t r u c t i o n F i r s t G r o u p C o n s t ruc t i o n D e v e l o p me n t C o ， L t d ，1 0 0 1 0 2 ，B e i j i n g ，C h i n a ) Abs t r a c t ： S h e n z h e n P i n g a n F i n a n c i a l Ce n t e r i s a s u p e r h i g h s t e e l s t r u c t u r e b u i l d i n g ，wh o s e c o n s t ru c t i o n e n c o u n t e r s v a r i o u s t e c h n i c a l d i ffi c u l t i e s ，s u c h a s i n s t a l l a t i o n o f s u p e r - l a r g e h u g e c o mp o n e n t ，a s s e mb l y o f l a r g e t rus s a t h i g h a l t i t u d e ，p r e - a r c h i n g a n d un l o a d i n g o f l a r g e t rus s a t hi g h a l t i t u d e ，e t c T h e c o n s t r uc t i o n e ffi c i e n c y i s i mp r o v e d a n d t h e c o n s t ruc t i o n a c c u r a c y i s g u a r a n t e e d t h r o u g h a p p l i c a t i o n o f r e l a t e d c o n s t ruc t i o n t e c h n i q u e s ， i n c l u d i n g o v e r t u r n o f h u g e c o l u mn b y s i n g l e c r a n e a n d c o n t r o l o f t r u s s p r e a r c h i n g ，e t c Ke y wo r d s ： s u pe r h i g h b u i l d i n g ； s t e e l s t ruc t u r e ；c o mp r e s s i o n p r e s e t t i n g ； o v e r t u rn b y s i n g l e c r a n e ； t r u s s ； p r e a r c h i n g ；s p e c i a l l y s h a p e d h u g e c o l u mn： h o i s t i ng 1工 程 概 况 平安金融中心外框结构平面呈八边形 ， 外框8 根巨 柱截面最大尺寸为2 3 0 0 mmx 5 5 6 2m m， 随结构面积由 收 稿 日期 ： 2 0 1 4 0 4 1 8 作者简介 ： 王会超 ( 1 9 8 9 一) ， 男 ， 河 北廊坊 人 ， 钢结构责任工程师 ， 主要研 究方 向为超高层钢结构安装 ， e m a i h w h c 1 9 8 9 0 8 0 8 1 6 3 o o m 下 及 上逐渐 缩小 ， 外框 结 构逐 渐 向内侧 倾斜 。在 第 l 0 1 1 层 、 2 5 2 7 层 、 4 9 5 1 层 、 6 5 6 7 层 、 8 1 8 3 层 、 9 7 9 9 层 、 1 1 4 1 1 5 层分别设置7 道带状桁 架和角部桁架 ；在 第 2 5 2 7 层 、 4 9 5 1 层 、 8 l 8 3 层 、 9 7 9 9 层分别设置4 道伸 臂桁架， 结构立面如图1 所示。 伸臂桁架与该层带状桁架相连 ， 可将倾覆力同时 ( 3 )爬模与散支模板灵活配置。爬模体 系施工通 常以层为单位 ， 因此模板高度满足层高要求即可 ， 不宜 过高 。 在顶部钢梁托座位置单独配置散支模板 ， 同时也 解决了楼层压缩变形预调对模板 的影响 ，增加模板施 工 的可调 性和 灵 活性 。 4结束语 巨型钢骨混凝土组合结构充分发挥钢骨和钢筋混 凝土的材料特点 增加了结构和构件的延性 ， 从而能够 满足现代建筑对于建筑形态 多样化 、大跨度和超高以 及抗震等性能要求， 因而具有广泛的应用前景 。 由于 钢 骨混凝 土 组合 结构 涉及 两个 不 同专 业 的协 调配合问题 ， 因此对施工组织提出了更高的要求 ， 施工 单位需对构件 制作、 安装等钢结构工程及钢筋连接 、 模 板支设 、 混凝土浇筑等土建工程施工重点、 难点进行全 面考虑 ，提前做好方案设计和图纸深化 ，细化施l _ 组 织 ， 降低现场施工难度和劳动强度 ， 提高施 工效率。 另一方面 。通过对巨型钢骨混凝土组合结构施工 技术的不断积累和总结 ，可思考并创新钢骨和混凝土 的组合形式 ，使巨型钢骨混凝土组合结构既满足结构 设计要求 ， 又有利于现场施工。 此类的组合结构创新对 改进巨型钢骨混凝土组合结构施工技术具有很好 的借 鉴意义。 参考文献 1 0 4 S G 5 2 3 ， 型钢 混凝土组合结 构构造 图集 S 2 沈祖 炎 ，陈荣毅 巨型结 构的应 用与发展 J 同济 大学学 报 ， 2 0 0 1 ， 2 9 ( 3 ) ： 2 5 8 2 6 2 3 胡文添多重组合巨型结构体 系的应 用与发展 J 1 氐 温建筑技术 ， 2 0 1 1 ， ( 6 ) ： 3 4 3 6 4 原波， 洪彪， 胡旭 ， 等型钢混凝土组合 结构空间分 叉柱 ( 撑 ) 施 工技 术 J 建筑技术 ， 2 0 1 3 ， ( 1 ) ： 4 1 4 4
