系统集成项目竣工文档.doc

.

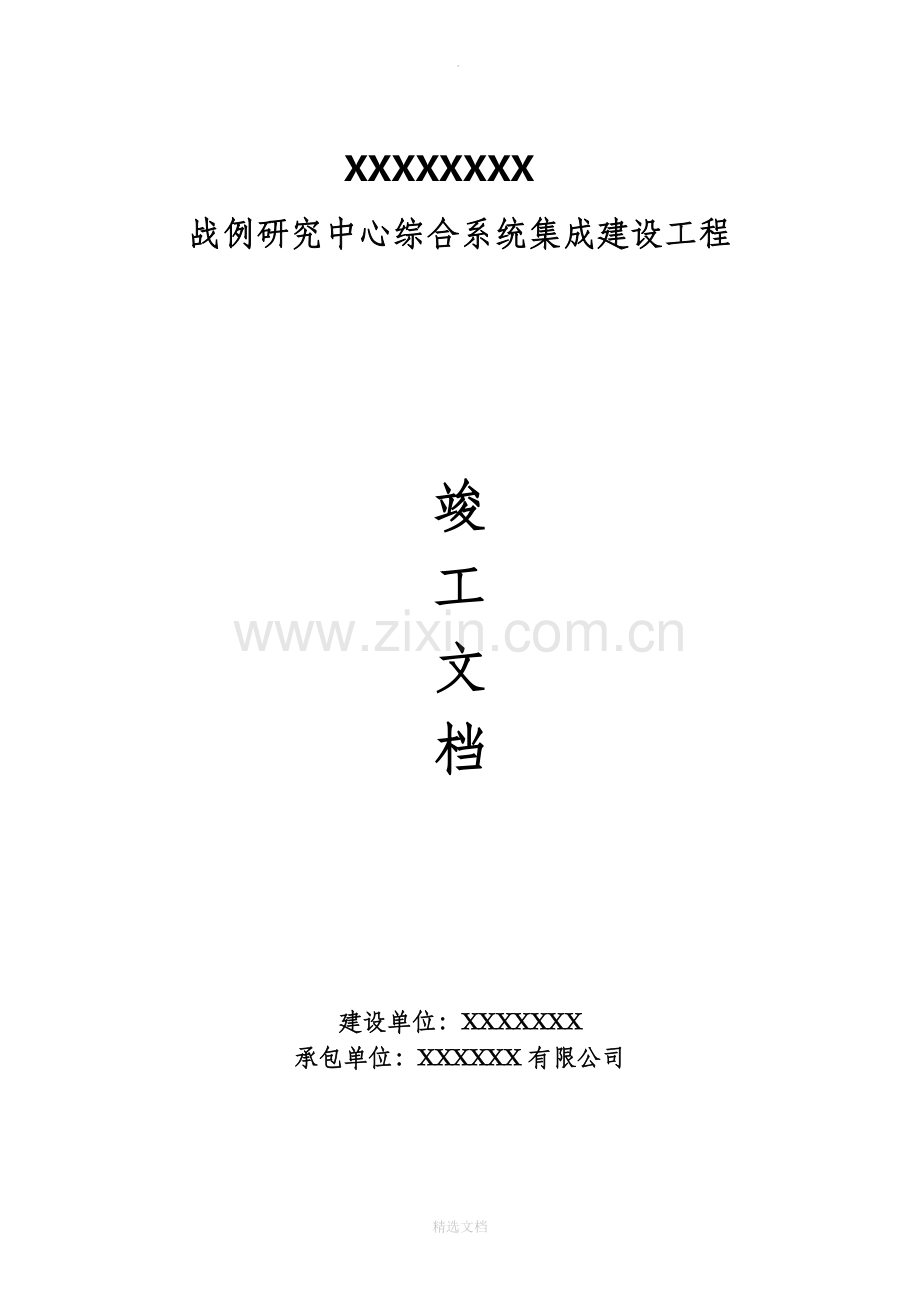

XXXXXXXX

战例研究中心综合系统集成建设工程

竣
工
文
档

建设单位：XXXXXXX
承包单位：XXXXXX有限公司

精选文档

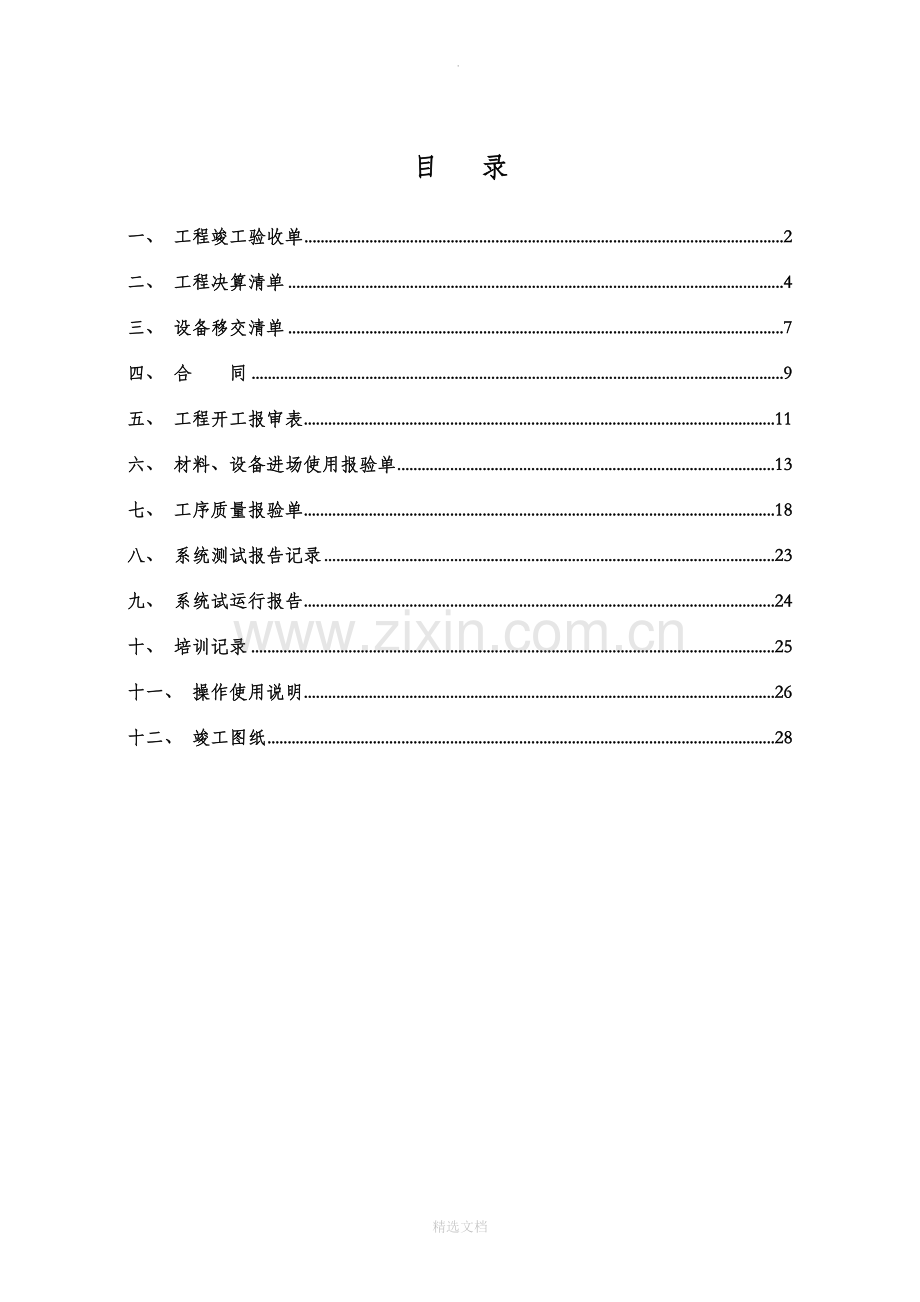

目 录

一、 工程竣工验收单 2
二、 工程决算清单 4
三、 设备移交清单 7
四、 合 同 9
五、 工程开工报审表 11
六、 材料、设备进场使用报验单 13
七、 工序质量报验单 18
八、 系统测试报告记录 23
九、 系统试运行报告 24
十、 培训记录 25
十一、 操作使用说明 26
十二、 竣工图纸 28

一、 工程竣工验收单

工程竣工验收单
工程名称： 　　 编号：A 7-1　　
致：　 　　　　　　

我方已按合同要求完成了战例研究中心综合系统集成建设工程，竣工资料自检完整，经自检合格，请予以检查和验收。

承包单位项目经理部（章）：　　　　　　　　
　　　　　　　　　　　　　　　　 项目经理：　　　　　　 日期：　　 　　

建设单位验收代表审核验收意见：

日期：

二、 工程决算清单

项目金额汇总表

XXXXXXXXX战例研究中心综合系统集成建设工程

序号
内容
金额（元）
备注
1
合同部分

2
签证部分

合计
小写（¥）：

大写人民币：

承包单位：XXXXXXX有限公司
（盖章）：

签证部分
签证一：

工程签证单
工程名称： 文档编号： 01

项目名称
战例研究中心综合系统集成建设工
承包单位
南京
事由

时间

分项工程内容
根据系统调安装试及甲方需求：需要增加以下设备

设备名称
数量
品牌型号
单价（元）
金额（元）

合计
人民币大写：

请审核！

建设单位：

项目负责人：

日期：
承包单位：

项目经理：

日期：

三、 设备移交清单

货物进场验收记录表
序号
材料名称及规格
品牌
单位
数量
包装/外观

承包单位（签字）： 建设单位（签字）：
日期： 日期：

四、 合 同

合同

五、 工程开工报审表

A 1
工程开工报审表
工程名称：　战例研究中心综合系统集成建设工程 编号：A 1－　1　　
致：　
　 我单位承担的　战例研究中心综合系统集成建设工程　的准备工作已完成，并已报验通过下列内容：
□　工程施工组织设计 （A3.1 — ）
□　首道工序的分项施工方案（A3.1 — ）
□　施工起重机械设备 （A3.1 — ）
□ 项目部施工安全管理体系（A3.1 — ）
□ 工程用材料和设备（Ａ３.２ － 、Ａ３.２ － 、Ａ３.２ － ）
□ 分包单位资质 （A3.6— ）
□ 施工测量 （A３.7 ）
□ 工程安全防护措施费使用计划报审表（A4.4- ）
□ 工程进度计划报审表（A2.1 - ）
□ 施工安全专项方案报审表 （A3.9 - ）

　 申请于　　　　年　　　月　　　日开工，请核准。
附件：
　 1、设备清单

　　　　　　　　　 承包单位项目经理部（章）：　　 　　　　　　
　　　　　　　　　　　　 项目经理：　　　　　　 日期：　　　　

建设单位意见： □　同意。 　　□　不同意。

代表签字：

　　　 日期：

六、 材料、设备进场使用报验单

Ａ3.3
材料(构配件)、设备进场使用报验单

工程名称：战例研究中心综合系统集成建设工程 编号：Ａ3.3— 01
致：　
　　兹报验：
□ １材料进场使用。
□ ２构配件进场使用。
　　□　３工程设备进场使用／开箱检查。
　　□　４
名称：
采购单位： XXXXXXXXX有限公司
　　拟用部位： 　
附件（共　　　　页）：
　 □ 1 清单（如名称、产地、规格、数量等）、样品。
　　□ 2 生产许可证、出厂合格证、质保书。
□ 3 检测报告、复试报告。
　　□ 4 其它有关文件。
本次报验内容系第 1 次报验, 本项目经理部已完成自检工作且资料完整, 并呈报相应资料。
　　　　　　　　　　　　 承包单位项目经理部（章）：　　　　　　　　
　　　　　　　　　　　　 项目经理：　　　　　　　日期：　　　　
建设单位审查意见：
□ 同意。 □ 不同意。

代表签字：
日期：

设备材料进场报验表01
系统名称：战例研究中心综合系统集成建设工程
序号
系统名称
货物名称
品牌规格型号
单位
数量
包装/外观
备注

1
战例研究中心综合系统集成建设工程
线材
RGB信号线：75-2×5C
米
1200
完好

线材
视频线：SYV 75-5-2
米
100
完好

线材
电源线：RVV 3×0.75
米
100
完好

线材
话筒线：96编铝20芯
米
100
完好

线材
LBB4116/00
米
100
完好

线材
音箱线：0.10×189×2
卷
3
完好

线材
网络线：UTP-11-6-4P
箱
5
完好

线材
DVI高清成品线
米
300
完好

辅材
音箱支架
付
4
完好

辅材
摄像机支架
付
3
完好

辅材
投影机支架
付
2
完好

桥架
200mm*100mm
米
50
完好

管材
Φ25
米
300
完好

Ａ3.3
材料(构配件)、设备进场使用报验单

工程名称：战例研究中心综合系统集成建设工程 编号：Ａ3.3—02
致：　
　　兹报验：
□ １材料进场使用。
□ ２构配件进场使用。
　　□　３工程设备进场使用／开箱检查。
　　□　４
名称：
采购单位：XXXXXXXX有限公司
　　拟用部位： 　　　
附件（共　　　　页）：
　 □ 1 清单（如名称、产地、规格、数量等）、样品。
　　□ 2 生产许可证、出厂合格证、质保书。
□ 3 检测报告、复试报告。
　　□ 4 其它有关文件。
本次报验内容系第 1 次报验, 本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　　　　 承包单位项目经理部（章）：　　　　　　　　
　　　　　　　　　　　　 项目经理：　　　　　　　日期：　　　　
建设单位审查意见：
□ 同意。 □ 不同意。

代表签字：
日期：

设备材料进场报验表02

系统名称：战例研究中心综合系统集成建设工程
序号
材料名称及规格
品牌
单位
数量
包装/外观

七、 工序质量报验单

Ａ3.5
工序质量报验单
工程名称：战例研究中心综合系统集成建设工程 编号：Ａ3.5 —　01　
致：　 　
兹报验：
□ 1弱电布线

子分部/分项/检验批名称： 5楼1层战例研究中心教室
部位：教室、控制室

本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　　　　 承包单位项目经理部（章）：　　　　　　　　
　　　　　　　　　　　　 项目经理：　　　 　　　日期：　 　　

建设单位审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

单位代表签字：　　　　 　

日期：　 　

综合布线系统安装分项工程质量验收记录表（Ⅰ）
编号：035

单位（子单位）工程名称

子分部工程
综合布线系统
分项工程名称
系统安装质量检测
验收部位

承包单位
XXXXXXXXX有限公司
项目经理

施工执行标准名称及编号
GB50339-2003
分包单位
———
分包项目经理
——
检测项目（主控项目）
（执行本规范第9.2.1～9.2.4条的规定）
检测记录
备注
1
缆线的弯曲半径
符合要求
执行GB/T50312中第5.1.1 条第五款规定。
2
预埋线槽和暗管的线缆敷设
符合要求
执行GB/T50312中第5.1.2条规定。
3
电源线、综合布线系统缆线应分各布放
符合要求
1.缆线间最小间距应符合设计要求
2.执行GB/T50312中第5.1.1条第六款的规定。
4
电、光缆暗管敷设及与其它管线最小净距
符合要求
执行GB/T50312中第5.1.1条第六款的规定。
5
对绞电缆芯线终接
符合要求
执行GB/T50312中第6.0.2条的规定。
6
架空、管道、直埋电、光缆敷设
———
执行GB/T50312中第5.1.5条的规定。
7
机柜、机架、配线架的安装
符合规定
符合要求
执行GB/T50312第四节的规定。
色标一致
符合要求
色谱组合
符合要求
线序及排列
符合要求
8
信息插座安装
安装位置
符合要求
执行本规范9.2.4条的规定。
防水防尘
符合要求

检测意见：

建设单位项目专业技术负责人： 检测机构负责人签字：
日期： 日期：

Ａ3.5
工序质量报验单
工程名称：战例研究中心综合系统集成建设工程 编号：Ａ3.5 —　02　
致：　 　
兹报验：
□ 1.设备安装

子分部/分项/检验批名称：教5楼1层战例研究中心教室
部位 教室、控制室

本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　　　　 承包单位项目经理部（章）：　　　　　　　　
　　　　　　　　　　　　 项目经理：　　　 　　　日期：　 　　

建设单位审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

单位代表签字：　　　　 　

日期：　 　

综合布线系统安装分项工程质量验收记录表（II）

编号：002
单位（子单位）工程名称

子分部工程
设备安装
分项工程名称
系统安装质量检测
验收部位

承包单位
XXXXXXXXXX有限公司
项目经理

施工执行标准名称及编号
GB50339-2003
分包单位
———
分包项目经理
——
检测项目（主控项目）
（执行本规范第9.2.1～9.2.4条的规定）
检测记录
备注
1
投影机、等离子、摄像机安装
符合要求
执行GB/T50312中第6.0.6 条规定。
2
音箱、话筒安装
符合要求
执行GB/T50312中第6.0.7条规定。
3
机柜、设备连接
符合要求
执行GB/T50312中第四条规定。

检测意见：

建设单位项目专业技术负责人： 检测机构负责人签字：
日期： 日期：

八、 系统测试报告记录

项目名称：
战例研究中心综合系统集成建设工程

测试项目

系统名称
测试情况
情况说明
扩声系统
正常
/
会议发言讨论系统
正常
/
摄像跟踪系统
正常
/
大屏拼接显示系统
正常
/
可视化管理系统
正常
/
集中管理控制系统
正常
/
矩阵切换系统
正常
/
强电供电系统
不正常
通过时序电源警告可知：本教室的电压不稳定，一天中多次出现低电压：173V，持续时间较长。
测试人员

测试时间

九、 系统试运行报告

项目名称：
战例研究中心综合系统集成建设工程

运行内容：
1. 扩声系统2. 会议发言讨论系统3. 摄像跟踪系统4. 大屏拼接显示系统5. 可视化管理系统6. 集中管理控制系统7. 矩阵切换系统8. 强电供电系统

运行结果：
1. 扩声系统、会议发言讨论系统、摄像跟踪系统、大屏拼接显示系统、可视化管理系统、集中管理控制系统、矩阵切换系统
以上系统运行很稳定，为出现过任何异常问题。
2.强电供电系统
通过机柜的智能时序管理电源报警信息反映：几乎每天都会出现电压在173V的低电压现象，持续时间较长。

系统运行人员：

日期：

十、 培训记录

培训内容
系统设备使用及操作
培训时间

培训讲师

培训内容
1. 扩声系统使用
2. 数字会议讨论及摄像跟踪系统使用
3. 可视化管理平台系统使用
4. 大屏拼接显示系统使用
5. 集中管理控制系统使用
6. 矩阵处理系统使用
7. 控制设备使用
8. 一般故障排查及注意事项

培训人员签到：

十一、 操作使用说明

使用说明

十二、 竣工图纸
