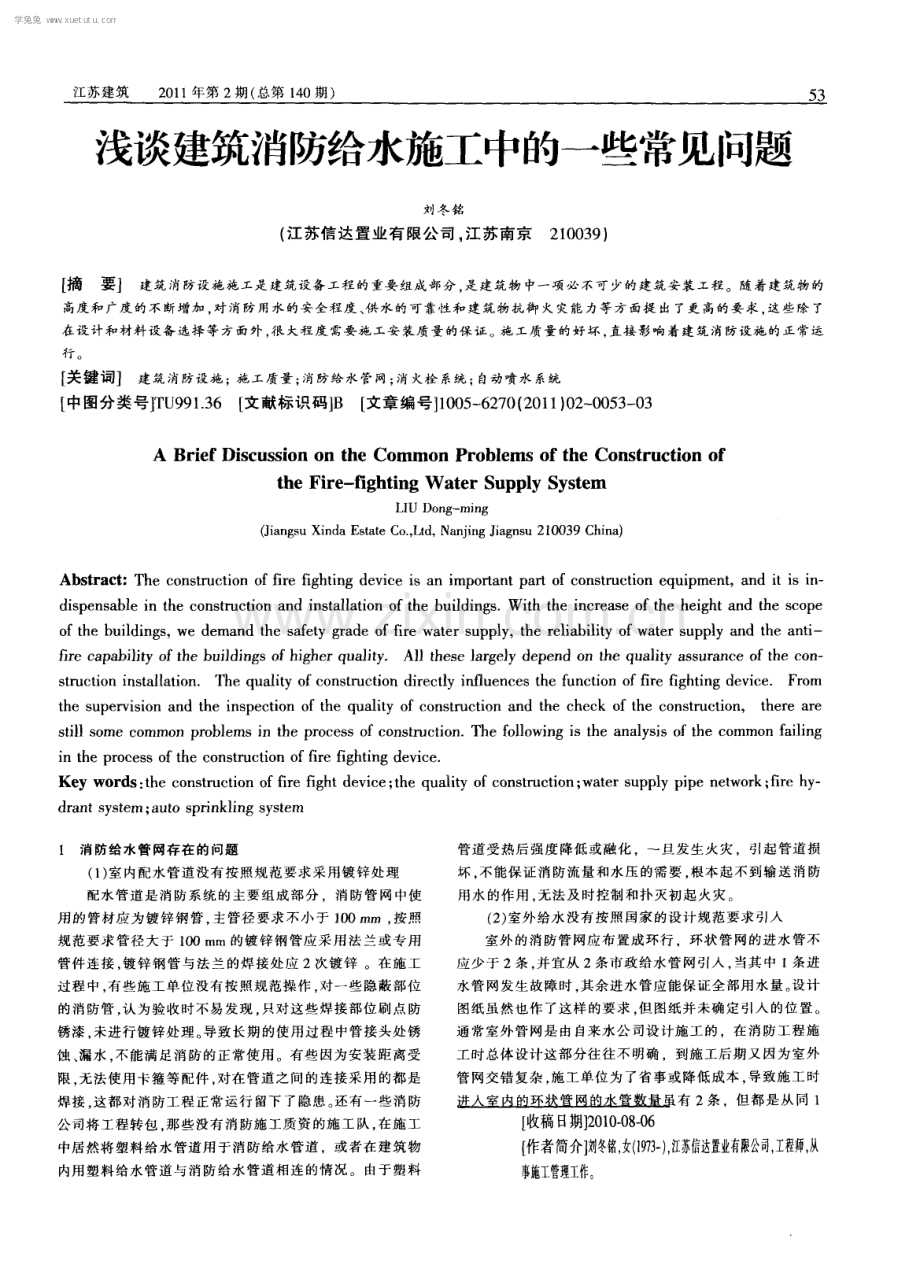

江苏建筑 2 0 1 1 年第 2期( 总第 1 4 0期 ) 5 3 浅谈建筑消防给水施工中的一些常见问题 刘 冬 铭 ( 江 苏信达 置业有 限公 司 ， 江 苏南京2 1 0 0 3 9 ) 摘 要】 建筑消防设施施工是建筑设备工程的重要组成部分， 是建筑物中一项必不可少的建筑安装工程。随着建筑物的 高度和广度的不断增加 ， 对消防用水的安全程度 、 供水的可靠性和 建筑物抗御 火灾能力等方面提 出 了更高的要求 ， 这 些除 了 在设计和材料设备选择等方面外， 很大程度 需要施工安 装质量的保证 。 施 工质量的好 坏， 直接影响 着建筑消防设施的正常运 行 。 f 关键词】 建筑消防设施； 施工质量； 消防给水管网； 消火栓系统； 自 动喷水系统 【 中图分类 T U 9 9 1 3 6 文献标识码】 B 文章- 1 o o 5 6 2 7 0 ( 2 0 1 1 ) 0 2 0 0 5 3 0 3 A Br i e f Di s c u s s i o n o n t h e Co mmo n Pr o b l e ms o f t he Co n s t r u c t i o n o f t he Fi r e - fig ht i ng W a t e r S u pp l y Sy s t e m LI U Do n g - mi ng ( J i a n g s u X i n d a E s t a t e C o ， L t d ， N a n j i n g J i a g n s u 2 1 0 0 3 9 C h i n a ) Ab s t r a c t ：T h e c o n s t r u c t i o n o f fi r e fi g h t i n g d e v i c e i s a n i mp o r t a n t p a r t o f c o n s t ruc t i o n e q u i p me n t ，a n d i t i s i n d i s p e n s a b l e i n t h e c o n s t ruc t i o n a n d i n s t a l l a t i o n o f t h e b u i l d i n g s Wi t h t h e i n c r e a s e o f t h e h e i g h t a n d t h e s c o p e o f t h e b u i l d i n g s ， we d e ma n d t h e s a f e t y g r a d e o f fi r e w a t e r s u p p l y ，t h e r e l i a b i l i t y o f w a t e r s u p p l y a n d t h e a n t i fir e c a p a b i l i t y o f t h e bu i l d i n g s o f h i g he r qu a l i t y Al l t h e s e l a r g e l y de pe n d O n t he q u a l i t y a s s u r a n c e o f t h e C O I l s t r u c t i o n i n s t a l l a t i o n T h e q u a l i t y o f c o n s t ruc t i o n d i r e c t l y i n f l u e n c e s t h e f u n c t i o n o f fi r e fi g h t i n g d e v i c e F r o m t h e s u pe r v i s i o n a n d t he i n s p e c t i o n o f t he q u a l i t y o f c o n s t ru c t i o n a n d t h e c h e c k o f t he c o ns t ru c t i o n ， t h e r e a r e s t i l l s o me c o mmo n p r o b l e ms i n t h e p r o c e s s o f c o n s t ru c t i o n T he f o l l o wi n g i s t h e a n a l y s i s o f t h e c o mmo n f a i l i n g i n t h e p r o c e s s o f t h e c o n s t r u c t i o n o f fi r e fi g h t i n g d e v i c e Ke y wor d s： t h e c o ns t ru c t i o n o f fir e fig h t de v i c e； t h e q ua l i t y o f c o n s t ruc t i o n； wa t e r s u p p l y p i p e n e t wo r k； fir e h y d r a n t s y s t e m ； a u t o s p r i n k l i n g s y s t e m 1 消防给水管 网存在的问题 ( 1 ) 室 内配水管道没有按照规范要求采用镀锌处理 配 水 管道 是消 防系 统 的 主 要 组成 部分 ，消 防管 网 中使 用 的管材应为镀锌钢管 ， 主管径要求不小于 1 0 0 lq ， 按照 规范要求管径大 于 l 0 0 mil l 的镀锌 钢管应采 用法兰或专用 管件连接 ， 镀锌钢管与法 兰的焊接处应 2次镀锌 。在施工 过程 中， 有些施工单位没有按照规范操作 ， 对一些隐蔽部位 的消防管 ， 认为验收时不易发现 只对这些焊接部位刷点防 锈漆 未进行镀锌处理。 导致长期的使用过程 中管接头处锈 蚀 、 漏水 ， 不能满足消防的正常使用 。有些 因为安装距离受 限， 无法使用卡箍等配件 ， 对在管道之 间的连接采用的都是 焊接 这都对消防工程正常运行 留下 了隐患。 还有一些消防 公司将工程转包 那些没有 消防施工质资的施 工队， 在施工 中居然将塑料 给水管道用于消防给水 管道 ，或者在建筑物 内用塑料给水管道与消防给水管道相 连的情况 。由于塑料 管道受热后强度降低或融化 ，旦发生火灾 ，引起管道损 坏 ， 不能保证消防流量和水 压的需要 ， 根本起不到输送消防 用水 的作用 ， 无法及时控制 和扑灭初起火灾。 f 2 ) 室外 给水 没有按照 国家的设计规范要求 引入 室外的消防管网应布置成环行 ，环状管网的进水 管不 应少于 2条 并宜从 2条市政给水管网引入 ， 当其中 l 条进 水管网发生故障时 其余进水管应能保 证全部用水量。 设计 图纸虽然也作 了这样的要求 ， 但图纸并未确定引入的位置。 通 常 室外 管 网是 由 自来水 公 司设 计 施 工 的 ，在 消 防工 程 施 工时总体设计这部分往往 不明确 ，到施工后期又 因为室外 管网交错复杂 ， 施 工单位为 了省事或降低成本 ， 导致施工时 进厶室凼曲 蟹圆的 篮数量虽有 2条，但都是从同 1 【 收稿日 2 0 1 0 0 8 0 6 ( 作者简介】 刘 冬 铭 ， 3 ( 1 9 7 3 一 ) ， 江 苏 信 达 置 业 有 限 公 司 ， 工 程 师 ， 从 事 施 工 管 理 工 作 。 学兔兔 w w w .x u e t u t u .c o m 江苏建筑 2 0 1 1 年第 2期 ( 总第 1 4 0 期 ) 条市政管网的相邻部位接入 ， 使得供水的可靠性大大降低 ， 埋下安全隐患。 ( 3 ) 消防给水管网试压没有按施工方案 和规范要求进 行 管网试压分试漏检修 和强度试验两步进行 。试漏是在 常压或稍起压状态 下进行 ，而强度试验分工作压力 和试验 压力两 阶段进行。目前有些工地 只对管 网进行试漏试验或 试验压力不符合设计 和规范要求 ，这样给系统的正 常运行 带来了隐患 。按照规范 的要求 ， 管网安装完毕后 ， 应进行 强 度试验 和严密性试验。 对于生活给水和消防给水管道 ， 试验 压力为管道 工作压力 的 1 5 倍 ， 并且不小于 0 6 MP a 。强 度 试 验是管 网在实 验压 力下 1 0 m i n内管道 压力 降 不大 于 0 0 5 MP a 为合格 。然后将试验 压力缓慢 降至工作压力 经 检查无渗漏 ，则严密性试验为合格。对于 自动喷淋灭火系 统 。当设计工作压力1 0 MP a时 水压强度试验压力为设 计工作压力 的 1 5倍 ，并且不低于 1 4 MP a ；当设计压力 1 0 M P a时 ，水 压 强 度 试 验 压 力 应 为 该 工 作 压 力 加 0 4 M P a 。水压强度试验是管网在实验压力下稳定 3 0 m i n ， 压力降不大 于 O 0 5 MP a 为合格。而水压严密性试验应在水 压强度试验 和管网冲洗合格后进行 ，试验压力应为设计工 作压力 ， 稳压 2 4 h 。 无泄漏为合格。经 常有些施工单位消防 给水管网试压没有按照施工方案及规范要求进行 给系统 的正常运转带来 了隐患。 还有一些工程 ， 消防水压达不到设 计要求 ， 为应付 检查在消防管网上增设管道泵 ， 在检查和验 收时启动管道泵 以达到验收的 目的这样 就在消防系统 中 埋下一个定时炸弹 。 2 消火栓系统 2 1 室内消火栓安装及压力不符合要求 现在设计上往往都使用组合式消火栓箱 ，暗装在墙体 内 ， 消火栓箱洞 V l 未设置过粱 ， 在荷载 的作用 下箱 体变形 。 导致箱 门的开启不灵活： 有 的施 工单位在施工时为 了图方 便 ， 随意改变消防箱底 预留孔的位置 ， 导致安装后栓 口出水 方向不 能与设置消防箱的墙面成 9 0 o ，或者与周围距离过 小 ，造成消防水带不能安装 至消火栓 口或水带形成弯折影 响出水量 ， 有的甚至出水 口与墙面平行 根本无法使用 。消 防水带与接 口随意扎接 ， 接 口处未安装 卡簧 。 导致试水时接 口和水带脱 落。有的建筑在二次装修时将消防箱进行 了掩 盖 ，没有明显的标志 ，不熟悉环境的人根本无法找 到消 防 箱 ， 起不到其应有的作用 。 图 1平 面 图 2 2 室外消火栓和水泵接合器的安装不符合要求 水泵接合器的主要用途是当室内消防水泵发生故障或 遇大火室 内消防用水 不足 时， 由消防车从室外消火栓取水 ， 通过水泵接合器将水送 到室 内消防给水管网供灭火使用 ， 两者的使用性质完全不同 有的施工单位将两者 混装 ， 同时 由于两者之间有 直接 的联 系 ， 两者的距离规范要求在 1 5 m 4 0 m之 间为宜 ， 在实 际施工 中要 么距 离过大 ， 要么太小 ， 有的甚至安装在消防车无法靠近 的部位。部分建筑使用地 下式的室外 消火栓和水泵接合器 却没有 明显的标注。 有的 建筑同时有 消火栓和 自动喷水灭火系统 ，而在安装室外消 火栓和水泵接合器也未加明显的标志 以区分 。在地下式水 泵接合器和地下式室外消火栓的安装中 未严格按照标准 图集在当地冻土层 以下和室外消火栓栓体上安装泄水阀。 3自动 喷 水 灭 火 系统 自动喷水灭火系统是现代建筑 中最及时最有效也是最 经济 的灭火方法， 能及时报警 并对火灾 的初期进行有效地 控制 。 但往往 会因为系统的安装 不合理 ， 使其作用不能很好 地发挥。在施工 中经常会发生以下几种常见的问题 ： 3 1 感温喷头的安装没有考虑与周边物体的距离 有些楼层较 高又没有 吊顶 施工单位直接在梁下安装 喷淋管 ， 使得喷头与楼板间的距离太远 ， 感温元件不能及时 动作 ， 延误喷水时间造成火灾迅速蔓延 ； 或者喷头距周 围物 体 太近 ， 存在 消防用水喷洒不到其保护范围的隐患 。 3 2 合理布置喷头是 自动喷水灭火系统的关键 按照规范的要求 ，在喷头的安 装中要注意在喷头工作 时不致 出现未被覆盖的空 白也不出现过多 的重复覆盖面 积。 在无 吊顶的场所应 选择直立型喷头 ， 有吊顶的房间应采 用下垂型或 吊顶型喷头。很多工程在交付前都通过了消防 验收 ， 但在精装修 中没有对喷头进行相应调整。 在施工过程 中有 的房 间由于改变使用性质 增加或减少吊顶 而施工单 位仍按照原设计的位置、 型号类 型安装喷头 不能保证灭火 的效果 。 有的建筑物房 间往往会重新分隔， 不能保证每个房 间内喷头 的喷水强度和喷水 的均匀性及喷头 的适时开放。 3 3防晃支架不安装 按照规范的要求 ， 为防止喷水时管道沿管线方向晃动 ， 在配水干管、 配水管长度超过 1 5 m 时应设 防晃 支架 。 每段 配水千管或配水管设置防晃支架不应少于 1 个 ：当管道改 变方向时 ， 应增设 防晃支架 ， 施工单位往 往都 是使用普通的 支架 或吊架 。 3 4 屋顶消防水箱的安装不符合要求 消防水与生活用水共用水箱时 ，施 工时往往忽视或未 做用 于保障消防用水的技术设施 ，无法满足 消防水箱应储 存 1 0 mi n的消防用水量的规范要求 同时在发 生火灾时 未设 置防止消防泵加压供水进入水箱的措施 。屋顶消防水 箱 的安装不符合要求 。 消防用水与其他用水合并的水箱 施 工时经常忽视和未做 消防用水不作他用 的技术设施 无法 满足消防水箱应储存 1 0 n fi n的消防用水量的规范要求。另 学兔兔 w w w .x u e t u t u .c o m 江苏建筑 2 0 1 1 年第 2期 ( 总第 1 4 0期) 5 5 外随意改变消防给水管的位置， 未设置逆止 阀 在给水管道 上加设不必要 的阀 门和本来一备用的消防给水 管只设置 1 个 导致安装后 ， 无 法保证正 常消防用水量或发生火灾时 水箱不能及时供水。 3 5 设计考虑欠周 详 由于设计考虑欠周详 部分工程喷淋系统甚至未设置 末端试水装置 ，部分 工程喷淋系统的末端试水装置安装在 公共走廊处 ， 附近没有排水管或地漏 造成在监督检查时无 法试压或在试压过程 中流 出的水无 法从排水系统 中迅 速排 走。当通风管道宽度大于 O 8 m时， 喷头没有安装在通风管 腹面以下 ， 并且在涂刷 、 粉饰天花时， 将涂料 喷洒在喷头上。 当发 生 火 灾 时 ， 系统 不 能 及 时 动 作 或缩 小 了保 护 的 范 围 。 图 2 喷 淋 头 安 装 4讨 论 与 总 结 以上这些通病如果不 能有效地控制 ，这将会影响消防 系统的正常开通和有效地使 用。要想切实消除这些通病 就需建设单位、 施工 单位 、 监督单位共 同努力。作为建设单 位要严 格要求施工单位按照设计 图纸施工 不 能为 了压缩 成本 ， 擅 自降低消防建设标准 ， 让施工单位偷工减料 。若需 改变消防设计 ， 必须取得设计单位的书面同意 从源头上杜 绝安装质量 的下降。对 于施工单位首先要加强资格认证管 理 要实行严格 的资格审查制度 ， 杜绝一些没有获得消防设 施施工资格 的单位进行 消防工程的施工。严肃查处无证从 事 消防设施施工的单位 和个人 。对具有资格 的单位要强化 消防安全主体制度 ， 明确职责。 同时加强对 消防工程施工现 场 的监督检查 ， 发现问题及时督促整改 ， 加强对现场施工技 术 人 员 的 培训 。要 加 强 监 理 单位 监 督 和消 防 设施 检 验 中介 机构的检验力度 。对工程进行全方位全过程的跟踪监督和 检测 ， 在施工过程中消除各种质量通病 ， 从而提高建筑消防 设施安装质量 ， 使 消防设施真正发挥作用 。 参 考 文献 【 1 】 G B J l 6 8 7建筑设计防 火规 范 f S 】 中国计划 出版 社 ， 1 9 8 7 2 1 G B 5 0 0 4 5 9 5高层民用建筑设计防火规 范 S 1 中国计划 出 版 社 1 9 9 5 【 3 】 G B J 5 0 0 8 4 2 0 0 l自动喷 水灭 火 系统设计 规 范f S 中国 计 划 出版 社 2 0 01 4 1 G B 5 0 2 6 1 9 6自动喷 水灭火系统施 工及验收规范f S 1 中 国计 划 出版 社 1 9 9 6 5 】 G B J 1 5 8 8建 筑给排 水设 计规 范i s 中国计划 出版社 ， 1 9 88 f 6 1 GB 5 0 2 4 2 2 0 0 2建 筑给 水 排 水及 采 暖 工 程 施 工 质 量 验 收规 范f S 1 中 国建 筑 工业 出版 社 ， 2 0 0 7 业业业业韭韭业 业 韭业业 业 业坐逝 逝业逝业 业 业业 业逝船 业业坐业 ( 上 接 第 5 O页 ) 在简谐应变的激励 下， 南本构关系式 ( 1 7 ) 可以推导出： I G l ： ( g 0 + p lq l 【 I) ) ( 1 斗 p l ( I ) ) I ， ， G 2 = ( g q o ) ( l m ) ( 1 8 ) I 2 l r = ( q l - p I q o ) tO l ( q 0 却 1g 】 【 I) ) 当 增大时， G 增大，当 to = q g o ， q ) 】 时 ， 叩取最大 值。 当 t ) 趋 向于 0时， G 趋向于 q 。 ， 叼趋向于 0 ； 当 ( 1 ) 趋向于 o o时 ， G 趋 向 于 q ， p ， 叶趋 向 于 0。 研究表明：标准线性固体模 型不仅能够反映粘弹性 阻 尼器的性 能随频率 的变化趋向而且能够反映粘弹性阻尼器 的松弛及其轻微的蠕变特性 ，但 不能反映温度对粘弹性 阻 尼器性能的影响 ，也不能精 确地描述频率对粘弹性阻尼器 性能的影响规律。 等效标准固体模 型 ：将温频等效原理 同标准线性 圊体 模型相结合 ， 并根据实际应用范 围加 以改进 提 出等效标准 固体模型 。粘弹性 阻尼器用于建筑结构减 震得温度和频率 范围为 ： 一 3 OT 6 0， 0 1 H z tO1 0 H z 。 在此范围里 ， 将式 ( 1 8 ) 中的频率改成折算频率 1 t o ， 并 改变频率得指数 ， 就可得到等效标准固体模型的计算公式 ： 嘶 d d 2 d 2 d ( 1 9 ) 1 、 【 r = ( q 1 - p l q 0 ) r ( q 0 l q 1 O rT ) 式 中： c 、 d 由试验确定的指数 ； 为温度转换系数， 由下式确定 ： t v = l 0 州 驯 f 2 0 1 式中 ： 参考温度。 当 定时 ， G一 随 I) 增大而增 大， 当 ( 1) = 【 q o ， ( P 。 g ) 】 d 时， 取最大值 ； tO一定时， G 随 7 1 增大而降低 ， 当 为某 一 值时 ， 卵取最大值 。这些特性完全正确地反映 了阻尼器的 性能随温度和频 率的变化规律 。故等效标准模型 同体模型 不仅能正确地 反映出粘弹性阻尼器 的松 弛和蠕变特性 而 且 能 够 正 确 地 反 映粘 弹性 阻 尼 器 的 性能 随温 度 和 频 率 变化 的规律 以图 1 所示 的粘弹性阻尼墙 ， 在工作状态下 ， 由于层间 位移差引起粘 弹性阻尼材料的剪切变形 ，各部件阻尼材料 的应力和应变状态与一般小型粘弹性阻尼器类似 。因而粘 弹性阻尼墙的力学模型也可应用上述模型 。 参考文献 【 l 】 周锡元， 吴育才 工程抗震的新发现 M 1 北京 ： 清华 大学 出版社 2 o o 2： 1 3 0 1 3 3 f 2 1 常业军 粘弹性 阻尼 器及 消能减震 结构的研究与应用 f D 1 东南大学博 士学位论文， 2 0 0 3 ， 3 3 】 徐赵 东， 周洲 ， 赵 鸿铁 ， 等 粘弹性 阻尼 器的计算模型【 J 工程 力 学， 2 0 0 1 ( 1 2 ) ： 8 8 9 3 学兔兔 w w w .x u e t u t u .c o m
