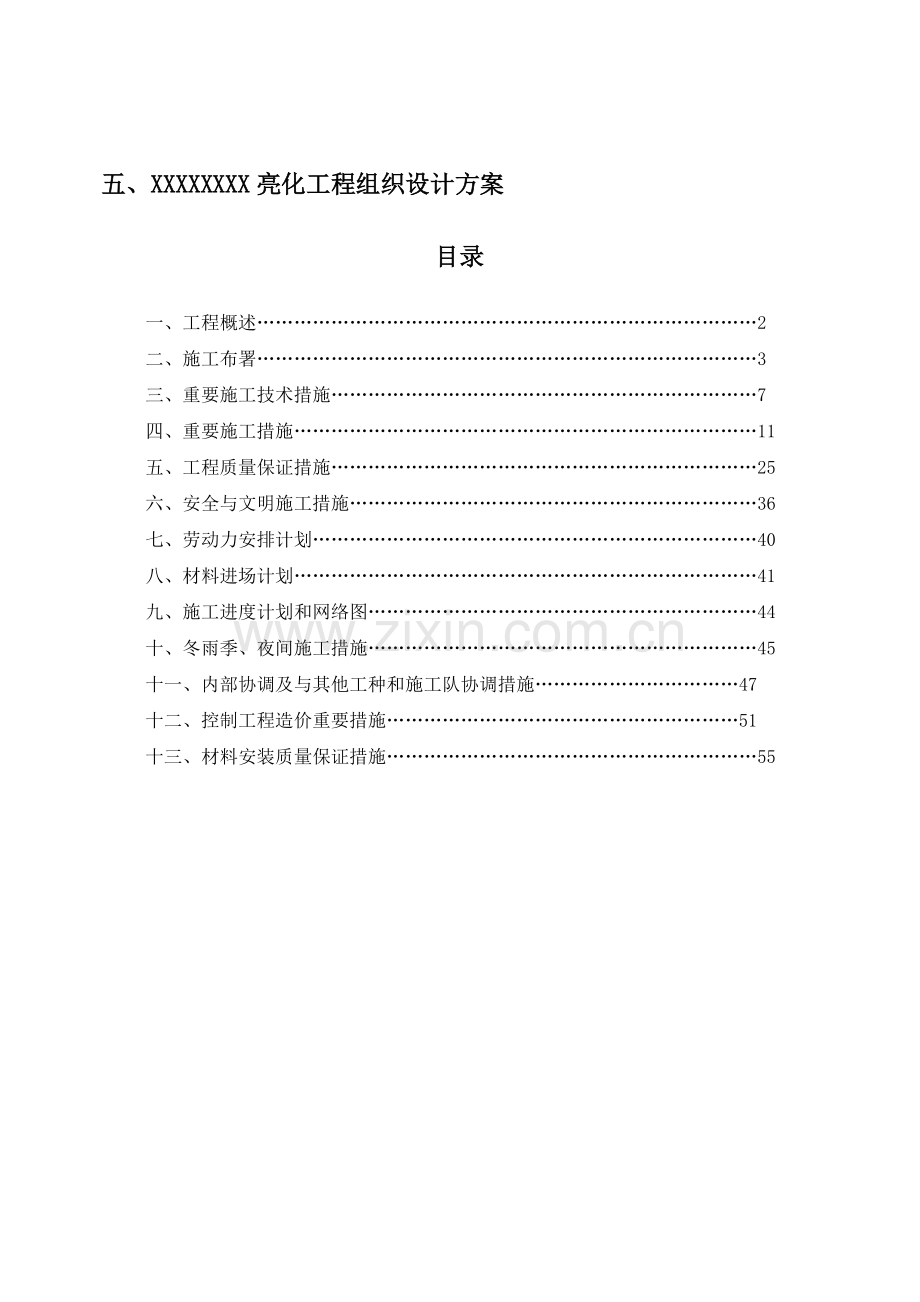

1、投 标 书建设项目名称: 投 标 单 位: 1225五、XXXXXXXX亮化工程组织设计方案 目录一、工程概述2二、施工布署3三、重要施工技术措施7四、重要施工措施11五、工程质量保证措施25六、安全与文明施工措施36七、劳动力安排计划40八、材料进场计划41九、施工进度计划和网络图44十、冬雨季、夜间施工措施45十一、内部协调及与其他工种和施工队协调措施47十二、控制工程造价重要措施51十三、材料安装质量保证措施55一、工程概述1、1 编制阐明本施工组织设计作为施工指导性文献,在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配置、重要分项工程施工措施、工程质量控制措

2、施、安全保证措施、文明施工及环境保护措施等诸多原因进行了考虑,以突出施工组织设计科学性、可行性。作为本工程施工承包方,我们将按照本施工组织设计指导施工。 1、2 编制根据本施工组织设计根据如下几项编制:1、2、1.工程施工招标文献以及建筑.电气施工图纸。1、2、2. 电气有关规范及原则(但不限于)u GB50150-电气装置安装工程电气设备交接试验原则u GB50169-电气装置安装工程接地装置施工及验收规范u GB5017192电气装置安装工程盘、柜及二次回路结线施工及验收规范u GB50303 - 建筑电气工程施工质量验收规范u GB 50168-电气装置安装工程电缆线路施工及验收规范u

3、GB 50217-94 电力工程电缆设计规范u GB 50034-建筑照明设计原则u GB50054-95低压配电设计规范u ZJQ00-SG-013-建筑工程施工质量验收统一原则 u JGJ 46-施工现场临时用电安全技术规范u CJJ89-都市道路照明工程施工及验收规程u JGJ16-92 民用建筑电气设计原则u JGJ59-99建筑施工安全检查原则u GB50194 93建筑工程施工现场供用电安全规范u GB/T50326-建筑工程项目管理规范u GB50328-建设工程文献归档整顿规范1、2、3.其他现行国家和行业有关规范、原则和规程。 1、2、4.现场实际状况。二、施工布署2、1、项

4、目协调管理2、1、1、首先提高工程项目管理,必须做好:(1)建立完善、实用项目管理系统。明确各自工作职责,设计出比较完备管理工作流程,明确规定项目中正式交往方式、渠道和时间。使大家按程序、规则办事。(2)建立项目鼓励机制。由于项目特点,项目经理应注意从心理学、行为科学角度鼓励各个组员积极性。(3)形成比较稳定项目管理队伍。各组员之间互相熟悉,彼此理解,可大大减小组合摩擦。(4)建立公平、公正考核工作业绩措施、原则,并定期客观、谨慎地对组员进行业绩考核。(5)对外关系协调(业主、施工、监理、审计、设计院、工程有关行政管理部门等)良好沟通。2、1、2、从详细来看,可采用如下措施:加强工程各方面协调

5、交往。加强项目交往协调管理,必须加强对甲方及监理单位协调交往。甲方代表项目所有者, 对项目具有特殊权利, 要获得项目成功,必须获得2、2、施工技术交底工作技术交底制度是保证交底工作正常进行项目技术管理重要内容之一。主管工程技术人员应在项目动工前向有关管理人员和施工作业人员简介工程概况和特点、设计意图、采用施工工艺和操作措施、技术保证措施等。技术交底重要内容:l 技术交底责任:明确项目技术负责人、施工员、管理人员、操作人员责任。l 技术交底展开:应分层次展开,直至交底到施工操作人员。交底必须在作业前进行,并有书面交底资料。l 技术交底前准备:有书面技术交底资料或示范、样板演示准备。l 安全技术交

6、底:起重、运送大件、高空作业、地下作业、大型设备试运行以及其他高风险作业,还应进行作业环境专题安全技术交底。l 技术交底记录:作为履行职责凭据,技术交底记录表格应有统一原则格式,交底人员应认真填写表格并在表格上签字,接受交底人也应在交底记录上签字。l 交底文献归档:技术交底资料和记录应由交底人整顿归档。l 交底责任界定:重要技术交底应在开前界定。交底内容编制后应由项目技术负责人同意,交底时技术负责人应到们。l 机电安装工程技术交底重点:设备构件吊装;焊接工艺与操作要点;调试与试运行;大型设备基础埋件、构件安装;隐蔽工程施工要点;管道清洗、试验及试压等。l 例外原则:外部信息或指令也许引起施工发

7、生较大变化时应及时向作业人员交底。2、3、施工前期准备工作安排 进场准备工作是施工管理中重要环节之一,准备工作完善与疏忽直接关系到工程施工能否顺利展开。为了防止施工管理中盲目性,随意性和克服工作中侥幸心理,我们将做如下安排:2、3、1施工设计图纸交底: 工地管理人员和施工技术骨干应会同设计人员对施工图纸和施工设计阐明书做全面理解,对某些特殊规定施工部位,细部处理应做重点记录,对有不明之处,设计人员应补画施工大样图明示,使管理人员对工程状况和技术操作措施做到心中有数。2、3、2工程量计算: 根据施工图纸,结合预算书内容,记录出各项施工项目单位数量,并制成统一表格按照区域范围或项目范围列出重要材料

8、清单、劳动力工种、机械工具设备清单,为施工计划提供可供操作根据。2、3、3材料计划安排: 将工程所需之材料名称、规格型号和估计数量逐一列表归类,同步应注明用途和掌握市场上同类品质材料可比价格,以便购料时有根据选择生产厂家和材料供应商,使之符合成本开支,保证材料进货渠道可以满足工程质量验收原则。鉴于工期紧张,可将须定货材料,早做安排;同步,相似类型材料尽量一次性到货,节省时间。2、3、4制定施工进度计划表: 施工进度计划表是控制施工进度和按工期完毕施工任务原始根据,它可起到协助项目负责人在调感人力、物力、财力方面合理配置作用。进度表是按照工程期限将各施工项目工作量、工作内容以及完毕项目所需时间科

9、学编排在时间表内(进度计划表应按照工序和也许交叉工作范围编制)。2、3、5工地现场勘察:动工前应进行工地现场实地勘察,理解施工现场环境,例如理解材料最适合堆放地点,施工用水、用电来源以及与否需设置临时设施;此外尚需理解施工地点与否易与相邻施工单位产生摩擦而导致工作上纠纷,以便提早予以沟通和订出处理措施,使施工可以顺利进行。工地勘察重要目是查对施工空间与设计图纸与否有误差,尤其是详细部位尺寸,若有误差应及时反应给设计人员进行修正。另一方面需理解工地交通运送、施工人员食宿状况,以及施工地点周围材料供应商分布和品种供应能力,以便施工中发生材料短缺时,及时就近购置。2、3、6材料进场:材料进场应做好如

10、下工作:根据材料计划表,并配合工程进度表确定材料品种、规格数量以及进场时间,如属厂商送货上门应预先与厂商联络拟订送货时间;材料堆放位置应预先安排好,地点宜集中以便于管理,切勿任意堆置以免影响工程施工和材料管理严密性。堆放时应注意如下几点:1)不得影响施工进行和因施工导致多次搬迁,损材废工;2)选择较高、干燥地势堆放;3)按照材料不一样类别堆码,便于取用;4)易燃易爆物品分开地点堆放,并配置对应消防用品,以保安全;5)易碎易潮易污染材料,应注意堆放措施采用保护措施以免导致损害;6)即用材料,进场时应直接放置于工作面,以减少搬运时间和工序;7)机工具应与材料分开寄存,防止机工具进出时损伤装饰材料;

11、8)实做好材料进场签收工作查对材料与否与设计图和封样材料样板相符,检查有无明确材料标识,有无规范出厂验收汇报和合格证书,并按材料品种、数量进行登记以备查验。2、3、7接通工地临时水电:临时用水设置,尽量运用原有固定管道;水管工在铺设时,尽量按原设计路线敷设,这样既能保证用水又有助于提早完毕用水施工。临时用电布置一般以架空线路和电缆拖板形式提供。架空线路用电端,应装设自动开关或铡刀开关,必须符合架设临时线路有关规范。2、3、8人员布置和责任分工:施工管理人员在掌握了全盘施工资料后,按施工内容进行人员布署,划分各工序职责范围,签定承包责任书。在负责各个工序施工人员中挑选有技术、有经验、责任心强人员

12、作为该工种负责人。施工展开后,施工管理人员应直接抓各工种负责人,各工种负责人要承担各工序责任,这样可简化工地管理程序,防止管理人员陷入事无巨细统统都要管窘境,可将精力放在做好工地事物协调和监督方面。2、3、9办理工地保险:工地动工之前,应到该工地所在地保险企业投保短期保险和人员意外保险,以免火警、失盗、人员伤害等意外事故导致损失,将事故风险交给保险企业承担,防止劳资双方为赔偿问题产生过多纠纷。三、重要施工技术措施针对本工程特点,我司将采用如下重要施工技术措施:3、1、电缆、照明线路施工技术措施3、1、1检查管槽 穿线前要严格进行穿线检查,详细规定参见对应管槽检查规定,下面罗列是严重影响穿线质量

13、和进度几种管槽质量问题:管槽规格小、接口处有毛刺、埋地安装管槽阻塞、有水等;埋地管槽穿线前必须全面试穿。3、1、2技术交底 布线系统系统图、布线系统平面图、穿线技术规定、空白穿线汇报、穿线交底 。穿线交底对象是施工队队长,交底关键内容是要使穿线者理解质量规定,过程如下:理解布线系统总体构造和平面图,不要穿错路线。 能明确辨别要敷设多种电缆,不要用错电缆。 熟悉电缆要通过管路。 有丰富穿线经验,懂得防止经典影响穿线质量和进度问题。 理解并牢记我们对于综合布线系统电缆敷设特殊规定。 思绪清晰,把电气器具点分组,一条一条地敷设,不多穿,不漏穿。穿放费力轻易导致电缆损伤,也轻易缠绕、打结,非常影响进度

14、。 忠实严谨地做标号,并记录长度刻度。 严格按照附件中图纸所述工程内容和质量规定完毕穿线,并忠实地记录电缆末端刻度。 按照电缆分组规定措施把配线架端电缆分组绑扎整洁,用短路法全面测试通端,查对标号。 规定在施工过程中爱惜电缆,忠实地填写电缆敷设汇报。3、2、 金属桥架、金属管、管线敷设施工技术措施电缆桥架安装:电缆桥架安装时应先用预埋10螺栓或预埋件固定托臂及支架,再将桥架固定在托臂支架上安装时应注意如下问题:电缆桥架过伸缩缝时应断开,断开距离以100mm为宜;支撑电缆桥架各托臂之间间距为11.5m:桥架安装要平宜,连接要牢固。槽式桥架应敷设在干燥和不易受机械损伤场所,横向安装应在图纸天花板标

15、高之上120mm。槽式桥架连接应持续无间断;每节槽式桥架固定点不应少于两个;在转角、分支处和端部均应有固定点,并应紧贴墙面固定;槽式桥架接口应平直、严密,槽盖应齐全、平整、无翘角。桥架支架采用螺钉或其他紧固件固定,紧固后其端部应与桥架支架内表面光滑相接;桥架出线口应位置对、光滑、无毛刺。槽式桥架敷设应平直整洁;水平或垂直容许偏差为其长度2,且全长容许偏差为20mm;并列安装时,槽盖应便于启动。在可拆卸盖板槽式桥架内,包括绝缘层在内导线接头处所有导线截面积之和,不应不小于槽式桥架截面积75%;在不易拆卸盖板槽式桥架内,导线接头应置于槽式桥架接线盒内。金属槽式桥架应可靠接地,但不应作为设备接地导体

16、,金属槽式桥架连接处两边要用2.5mm铜线和螺栓连接,保证接地良好。槽式桥架、管、线敷设必须尤其注意美观和规范,横平竖直,力争隐蔽和暗敷,接线盒做好防水处理,固定夹和螺栓螺钉所有采用不锈钢等防腐材质;槽式桥架应平整、无扭曲变形,内壁应光滑、无毛刺;金属槽式桥架应经防腐处理。明敷金属导线应穿管或加线槽板保护,吊顶内导线应穿金属管或B1级PVC管保护,导线不得裸露。3、3、电缆、照明线路敷设工序、穿线工序施工技术措施 首先进行管槽检查,钢管加护口,埋地钢管试穿,并严格按照电气装置安装工程施工规范、电缆敷设施工工艺原则施工。所有钢管口都要安放塑料护口,穿线人员应携带护口,在穿线时随时安放。 余长:电

17、缆在出槽式桥架外余长90cm,余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜(长+宽+深)。 分组绑扎:余线应按分组表分组,从槽式桥架出口捋直绑扎好,绑扎点间距不不小于50cm。不可用铁丝或硬电源线绑扎。 垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂,防止电缆重量全压在弯角里侧电缆上,这样会影响电缆传播特性。在垂直槽式桥架中电缆要每米绑扎悬挂一次。 槽式桥架内布放电缆应平直,无缠绕,无长短不一。假如槽式桥架开口朝侧面,电缆要每隔1米绑扎固定一次。 转弯半径:电缆转弯半径应不不不小于160mm。 电缆按照电气器具平面图标号,每个标号对应一条1对电线,对应

18、位置不能弄错。两端标号位置距末端25厘米,用浅色塑料线码号胶带标识或贴纸质号签再缠透明胶带。穿线完毕后,所有电缆应全面进行通断测试。测试措施:把两端电缆芯所有剥开,露出铜芯。在一端把数字万用表拨到通断测试档,两表笔稳定地接到一对电缆芯上;在另一端把这对电缆芯一下一下短暂地接触。假如持表端能听到断续“嘀嘀”声,就OK,每根电缆5芯都要测。这样测试能发现问题是断线、断路和标号错。 一般电线此在出线合末端到配电箱入口每隔1米用要在电线皮上用浅色塑料线码号胶带标识或贴纸质号签再缠透明胶带。电缆敷设完毕后扣槽式桥架盖,并做好技术交底登记表交项目经理检查和验收。3、4、电器灯具等施工技术措施在灯具施工过程

19、中按照电气装置安装工程施工规范、接地装置施工及验收规范、建筑照明原则 (GB50034-)进行施工和检查。3、4、1 灯具及支架安装施工措施(一)灯具支架制作安装:1. 灯具支架制作完毕后需刷防锈底漆,再刷与环境颜色靠近油漆 2. 支架固定采用不锈钢膨胀螺栓3. 灯具支架强度应符合抗台风和抗腐蚀规定4. 灯具支架位置和角度力争隐蔽并防止眩光(二)大功率LED投光灯、高压钠灯具安装1. 安装前检查灯具完好性2. 灯具安装必须紧固可靠3. 所有灯具一律在固定后再安装光源(LED除外)4. 线盒具有完好密封性5. 安装完后检查灯具投光角度(三)LED点光源安装1. 点光源安装在指定位置幕墙外表面,用

20、自攻顶固定后做好防护处理, 接头做好绝缘处理,线缆顺着幕墙胶缝布置可靠;2. 每组点光源位置必须按照灯具布置图指定位置安装;3. 灯具摆放必须与被照出光面平行; (四)LED线条灯安装1. 灯具安装前必须试亮,以看灯具与否有中间断开2. 金属固定卡间距保持一致,灯具在安装后不得出现翻转现象3. 灯具两端接口处以及与电源线接口处做好绝缘防护(五)LED数码管安装1. 安装前必须使用安全绳索对灯具进行保护2. 使用不锈钢爆炸螺丝紧固3. 灯具间隔、方向和角度必须保持一致4. 电源接口处进行绝缘保护5. 灯具间电线使用T型管套管保护6. 严格按照电气原理图规定布线,严禁将线接错3、4、2 配电箱施工

21、措施:在施工过程中按照电气装置安装工程施工规范、低压电缆头制作安装施工工艺原则、接地装置施工及验收规范进行施工和检查。照明配电箱内交流、直流或不一样电压等级电源,应具有明显标志。配电箱壳体和底板宜采用A级材料制作。配电箱不得安装在B2级如下(含B2级)装修材料上。导线引出面板时,面板线孔应光滑无毛刺,金属面板应装设绝缘保护套。照明配电箱底边距地面高度宜为1.5m;照明配电板底边距地面高度不适宜不不小于1.6m。照明配电箱内,应分别设置零线和保护地线(PE线)汇流排,零线和保护线应在汇流排上连接,不得绞接,并应有编号,测量地线指标应不不小于 4 欧姆。箱内电器元件安装位置对牢固,各回路作清晰标识

22、,三相相序按图纸规定接线;多芯电缆和导线头连接到开关之前焊锡牢固,接线端子用专用压线钳压紧,安装上开关后紧固螺钉压紧;配电箱垂直偏差每米不不小于1.5mm。接地牢固良好,配电箱门要用裸软线与接地系统可靠连接。电源线要用带红、蓝标识产品,地线(工作地、保护地、防雷地)应分开进行明确标识。完毕调试后在配电箱上作详尽标识并张贴安全操作规程。严格按照电气系统图和安装图接入各回路,并测试三相平衡,做好技术交底登记表,交项目经理检查。四、重要施工措施4、1、总体施工方案首先作好进场前准备工作,对工人进行施工技术交底和施工安全交底;获得动工命令;同步针对每分部灯光工程特性作必要测量、试灯工作。管、线敷设;灯

23、具基础制作安装;灯具安装;配电控制箱安装; 试亮灯及效果调试等工作。4、2、各分项工程重要施工措施及施工管理措施电路配管、配线施工及电器、灯具安装除遵如下守规范外,尚应符合国家现行有关原则规范规定。电缆敷设施工工艺原则低压电缆头制作安装施工工艺原则电气装置安装工程施工规范都市环境(装饰)照明规范 接地装置施工及验收规范建筑电气工程施工质量验收规范 (GB50303-)建筑照明原则 (GB50034-) 综合布线系统安装施工工艺原则钢构造工程施工及验收规范地面与楼面工程施工及验收规范本工程首先作好进场前准备工作,获得动工命令,并根据几种分项工程各自特性制定合适详细施工措施如下:4、2、1 电缆、

24、照明线路敷设施工措施4、2、1、1 电缆、照明线路施工准备 1)施工前期准备挑选施工经验丰富、头脑清晰,有责任感施工班长,施工班长并根据现场状况列出用人计划。 进度:根据管槽竣工时间和后续布线系统安装和装修封顶时间规定,列出电缆敷设进度计划。 质量保证措施:根据详细工程状况,列出保证质量措施。2)检查管槽 穿线前要严格进行穿线检查,详细规定参见对应管槽检查规定,下面罗列是严重影响穿线质量和进度几种管槽质量问题:管槽规格小、接口处有毛刺、埋地安装管槽阻塞、有水等;埋地管槽穿线前必须全面试穿。3)文档准备 布线系统系统图、布线系统平面图、穿线技术规定、空白穿线汇报、穿线交底 。穿线交底对象是施工队

25、队长,交底关键内容是要使穿线者理解质量规定,过程如下:理解布线系统总体构造和平面图,不要穿错路线。 能明确辨别要敷设多种电缆,不要用错电缆。 熟悉电缆要通过管路。 有丰富穿线经验,懂得防止经典影响穿线质量和进度问题。 理解并牢记我们对于综合布线系统电缆敷设特殊规定。 思绪清晰,把电气器具点分组,一条一条地敷设,不多穿,不漏穿。穿放费力轻易导致电缆损伤,也轻易缠绕、打结,非常影响进度。 忠实严谨地做标号,并记录长度刻度。 严格按照附件中图纸所述工程内容和质量规定完毕穿线,并忠实地记录电缆末端刻度。 按照电缆分组规定措施把配线架端电缆分组绑扎整洁,用短路法全面测试通端,查对标号。 规定在施工过程中

26、爱惜电缆,如实地填写电缆敷设汇报。4、2、1、2 金属桥架、金属管、管线敷设施工措施:主控项目: 1. 金属电缆桥架及其支架和引入或引出金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:(l)金属电缆桥架及其支架全长应不少于2处与按地(PE)或接零(PEN)干线相连接;(2)非镀锌电缆桥架间连接板两端跨接铜芯接地线,接地线最小容许截面积不不不小于4m; (3)镀锌电缆轿架间连接扳两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈连接固定螺栓。 2. 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 一般项目: 1. 电缆桥架安装应符合下列规定:(1)直

27、线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架 长度超过15m设有伸缩节;电缆桥架跨越建筑物变形缝处设置赔偿装置;(2)电缆桥架转弯处弯曲半径,不不不小于桥架内电缆最小容许弯曲半径, (3)当设计无规定期,电缆桥架水平安装支架间距为1.53m;垂直安装支架间距不不小于2m;(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定期,有互相间绝缘防电化腐措施;(5)电缆桥架敷设在易燃易爆气体管道和热力管道下方,当设计无规定期;与管道最小净距,符合规定;(6)敷设在竖井内和穿越不一样防火区桥架,按设计规定位置,有防火隔堵措施;(7)支架与预埋件焊按

28、固定期,焊缝饱满;膨胀螺栓固定期,选用螺栓适配,螺栓紧固,防松零件齐全。 2. 桥架内电缆敷设应符合下列规定:(1)不小于45倾斜敷设电缆每隔2m处设固定点;(2)电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理;(3)电缆敷设排列整洁,水平敷设电缆,首尾两端、转弯两侧及每隔510m处设固定点;敷设于垂直桥架内电缆固定点间距;不不小于规定。 3. 电缆首端、末端和分支处应设标志牌。 检查数量:主控项目1、与接地干线连接处,全数检查,其他抽查20%,少于5处,全数检查;2、抽查全长10%。一般项目抽查10%,少于5处,全数检查。4、2、1、3电缆施工方案电缆穿管敷设重要机具

29、:克丝钳、尖嘴钳、剥线钳、压接钳,放线架、放线车,电炉、锡锅、锡斗、锡勺、电烙铁,一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表。操作工艺:工艺流程:选择电缆穿带线扫管放线及断线电缆与带线绑扎带护口电缆连接电缆焊接电缆包扎线路检查绝缘摇测选择电缆:应根据设计图规定核算电缆规格。穿带线:检查管路与否畅通。穿带线措施:带线一般均采用1.22.0mm铁丝。先将铁丝一端弯成不封口圆圈,再运用穿线器将带线穿入管路内,在管路两端均应留有1015cm余量。在管路较长或转弯较多时,可以在敷设管路同步将带线一并穿好。穿带线受阻时,应用两根铁丝同步搅动,使两根铁丝端头互相钩绞在一起,然后将带线拉出。打扫管路:打

30、扫管路目是清除管路中灰尘,泥水等杂物。打扫管路措施:将布条两端牢固绑扎在带线上,两人来回拉动带线,将管内杂物清净。放线及断线:放线:放线前应根据施工图对电缆规格、型号进行查对。放线时电缆应置于放线架或放线车上。断线:剪断电缆时,预留电缆长度:配电箱内电缆预留长度应为配电箱箱体周长1/2。电缆与带线绑扎:当电缆根数较少时,例如二至三根电缆,可将电缆前端绝缘层削去,然后将线芯直接插入带线盘圈内并折回压实,绑扎牢固。使绑扎处形成一种平滑锥形过渡部位。当电缆根数较多或电缆截面较大时,可将线芯斜错排列在带线上,用绑线缠绕绑扎牢固。使绑扎接头处形成一种平滑锥形过渡部位,便于穿线。管内穿电缆:钢管(电线管)

31、在穿线前,应首先检查各个管口护口与否齐整,如有遗漏和破损,均应补齐和更换。当管路较长或转弯较多时,要在穿电缆同步往管内吹入适量滑石粉。穿线时应注意下列问题:同一交流回路电缆必须穿于同一管内。不一样回路、不一样电压和交流与直流电缆,不得穿入同一管内,但如下几种状况除外:标称电压为50V如下回路;同一设备或同一流水作业线设备电力回路和无特殊干扰规定控制回路;同一花灯几种回路;同类照明几种回路,但管内电缆总数不应多于8根。电缆连接应具有条件:电缆接头不能增长电阻值。受力电缆不能减少原机械强度。不能减少原绝缘强度。为了满足上述规定,在电缆做电气连接时,必须先削掉绝缘再进行连接,而后加焊,包缠绝缘。铜套

32、管压接:电缆线均采用铜套管压接连接,先把绝缘层剥掉,清除电缆氧化膜并涂以中性凡士林油膏(使电缆表面与芯线分别在铝套管两端插入,各插到套管二分之一处;当采用椭圆形套管时,应使两线对插后,线头分别露出套管两端4mm;然后用压接钳和压模压接、压接模数和深度应与套管尺寸相对应。接线端子压接:多股电缆(铜或铝)可采用与电缆同材质且规格对应接线端子。削去电缆绝缘层,不要碰伤线芯,将线芯紧紧地绞在一起,清除套管、接线端子孔内氧化膜,将线芯插入,用压接钳压紧。电缆外露部分应不不小于1-2mm。电缆包扎:首先用橡胶(或粘塑料)绝缘带从电缆接头处始端完好绝缘层开始,缠绕12个绝缘带幅宽度,再以半幅宽度重叠进行缠绕

33、。在包扎过程中应尽量收紧绝缘带。最终在绝缘层上缠绕12圈后,再进行回缠。采用橡胶绝缘带包扎时,应将其拉长2倍后再进行缠绕。然后再用黑胶布包扎,包扎时要衔接好,以半幅宽度边压边进行缠绕,同步在包扎过程中收紧胶布,电缆接头处两端应用胶布封严密。包扎后应呈枣核形。线路检查:接、焊、包所有完毕后,应进行自检和互检;检查电缆接、焊、包与否符合设计规定及有关施工验收规范及质量验评原则规定。不符合规定期应立即纠正,检查无误后再进行绝缘摇测。绝缘摇测:照明线路绝缘摇测一般选用500V,量程为0500M兆欧表。测量线路绝缘电阻时,兆欧表上有三个分别标有“接地”(E);“线路”(L);“保护环”(G)端钮。可将被

34、测两端分别接于E和L两个端钮上。绝缘线路绝缘摇测有如下两种状况:电气器具未安装前进行线路绝缘摇测时,摇测应将干线和支线分开,一人摇测,一人应及时读数并记录。摇动速度应保持在120r/min左右,读数应采用一分钟后读数为宜。电气器具所有安装完在送电前进行摇测时,应先将线路上开关、刀闸、仪表、设备等用电开关所有置于断开位置,摇测措施同上所述,确认绝缘摇测无误后再进行送电试运行。电缆桥架及池内敷设准备工作:施工前应对电缆进行详细检查;规格、型号、截面、电压等级均符合设计规定,外观无扭曲、坏损等现象。电缆敷设前进行绝缘摇测或耐压试验。临时联络指挥系统设备:桥架多根电缆敷设时,应根据现场实际状况,事先将

35、电缆排列,用表或图方式划出来。以防电缆交叉和混乱。电缆沿支架、桥架敷设:多根电缆同步敷设时应在每根电缆两端帖上回路标识。电缆在桥架内敷设应有适量蛇型弯,电缆两端、过管处、垂直位差处均应留有合适余度。电缆敷设完毕、应请建设单位、监理单位及施工单位质量检查部门共同进行隐蔽工程验收。电缆沿桥架敷设时,应单层敷设,排列整洁。不得有交叉,拐弯处应以最大截面电缆容许弯曲半径为准。同等级电压电缆沿桥架敷设时,水平净距不得不不小于35mm。电缆池内敷设:多根电缆同步敷设时应在每根电缆两端帖上回路标识。电缆应排列整洁沿设计路线布置,并在池内间隔2米用扎带扎上放置整洁。拐弯处应为电缆容许弯曲半径。电缆到每只灯具上

36、时,每排电器电缆线要绑扎到固定支架上整洁一致。挂标志牌:标志牌规格应一致,并有防腐性能,挂装应牢固。标志牌上应注明电缆编号、规格、型号及电压等级。电缆井及两端应挂标志牌。沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌,直线段应合适增设标志牌。电缆施工质量原则保证项目:电缆耐压试验成果、泄漏电流和绝缘电阻必须符合施工规范规定。检查措施:检查试验记录。电缆敷设必须符合如下规定:电缆严禁有绞拧、护层断裂和表面严重划伤等缺损。检查措施:观测检查和检查隐蔽工程记录。电缆规格、型号必须符合设计规定和国标规定。照明线路绝缘电阻值不不不小于0.5M,动力线路电阻值不不不小于1M。检查措施:实测或检查绝缘摇测

37、记录。基本项目:排列整洁,标志柱和标志牌设置精确;防燃、隔热和防腐规定电缆保护措施完整。电缆转弯和分支处不紊乱,走向整洁清晰、电缆标志牌清晰齐全。检查措施:观测检查和检查隐蔽工程记录。管内穿线:箱内清洁无杂物,护口、护线套管齐全无脱落,电缆排列整洁,并留有合适余量。电缆在管子内无接头,不进入盒、箱垂直管子上口穿线后密封处理良好,电缆连接牢固,包扎严密,绝缘良好,不伤芯线。接地(接零):接地(接零)线截面选用对,连接牢固紧密。检查措施:观测检查或检查记录。电缆最小弯曲半径和检查措施应符合下列规定。项次项目弯曲半径检查措施1电缆最小容许弯曲半径油浸纸绝缘电力电缆单芯20d尺量检查多芯15d橡皮绝缘

38、电力电缆橡皮或聚氯乙烯护套10d裸铅护套15d铅护套钢带铠装20d塑料绝缘电力电缆10d控制电缆10d注:d为电缆外径。对电气系统成品保护:穿线时不得污染设备和建筑物品,应保持周围环境。使用高凳及其他工具时,应注意不得碰坏其他设备。在接、焊、包所有完毕后,应将电缆接头盘入箱内,并用纸封堵严实,以防污染。同步应防止箱内进水。穿线时不得遗漏带护线套管或护口。应注意质量问题:在施工中存在护口遗漏、脱落、破损及与管径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐,护口破损与管径不符者及时更换。电缆连接处焊锡不饱满,出现虚焊、夹渣等现象。焊锡温度要合适,涮锡要均匀。涮锡后应用布条及时擦去多出焊剂,

39、保持接头部分洁净。电缆线芯受损是由于用力过猛和剥线钳使用不妥而导致。削线时应根据线径选用剥线钳对应刀口。多股软铜线涮锡遗漏,应及时进行补焊锡。接头部分包扎不平整、不严密。应按工艺规定重新进行包扎。套管压接后,压模位置不在中心线上,压模不配套或深度不够,应选用合格压模进行压接。线路绝缘电阻值偏低。管路内也许进水或者绝缘层受损都将导致线路绝缘电阻值偏低。应将管路中泥水及时清洁净或更换电缆。4、2、1、4 电缆、照明线路敷设工序、穿线工序技术管理制度 首先进行管槽检查,钢管加护口,埋地钢管试穿,并严格按照电气装置安装工程施工规范、电缆敷设施工工艺原则施工。所有钢管口都要安放塑料护口,穿线人员应携带护

40、口,在穿线时随时安放。 余长:电缆在出槽式桥架外余长90cm,余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜(长+宽+深)。 分组绑扎:余线应按分组表分组,从槽式桥架出口捋直绑扎好,绑扎点间距不不小于50cm。不可用铁丝或硬电源线绑扎。 垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂,防止电缆重量全压在弯角里侧电缆上,这样会影响电缆传播特性。在垂直槽式桥架中电缆要每米绑扎悬挂一次。 槽式桥架内布放电缆应平直,无缠绕,无长短不一。假如槽式桥架开口朝侧面,电缆要每隔1米绑扎固定一次。 转弯半径:电缆转弯半径应不不不小于160mm。 电缆按照电气器具平面图标号

41、,每个标号对应一条1对电线,对应位置不能弄错。两端标号位置距末端25厘米,用浅色塑料线码号胶带标识或贴纸质号签再缠透明胶带。穿线完毕后,所有电缆应全面进行通断测试。测试措施:把两端电缆芯所有剥开,露出铜芯。在一端把数字万用表拨到通断测试档,两表笔稳定地接到一对电缆芯上;在另一端把这对电缆芯一下一下短暂地接触。假如持表端能听到断续“嘀嘀”声,就OK,每根电缆5芯都要测。这样测试能发现问题是断线、断路和标号错。 一般电线此在出线合末端到配电箱入口每隔1米用要在电线皮上用浅色塑料线码号胶带标识或贴纸质号签再缠透明胶带。电缆敷设完毕后扣槽式桥架盖,并做好技术交底登记表交项目经理检查和验收。4、2、1、

42、5 施工过程中电缆、照明线路敷设质量保护措施 对所有参与穿线人员讲解布线系统构造、穿线过程、质量要点和注意保护电缆。电缆敷设施工质量保护措施详细如下:穿钢管时钢管两端要加护套,所有电缆通过管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆。 拽线时每根线拉力应不超过30公斤,以免拉伸电缆导体。 整个工程中电缆贮存、穿线放线都要耐心细致,防止电缆受到任何挤压、碾、砸、钳、割或过力拉伸。布线时既要满足所需余长,又要尽量节省,防止任何不必要挥霍。 布线期间,电缆拉出电缆后尚未布放到位时假如要暂停施工,应将电缆仔细缠绕收起,妥善保管,不得随意散置在施工现场。 4、2、1、6 电缆、照明线路敷设记录和

43、检查 穿线完毕后我方施工负责人要对施工方工作进行如下检查:检查电线敷设汇报和完整技术交底登记表。包括长度刻度表,和测试成果。 现场检查电缆主干、分组绑扎状况、抽查标号、刻度,抽测通断。 检查完毕后,交项目经理审核。4、3 电器灯具等施工措施在灯具施工过程中按照电气装置安装工程施工规范、接地装置施工及验收规范、建筑照明原则 (GB50034-)进行施工和检查。4、3、1灯具及支架安装施工措施1)灯具支架制作安装灯具支架制作完毕后须先刷防锈底漆,再刷与环境颜色靠近油漆;支架固定采用不锈钢膨胀螺栓;灯具支架强度应符合抗台风和抗腐蚀规定;支架安装位置和角度力争隐蔽并防止眩光;2)灯具安装阐明:在安装上

44、,下照灯具安装于沿板外内侧,向内打光,在保证照明效果同步,效控制眩光;上照LED线形投光灯,安装于桥梁外侧,照射高度现场确定,运用护栏内隔离墩遮挡眩光。有灯具中安装方式采用卡箍形式安装,不打钉,不破坏桥体。卡箍与桥体颜色一致,保证美观协调。4、3、2施工过程 :材料规定:灯具型号、规格必须符合设计规定和国标规定。灯内配线严禁外露,灯具配件齐全,无机械损伤、变形、油漆剥落,灯罩破裂,灯箱歪翘等现象。所有灯具应有产品合格证。 重要机具: 红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥、手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥、活扳子、套丝

45、板、电炉、电烙铁、锡锅、锡勺、台钳、台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳、吊篮等。 作业条件:根据现场状况做好施工工作。对灯具安装有影响模板、脚手架、吊篮等需要搭建准备。 操作工艺 :灯具检查灯具组装灯具安装通电试运行 根据灯具安装场所检查灯具与否符合如下规定: (a)在易燃和易爆场所应采用防爆式灯具; (b)有腐蚀性气体及尤其潮湿场所应采用封闭式灯具,灯具各部件应做好防腐处理;(c)潮湿厂房内和户外灯具应采用有泄水孔封闭式灯具; (d)多尘场所应根据粉尘浓度及性质,采用封闭式或密闭式灯具; (e)灼热多尘场所(如出钢、出铁、轧钢等场所)应采用投光灯; (f)也许受机械损伤厂房内,应采用有保护网灯具; (g)震动场所(如有锻锤、空压机、桥式起重机等),灯具应有防震措施(如采用吊链软性连接); (h)除开敞式外,其他各类灯具灯泡容量在100W及以上者均应采用瓷灯口。
