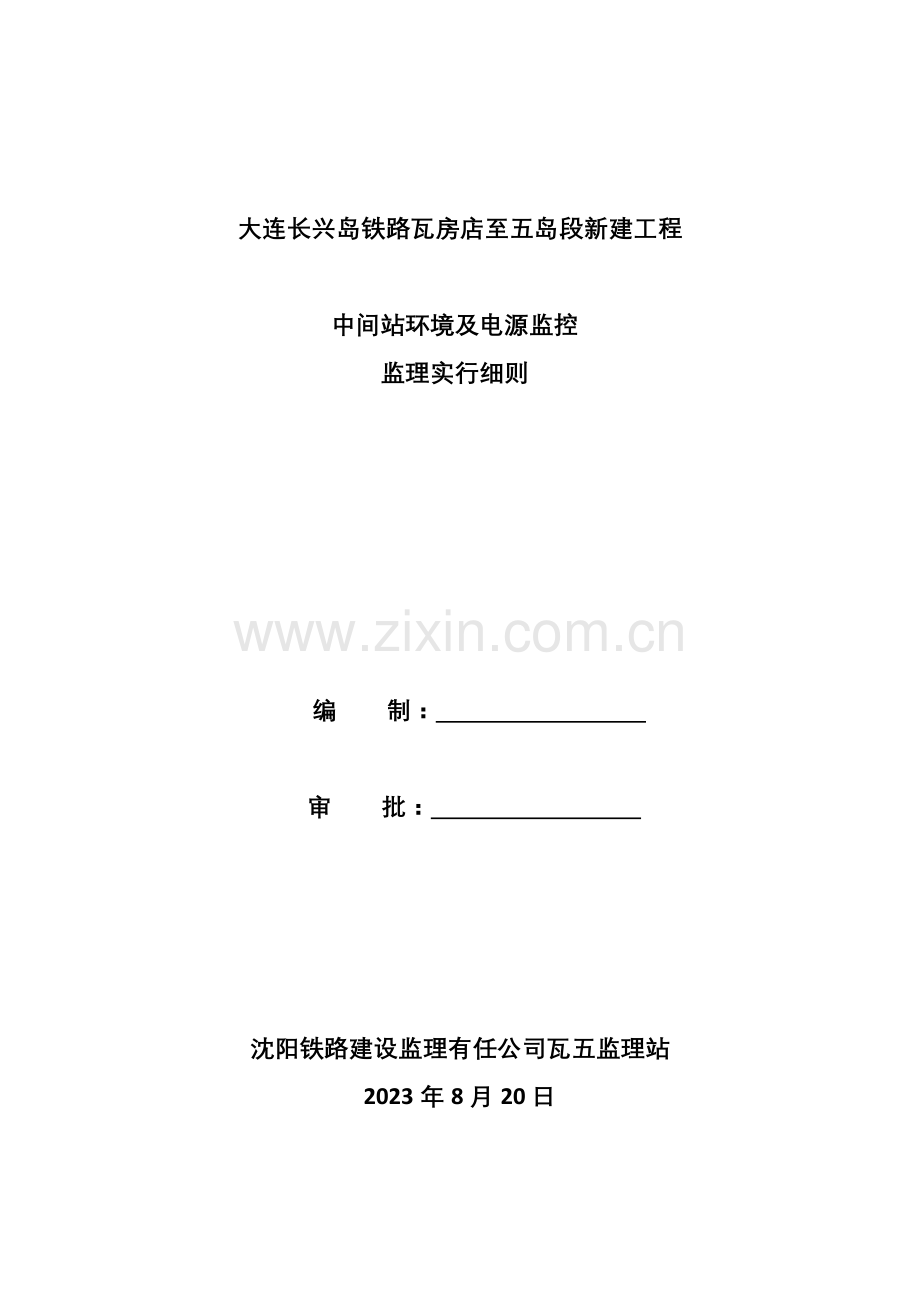

大连长兴岛铁路瓦房店至五岛段新建工程

中间站环境及电源监控
监理实行细则

编 制：

审 批：

沈阳铁路建设监理有任公司瓦五监理站
2023年8月20日

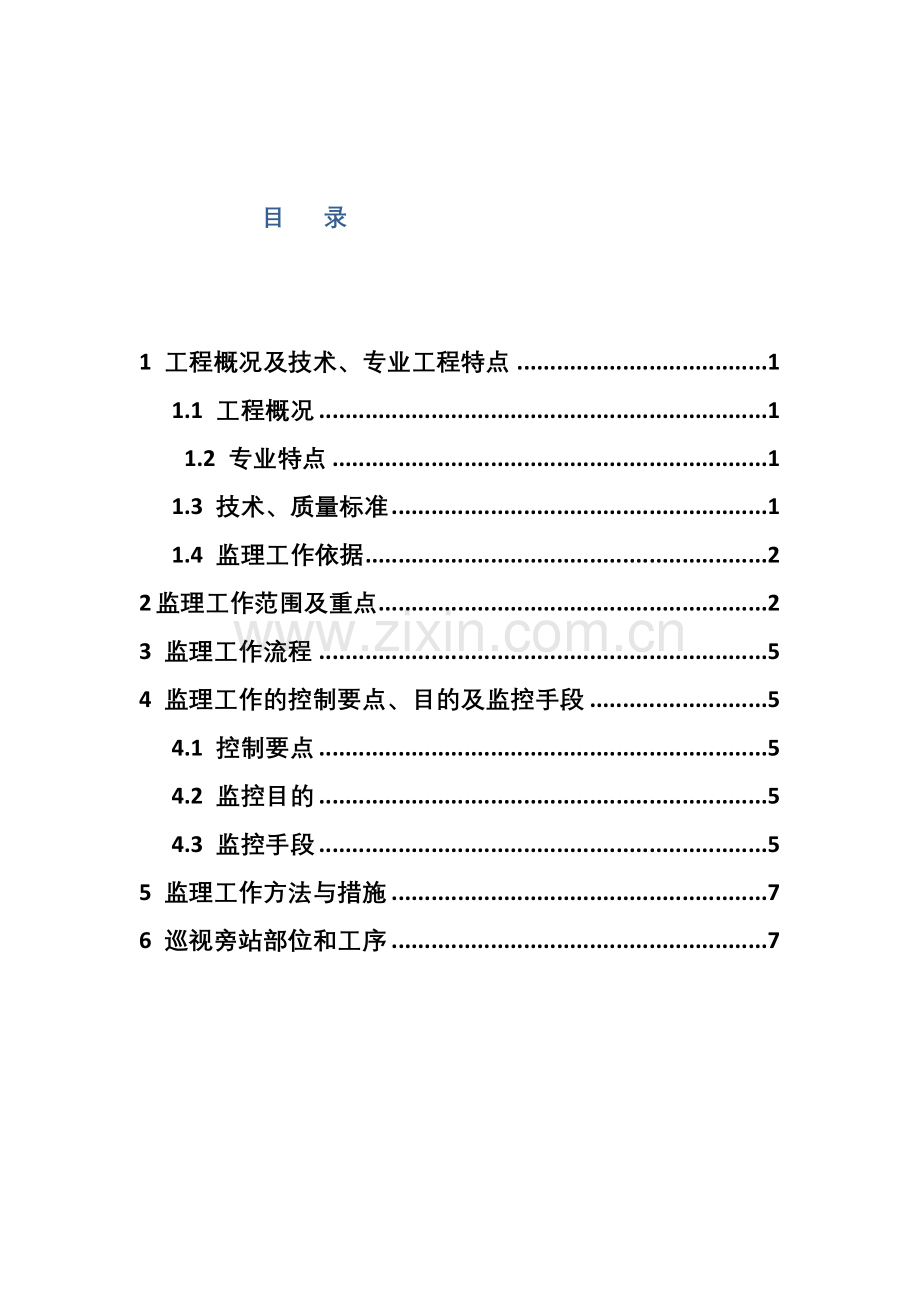

目 录

1 工程概况及技术、专业工程特点 1
1.1 工程概况 1
1.2 专业特点 1
1.3 技术、质量标准 1
1.4 监理工作依据 2
2 监理工作范围及重点 2
3 监理工作流程 5
4 监理工作的控制要点、目的及监控手段 5
4.1 控制要点 5
4.2 监控目的 5
4.3 监控手段 5
5 监理工作方法与措施 7
6 巡视旁站部位和工序 7

工程概况及技术、专业工程特点
工程概况
1.1、概述
（一）设计依据
1. 铁道部鉴定中心2023年10月《大连长兴岛铁路工程可研审查意见（代拟稿）》。
2. 参照铁道部鉴定中心2023年3月20日对大连长兴岛铁路五岛至长兴岛段初步设计审查会议拟定的重要原则。
（二）设计范围（含相关工程）和设计年度
1. 设计范围
沈大线瓦房店站至田五线DK53+000（五长段设计起点）段铁路新建及既有线改建。
四、铁路重要技术标准
（一）铁路等级：Ⅰ级。
（二）正线数目：单线，预留双线条件。
（三）限制坡度： 6‰ 。
（四）最小曲线半径：一般1200米、困难800米。
（五）牵引种类：电力。
（六）牵引质量：5000吨。
（七）到发线有效长度：1050米。
（八）闭塞类型：继电半自动闭塞。
（九）建筑限界：满足开行双层集装箱列车的规定
 1.2 专业特点
中间站环境及电源监控系统涉及中间站监控设备安装、监控中心设备安装、系统布线与接地、系统测试、系统功能实验部分。

（一）通信网的构成：本工程通信系统由传输及接入系统、电话互换系统、专用通信系统、电源系统、通信线路等部分组成。光电缆线路建筑安装电缆接续及入、光缆接续及引入、电缆线路电特性检测和光缆线路特性测。
（二）通信线路类型及容量
1. 干线光缆线路
本工程在瓦房店通信站至本段设计终点（DK53+000）间直埋敷设1条12芯单模充油光缆，并新设光纤在线监测系统现场设备，接入既有光纤在线监测系统中心设备。
2. 电缆通信线路
本工程在瓦房店通信站至本段设计终点（DK53+000）间直埋敷设1条HEYFLT23 7×4×0.9长途对称低频电缆。
3. 地区及站场通信线路
地区及站场通信电缆根据需要采用HEYFLT23低频对称充油直埋电缆、HYAT53型市话充油直埋电缆等。地区光缆采用直埋8芯光缆。
（三）通信系统的构成及设备类型的选定
1. 传输及接入系统
本工程新设光缆中的2芯开通STM-4光同步传输及接入系统。本区段内瓦房店通信站、董屯、白水井、郭家、复州湾、老家分别新设STM-4光同步传输及接入设备，白水井牵引变电所新设STM-4简易一体化传输及接入设备，瓦房店通信站新设传输及接入系统网管设备。
2. 数据通信系统
本设计不新设数据互换设备，需要传输的各类非互换数据由本工程传输系统提供透明传输通道。
3. 电话互换系统
本工程全线新增自动电话通过传输及接入系统接入瓦房店通信站既有程控互换机，并根据新增用户数量对既有互换机进行扩容。
4. 调度通信系统
本设计在董屯、白水井、郭家、复州湾新设专用通信分系统设备，通过2M通道接入沈局调度所既有数调主系统设备，构成全线数字调度系统。
在董屯、白水井、郭家、复州湾分别新设无线列调、无线车次号校核及调度命令无线传送等设备，并采用光纤直放站方式对区间弱场区进行补强。
5. 通信电源
本工程沿线各站通信机械室采用两路220V交流电源供电。
在董屯、白水井、郭家、复州湾站各新设-48V/50A开关电源设备1套及48V100AH蓄电池1组，并新设电源及环境监测系统现场设备，接入既有电源及环境监测系统中心设备。
（四）路外通信、广播及其他设施的电磁干扰防护
对于通信、广播架空线路与铁路垂直交越部分，按电气化铁路规定改为地下直埋方式，并采用铠装光缆、电缆加钢管防护穿越铁路。架空线路终端在铁路用地界以外，终端杆及电缆接头均做好接地系统。对于地埋光、电缆线路与铁路垂直交越部分，应采用加固措施。
光电缆线路工程涉及光电缆线路建筑安装、电缆接续及进入、光缆接续及引入、电缆线路电特性检测和光缆线路特性检测。
1.3 技术、质量标准
1.3.1 技术标准
工程重要技术标准一览表
序号
项目
内容
备注
1
铁路等级
I级

2
正线数目
单线

3
限制坡度
4‰

4
路段旅客列车设计行车速度
120km/h，平面预留160km/h提速条件

5
路段旅客列车设计最小曲线半径
一般地段2023m，困难地段1600m

6
牵引种类
电气化

7
机车类型
SS4

8
牵引质量
4000t

9
到发线有效长度
850m，预留1050m

10
闭塞类型
半自动闭塞

1.4 监理工作依据
1、建设施工协议、监理协议及招投标文献
2、监理规划
3、工程施工图纸、设计说明及设计变更等技术会议纪要和图纸会审记录、设计单位对设计问题的正式答复等；
4、经批准的《施工组织设计》；
5、国家建设法律法规。
6、执行验收标准、施工规范：
(1)《铁路建设工程监理规范》 （TB10402-2023）
(2)《通信局(站)电源、空调及环境集中监控管理》 (YD/T 1363.3-2023)；
(3)《铁路工程施工安全技术规程》 (TB10401.1-2023)；
(4)《铁路工程施工安全技术规程》 (TB10401.2-2023)；
2 监理工作范围及重点
2.1 中间站监控设备安装
(1)中间站监控设备到达现场监理单位应进行检查，其型号、规格及质量是否符合设计规定及相关产品标准的规定。
(2)检查中间站监控设备的安装位置、数量和方式是否符合设计规定。
(3)检查中间站各类传感器、变送器、探测器及直接数字控制器（数据采集与控制装置）的信号输入接线是否对的可靠。
(4)检查各类传感器、变送器、探测器是否通过输出或接口模块与直接数字控制器（数据采集与控制装置）连接是否接触可靠。
(5)检查电量传感器裸导体之间或者与其他裸导体之间的距离是否不小于4mm，当无法满足时，互相间是否绝缘。
2.2 监控中心设备安装
(1)监控中心设备到达现场监理应进行检查，其型号、规格及质量必须符合设计规定及相关产品标准的规定。
(2)检查监控中心设备之间的接线连接，保证对的可靠。
(3)检查监控中心设备是否通过网络接口模块与通信通道、中间站监控设备连接，是否接触可靠。
(4)检查电源模块裸露导体之间或者与其他导体之间的距离是否不小于4mm，当无法满足时，互相间是否绝缘。
2.3 系统布线与接地
(1)检查线缆、槽架、保护管到达现场应进行检查，其型号、规格是否符合设计规定。
(2)检查不同信号、不同电压等级的电缆是否分类布置，分别单独设槽、管敷设；在同一线槽内是否用隔板隔开。
(3)检查信号电缆（线）与电力电缆（线）交叉敷设时是否成直角，平行敷设时间距是否符合设计规定。
(4)检查系统接地安装是否符合下列规定：
① 采用合设接地方式时，监控设备接地引出线和交流接地的引出线相聚不应小于3m；采用分设接地方式时，于防雷接地应相距20m以上。
② 环境监控中心宜采用屏蔽接地。控制及信号电缆屏蔽层必须单点接地。
③ 直流工作接地的引下线应采用多芯铜导线，截面不宜小于35mm²。
④ 输入信号的电缆穿钢管敷设，或敷设在带金属盖板的金属桥架内时，钢管及桥架均应接地。
⑤ 监控设备的各中介地方时应符合设计规定，并连接牢固，接触良好。
2.4 系统测试
(1)监理单位应检查系统绝缘测试是否符合下列规定：
① 设备带电部分与金属外壳间的绝缘电阻应大于5MΩ
② 配线的芯线间和芯线对地的绝缘电阻应大于1MΩ。
(2)检查监控设备的接地电阻，不得大于4Ω。
(3)检查网络接口模块的通信协议、数据传输格式、速率是否符合设计规定。
(4)检查系统直接数字控制器（数据采集与控制装置）和电源与空调设备、环境、安全、火灾状态信息进行点对点测试是否符合设计规定。
(5)检查系统监控软件，保证能准确可靠地运营。
2.5 系统功能实验
(1)监理单位检查保证环境监控系统的接入不改变被监控设备的功能；监控系统的故障不影响被监控设备的正常工作。
(2)监理单位检查保证中间站环境及电源监控系统能按照设计规定，通过铁路通信网对中间站电源和空调设备、环境、安全及火灾等状态进行自动监测，获取各种运营状态信息并应及时显示。
(3)检查在任何一个中间站配置的移动维护终端，是否能接入现场维护操作的便携式计算机，对中间站电源和空调设备、环境、安全及火灾等状态进行集中自动监控。
(4)检查中间站环境及电源监控系统与电源、空调等系统的联动功能是否符合设计和系统集成功能的规定。
(5)检查环境及电源监控系统的故障管理功能是否满足设计规定。
(6)检查环境及电源监控系统的性能管理功能是否满足设计规定。
(7)检查环境及电源监控系统的配置管理功能是否满足设计规定。
(8)检查环境及电源监控系统安全管理功能是否满足设计规定。

3 监理工作流程

施工单位 施工过程 监理单位

编制施工方案；中间站监控设备等材料进场检查；相关机械设备进场；
审批施工方案；原材料进场验收；机具设备检查；现场准备工作检查；批准开工。

施工准备

施

现场施工
现场检查确认中间站监控设备的安装位置数量和方式是否符合规定；定期旁站
中间站监控设备安装

现场检查监控中心设备安装的施工是否符合标准
监控中心设备到达现场进行检查；监控设备安装

现场施工监控中心设备安装

现场施工 系统布线与接地 系统测试；系统功能实验

检查、测试、实验、 确认
系统布线与接地

准备中间站环境及电源监控系统报验资料

拟定工序无误，申请验收
查验资料；质量验收签证

4 监理工作的控制要点、目的及监控手段
4.1 控制要点
（1）原材料设备到达现场应进行检查，其型号、规格及质量必须符合设计规定及相关产品标准的规定。
（2）电量传感器裸导体之间或者与其他裸导体之间的距离不应小于4mm，当无法满足条件时，互相间必须绝缘。
（3）电源模块裸导体之间或者与其他裸导体之间的距离不应小于4mm，当无法满足条件时，互相间必须绝缘。
（4）设备带电部分与金属外壳间的绝缘电阻应大于5 MΩ;（5）配线的芯线间和芯线对地的绝缘电阻应大于1 MΩ。
（5）监控设备的接地电阻不得大于4Ω。
（6）环境监控系统的接入不应改变被监控设备的功能；监控系统的故障不应影响被监控设备的正常工作。
4.2 监控目的
符合设计规定和验收标准，一次验收安全质量合格率100%。
4.3 监控手段
监控手段重要涉及中间站环境及电源监控系统施工方案的审查和批准、中间站环境及电源监控系统施工过程的检查和控制、关键部位及工序旁站、巡视、见证检测、见证实验等。
(1)原材料设备到达现场应对照设计文献检查质量证明文献，并观摩检查。
(2)电量传感器裸导体之间的距离和电源模块裸导体之间的距离应大于4mm。应观测尺量检查，应有固定措施。
(3)设备带电部分与全传外壳之间的绝缘电阻应大于5MΩ。监理应见证测试，作好记录。
(4)配线的芯线间和芯线对地的绝缘电阻应大于1MΩ。监理应见证测试，作好记录。
(5)监控设备的接地电阻不得大于4MΩ，监理应见证测试，作好记录。
监理见证实验项目表
施工部位
工序
目的值
监控等级
系
统
测
试
1、绝缘测试
＞5MΩ
见证实验
2、接地电阻
＜4Ω
见证实验
3、网络接口模块的通传协议数据传输格式速率
符合设计规定
见证实验
4、系统直接数字监控器和电源与空调、环境、安全、火灾装的信息进行点对点测试。
符合设计规定
见证实验
系
统
功
能
试
验
5、监控系统的接入不应改变被监控设备的功能；监控系统的故障不影响被监控设备的正常工作。
符合设计规定
见证实验

6、环境及电源监控系统的性能管理功能，配置管理功能，安全管理功能，故障管理功能。
符合设计规定
见证实验
5 监理工作方法与措施
监理工作控制措施表
序号
施工内容
也许出现的问题
拟采用的措施
1
中间站监控设备安装，监控中心设备安装
安装工艺不美观，各类设备连接接触不可靠
规定施工单位在一定范围内改良安装工艺；保证接触可靠
2
系统布线与接地
线缆槽架安装凌乱不美观
规定施工单位安装整齐有序
3
系统测试、系统功能实验
施工单位采用抽查的方式
强制其所有测试、实验
6 巡视旁站部位和工序
1、施工单位对照设计的系统图、受控设备平面图、监控点表进行操作实验，保证系统监控软件能准确可靠地运营。监理应全程见证实验。
2、施工单位对环境监控系统的接入不会影响被监控设备的功能和监控系统的故障不会影响被监控设备的正常工作进行证明实验，监理应全程见证。
