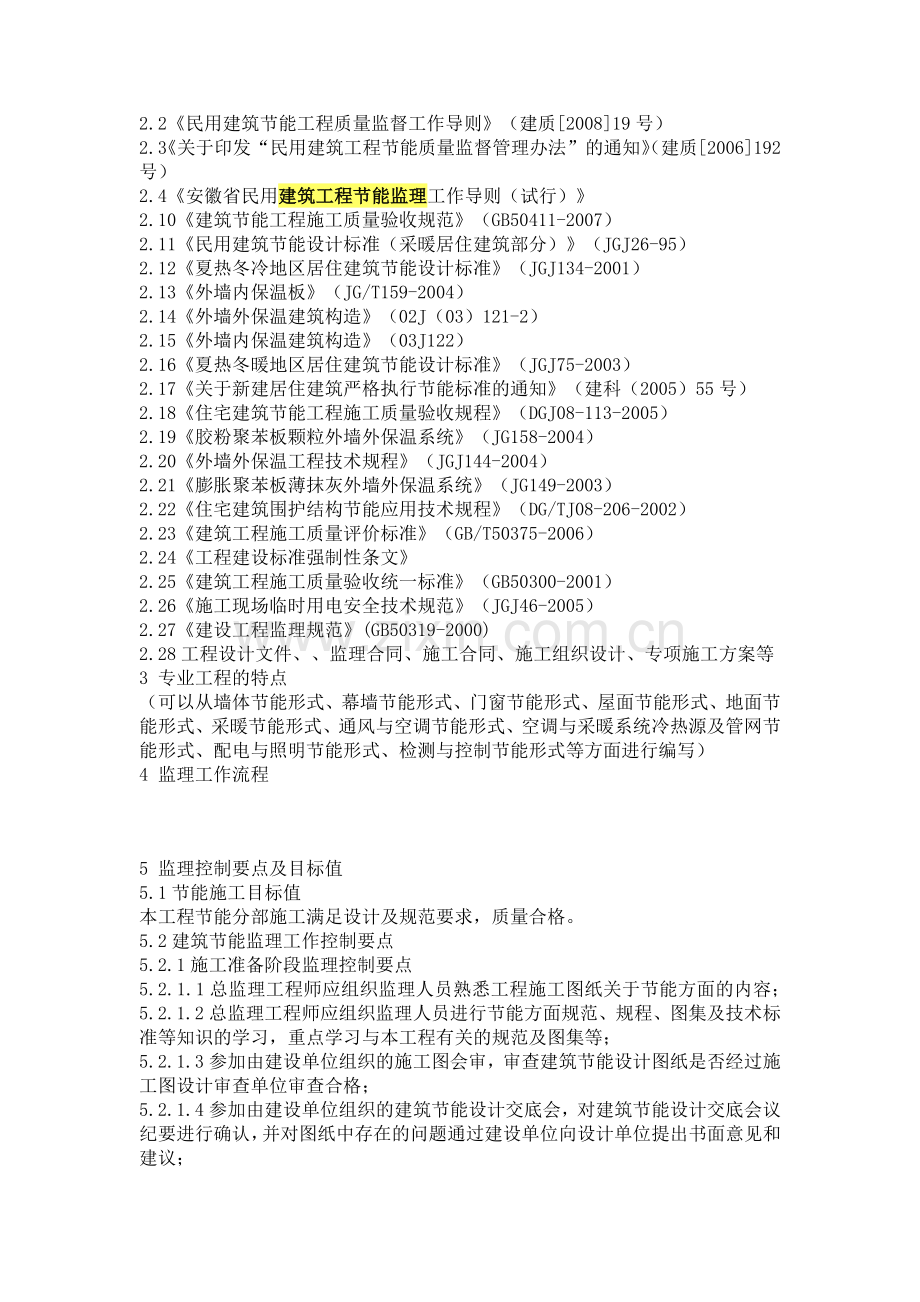

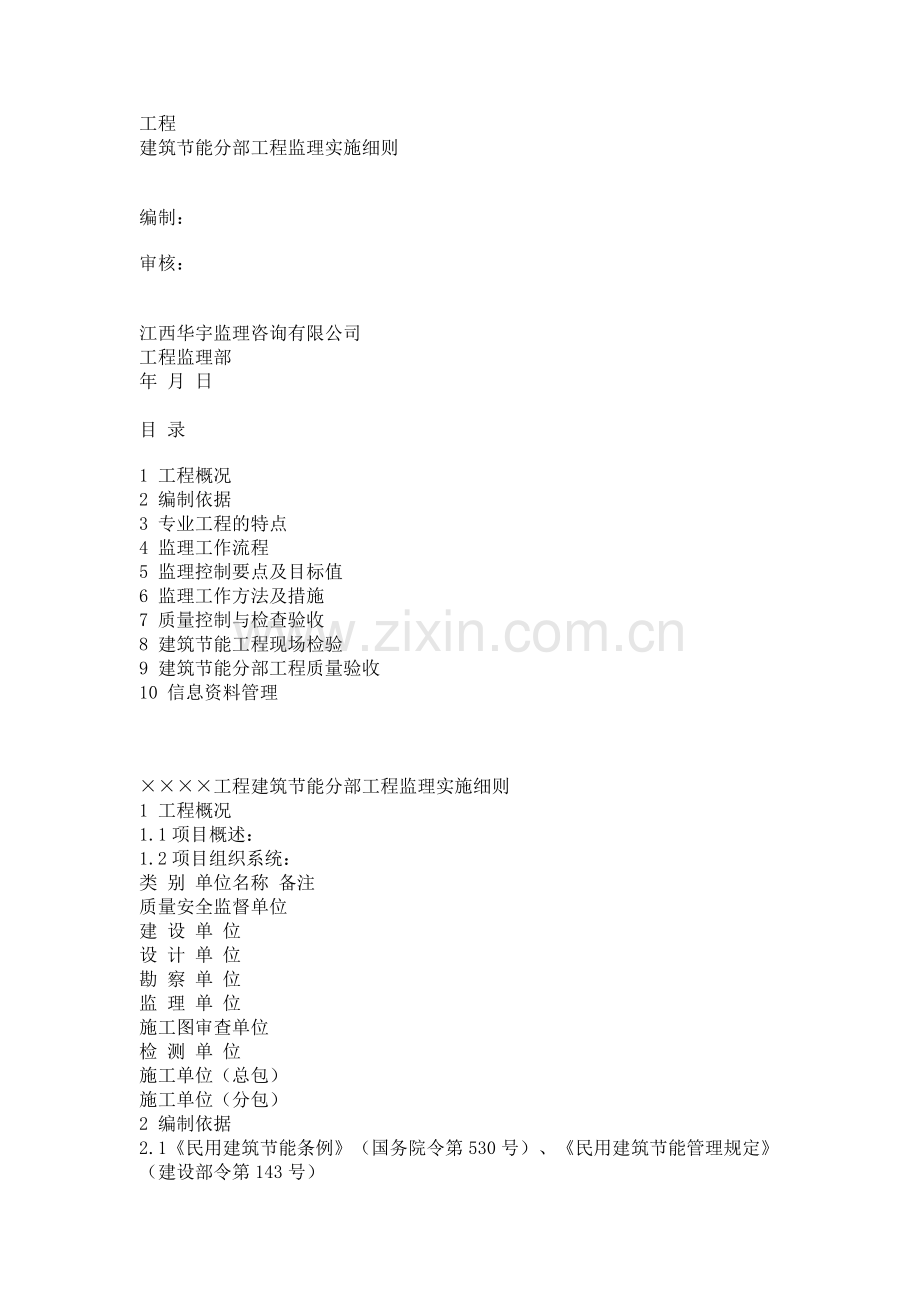

工程 建筑节能分部工程监理实施细则 编制：审核：江西华宇监理咨询有限公司 工程监理部 年 月 日 目 录 1 工程概况 2 编制依据 3 专业工程的特点 4 监理工作流程 5 监理控制要点及目标值 6 监理工作方法及措施 7 质量控制与检查验收 8 建筑节能工程现场检验 9 建筑节能分部工程质量验收 10 信息资料管理 工程建筑节能分部工程监理实施细则 1 工程概况 1.1 项目概述：1.2 项目组织系统：类 别 单位名称 备注 质量安全监督单位 建 设 单 位 设 计 单 位 勘 察 单 位 监 理 单 位 施工图审查单位 检 测 单 位 施工单位（总包）施工单位（分包）2 编制依据 2.1民用建筑节能条例（国务院令第 530 号）、民用建筑节能管理规定（建设部令第 143 号）2.2民用建筑节能工程质量监督工作导则（建质200819 号）2.3 关于印发“民用建筑工程节能质量监督管理办法”的通知（建质2006192号）2.4安徽省民用建筑工程节能监理建筑工程节能监理工作导则（试行）2.10建筑节能工程施工质量验收规范（GB50411-2007）2.11民用建筑节能设计标准（采暖居住建筑部分）（JGJ26-95）2.12夏热冬冷地区居住建筑节能设计标准（JGJ134-2001）2.13外墙内保温板（JG/T159-2004）2.14外墙外保温建筑构造（02J（03）121-2）2.15外墙内保温建筑构造（03J122）2.16夏热冬暖地区居住建筑节能设计标准（JGJ75-2003）2.17关于新建居住建筑严格执行节能标准的通知（建科（2005）55 号）2.18住宅建筑节能工程施工质量验收规程（DGJ08-113-2005）2.19胶粉聚苯板颗粒外墙外保温系统（JG158-2004）2.20外墙外保温工程技术规程（JGJ144-2004）2.21膨胀聚苯板薄抹灰外墙外保温系统（JG149-2003）2.22住宅建筑围护结构节能应用技术规程（DG/TJ08-206-2002）2.23建筑工程施工质量评价标准（GB/T50375-2006）2.24工程建设标准强制性条文 2.25建筑工程施工质量验收统一标准（GB50300-2001）2.26施工现场临时用电安全技术规范（JGJ46-2005）2.27建设工程监理规范(GB50319-2000)2.28 工程设计文件、监理合同、施工合同、施工组织设计、专项施工方案等 3 专业工程的特点（可以从墙体节能形式、幕墙节能形式、门窗节能形式、屋面节能形式、地面节能形式、采暖节能形式、通风与空调节能形式、空调与采暖系统冷热源及管网节能形式、配电与照明节能形式、检测与控制节能形式等方面进行编写）4 监理工作流程 5 监理控制要点及目标值 5.1 节能施工目标值 本工程节能分部施工满足设计及规范要求，质量合格。5.2 建筑节能监理工作控制要点 5.2.1 施工准备阶段监理控制要点 5.2.1.1 总监理工程师应组织监理人员熟悉工程施工图纸关于节能方面的内容；5.2.1.2 总监理工程师应组织监理人员进行节能方面规范、规程、图集及技术标准等知识的学习，重点学习与本工程有关的规范及图集等；5.2.1.3 参加由建设单位组织的施工图会审，审查建筑节能设计图纸是否经过施工图设计审查单位审查合格；5.2.1.4 参加由建设单位组织的建筑节能设计交底会，对建筑节能设计交底会议纪要进行确认，并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议；5.2.1.5 工程项目开工前，总监理工程师应组织专业监理工程师审查承包单位报送的施工组织设计，施工组织设计应包括建筑节能工程施工内容，提出审查意见，并经总监理工程师审核、签认后报建设单位。建筑节能工程开工前，专业监理工程师应审查承包单位报送的建筑节能工程专项施工技术方案，提出审查意见，并经总监理工程师审核、签认后报建设单位；5.2.1.6 对分包单位进行资格审查；建筑节能工程开工前，总监理工程师应审查承担建筑节能工程的施工企业相应的资质、质量管理体系、施工质量控制和检验制度、施工技术标准。专业监理工程师应审查承担建筑节能工程检测试验的检测机构资质。5.2.1.7 督促、检查施工单位严格落实质量保证体系和安全保证体系；5.2.1.8 对建筑节能工程的大型供货厂家进行考察，了解生产能力、业绩情况、质量情况等；5.2.1.9 根据建科【2008】116 号民用建筑节能信息公示办法要求，建设单位应在施工、销售现场张贴民用建筑节能信息。建筑节能信息公示内容包括节能性能、节能措施、保护要求。节能性能指：建筑节能率，并比对建筑节能标准规定的指标。节能措施指：围护结构、供热采暖、空调制冷、照明、热水供应等系统的节能措施及可再生能源的利用。施工现场公示时限是：获得建筑工程施工许可证后 30 日内至工程竣工验收合格。合肥地区的项目还应遵照合建质安监200813 号关于加强合肥市建筑节能质量管理的若干规定文件相关要求执行。5.2.2 施工阶段的监理控制要点 5.2.2.1 审核施工单位报送的拟进场的建筑节能材料及设备，监理工程师对进场材料和设备的验收应按下列规定进行：对材料和设备品种、规格、包装、外观和尺寸进行检查验收，并在材料/设备报审表中形成相应的验收记录；核查材料和设备质量证明文件、出厂合格证、中文说明书及相关性能检测报告；定型产品和成套技术应有型式检验报告，进口材料和设备应按规定检查出（入）境商品检验报告；对现场配制的材料如保温浆料、聚合物砂浆等，应检查其配合比通知单；检查是否使用国家明令禁止、淘汰的材料、构配件、设备。检查有无本行政区域建筑材料备案证明及相应验证要求资料。按照委托监理合同约定及 建筑节能工程施工质量验收规范（GB50411-2007）有关规定，在施工现场抽样复验，复验为见证取样送检。建筑节能工程进场材料和设备的复验项目见下表：建筑节能工程进场材料和设备的复验项目 序号 分项工程 复验项目 1 墙体节能工程 1 保温板材的导热系数、材料密度、压缩强度、阻燃性；2 保温浆料的导热系数、压缩强度、软化系数和凝结时间；3 粘结材料的粘结强度；4 增强网的力学性能、抗腐蚀性能；5 其他保温材料的热工性能；6 必要时，可增加其他复验项目或在合同中约定复验项目。2 幕墙节能工程 1 保温材料：导热系数、密度、阻燃性；2 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3 隔热型材：拉伸、抗剪强度。3 门窗节能工程 1 严寒、寒冷地区：气密性、传热系数和中空玻璃露点；2 夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点；3 夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点。4 屋面节能工程 1 板材、块材及现浇等保温材料的导热系数、密度、压缩（10）强度、阻燃性；2 松散保温材料的导热系数、干密度和阻燃性；5 地面节能工程 1 板材、块材及现浇等保温材料的导热系数、密度、压缩（10）强度、阻燃性；2 松散保温材料的导热系数、干密度和阻燃性；6 采暖节能工程 1 保温材料的导热系数、材料密度、吸水率；2 散热设备的热工等技术性能；3 在合同中约定的复验项目。7 通风与空调节能工程 1 对风机盘管机组、组合式空调机组、柜式空调机组、单元式空调机组、热回收装置等设备的热工技术性能进行核查；2 对风机的风量、风压、效率等技术性能进行核查；3 对绝热材料的导热系数、材料密度、吸水率进行复验；4 对合同中约定的复验项目进行复验。8 空调与采暖系统冷、热源及管网节能工程 1 对空调与采暖系统冷、热源等设备的热工技术性能进行核查；2 对冷却塔、水泵等辅助设备的技术性能进行核查；3 对绝热材料的导热系数、材料密度、吸水率进行复验；4 对合同中约定的复验项目进行复验。9 配电与照明节能工程 1 低压配电电缆截面、电阻值；2 照明光源；3 灯具；4 附属装置。10 监测与控制节能工程 核查建筑节能使用材料的燃烧性能等级、使用时含水率是否符合设计要求。对未经监理人员验收或验收不合格的建筑节能工程材料、构配件、设备，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，监理人员不得签认，并应签发监理工程师通知单，书面通知承包单位限期将不合格的建筑节能工程材料、构配件、设备撤出现场。5.2.2.2 当承包单位采用建筑节能新材料、新工艺、新技术、新设备时，承包单位应按照有关规定进行评审、鉴定及备案，施工前对新的或首次采用施工工艺进行评价，并制定专门施工技术方案和证明材料，组织专题论证，经专业监理工程师审定后予以签认。5.2.2.3 督促、检查承包单位按照经审查合格的建筑节能设计文件和经审查批准的施工技术方案进行施工；项目监理机构应严格控制设计变更，当设计变更涉及建筑节能效果时，应通知建设单位将设计变更文件报送原施工图审查机构审查，在实施前监理工程师应审查设计变更手续，符合要求后予以确认。总监理工程师审查建设单位或施工承包单位提出的工程变更，发现有违反建筑节能标准的，应提出书面意见加以制止。5.2.2.4 进行施工工艺过程的质量控制，行使质量监督权；5.2.2.5 对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行旁站或现场检查，符合要求予以签认。对未经监理人员验收或验收不合格的工序，监理人员不得签认，承包单位不得进行下一道工序的施工。5.2.2.6 组织有关建筑节能方面的专题会议，解决施工中存在的问题；5.2.2.7 专业监理工程师应根据对承包单位报送的建筑节能隐蔽工程报验申请表、自检结果和必要的图象资料进行现场检查，符合要求予以签认。对未经监理人员验收或验收不合格的工序，监理人员不得签认，承包单位不得进行下一道工序的施工。专业监理工程师应根据对承包单位报送的检验批和分项工程报验申请表和质量检查、验收记录进行现场检查和资料核查，符合要求后予以签认。对承包单位报送的建筑节能分部工程和单位工程质量验评资料进行审核和现场检查，应审核和检查建筑节能施工质量验评资料是否齐全，符合要求后予以签认。其验收的程序和组织应符合建筑工程施工质量验收统一标准GB50300 和建筑节能工程施工质量验收规范的规定。5.2.2.8 对建筑节能施工过程中出现的质量问题，应及时下达监理工程师通知单，要求承包单位整改，并检查整改结果。5.2.2.9 建筑节能工程施工前，对于采用相同建筑节能设计的房间和构造做法，监理工程师应要求施工单位在现场采用相同材料和工艺制作样板间或样板件，经设计、建设、施工、监理、材料供应单位等各方确认后方可进行施工。5.2.2.10 对建筑节能施工过程进行巡视检查。对易产生热桥和热工缺陷部位的施工，以及墙体、幕墙、地面、屋面、采暖、通风与空调、空调与采暖系统设备及管网等保温绝热工程隐蔽前的施工，专业监理工程师应安排监理员采取旁站形式实施监理。5.2.2.11 国务院令第 530 号民用建筑节能条例中第十六条规定：施工单位应当对进入施工现场的墙体材料、保温材料、门窗、采暖制冷系统和照明设备进行查验；不符合施工图设计文件要求的，不得使用。工程监理单位发现施工单位不按照民用建筑节能强制性标准施工的，应当要求施工单位改正；施工单位拒不改正的，工程监理单位应当及时报告建设单位，并向有关主管部门报告。墙体、屋面的保温工程施工时，监理工程师应当按照工程监理规范的要求，采取旁站、巡视和平行检验等形式实施监理。未经监理工程师签字，墙体材料、保温材料、门窗、采暖制冷系统和照明设备不得在建筑上使用或者安装，施工单位不得进行下一道工序的施工。墙体、屋面的保温工程施工时，监理工程师应当按照工程监理规范的要求，采取旁站、巡视和平行检验等形式实施监理。5.2.2.12 国务院令第 530 号民用建筑节能条例中第四十二条规定：违反本条例规定，工程监理单位有下列行为之一的，由县级以上地方人民政府建设主管部门责令限期改正；逾期未改正的，处 10 万元以上 30 万元以下的罚款；情节严重的，由颁发资质证书的部门责令停业整顿，降低资质等级或者吊销资质证书；造成损失的，依法承担赔偿责任：未按照民用建筑节能强制性标准实施监理的；墙体、屋面的保温工程施工时，未采取旁站、巡视和平行检验等形式实施监理的。对不符合施工图设计文件要求的墙体材料、保温材料、门窗、采暖制冷系统和照明设备，按照符合施工图设计文件要求签字的，依照建设工程质量管理条例第六十七条的规定处罚。5.2.3 竣工验收阶段的监理工作 5.2.3.1 参于建设单位委托建筑节能测评单位进行的建筑节能能效测评。5.2.3.2 审查承包单位报送的建筑节能工程竣工资料，核查建筑节能工程质量控制资料和现场检验报告，主要有：设计文件、图纸会审记录、设计变更和洽商；主要材料、设备和构件的质量证明文件、进场检验记录、进场核查记录、进场复验报告、见证试验报告；隐蔽工程验收记录和相关图像资料；检验批、分项工程验收记录；建筑围护结构节能构造现场实体检验记录；严寒、寒冷和夏热冬冷地区外窗气密性现场检测报告；风管及系统严密性检验报告；现场组装的组合式空调机组的漏风量测试记录；设备单机试运转及调试记录；系统联合试运转及调试记录；系统节能性能检验报告；其他对工程质量有影响的重要技术资料。5.2.3.3 组织对包括建筑节能工程在内的预验收，对预验收中存在的问题，督促承包单位进行整改，整改完毕后签署建筑节能工程竣工报验单。5.2.3.4 出具节能分部工程监理质量评估报告，质量评估报告应明确执行建筑节能标准和设计要求的情况及节能工程质量评估结论。5.2.3.5 节能分部工程验收由建设单位组织，总监理工程师主持，施工单位项目经理、项目技术负责人和相关专业的质量检查员、施工员参加；施工单位的质量或技术负责人参加；设计单位节能设计人员参加；5.2.3.6 签署建筑节能实施情况意见。工程监理单位在安徽省民用建筑节能审查备案登记表上签署建筑节能实施情况意见，并加盖监理单位印章。6 监理工作方法及措施 6.1 施工单位进场后监理审查施工单位企业资质等有关资料和质保体系、安保体系是否健全；6.1.1 审查施工单位企业资质等有关资料 1）施工企业资质等级证书、建设工程施工许可证、企业法人营业执照、企业安全生产许可证；2）项目经理及主要管理人员、技术人员、专职质检员、安全员、施工员的上岗证书；3）特殊工种（电焊工、电工等）的上岗证；4）检测仪器、工具的标定证书；5）施工组织设计、建筑节能专项施工方案、施工现场临时用电方案等；6）质量安全监督站办理质量监督手续、安全监督手续、安检手续等证明资料；7）专项开工报告等 6.1.2 检查施工单位质保体系、安保体系是否健全 1）施工单位质保体系、安保体系组织机构落实情况；2）施工单位质保体系主要规章制度；3）施工单位安保体系主要规章制度。6.2 进行技术、质量、安全交底，严格按图施工，按规范施工；6.3 严格材料成品的审核报验手续，严禁任何不合格品用于本工程。机械设备所用电缆应完好，严防漏电、触电事件发生；6.4 加强对施工过程的旁站、巡视、检查、验收，发现问题及时解决。7 质量控制与检查验收 7.1 墙体节能工程 7.1.1 一般规定 适用于采用板材、浆料、块材及预制复合墙板等墙体保温材料或构件的建筑墙体节能工程质量验收。主体结构完成后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。与主体结构同时施工的墙体节能工程，应与主体结构一同验收。墙体节能工程当采用外保温定型产品或成套技术时，其型式检验报告中应包括安全性和耐候性检验。墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：保温层附着的基层及其表面处理、保温板粘结或固定、锚固件、增强网铺设、墙体热桥部位处理、预置保温板或预制保温墙板的板缝及构造节点、现场喷涂或浇注有机类保温材料的界面、被封闭的保温材料厚度、保温隔热砌块填充墙体。墙体节能工程的保温材料在施工过程中应采取防潮、防水等保护措施。墙体节能工程验收的检验批划分应符合下列规定：采用相同材料、工艺和施工做法的墙面，每 5001000m2 面积划分为一个检验批，不足 500m2 也为一个检验批。检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理(建设)单位共同商定。合肥的项目在进行外墙外保温施工时，如采用胶粉聚苯颗粒、膨胀聚苯板薄抹灰外墙外保温饰面砖系统还应遵守合建设200824 号合肥市胶粉聚苯颗粒、膨胀聚苯板薄抹灰外墙外保温饰面砖系统若干技术规定文件内容实施。7.1.2 主控项目 用于墙体节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按进场批次，每批随机抽取 3 个试样进行检查；质量证明文件应按照其出厂检验批进行核查。墙体节能工程使用的保温隔热材料。其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。检验方法：核查质量证明文件及进场复验报告。检查数量：全数检查。墙体节能工程采用的保温材料和粘结材料等，进场时应对其性能进行复验，复验应为见证取样送检。检验方法：随机抽样送检，核查复验报告。检查数量：同一厂家同一品种的产品，当单位工程建筑面积在 20000m2 以下时各抽查不少于 3 次；当单位工程建筑面积在 20000m2 以上时各抽查不少于 6 次。严寒和寒冷地区外保温使用的粘结材料，其冻融试验结果应符合该地区最低气温环境的使用要求。检验方法：核查质量证明文件。检查数量：全数检查。墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。检验方法：对照设计和施工方案观察检查；核查隐蔽工程验收记录。检查数量：全数检查。墙体节能工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工。检验方法：对照设计和施工方案观察检查；核查隐蔽工程验收记录。检查数量：全数检查。墙体节能工程的施工，应符合下列规定：保温隔热材料的厚度必须符合设计要求。保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应做现场拉拔试验。保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。检验方法：观察；手扳检查；保温材料厚度采用钢针插入或剖开尺量检查；粘结强度和锚固力核查试验报告；核查隐蔽工程验收记录。检查数量：每个检验批抽查不少于 3 处。外墙采用预置保温板现场浇筑混凝土墙体时，保温板的验收应符合本规范第4.2.2 条的规定；保温板的安装位置应正确、接缝严密，保温板在浇筑混凝土过程中不得移位、变形，保温板表面应采取界面处理措施，与混凝土粘结应牢固。混凝土和模板的验收，应按混凝土结构工程施工质量验收规范GB 50204 的相关规定执行。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。保温浆料的 同条件养护试件应见证取样送检。检验方法：核查试验报告。检查数量：每个检验批应抽样制作同条件养护试块不少于 3 组。墙体节能工程各类饰面层的基层及面层施工，应符合设计和建筑装饰装修工程质量验收规范GB 50210 的要求，并应符合下列规定：饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工的要求。外墙外保温工程不宜采用粘贴饰面砖做饰面层；当采用时，其安全性与耐久性必须符合设计要求。饰面砖应做粘结强度拉拔试验，试验结果应符合设计和有关标准的规定。外墙外保温工程的饰面层不得渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能或采取其他防水措施。外墙外保温层及饰面层与其他部位交接的收口处，应采取密封措施。检验方法：观察检查；核查试验报告和隐蔽工程验收记录。检查数量：全数检查。保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于 90，竖直灰缝饱满度不应低于 80。检验方法：对照设计核查施工方案和砌筑砂浆强度试验报告。用百格网检查灰缝砂浆饱满度。检查数量：每楼层的每个施工段至少抽查一次，每次抽查 5 处，每处不少于 3个砌块。采用预制保温墙板现场安装的墙体，应符合下列规定：保温墙板应有型式检验报告，型式检验报告中应包含安装性能的检验；保温墙板的结构性能、热工性能及与主体结构的连接方法应符合设计要求，与主体结构连接必须牢固；保温墙板的板缝处理、构造节点及嵌缝做法应符合设计要求；保温墙板板缝不得渗漏。检验方法：核查型式检验报告、出厂检验报告、对照设计观察和淋水试验检查；核查隐蔽工程验收记录。检查数量：型式检验报告、出厂检验报告全数核查；其他项目每个检验批抽查 5，并不少于 3 块(处)。当设计要求在墙体内设置隔汽层时，隔汽层的位置、使用的材料及构造做法应符合设计要求和相关标准的规定。隔汽层应完整、严密，穿透隔汽层处应采取密封措施。隔汽层冷凝水排水构造应符合设计要求。检验方法：对照设计观察检查；核查质量证明文件和隐蔽工程验收记录。检查数量：每个检验批抽查 5，并不少于 3 处。外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计要求采取节能保温措施。检验方法：对照设计观察检查；必要时抽样剖开检查；核查隐蔽工程验收记录。检查数量：每个检验批抽查 5，并不少于 5 个洞口。严寒和寒冷地区外墙热桥部位应按设计要求采取节能保沮等隔断热桥措施。检验方法：对照设计和施工方案观察检查；核查隐蔽工程验收记录。检查数量：按不同热桥种类，每种抽查 20%，并不少于 5 处。7.1.3 一般项目 进场节能保温材料与构件的外观和包装应完整无破损，符合设计要求和产品标准的规定。检验方法：观察检查。检查数量：全数检查。当采用加强网作为防止开裂的措施时，加强网的铺贴和；搭接应符合设计和施工方案的要求。砂浆抹压应密实，不得空鼓，加强网不得皱褶、外露。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：每个检验批抽查不少于 5 处，每处不少于 2m2。设置空调的房间，其外墙热桥部位应按设计要求采取隔。断热桥措施。检验方法：对照设计和施工方案观察检查；核查隐蔽工程验收记录。检查数量：按不同热桥种类，每种抽查 10%，并不少于 5 处。施工产生的墙体缺陷，如穿墙套管、脚手眼、孔洞等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。检验方法：对照施工方案观察检查。检查数量：全数检查。墙体保温板材接缝方法应符合施工方案要求。保温板接缝应平整严密。检验方法：观察检查。检查数量：每个检验批抽查 10%，并不少于 5 处。墙体采用保温浆料时，保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺密实。检验方法：观察、尺量检查。检查数量：每个检验批抽查 10，并不少于 10 处。墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，其保温层应采取防止开裂和破损的加强措施。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：按不同部位，每类抽查 10，并不少于 5 处。采用现场喷涂或模板浇注的有机类保温材料做外保温时，有机类保温材料应达到陈化时间后方可进行下道工序施工。检查方法：对照施工方案和产品说明书进行检查。检查数量：全数检查。7.2 幕墙节能工程 7.2.1 一般规定 本章适用于透明和非透明的各类建筑幕墙的节能工程质量验收。附着于主体结构上的隔汽层、保温层应在主体结构工程质量验收合格后施工。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行幕墙节能分项工程验收。当幕墙节能工程采用隔热型材时，隔热型材生产厂家应提供型材所使用的隔热材料的力学性能和热变形性能试验报告。幕墙节能工程施工中应对下列部位或项目进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：被封闭的保温材料厚度和保温材料的固定、幕墙周边与墙体的接缝处保温材料的填充、构造缝、结构缝、隔汽层、热桥部位、断热节点、单元式幕墙板块问的接缝构造、冷凝水收集和排放构造、幕墙的通风换气装置。幕墙节能工程使用的保温材料在安装过程中应采取防潮、防水等保护措施。幕墙节能工程检验批划分，可按照 建筑装饰装修工程质量验收规范 GB 502lO的规定执行。7.2.2 主控项目 用于幕墙节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按进场批次，每批随机抽取 3 个试样进行检查；质量证明文件应按照其出厂检验批进行核查。幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。检验方法：核查质量证明文件和复验报告。检查数量：全数核查。幕墙节能工程使用的材料、构件等进场时，应对其性能进行复验，复验应为见证取样送检：检验方法：进场时抽样复验，验收时核查复验报告。检查数量：同一厂家的同一种产品抽查不少于一组。幕墙的气密性能应符合设计规定的等级要求。当幕墙面积大于 3000m2 或建筑外墙面积 50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求。密封条应镶嵌牢固、位置正确、对接严密。单元幕墙板块之间的密封应符合设计要求。开启扇应关闭严密。检验方法：观察及启闭检查；核查隐蔽工程验收记录、幕墙气密性能检测报告、见证记录。气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。试件应按照幕墙工程施工图进行设计。试件设计应经建筑设计单位项目负责人、监理工程师同意并确认。气密性能的检测应按照国家现行有关标准的规定执行。检查数量：核查全部质量证明文件和性能检测报告。现场观寨及启闭检查按检验批抽查 30，并不少于 5 件(处)。气密性能检测应对一个单位工程中面积超过1000 m2 的每一种幕墙均抽取一个试件进行检测。幕墙节能工程使用的保温材料，其厚度应符合设计要求，安装牢固，且不得松脱。检验方法：对保温板或保温层采取针插法或剖开法，尺量厚度；手扳检查。检查数量：按检验批抽查 10，并不少于 5 处。遮阳设施的安装位置应满足设计要求。遮阳设施的安装应牢固。检验方法：观察；尺量；手扳检查。检查数量：检查全数的 10，并不少于 5 处；牢固程度全数检查。幕墙工程热桥部位的隔断热桥措施应符合设计要求，断热节点的连接应牢固。检验方法：对照幕墙节能设计文件，观察检查。检查数量：按检验批抽查 10，并不少于 5 处。幕墙隔汽层应完整、严密、位置正确，穿透隔汽层处的节点构造应采取密封措施。检验方法：观察检查。检查数量：按检验批抽查 10，并不少于 5 处。冷凝水的收集和排放应通畅，并不得渗漏。检验方法：通水试验、观察检查。检查数量：按检验批抽查 10，并不少于 5 处。7.2.3 一般项目 镀(贴)膜玻璃的安装方向、位置应正确。中空玻璃应采用双道密封。中空玻璃的均压管应密封处理。检验方法：观察；检查施工记录。检查数量：每个检验批抽查 10，并不少于 5 件(处)。单元式幕墙板块组装应符合下列要求：密封条：规格正确，长度无负偏差，接缝的搭接符合设计要求；保温材料：固定牢固，厚度符合设计要求；隔汽层：密封完整、严密；冷凝水排水系统通畅，无渗漏。检验方法：观察检查；手扳检查；尺量；通水试验。检查数量：每个检验批抽查 10，并不少于 5 件(处)。幕墙与周边墙体间的接缝处应采用弹性闭孔材料填充饱满，并应采用耐候密封胶密封。检查方法：观察检查。检查数量：每个检验批抽查 l0，并不少于 5 件(处)。伸缩缝、沉降缝、抗震缝的保温或密封做法应符合设计要求。检验方法：对照设计文件观察检查。检查数量：每个检验批抽查 10，并不少于 10 件(处)。活动遮阳设施的调节机构应灵活，并应能调节到位。检验方法：现场调节试验，观察检查。检查数量：每个检验批抽查 10，并不少于 10 件(处)。7.3 门窗节能工程 7.3.1 一般规定 适用于建筑外门窗节能工程的质量验收，包括金属门窗、塑料门窗、木质门窗、各种复合门窗、特种门窗、天窗以及门窗玻璃安装等节能工程。建筑门窗进场后，应对其外观、品种、规格及附件等进行检查验收，对质量证明文件进行核查。建筑外门窗工程施工中，应对门窗框与墙体接缝处的保温填充做法进行隐蔽工程验收，并应有隐蔽工程验收记录和必要的图像资料。建筑外门窗工程的检验批应按下列规定划分：同一厂家的同一品种、类型、规格的门窗及门窗玻璃每 100 樘划分为一个检验批，不足 100 樘也为一个检验批。同一厂家的同一品种、类型和规格的特种门每 50 樘划分为一个检验批，不足50 樘也为一个检验批。对于异形或有特殊要求的门窗，检验批的划分应根据其特点和数量，由监理(建设)单位和施工单位协商确定。建筑外门窗工程的检查数量应符合下列规定：建筑门窗每个检验批应抽查 5，并不少于 3 樘，不足 3 樘时应全数检查；高层建筑的外窗，每个检验批应抽查 10，并不少于 6 樘，不足 6 樘时应全数检查。特种门每个检验批应抽查 50%，并不少于 10 樘，不足 10 樘时应全数检查。7.3.2 主控项目 建筑外门窗的品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按 7.3.1 第条执行；质量证明文件应按照其出厂检验批进行核查。建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射此应符合设计要求。检验方法：核查质量证明文件和复验报告。检查数量：全数核查。建筑外窗进入施工现场时，应按地区类别对其性能进行复验，复验应为见证取样送检：检验方法：随机抽样送检；核查复验报告。检查数量：同一厂家同一品种同一类型的产品各抽查不少于 3 樘(件)。建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封。检验方法：观察检查；核查质量证明文件。检查数量：按 7.3.1 第条执行。金属外门窗隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。检验方法：随机抽样，对照产品设计图纸，剖开或拆开检查。检查数量：同一厂家同一品种、类型的产品各抽查不少于 1 樘。金属副框的隔断热桥措施按检验批抽查 30。严寒、寒冷、夏热冬冷地区的建筑外窗，应对其气密性做现场实体检验，检测结果应满足设计要求。检验方法：随机抽样现场检验。检查数量：同一厂家同一品种、类型的产品各抽查不少于 3 樘。外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。严寒、寒冷地区的外门安装，应按照设计要求采取保温、密封等节能措施。检验方法：观察检查。检查数量：全数检查。外窗遮阳设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求。检验方法：核查质量证明文件；观察、尺量、手扳检查。检查数量：按 7.3.1 第条执行；安装牢固程度全数检查。特种门的性能应符合设计和产品标准要求；特种门安装中的节能措施，应符合设计要求。检验方法：核查质量证明文件；观察、尺量检查。检查数量：全数检查。天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏。检验方法：观察、尺量检查；淋水检查。检查数量：按 7.3.1 第条执行。7.3.3 一般项目 门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。检验方法：观察检查。检查数量：全数检查。门窗镀(贴)膜玻璃的安装方向应正确，中空玻璃的均压管应密封处理。检验方法：观察检查。检查数量：全数检查。外门窗遮阳设施调节应灵活，能调节到位。检验方法：现场调节试验检查。检查数量：全数检查。7.4 屋面节能工程 7.4.1 一般规定 适用于建筑屋面节能工程，包括采用松散保温材，料、现浇保温材料、喷涂保温材料、板材、块材等保温隔热材料的屋面节能工程的质量验收。屋面保温隔热工程的施工，应在基层质量验收合格后进行。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行屋面节能分项工程验收。屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：基层；保温层的敷设方式、厚度；板材缝隙填充质量；屋面热桥部位；隔汽层。屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工，避免保温隔热层受潮、浸泡或受损。7.4.2 主控项目 用于屋面节能工程的保温隔热材料，其品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按进场批次，每批随机抽取 3 个试样进行检查；质量证明文件应按照其出厂检验批进行核查。屋面节能工程使用的保温隔热材料。其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。检验方法：核查质量证明文件及进场复验报告。检查数量：全数检查。屋面节能工程使用的保温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检。检验方法：随机抽样送检，核查复验报告。检查数量：同一厂家同一品种的产品各抽查不少于 3 组。屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定。检验方法：观察、尺量检查。检查数量：每 100m2 抽查一处，每处 10m2，整个屋面抽查不得少于 3 处。屋面的通风隔热架空层，其架空高度、安装方式、通风口位置及尺寸应符合设计及有关标准要求。架空层内不得有杂物。架空面层应完整，不得有断裂和露筋等缺陷。检验方法：观察、尺量检查。检查数量：每 100m2 抽查一处，每处 10m2，整个屋面抽查不得少于 3 处。采光屋面的传热系数、遮阳系数、可见光透射比、气密性应符合设计要求。节点的构造做法应符合设计和相关标准的要求。采光屋面的可开启部分应按本规范第 6 章的要求验收。检验方法：核查质量证明文件；观察检查。检查数量：全数检查。采光屋面的安装应牢固，坡度正确，封闭严密，嵌缝处不得渗漏。检验方法：观察、尺量检查；淋水检查；核查隐蔽工程验收记录。检查数量：全数检查。屋面的隔汽层位置应符合设计要求，隔汽层应完整、严密。检验方法：对照设计观察检查；核查隐蔽工程验收记录。检查数量：每 100m2 抽查一处，每处 10m2，整个屋面抽查不得少于 3 处。7.4.3 一般项目 屋面保温隔热层应按施工方案施工，并应符合下列规定：松散材料应分层敷设、按要求压实、表面平整、坡向正确；现场采用喷、浇、抹等工艺施工的保温层，其配合比应计量准确，搅拌均匀、分层连续施工，表面平整，坡向正确。板材应粘贴牢固、缝隙严密、平整。检验方法：观察、尺量、称重检查。检查数量：每 100m2 抽查一处，每处 10m2，整个屋面抽查不得少于 3 处。金属板保温夹芯屋面应铺装牢固、接口严密、表面洁净、坡向正确。检验方法：观察、尺量检查；核查隐蔽工程验收记录。检查数量：全数检查。坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料做保温隔热层时，保温隔热层应有防潮措施，其表面应有保护昙，保护层的做法应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：每 100m2 抽查一处，每处 10m2，整个屋面抽查隅少于 3 处。7.5 地面节能工程 7.5.1 一般规定 适用于建筑地面节能工程的质量验收。包括底面接触室外空气、土壤或毗邻不采暖空间的地面节能工程。地面节能工程的施工，应在主体或基层质量验收合格后进行。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行地面节能分项工程验收。地面节能工程应对下列部位进行隐蔽工程验收
