临时用电方案及应急预案.doc

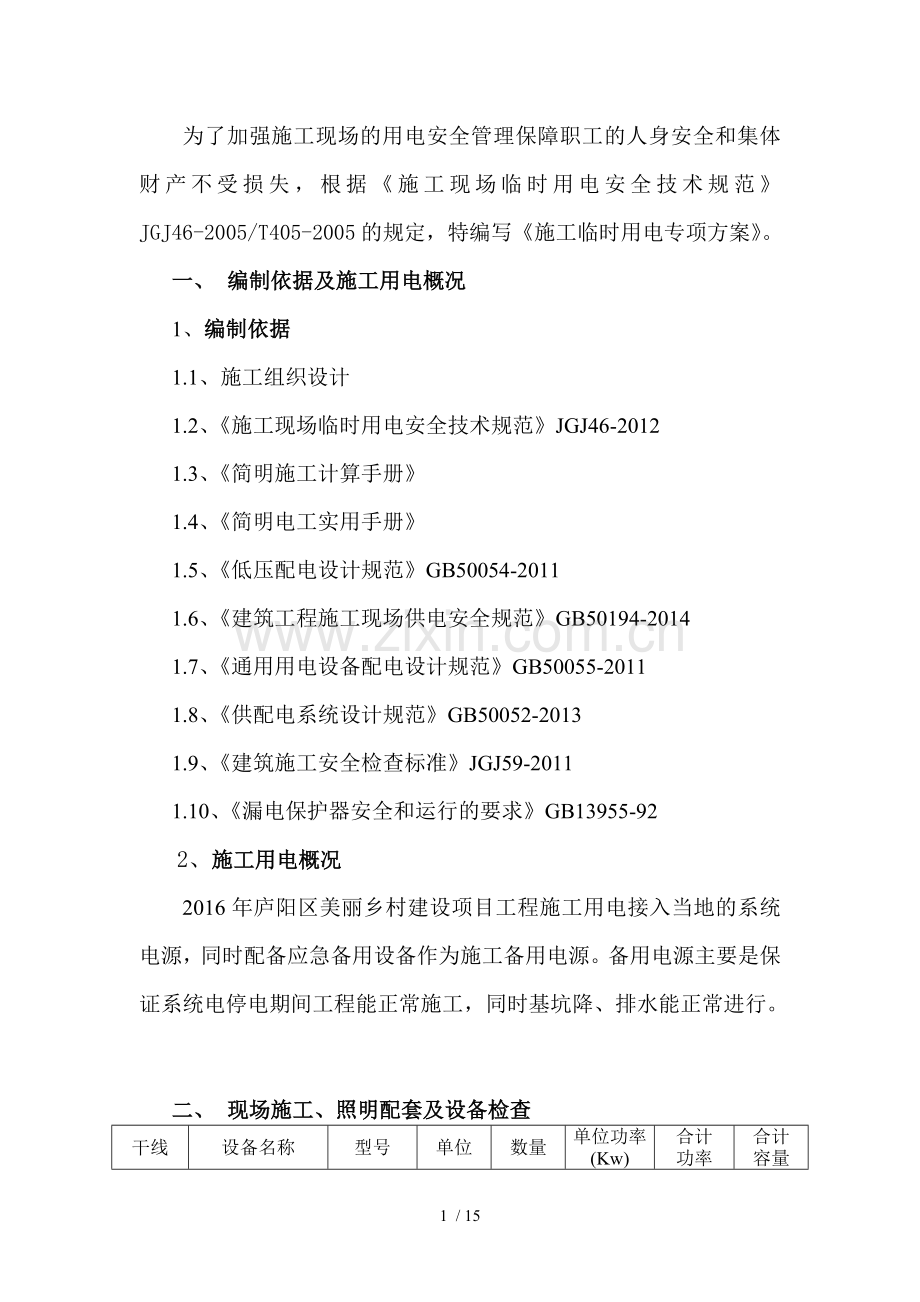

为了加强施工现场的用电安全管理保障职工的人身安全和集体财产不受损失，根据《施工现场临时用电安全技术规范》JGJ46-2005/T405-2005的规定，特编写《施工临时用电专项方案》。
一、 编制依据及施工用电概况
1、编制依据
1.1、施工组织设计
1.2、《施工现场临时用电安全技术规范》JGJ46-2012
1.3、《简明施工计算手册》
1.4、《简明电工实用手册》
1.5、《低压配电设计规范》GB50054-2011
1.6、《建筑工程施工现场供电安全规范》GB50194-2014
1.7、《通用用电设备配电设计规范》GB50055-2011
1.8、《供配电系统设计规范》GB50052-2013
1.9、《建筑施工安全检查标准》JGJ59-2011
1.10、《漏电保护器安全和运行的要求》GB13955-92
2、施工用电概况
2016年庐阳区美丽乡村建设项目工程施工用电接入当地的系统电源，同时配备应急备用设备作为施工备用电源。备用电源主要是保证系统电停电期间工程能正常施工，同时基坑降、排水能正常进行。

二、 现场施工、照明配套及设备检查
干线
设备名称
型号
单位
数量
单位功率
(Kw)
合计
功率
合计
容量

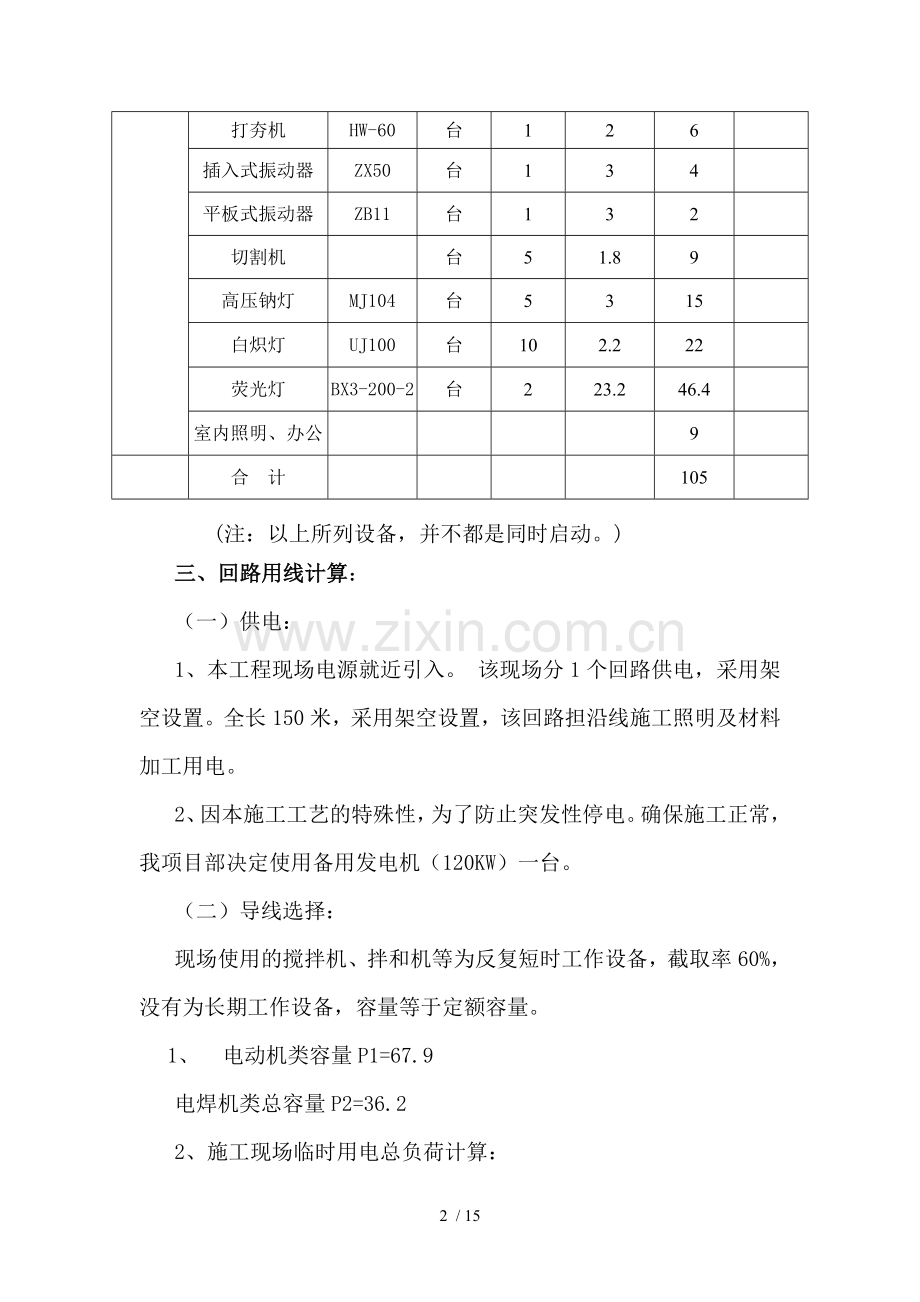

打夯机
HW-60
台
1
2
6

插入式振动器
ZX50
台
1
3
4

平板式振动器
ZB11
台
1
3
2

切割机

台
5
1.8
9

高压钠灯
MJ104
台
5
3
15

白炽灯
UJ100
台
10
2.2
22

荧光灯
BX3-200-2
台
2
23.2
46.4

室内照明、办公

9

合 计

105

  (注：以上所列设备，并不都是同时启动。)
三、回路用线计算：
（一）供电：
1、本工程现场电源就近引入。 该现场分1个回路供电，采用架空设置。全长150米，采用架空设置，该回路担沿线施工照明及材料加工用电。
2、因本施工工艺的特殊性，为了防止突发性停电。确保施工正常，我项目部决定使用备用发电机（120KW）一台。
（二）导线选择：
现场使用的搅拌机、拌和机等为反复短时工作设备，截取率60%，没有为长期工作设备，容量等于定额容量。
1、 电动机类容量P1=67.9
电焊机类总容量P2=36.2
2、施工现场临时用电总负荷计算：
动力用电、电动机利用系数为K1=0.6,功率因数为cosΦ=0.7，电焊机利用系数为K2=0.5。
P动=53.5×（K1×∈P1/cosΦ+K2×∈P2）
=53.5×（0.6×∈67.9/0.7+0.5×36.2）
=35.667（KW）
3、照明用电，由于用电所占的比重较动力用电少的多，简化计算只计算照明用电去动力用电量的确10%。
4、P照=P动×10%=35.667×10%=3.5（KW）
5、施工用电总负荷：
P总=P动+P照=53.5+3.5=57（KW）
动力总电流为：
=61.8 A

I照==15.1A

I总=I动+I照=61.8+15.1=79.6（A）（选用25MM2）
电力线路和设备的选型根据以上施工用电量的设计选择BX型或BV型25MM2铝芯线，电箱下引 线满足规范要求，清洁明了。电缆、橡皮线下无悬挂乱拖 拉，线路过道有防护措施， 严禁沿地面明设，过道架空高压线应距地面4M以上，用钢丝绳攀挂，电缆埋地敷设深度不小于0.6M，并且应在电缆上下均匀铺设不小于5MM厚的细砂，然后覆盖硬质保护层，不得使用破皮漏电电线，导线接头牢可靠，不得受张力影响，应作绝缘包扎。

四、用电安全管理网络
公司质安部
项目部
电工
机械

五、施工现场安全用电管理措施
1、电工作业人员、机械管理人员、电气、机械设备维修人员必须严格执行，《施工现场临时用电技术规范》和电气、机械设备安装、维修操作规范。
２、对安装、维修的电工、机械管理人员必须持证上岗。项目部对操作人员的安全技术交底。
３、严格电工作业的日常工作，做好日常工作、维修、交接班记录。
４、对接地电阻、漏电开关、空气开关要经常性的进行检查、测试和维修，做好书面记录。
５、工程竣工，拆除临时用电工程时间、人员、拆除方法和采取安全保护措施也应记录在电工作业中。
６、项目部对施工现场临时设施用电要进行定期、不定期的检查。
六、保护系统
采用ＴＮ－Ｓ三相五线接零保护系统。
（１） 保护零线严禁通过认可开关和熔断器。
（２） 保护零线作为接零保护的专用线，必须独用，电缆用五芯电缆。
（３） 保护零线除了从总配电箱电源侧从零线引出外，在任何地方不得与工作零线有电气连接。
（４） 保护零线的截面积应不小于工作零线的截面积。
（５） 保护零线的统一标志为黄、绿双线，在任何情况下不能将其作负荷线用。
（６） 保护零线除必须在总配电箱作重复接地外，还必须在配电线路饿中间处及末端做重复接地。
七、配电
1、 配电室尽量靠近负载中心，以减少配电线路的长度和导线截面，提高配电质量。
2、 各种设备、电箱进出线要方便，且便于搬动。同时有保护措施。
3、 尽量避开多尘、震动、高温、潮湿场所，配电间应通风良好。
4、 配电室的门必须向外开并配锁，做到要有专人管理，门面必须写个“闲人莫入”等危险警示牌。
八、架空线
根据JGJ46-2012《施工现场临时用电安全技术规范》，架空线的截面不得大于10MM2，如有穿越公路不得小于16MM2
九、电缆线
1、 电缆线埋地敷设在地上开槽深度不小于60CM，并在电缆线上下各均匀铺5CM厚的细砂，然后覆盖砖或 盖板作为保护层。
2、 电缆线沿墙设置时，严禁用金属裸线作绑扎。
十、电源箱
1、 箱体采用防高温、防雨水、耐腐蚀、阻燃性强的材料。
2、 箱体颜色醒目、有安全标志、能上锁、箱内有电器接线图和使用说明，便于维护、检修，箱门上应有编号和责任人姓名。
3、 箱内无杂物，保持内外清洁。
4、 电源箱底部与地面垂直距离应大于1.3M，小于1.5M，所有进出线一律从电箱底部进出。
5、 电箱内的电器选择
a、 箱内所有电器（保险盒、空气开关、漏电保护器）必须经过验收合格的产品。
b、 电箱内的电气零件在出现故障的情况下，能及时分断、隔离电源。
c、 箱内电气设备应与配电线路一一 对应配合，作分路设置，实行专路控制，以保证故障时能及时分离电源，总开关电器与分开关电器的额定值，动作稳定性值相适应。
d、 开关箱与用电设备之间实行一机一箱一闸一隔离，开关箱内的开关电器的额定值相适应。
e、 配电箱、开关箱内设置的漏电保护器、空气开关，其额定漏电电流和额定漏电动作时间应安全可靠（额定漏电电流不得大于30mA、额定工作漏电时间不得大于0.1S）。
6、 配电箱使用和维护
a、 所有配电箱、开关箱采用三级配电，二级保护，应有编号和责任人。
b、 配电箱与开关箱之间遵循合理操作顺序，停电时其操作顺序应当是开关箱 分配电箱 总配电箱 送电时配电箱 开关箱。
c、 更换熔断丝必须采用与原相同规格的熔断丝，不得采用非标准、不合格熔断丝，严禁使用铁丝、铜丝或多股熔断丝绞成来代替。
十一、手持电动工具、电动机械
1、 施工现场手持电动工具必须严格按照国家GB-3787、GB-3883、1-2-83标准管理、使用、检查和维修。
2、 产品要有合格证、使用说明书（包括主要技术参数、工作原理、电气原理图和安装使用方法）。
3、 每台设备应做到“一机一闸”，并安装漏电开关，根据电机功率单独配备开关箱，开关箱与设备距离不得大于3M。
4、 电器线路绝缘要良好，新安装或停用时间较长的电机，应检测其绝缘电阻值大于0.5Ω。
5、 各种机械设备都要有良好的负载、过载、缺相保护和接地保护。
6、 切割机、拌和机不得使用倒顺开关，应用按钮开关，并有接地保护措施。
十二、照明装置
1、 室外照明装置
a、 照明灯具的金属外壳必须作保护接零。单相四路的照明开关箱（板）内必装设漏电保护器。
b、 室外灯具距离地面不得低于3M，灯线应固定在接线柱上，不得靠灯具表面；灯具内接线必须牢固。
c、 油库、油漆仓库除通风良好外，其灯具必须为防爆型，接线开关应安装于库门外。
2、 室内照明
a、 室内灯具装设不得于2.4M。
b、 任何灯器、灯具的相线必须经开关控制，不得将相线引入灯具、电器。
十三、电气设备、线路的检查、维修、保养制度
1、 公司质安部与项目部开展定期---不定期的施工现场电气设备、电气线路的检查工作。
2、 电工班复查电气设备、电气线路的日常检查、维修、保养工作，严格按照用电规范进行操作，对检查中多次违反操作过程要求的，对电工班进行50-200元的处罚；对用电操作规程执行的给予奖励50-200元，进行对等处罚。
3、 机电班负责用电机、机械设备的日常检查、维修、保养工作，按第2条规定进行操作，对检查中多次违反操作规程要求的进行内部通报批评。
4、 电工有权拒绝违反电气安全规程的指令，有权制止违反用电安全的行为。
十四、电工安全值班责任制和交接班制度
1、 电气设备在施工中，特别是夜间施工，电工班应派电工进行安全值班，如发现缺岗，对电工处罚50元；对工作表现好、认真负责的电工每月考评中给予50-100元的奖励。
2、 对连续施工的电气设备，电工必须做好交接班制度，并做好交接班记录。
3、 加强生活区用电管理，严禁乱拉乱接各种电源线，严禁使用电炉，冬季施工严禁用小太阳取暖。
十五、电气事故处理规程
发生电气工伤、电气火灾和电气设备事故，必须按“三不放过”的原则认真查处，并采取切实可行的防范措施。重伤以上的电气事故、电气火灾事故和经济损失超过2000元的或停工20天以上的电气设备事故，必须在事发后4小时内报总公司各主管部门或其他相关部门。
十六、施工用电技术措施和电气防火措施
1、振捣器必须装有漏电保护装置，操作人员需穿戴绝缘手套和胶鞋。湿手不得触摸电器开关，非专业电工不得随意拆卸电器设备，振动机移动时，不准硬拉电线，更不能在钢筋和其他锐利物上拖拉。
2、挖掘机器等机械不得在输电线路下工作、在输电线路一侧工作，不得在任何情况下，机械任何部位与架空输电线路的最近距离应符合安全操作规程的要求。
3、切割机使用前，须检查机械运转是否正常，有否漏电，电源线须漏电开关，切割机后方不准堆放易燃物品。
4、焊机必须接地，以保证操作人员安全，对于接焊导线及焊钳接导线处，都应可靠地缘线。焊工必须穿戴防护衣具，应立在干木垫或者其他绝缘垫上。焊接过程中，如焊机发生不正常响声，变压器绝缘电阻过小导线破裂、漏电等，应立即进行检修。
5、电焊机应有专用电源控制开关，开关的保险丝容量，应为该机器的1.5倍，严禁用其他金属丝代替保险丝，完工后切断电源。电焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木料、油类等危险物品的距离不小于10米，与易爆物品的距离不少于20米。焊割点周围和下方应采取防火措施，并应专人防火监护。
7、所有移动电具，都应在漏电开关保护下，电线无破损，插头插座完整，严禁不用插头而将电线直接插入插座内。各类电动机械，在使用时遇中途停电或暂时离开，必须关闭电门或拔出插头。
十七、临时用电应急方案
在本工程临时用电中，由于电器设备、电缆反复移动，临时用电的作业人员多、环境在不断变化，工地触电事故随时可能发生。所以本工地编制触电应急预案具体如下：
如遇触电事故时，现场人员要立即用电话向应急组组长汇报险情；在保证自身安全的情况下，现场人员迅速进行抢救触电者脱离电源。
应急联系电话：
　　市急救中心：120，110.
　　应急组组长立即带领抢救指挥组成员赶赴出事现场。抢救、救护、防护组成员携带着各自的抢险工具，赶赴出事现场。
抢救组到达出事地点，在应急组组长指挥下分头进行工作。
　　（1）、首先抢救组和应急组组长一起查明险情：确定触电者的电源是高压电还是低压电？触电电源是否被切断？是否还有发生触电的可能和危险物？抢救组提出救护方案；应急组组长主持商定抢救方案。对低压触电事故的处理，采取边抢救边汇报的处理方式。对高压触电事故采取边准备边汇报的处理方式，应急组组长向公司主管副总经理请示汇报批准后组织实施。
　　（2）、防护组负责把出事地点附近的作业人员疏散到安全地带，并进行警戒不准闲人靠近，对外注意礼貌用语。
　　（3）、抢救组电工负责快速使触电者脱离低压电气线路的电源。其方法：
　　如果事故离电源开关较近，应立即切断电源开关；如果事故离电源开关太远，不即立即断开，救护人员可用干燥的衣服、手套、绳索、木板、木棒等、绝缘杆等绝缘物作为工具，拉开触电者或挑开电源线使之脱离电源；如果触电者因抽筋而紧握电线，可用干燥的木柄斧、胶把钳等工具切断电线；或用干木板、干胶木板等绝缘物插入触电者身下，以隔断电流。
　　（4）、脱离电源后的救护。触电者脱离电源后，应尽量在现场救护，先救后搬；搬运中也要注意触电者的变化，按伤势轻重采取不同的救护方法：
　　如触电者呈一定的昏迷状态，还未失去知觉，或触电时间较长，则应让他静卧，保持安静，再旁看护，并召请医生。
　　如触电者已失去知觉，但还有呼吸和心脏跳动，应使他舒适地静卧解开衣服，让他闻些氨水，或在他身上洒些冷水，摩擦全身，使他发热。如天冷还要注意保温。同时，迅速请医生诊治如发现呼吸困难，或逐渐衰弱，并有痉挛现象，则应立即进行人工氧合------即用人工的方法，以起到恢复心脏跳动和人工呼吸互相配合的作用。
　　如触电者呼吸、脉搏、心脏均已停止，也不能认为已经死亡必须立即进行人工氧合，进行紧急救护。同时迅速请医生抢救。
　　（5）、人工氧合基本内容和步骤
　　工人氧合是触电急救行之有效的科学方法。工人氧合包括人工呼吸和心脏挤压（即心脏按摩两种方法）。根据触电者的具体情况，这两种方法可单独应用，也可以配合应用。
　　1)、口对口（鼻）式人工呼吸法的步骤：使触电者仰卧，头部尽量后仰鼻孔朝天，下鄂尖部与前胸大体保持在一条水平线上；触电者颈部下方可以垫起，但不可在触电者头部下方垫枕头或其他物品，以免堵塞呼吸道。
　　使触电者鼻孔（或口）紧闭，救护人深吸一口气后紧靠触电者的口（鼻）向内吹气，为时约２S。
　　吹气完毕，立即离开触电者的口（鼻），并松开触电者的口（或鼻），让他自行呼气，为时３S。
　　2）、心脏挤压的操作方法、步骤：如果触电者呼吸没停而心脏跳动停止了，则应进行心脏挤压。施行胸外挤压是使触电者仰卧在比较坚实的地或地板上，仰卧姿势与口对口（鼻）人工呼吸的姿势同。操作方法如下：
　　①、救护者脆在触电者腰部一侧，或者骑跪在他的身上，两手相叠，手掌根部放在心窝稍高一点的地方，即两乳头间略下一点，胸骨下三分之一处。
　　②、掌根用力向下（脊背方向）挤压，压出心脏里面的血液。对成人应压陷3～4cm。以每秒挤压一次，每分挤压60次为宜。
　　③、挤压后，掌根迅速全部放松，让触电者胸廓自动复原，血液充满心脏。放松时掌根不必完全离开胸廓。触电者如系儿童，只用一只手挤压，用力要轻一些，以免损伤胸骨，而且每分钟挤压100次。
　　应当指出，心脏跳动和呼吸互相联系的，心脏跳动停止了，呼吸很快就会停止；呼吸停止了。心脏跳动也维持不了多久。一旦呼吸和心脏跳动都停止了，则应当同时进行口对口（鼻）人工呼吸和胸外心脏挤压。如果现场仅一个人抢救，则两种方法交替进行，每吸气2～3次，再挤压10～15次。急救过程中，如果触电者身上出现尸班或身体僵硬，经医生做出无法救活的诊断后方可停止人工氧合。
　　（6）、对特殊的触电险情工地无法抢救时，工地只能经领导同意后向合肥供电局调度室报警求救，电话95598。请供电局抢险队处理，工地进行配合。
　　（7）、救护组在抢救触电者恢复清醒的情况下，联系救护车，用担架将伤员抬到车上，送往医院继续救护。
　　（8）、对发生触电事故的线路设备，进行全面检查和修复工作。
现场联系电话　　　　　　
施工现场有关负责人手机：
朱南鸥（项目经理）：
毕传美（技术负责人）：17705601961
祝学良（安全负责人）：
2、最近医院：合肥市三十岗乡卫生院
急救电话：[phone]
3、应急电话
急救电话：120 匪警电话：110 火警电话：119 交通事故：122
