一、初中物理家庭电路故障的分析问题

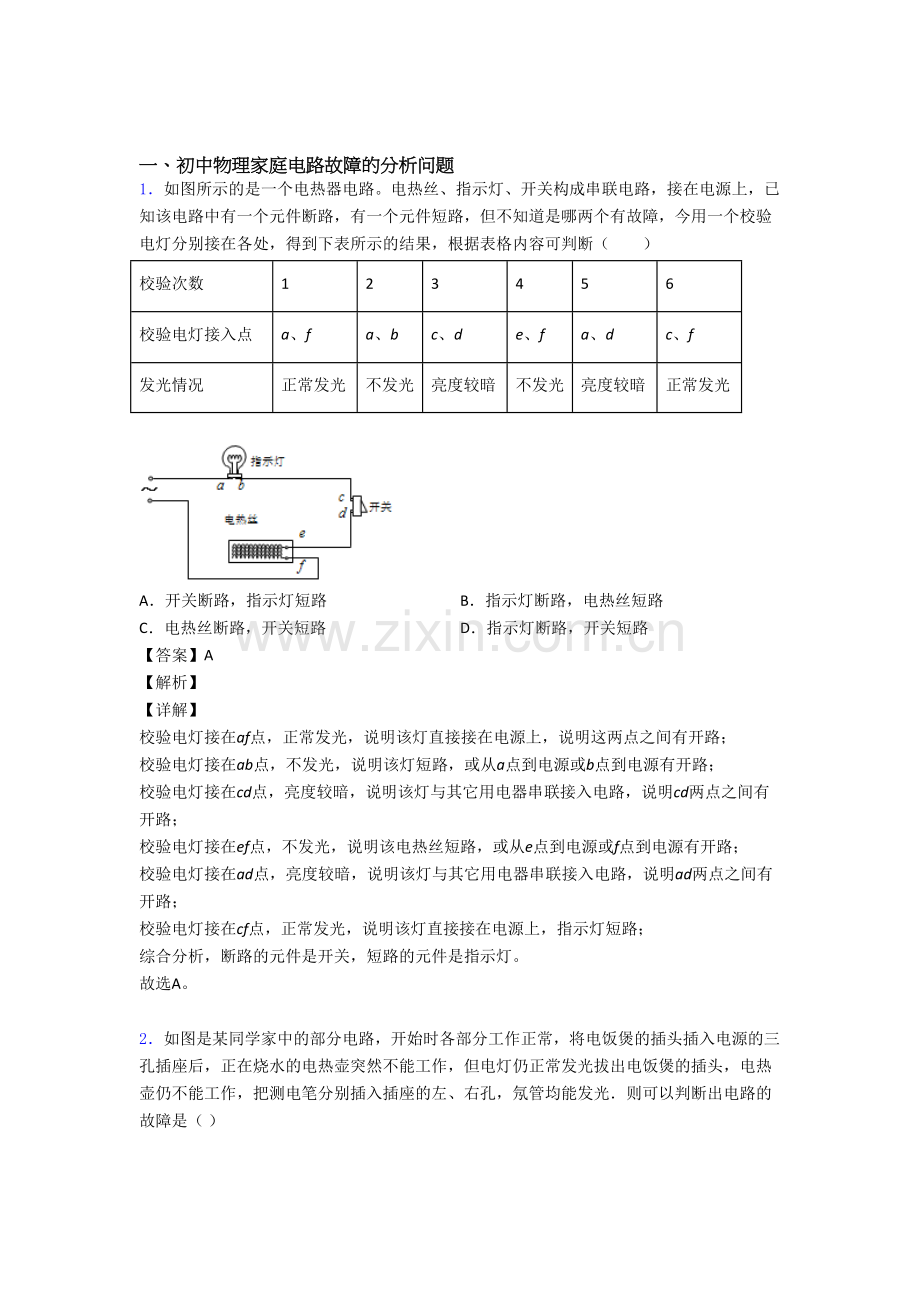

1．如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（　　）
校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光

A．开关断路，指示灯短路 B．指示灯断路，电热丝短路
C．电热丝断路，开关短路 D．指示灯断路，开关短路
【答案】A
【解析】
【详解】
校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；
校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；
校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；
校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；
校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；
校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；
综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。

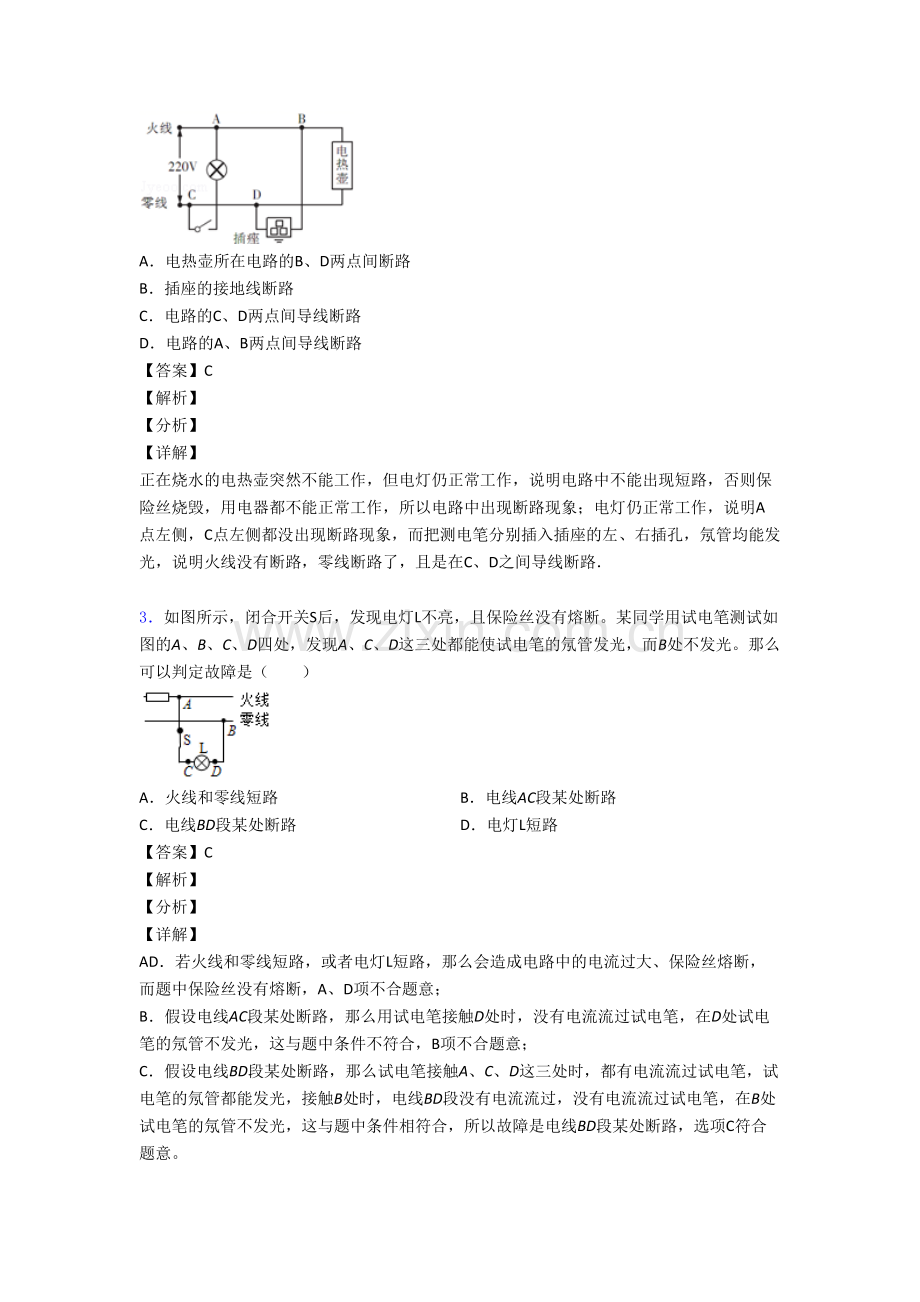

2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）

A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
【答案】C
【解析】
【分析】
【详解】
正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．

3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）

A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
【答案】C
【解析】
【分析】
【详解】
AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；
B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；
C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
故选C。

4．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接
B．站在地上的人接触a点或b点都会触电
C．导线A与大地间的电压为0V
D．用测电笔正确接触b点，测电笔的氖管会发光
【答案】A
【解析】
【分析】
【详解】
A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；
B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；
C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；
D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。
故选A。

5．关于家庭电路及安全用电，下列说法中正确的是（　　）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
【答案】D
【解析】
【详解】
A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D正确。

6．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（　　）
①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路
A．①② B．①④ C．②④ D．③④
【答案】B
【解析】
【分析】
【详解】
①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；
②插座处原来有短路，灯泡不会发光，故②错误；
③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；
④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。

7．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（ ）

A．灯L1断路 B．灯L1短路
C．灯L2短路 D．灯L2断路
【答案】A
【解析】
【详解】
由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；
A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；
B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；
C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；
D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。

8．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）

A．造成该故障的原因可能是电热烧水壶开关被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流
【答案】C
【解析】
【分析】
【详解】
A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；
B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；
C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。

9．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（　　）
A．某盏灯灯丝断了 B．某开关处短路了
C．进户线的零线断了 D．插座处短路了
【答案】C
【解析】
【分析】
【详解】
A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；
B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；
C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。故C符合题意；
D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
故选C。

10．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（　　）

A．保险丝熔断，一定是用电器总功率过大 B．电冰箱接入三孔插座能使金属外壳接地
C．甲处应装开关，乙处应装电灯 D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选B。

11．如图是我国家庭电路的一部分，下列说法中正确的是

A．FD两点间的电压为220V
B．若熔丝熔断了是因为家庭电路中的用电器过多
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路
【答案】AD
【解析】
【详解】
A．家庭电路中正常工作的电压是220V，即火线与零线之间的电压是220V，所以FD两点间的电压为220V；故A项正确；
B．家庭电路中熔丝的熔断，说明了家庭电路中的电流过大；而造成电流过大的原因有短路和总功率过大；故B项错误；
C．由题图知，如果导线EH间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故C错误；
D．若闭合开关S灯泡不发光，说明电路断路；用试电笔检测B点氖管发光，说明AB段与火线连接完好，则可以判断是BC之间断路，故D项正确。

12．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。

（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
【答案】较低 BD 总功率过大（过载） E 2 进户零线断路
【解析】
【分析】
【详解】
(1)[1][2][3]熔丝材料的特点是熔点较低；为造成短路，引起熔丝熔断，导线应该接在BD两点间，那么电流流过导线AB后，不会经过小灯泡，而是流过导线BD，再流过熔丝，回负极，这样电路中的电流很大；除短路之外，用电器的总功率过大也会引起熔丝熔断；
(2)[4][5]三孔插座的接法是左零右火中接地，用于接地的导线应该接在插座的孔E；按照家庭定路的接法，开关应该接在火线上，所以虚线框2应该接开关；
[6]假设电灯断路，那么用测电笔测试a点时，测电笔的氖管不发光，这与题意不符合，故不可能是电灯断路；假设电灯短路，那么闭合开关后，电路中的电流很大，保险丝会烧断，用测电笔分别测试a、b、c三点时，测电笔的氖管都不发光，这与题意不符合，故不可能是电灯短路；假设进户零线断路，闭合开关后，没有电流流过灯泡，用测电笔分别测试a、b、c三点时，测电笔的氖管会发光，这与题意相符合，故电路的故障为进户零线断路。

13．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．

A．电热壶所在电路的BD两点间断路
B．电路的CD两点间导线断路
C．插座的接地线断路
D．电路的AB两点间导线断路
【答案】220V B
【解析】
【分析】
【详解】
火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。

14．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．
（__________）

电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．
【答案】 e
【解析】
【详解】
[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；

[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。

15．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。

【答案】并 断路 B 容易
【解析】
【详解】
[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。

二、初中物理电路类问题
16．将规格分别为“6V 6W”和“6V 3W”的甲乙两只小灯泡串联后接到电压为6V的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）
A．甲灯两端电压较大 B．通过乙灯的电流较大
C．甲灯较亮 D．乙灯较亮
【答案】D
【解析】
【分析】
两灯泡的额定电压相等，根据比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据比较两灯电压关系，根据比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】
AB．根据得，两灯的电阻分别为

串联时电流处处相等，乙的电阻大，根据可知，乙灯两端的电压大，故AB错误；
CD．根据可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C错误、D正确。
故选D。
【点睛】
重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

17．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（　　）
A．将它们串联时，电路两端允许最大电压是15V      B．将它们并联时，干路中允许最大电流是3A
C．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W
【答案】D
【解析】
【分析】
【详解】
由灯泡L1标有“6V、2A”，可以求出
R1＝=＝3Ω，
由灯泡L2标有“9V、1A”，可以求出
R2＝=＝9Ω，
通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；
将它们串联时，则干路最大电流是1A，总电压为
1A×(3Ω+9Ω)＝12V，
故A不符合题意；
将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流
I=+2.67A
故B不符合题意；
将它们并联时，电路中允许最大总功率
P＝+＝16W，
故C不符合题意；
将它们串联时，L1允许的最大电流是1A，所以最大功率
P＝I2R＝=3W，
故D符合题意；
故选D。

18．如图所示是一个利用电磁继电器的温度自动控制装置。关于该装置，下列说法正确的是（　　）

A．装置中的温度计使用的水银是绝缘体
B．装置中的电磁继电器与电动机原理相同
C．当温度达到90℃时，铃响灯不亮
D．当温度低于90℃时，铃响灯不亮
【答案】C
【解析】
【详解】
A．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A错误；
B．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B错误；
C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C正确；
D．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。

19．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（　　）

A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
【答案】B
【解析】
【详解】
A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；
B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；
C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C错误；
D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

20．两个定值电阻，甲标有“10 2A”，乙标有“20 0. 5A”。如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（　　）
A．30W 30V B．15W 10V C．15W 15V D．30W 60V
【答案】C
【解析】
【分析】
根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。
【详解】
AD．根据可得，两电阻两端允许所加的最大电压
，
因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压

通过乙电阻的电流

则并联电路中的最大总功率

故AD错误；
BC．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流

根据可得，串联电路两端允许加的最大电压

故B错误、C正确。
故选C。

21．如图，小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触良好），那么，下列判断正确的是( )

A．两灯都发出昏暗的光，两灯串联
B．两灯都不亮，这样连接造成了短路
C．两灯都正常发光，且两灯并联
D．上面的灯正常发光，下面的灯没有电流通过
【答案】C
【解析】
【详解】
电流从电源正极流出，然后分成两部分电流，一部分电流流过上面灯丝，另一部分电流流过下面灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，并且两灯的电压都是3V，因为两灯的规格都是“3V 1W”，所以两灯都正常发光，故选C。

22．图中，用滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（　　）

A．C接M，B接N B．A接M，B接N，D接N
C．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N
【答案】C
【解析】
【分析】
【详解】
根据题意可知：电源的电压为6V，当灯泡两端的电压为额定电压6V时正常发光，滑动变阻器的移动使灯泡两端的电压发生变化，从而改变灯泡的亮暗，且电路会出现灯泡被短路而熄灭的现象。
A．C接M，B接N，当滑片移到右端时接入电路的电阻为0，此时灯泡正常发光，当滑片向左移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故A不符合题意；
B．A接M，B接N，D接N，当滑片移到左端时接入电路的电阻为0，此时灯泡正常发光，当滑片向右移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故B不符合题意；
C．A接Q，C接M，B接N，灯泡与滑动变阻器AP部分并联后与PB部分串联，当滑片P移至A端时灯泡被短路熄灭，当滑片从A端向B端移动时灯泡两端分得的电压变大，灯泡由熄灭变亮，当移至B端时，灯泡与滑动变阻器的最大阻值并联灯泡正常发光，符合题意，故C符合题意；
D．A接N，B接Q，C接M，M接N，滑动变阻器与灯泡并联，滑片的移动不能改变灯泡两端的电压，即灯泡的亮暗不变，故D不符合题意。
故选C。

23．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是　　
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B正确；
C．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C错误；
D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。
故选B。

24．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表和指针偏转分别如图乙、丙所示，通过灯泡和的电流分别为

A． B．
C． D．
【答案】C
【解析】
【分析】
【详解】
如图甲，A1和A2并联，A1测量L2的电流I2，A2位于干路，测量干路电流I，根据干路电流等于和支路电流之和，所以，根据图乙和丙，可知，A1使用小量程，读数为，A2使用大量程，读数为．
因为干路电流等于和支路电流之和，所以通过L1的电流为：．
故选C．

25．如图，电阻丝R1、R2的材料和长度均相同，阻值R1∶R2=2∶1，甲、乙为电表（电流表或电压表），开关S处于闭合状态，R1、R2均接入电路中。以下说法中，正确的有：（　　）

A．R1的横截面积比R2的大 B．甲为电流表，乙为电压表
C．R1、R2上的电压之比为2∶1 D．R1、R2中的电流之比为1∶2
【答案】BD
【解析】
【分析】
【详解】
A．导体的电阻跟导体的横截面积有关，长度相同的同种材料的导体，横截面积越大，电阻越小。因为电阻丝R1、R2的材料和长度均相同，阻值R1∶R2=2∶1，所以R1的横截面积比R2的小，故A错误；
B．若甲为电流表，乙为电压表，开关S处于闭合状态时，R1、R2并联接入电路中，甲测通过R1的电流，乙测电源电压，故B正确；
C．因为R 1、R2并联，故R1、R2上的电压之比为1∶1，故C错误；
D．因为R 1、R2并联，根据欧姆定律，R1、R2中的电流之比

故D正确。
故选BD。
