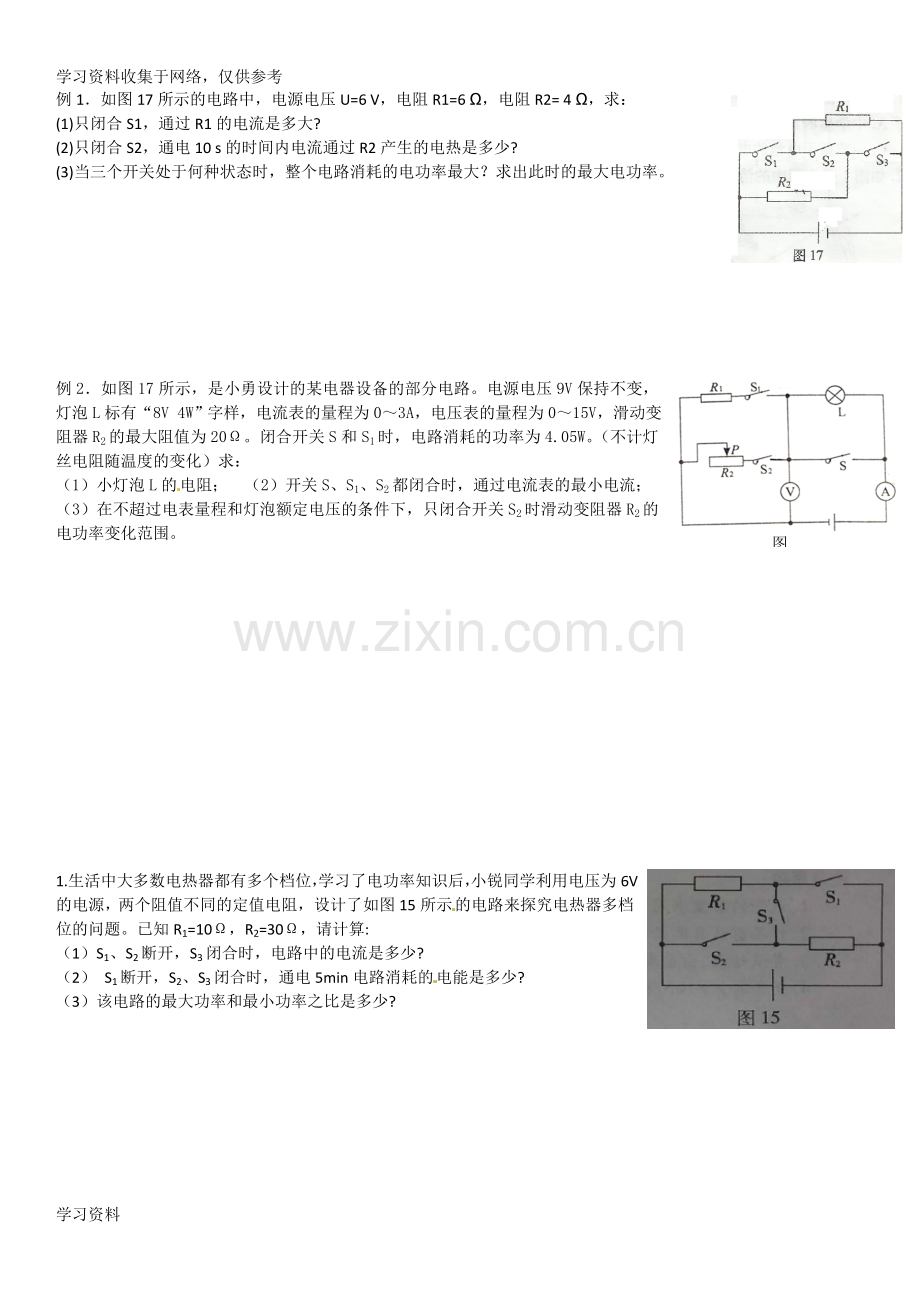

例1．如图17所示的电路中，电源电压U=6 V，电阻R1=6 Ω，电阻R2= 4 Ω，求：
(1)只闭合S1，通过R1的电流是多大?
(2)只闭合S2，通电10 s的时间内电流通过R2产生的电热是多少?
(3)当三个开关处于何种状态时，整个电路消耗的电功率最大？求出此时的最大电功率。

图17
例2．如图17所示，是小勇设计的某电器设备的部分电路。电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω。闭合开关S和S1时，电路消耗的功率为4.05W。（不计灯丝电阻随温度的变化）求：
（1）小灯泡L的电阻； （2）开关S、S1、S2都闭合时，通过电流表的最小电流；
（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围。

1.生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:
（1）S1、S2断开，S3闭合时，电路中的电流是多少?
（2） S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少?
（3）该电路的最大功率和最小功率之比是多少?

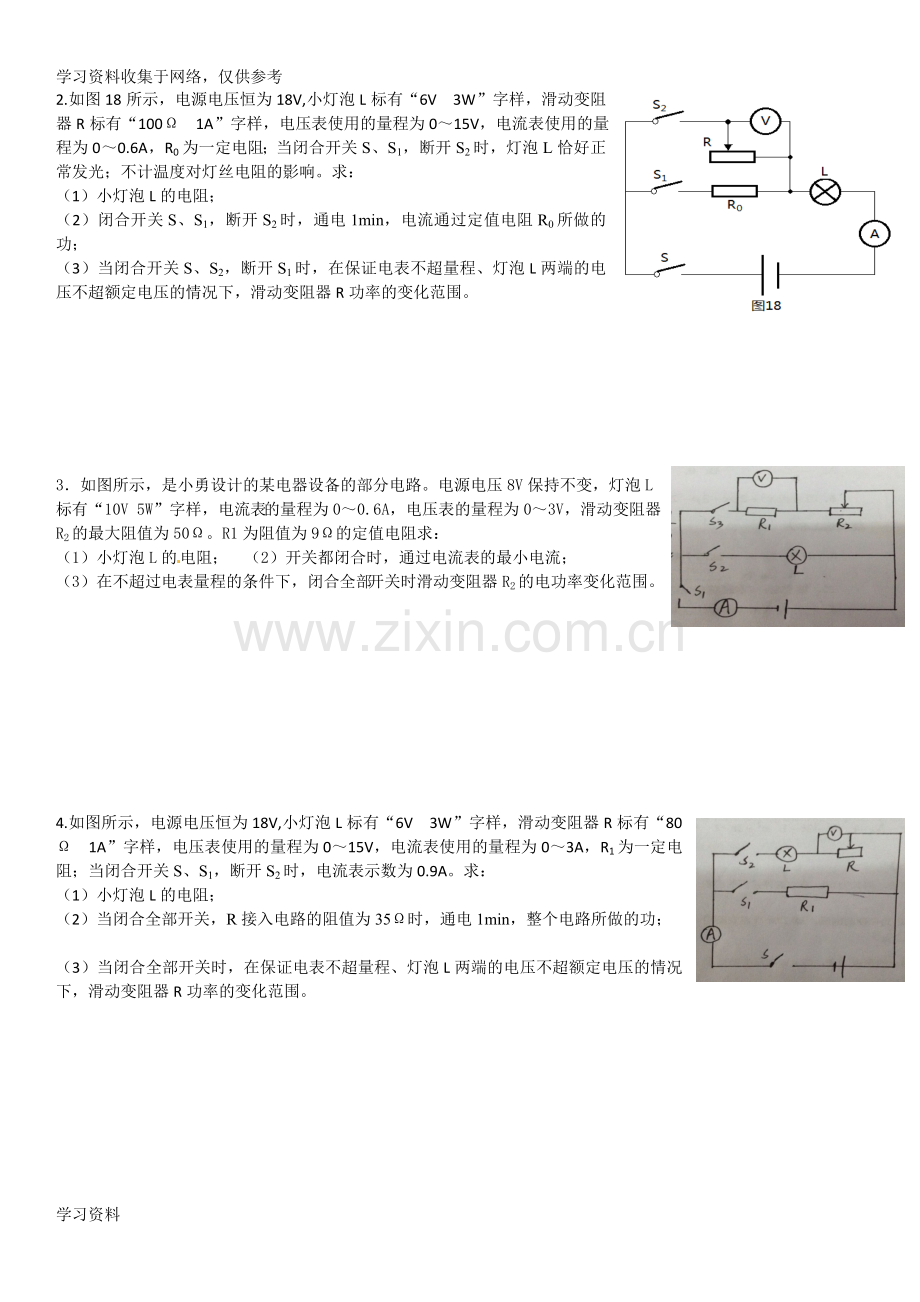

2.如图18所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω 1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。求：
（1）小灯泡L的电阻；
（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；
（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。

3．如图所示，是小勇设计的某电器设备的部分电路。电源电压8V保持不变，灯泡L标有“10V 5W”字样，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R2的最大阻值为50Ω。R1为阻值为9Ω的定值电阻求：
（1）小灯泡L的电阻； （2）开关都闭合时，通过电流表的最小电流；
（3）在不超过电表量程的条件下，闭合全部开关时滑动变阻器R2的电功率变化范围。

4.如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“80Ω 1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～3A，R1为一定电阻；当闭合开关S、S1，断开S2时，电流表示数为0.9A。求：
（1）小灯泡L的电阻；
（2）当闭合全部开关，R接入电路的阻值为35Ω时，通电1min，整个电路所做的功；

阝双耳刀 （陪 队） 八 八字头（谷 分 公）（3）当闭合全部开关时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。

他十分高兴地回家去了。（十分 ＝特别＝非常＝格外 ）

（14）自己学会（生活）的本领，才能成为（真正）的狮子。

加两笔:口——（只）（古）（石 ）（右）（可）（加）（叶）

百花齐放 百鸟争鸣 春风拂面 春暖花开 五颜六色 百花盛开参考答案

（3）、（ ）渐渐（ ）。例1 （1）1Ω （2） 14.4J （3）15W

例2 （1）16Ω （2）0.9A （3）0.5W~1.27W

难忘的 （节日 ） 长长的 （小河 ）1 （1）0.15A （2）360J （3）16：3

个 一个个 一个个红红的苹果

一朵花 一颗心 一条毛巾2 （1）12Ω （2） 360J （3）3.75W~6W

例：老牛把草吃完了 。 草被老牛吃完了。3 （1）20Ω （2） 0.54A （3）0.92W~1.24W

4 （1）12Ω （2）1404J （3）3.75W~6W
