极限配合与技术测量基础练习册..doc

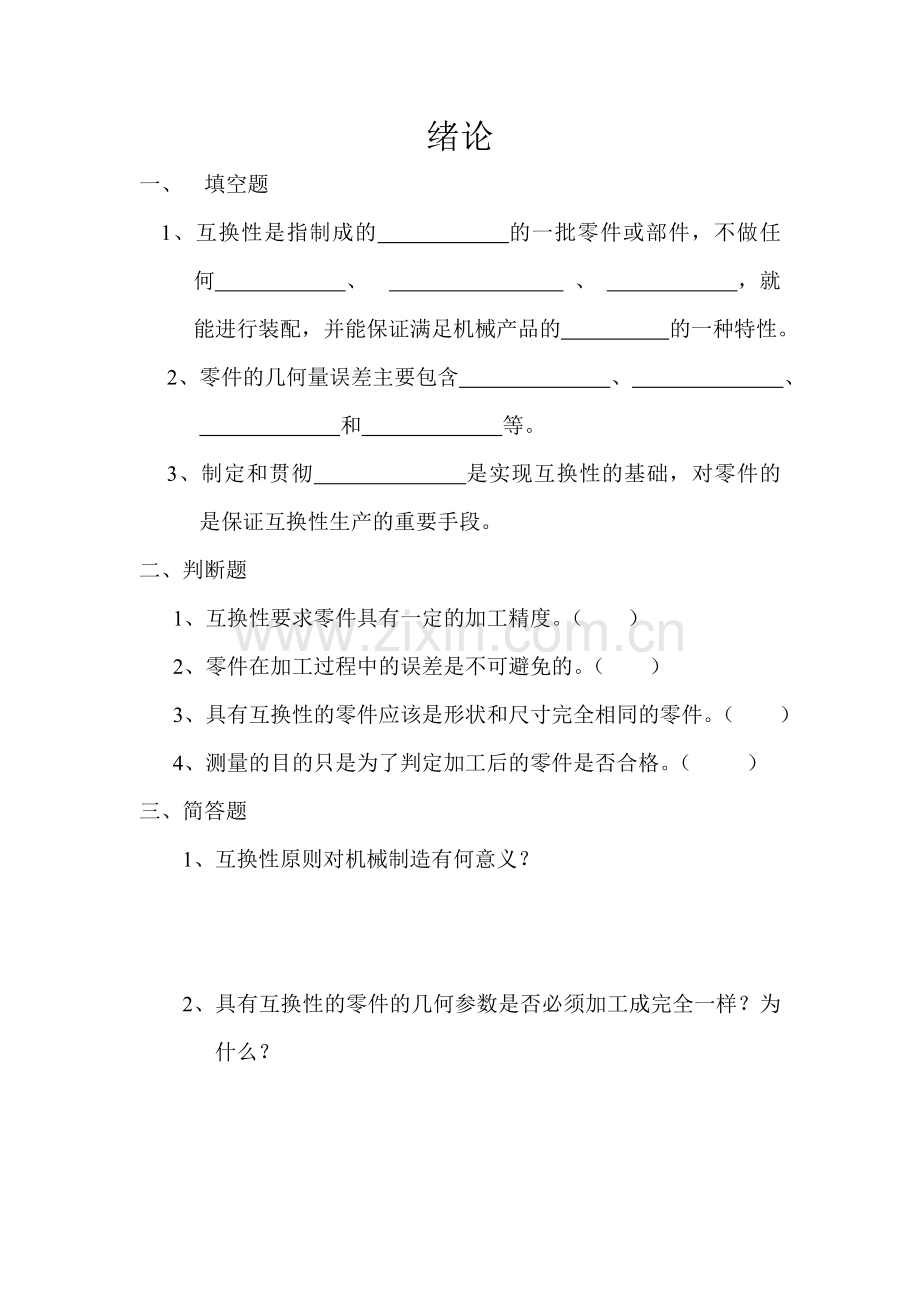

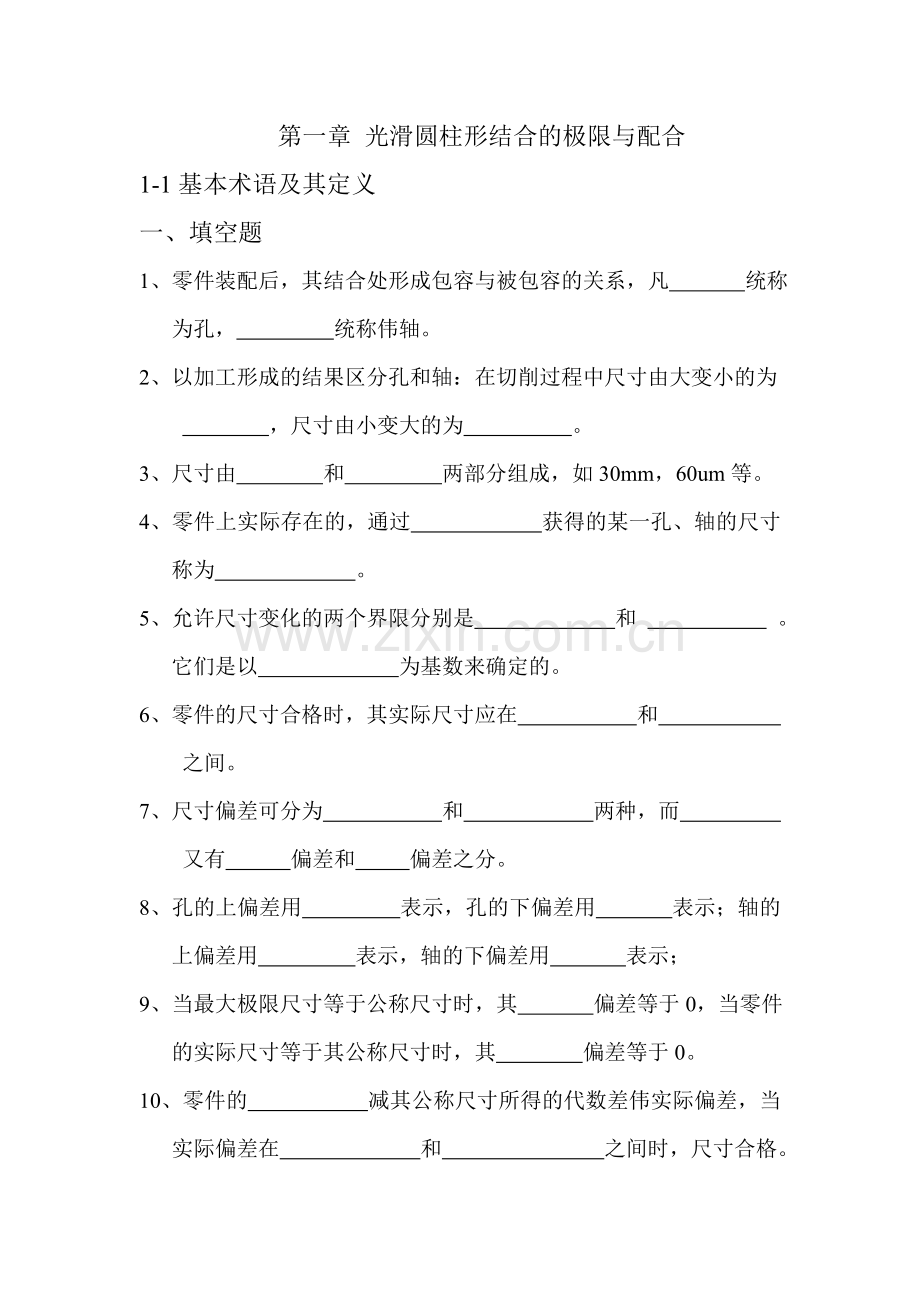

绪论一、 填空题 1、互换性是指制成的 的一批零件或部件，不做任何 、 、 ，就能进行装配，并能保证满足机械产品的 的一种特性。2、零件的几何量误差主要包含 、 、 和 等。3、制定和贯彻 是实现互换性的基础，对零件的 是保证互换性生产的重要手段。二、判断题1、互换性要求零件具有一定的加工精度。（ ）2、零件在加工过程中的误差是不可避免的。（ ）3、具有互换性的零件应该是形状和尺寸完全相同的零件。（ ）4、测量的目的只是为了判定加工后的零件是否合格。（ ）三、简答题1、互换性原则对机械制造有何意义？2、具有互换性的零件的几何参数是否必须加工成完全一样？为什么？第一章 光滑圆柱形结合的极限与配合1-1基本术语及其定义一、填空题1、零件装配后，其结合处形成包容与被包容的关系，凡 统称为孔， 统称伟轴。2、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为 ，尺寸由小变大的为 。3、尺寸由 和 两部分组成，如30mm，60um等。4、零件上实际存在的，通过 获得的某一孔、轴的尺寸称为 。5、允许尺寸变化的两个界限分别是 和 。 它们是以 为基数来确定的。6、零件的尺寸合格时，其实际尺寸应在 和 之间。7、尺寸偏差可分为 和 两种，而 又有 偏差和 偏差之分。8、孔的上偏差用 表示，孔的下偏差用 表示；轴的上偏差用 表示，轴的下偏差用 表示；9、当最大极限尺寸等于公称尺寸时，其 偏差等于0，当零件的实际尺寸等于其公称尺寸时，其 偏差等于0。10、零件的 减其公称尺寸所得的代数差伟实际偏差，当实际偏差在 和 之间时，尺寸合格。11、尺寸公差是允许尺寸的 ，因此公差值前不能有 。12、在公差带图中，表示公称尺寸的一条直线称为 。在此线以上的偏差为 ，在此线以下的偏差为 。13、尺寸公差带的两个要素分别是 和 。14、 相同的，相互结合的孔和轴 之间的关系称为配合。15、孔的尺寸减去相配合的轴的尺寸之差为 时是间隙，为 时是过盈。16、根据形成间隙或过盈的情况，配合分为 、 和 三类。17、最大间隙和最小间隙统称为 间隙，他们表示间隙配合中允许间隙变动的两个 。最大间隙是间隙配合中处于最 状态时间隙，最小间隙是间隙配合中处于最 状态时的间隙。18、最大过盈和最小过盈统称为 过盈，他们表示过盈配合中允许过盈变动的两个 。最大过盈是间隙配合中处于最 状态时过盈，最小过盈是过盈配合中处于最 状态时的过盈。19、代表过渡配合松紧程度的特征值是 和 。20、配合的性质可根据相配合的孔轴公差带的相对位置来判别，孔的公差带在轴的公差带之 时为间隙配合，孔的公差带与轴的公差带相互 时为过渡配合，孔的公差带在轴的公差带之 时为过盈配合。21、当EI-es0时，此配合必为 配合；当ES-ei0时，此配合必为 配合。22、孔轴配合时，若ES=ei，则此配合是 配合，若ES=es，则此配合是 配合，若EI=es时，则此配合是 配合，若EI=ei，则此配合是 配合。 23、配合公差是允许 或 的变动量，它等于组成配合的 和 之和。配合公差越大，在配合后的 程度越大，配合的精度越 。24、配合精度的高低是由相配合的 和 的精度决定的。二、判断题1、凡内表面皆为孔，凡外表面皆为轴。（）2、孔轴是指圆柱的内外表面及由两平行平面或切面形成的包容面、被包容面。（）3、某一零件的实际尺寸正好等于其公称尺寸，则该尺寸必然合格。（）4、零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。（）5、公称尺寸必须小于或等于最大极限尺寸，而大于或等于最小极限尺寸。（）6、尺寸偏差是某一尺寸减其公称尺寸所得的代数差，因而尺寸偏差可为正值、负值或零。（）7、某尺寸的上偏差一定大于下偏差。（）8、由于上偏差一定大于下偏差，且偏差可正可负，因而一般情况下，上偏差为正值，下偏差为负值。（）9、合格尺寸的实际偏差一定在两极限偏差（即上偏差与下偏差）之间。10、尺寸公差通常为正值，在个别情况下也可以为负值或0.（）11、尺寸公差是允许尺寸的变动量，它没有正负的含义，且不能为零。（）12、在尺寸公差带图中，零线以上为上偏差，零线以下为下偏差。（）13、只要孔和轴装配在一起，就必然形成配合。（）14、相互配合的孔轴，其公称尺寸必然相同。（）15、间隙等于孔的尺寸减去相配合的轴的尺寸之差。（）16、凡在配合中出现间隙的，其配合性质一定是属于间隙配合。（）17、间隙配合中，孔公差带在轴公差带之上，因此孔公差带一定在零线之上，轴公差带一定在零线以下。（）18、过渡配合中可能出现零间隙或零过盈，但它不能代表过渡配合的性质特征。19、过渡配合中可能有间隙，也可能有过盈。因此，过渡配合可以算是间隙配合，也可以算是过盈配合。（）20、在尺寸公差带图中，根据孔公差带和轴公差带的相对位置关系可以确定孔轴的配合种类。（）21、孔和轴的加工精度越高，则其配合精度就越高。（）22、若配合的最大间隙为+20um，配合公差为30um，则该配合一定为过渡配合。（）三、单项选择题1、关于孔和轴的概念，下列说法中错误的是（ ） A、圆柱形的内表面为孔，圆柱形的外表面为轴。 B、由截面呈矩形的四个内表面或外表面形成一个孔或一个轴。 C、从装配关系上看，包容面为孔，被包容面为轴。 D、从加工过程看，切削过程中尺寸由小变大的为孔，尺寸由大变小的为轴2、公称尺寸是（ ） A、测量时得到的 B、加工时得到的 C、装配后得到的 D、设计时给定的3、最大极限尺寸与公称尺寸的关系是（ ） A、前者大于后者 B、前者小于后者 C、前者等于后者 D、两者之间的大小无法确定4、极限偏差是（ ） A.、设计时确定的 B、加工后测量得到的C、实际尺寸减其公称尺寸的代数差D、最大极限尺寸与最小极限尺寸之差5、最小极限尺寸减去其公称尺寸所得的代数差（ ） A、上偏差B、下偏差C、基本偏差D、实际偏差6、当上偏差或下偏差为零值时，在图样上（ ） A、必须标出零值 B、不用标出零值C、标与不标零值皆可 D、视具体情况而定7、实际偏差是（） A、设计时给定的 B、直接测量得到的 C、通过测量、计算得到的 D、最大极限尺寸与最小极限尺寸之代数差8、某尺寸的实际偏差为零，则实际尺寸（）A、必定合格 B、为零件的真实尺寸C、等于公称尺寸 D、等于最小极限尺寸9、尺寸公差带图的零线表示（）A、最大极限尺寸 B、最小极限尺寸C、公称尺寸 D、实际尺寸10、关于尺寸公差，下列说法正确的的是（）A、尺寸公差只能大于零，故公差值前应标“+”号B、尺寸公差是用绝对值定义的，没有正负的含义，故公差值前不应标“+”号C、尺寸公差不能为负值，但可为零。D、尺寸公差为允许尺寸变动范围的间隙值11、关于偏差与公差之间的关系，下列说法中正确的是（）A上偏差越大，公差越大 B、实际偏差越大，公差越大C、下偏差越大，公差越大 D、上下偏差之差的绝对值越大，公差越大12、当孔的最大极限尺寸与轴的最小极限尺寸之代数差为正值时，此代数差称为（）A、最大间隙 B、最小间隙 C、最大过盈 D、最小过盈13、当孔的最大极限尺寸与轴的最小极限尺寸之代数差为正值时，此代数差称为（）A、最大间隙 B、最小间隙 C、最大过盈 D、最小过盈14、当孔的下偏差大于相配合的轴的上偏差时，此配合性质是（）A、间隙配合B、过渡配合C、过盈配合D、无法确定15、当孔的上偏差大于相配合的轴的下偏差时，此配合性质是（）A、间隙配合B、过渡配合C、过盈配合D、无法确定16、下列各关系式中，能确定孔和轴的配合为过渡配合的是（）A、EIes B、ESei C、EIei D、EIei50-80mm，则公称尺寸为60mm和75mm的同等级的标准公差数值相同。2、确定不在同一尺寸段的两尺寸的精确程度，是根据（） A、两个尺寸的公差数值的大小 B、两个尺寸的基本偏差 C、两个尺寸的公差等级 D、两个尺寸的实际偏差 3、20mm与200mm相比，其尺寸精确程度（ ）。 A、相同 B、前者高，后者低 C、前者低、后者高 D、无法比较4、20f6、20f7、20f8三个公差带（ ） A、上下偏差相同 B、上偏差相同，但下偏差不相同 C、上下偏差都不同 D、上偏差不相同，但下偏差相同5、下列孔与基准轴配合，组成间隙配合的孔是（） A、孔的上下偏差为正值 B、孔的上偏差为正，下偏差为负 C、孔的上下偏差均为负值 D、孔的上偏差为零，下偏差为负6、20H9/d9组成了（ ）配合 A、基孔制间隙 B、基轴制间隙 C、基孔制过盈 D、基轴制过盈7、下列配合中，公差等级选择不适当的是（ ） A、H7/g6 B、H9/g9 C、H7/f8 D、M8/h88、对于“一般公差-线性尺寸的未注公差”，下列说法中错误的是（） A、一般公差主要用于较低精度的非配合尺寸 B、零件上的某些部位在使用功能上无特殊要求时，可给出一般公差 C、线性尺寸的一般公差是在车间普通工艺条件下，机床设备一般加工能力可保证的公差。 D、图样上未标注公差的尺寸，表示加工时没有公差要求及相关的加工技术要求。四、名词解释1、标准公差2、基本偏差3、基孔制4、一般公差带五、简答题1、按顺序分别写出孔和轴和基本偏差代号2、孔和轴的公差带代号是怎样组成的？举例说明3、标注尺寸公差时可采用哪几种形式？各举例说明。4、解释下列代号的含义（1）80cd5 （2）65M8 （3）40K7/h65、已知下列配合代号，不用查表，试说明这些配合代号含义、配合的性质和配合制。（1）18H9/g9 (2) 40H5/h4 （3）120JS8/h7（4）60H8/s7 （5）35P7/t6六、综合题1、查标准公差数值和基本偏差数值表，确定下列尺寸的标准公差vhe基本偏差，并计算另一极限偏差。（1）125B9 （2）60f6 （3）30S5 (4) 40js52、查极限偏差数值表，确定下列尺寸的极限偏差，并计算其公差值（1）8b10 （2）36f6（3）12C11 （4）50js7（5）60n7 （6）65H43、查表确定下列各组配合中孔和轴的极限偏差，计算其极限尺寸和公差，并画出公差带图。判定配合类型，并求出配合的极限盈隙及配合公差。（1） （2） （3）4、图1-1所示为一组配合的孔、轴公差带图，试根据此图解答下列问题：（1）孔、轴的基本尺寸是多少（2）孔、轴的基本偏差是多少？（3）分别计算孔轴的最大、最小极限尺寸。（4）计算极限盈隙和配合公差。5、已知三对配合的孔轴公差带为：孔公差带 轴公差带 （1） 若当基本尺寸为时，f的基本偏差为-20um，IT7=21um，IT6=13um，试写出上述配合代号。（2） 指出上述三对配合的异同。6、基本尺寸为的基孔制配合，已知孔轴的公差等级相同，配合公差Tf=0.078mm，配合的最大间隙Xmax=+0.103mm。试确定孔轴的极限偏差及另一极限盈隙。7、基本尺寸为mm的基孔制配合，已知配合公差Tf=0.049mm，配合的最大间隙Xmax=+0.019mm，轴的下偏差ei=+0.011mm，试确定另一极限盈隙和孔轴的极限偏差。1-3 公差带与配合的选用一、填空题1、选择公差等级时要综合考虑 和 两方面的因素，总的选择原则是：在满足 的条件下，尽量选取 的公差等级。2、配合制的选用原则是：在一般情况下优先采用 ，有些情况下可采用 ；若与标准件配合时，配合制则依 而定；如为了满足配合的特殊要求，允许采用 。二、判断题1、采用基孔制配合一定比基轴制配合的加工经济性好。 （ ）2、一个非基准轴与两个孔组成不同性质的配合时，必定有一个配合为混合配合。 （ ）3、优先采用基孔制的原因主要是孔比轴难加工。 （ ）三、单项选择题1、关于公差等级的选用，下列说法错误的是（ ）A、公差等级高，零件的使用性能好，但加工困难，生产成本高B、公差等级低，零件加工容易，生产成本低，但零件的使用性能较差C、公差等级的选用，一般情况下采用试验法。2、下列情况中，不能采用基轴制配合的是（ ） A、采用冷拔圆型材作轴B、滚动轴承内圈与转轴轴颈的配合C、滚动轴承外圈与壳体孔的配合四、简答题1、为什么一般情况下要优先选用基孔制配合？并举例说明什么情况下选择基轴制配合较合理。2、简述采用类比法选用配合的步骤。五、综合题 工人王师傅加工如图1-2所示的双向台阶轴，要保证外圆52mm，66mm，70mm和85mm至图样所示要求，试向各外圆尺寸分别加工到什么范围内为合格品？加工出一个零件后，王师傅经过测量得到外圆尺寸分别为52.13mm、65.96mm、70mm、84.93mm，请判断各外圆尺寸是否合格。第三章 形状和位置公差3-1概述一、填空题1、图样上给出形状或位置公差要求的要素称为 要素，用来确定被测要素方向或位置的要素称为 要素。2、构成零件外形的点、线、面是 要素，表示轮廓要素的对称中心的点线面的是 要素。3、形位公差可分为形状公差、位置公差和形状或位置公差（轮廓度公差）三类，共 个项目，其中形状公差 项，位置公差 项，形状或位置公差 项。位置公差又分为 公差、 公差和 公差三种。4、确定几何公差带的四要素分别是 、 、 和 。5、 实际要素变动的 称为公差带。6、几何公差带的形状是由 及被测要素与基准要素的 来确定的，主要有 种。二、 判断题 1、在机械制造中，零件的几何误差是不可避免的。（ ） 2、零件的几何误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使几何误差值为零。（ ）3、由加工形成的在零件上实际存在的要素即被测要素。（ ）4、组成要素是构成零件外形的能直接被人们感知到的点线面，实际要素是零件实际存在的要素。因此，零件上的组成要素一般为实际要素，而零件上的导出要素一般为理想要素。（ ）5、几何公差带的形状与被测要素的几何特征有关，只要被测要素几何特征相同，几何公差带的形状必然相同。（ ）6、几何公差带的大小是指公差带的宽度、直径或半径差的大小（）三、 单项选择题1、零件上的被测要素可以是（ ）A 理想要素和实际要素B 理想要素和组成要素C组成要素和导出要素D导出要素和理想要素2、关于基准要素，下列说法错误的是（） A 确定被测要素的方向或（和）位置的要素为基准要素B基准要素只能是导出要素C图样上标注出的基准要素是理想要素D基准要素可以是单个要素也可以是多个要素组成 3、以下几何公差项目中属于形状公差的是（ ） A 圆柱度 B平行度C同轴度 D圆跳动 4、下列几何公差项目中属于位置公差的是（ ） A 圆跳动 B 同轴度 C 端面全跳动 D 垂直度 5、下列几何公差项目符号中错误的是（ ） A 圆度 B 圆柱度 C 圆跳动 D位置度 6、几何公差带是指限制实际要素变动的（） A 范围 B大小 C 位置 D区域四、名词解释 1、实际要素2、几何公差五、简答题 1、什么是零件的几何要素？它可分为哪几类？ 2、在表3-1中填入几何公差项目及其符号、基准要求公差类型公差项目符号有无基准形状公差平面度无圆柱度无线轮廓度面轮廓度方向公差平行度有倾斜度线轮廓度有位置公差同心度有同轴度有面轮廓度跳动公差全跳动有3-2 几何公差的标注一、填空题1、
