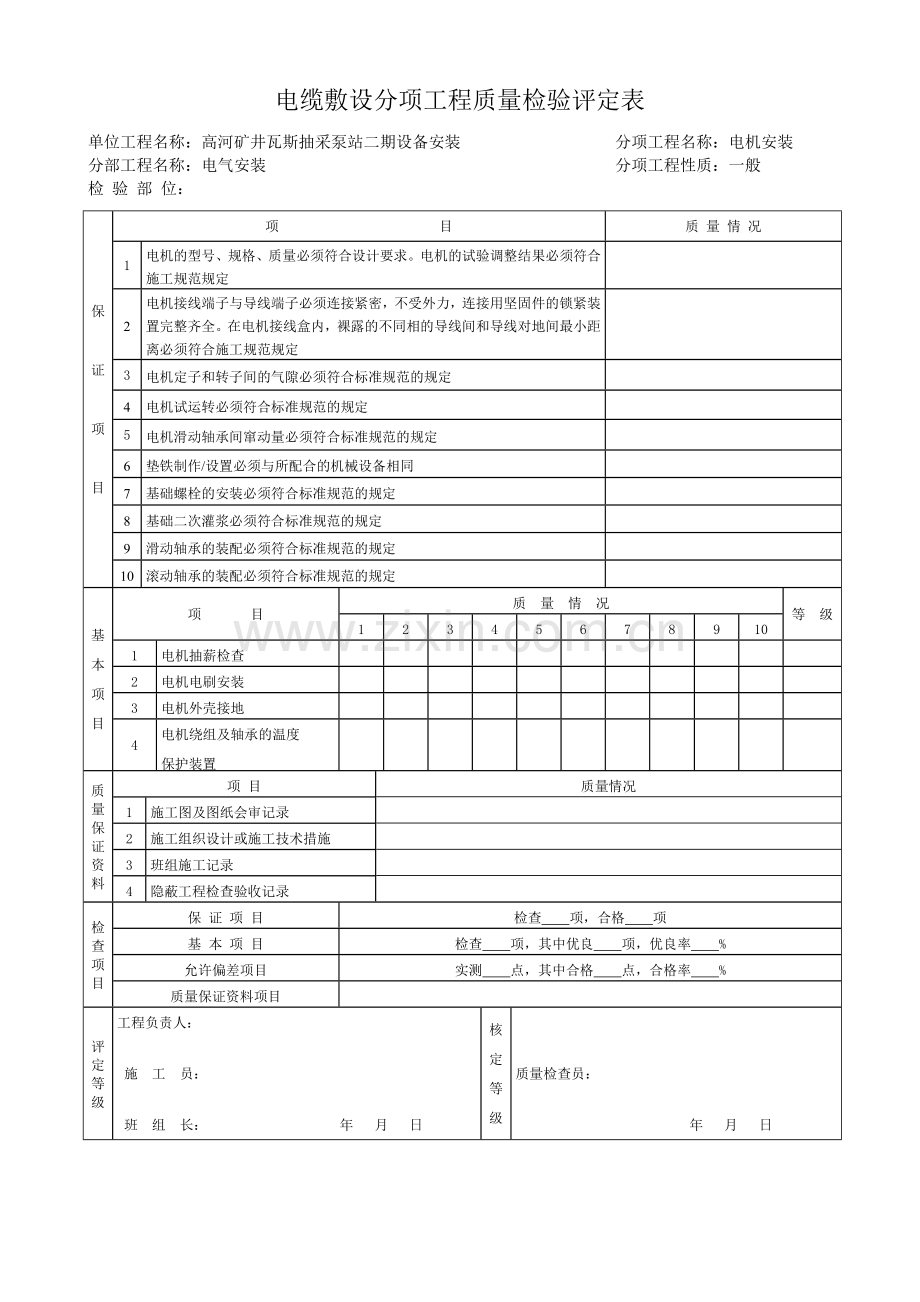

电缆敷设分项工程质量检验评定表
单位工程名称：高河矿井瓦斯抽采泵站二期设备安装 分项工程名称：电机安装
分部工程名称：电气安装 分项工程性质：一般
检 验 部 位：
保

证

项

目
项 目
质 量 情 况
1
电机的型号、规格、质量必须符合设计要求。电机的试验调整结果必须符合施工规范规定

2
电机接线端子与导线端子必须连接紧密，不受外力，连接用坚固件的锁紧装置完整齐全。在电机接线盒内，裸露的不同相的导线间和导线对地间最小距离必须符合施工规范规定

3
电机定子和转子间的气隙必须符合标准规范的规定

4
电机试运转必须符合标准规范的规定

5
电机滑动轴承间窜动量必须符合标准规范的规定

6
垫铁制作/设置必须与所配合的机械设备相同

7
基础螺栓的安装必须符合标准规范的规定

8
基础二次灌浆必须符合标准规范的规定

9
滑动轴承的装配必须符合标准规范的规定

10
滚动轴承的装配必须符合标准规范的规定

基
本
项
目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
电机抽薪检查

2
电机电刷安装

3
电机外壳接地

4
电机绕组及轴承的温度
保护装置

质量保证资料
项 目
质量情况
1
施工图及图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查验收记录

检查项目
保 证 项 目
检查 项，合格 项
基 本 项 目
检查 项，其中优良 项，优良率 %
允许偏差项目
实测 点，其中合格 点，合格率 %
质量保证资料项目

评定等级
工程负责人：
施 工 员：
班 组 长： 年 月 日
核定等级

质量检查员：
年 月 日
验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

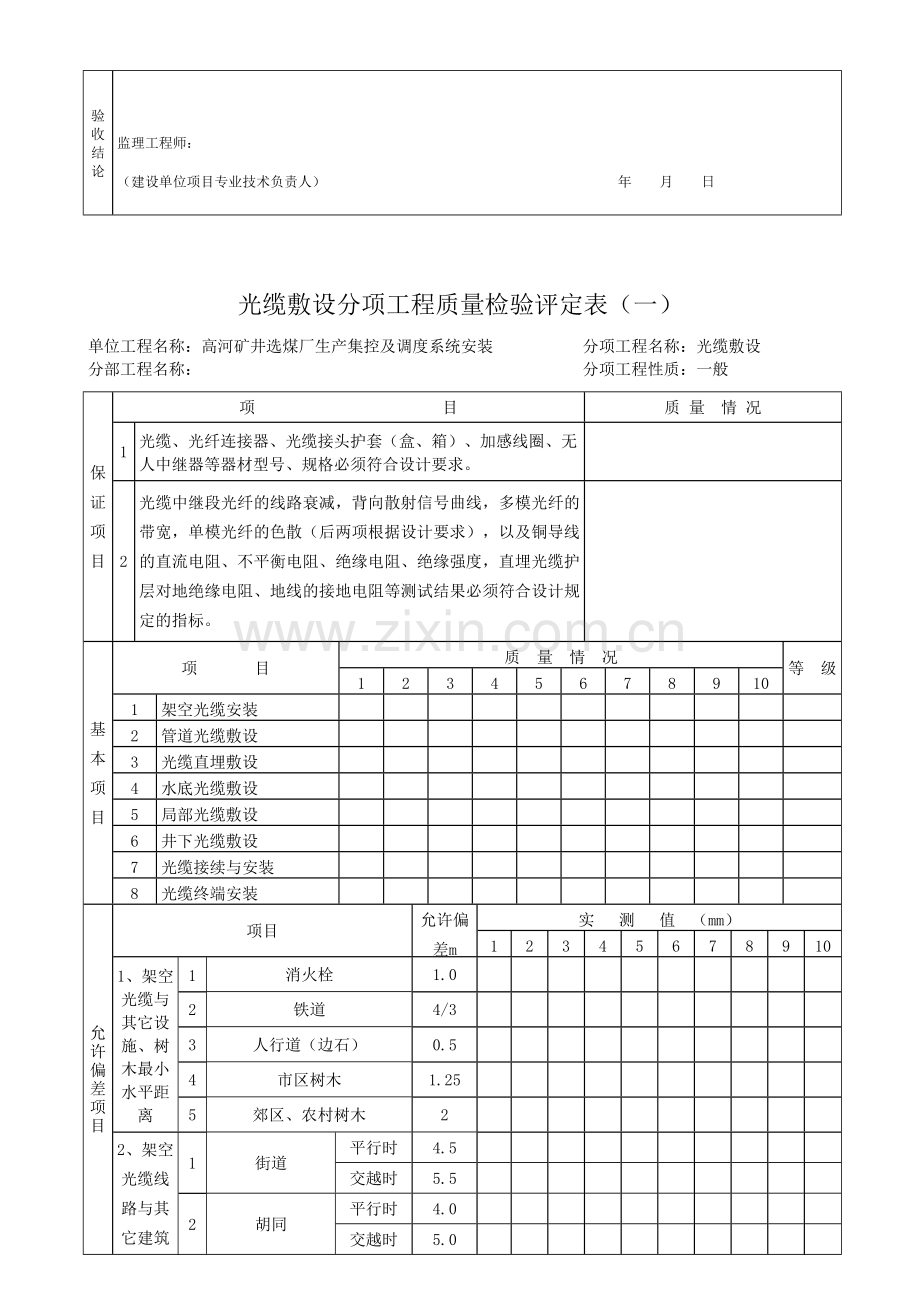

光缆敷设分项工程质量检验评定表（一）
单位工程名称：高河矿井选煤厂生产集控及调度系统安装 分项工程名称：光缆敷设
分部工程名称： 分项工程性质：一般
保
证
项
目
项 目
质 量 情 况
1
光缆、光纤连接器、光缆接头护套（盒、箱）、加感线圈、无人中继器等器材型号、规格必须符合设计要求。

2
光缆中继段光纤的线路衰减，背向散射信号曲线，多模光纤的带宽，单模光纤的色散（后两项根据设计要求），以及铜导线的直流电阻、不平衡电阻、绝缘电阻、绝缘强度，直埋光缆护层对地绝缘电阻、地线的接地电阻等测试结果必须符合设计规定的指标。

基
本
项
目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
架空光缆安装

2
管道光缆敷设

3
光缆直埋敷设

4
水底光缆敷设

5
局部光缆敷设

6
井下光缆敷设

7
光缆接续与安装

8
光缆终端安装

允许偏差项目
项目
允许偏差m
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10
1、架空光缆与其它设施、树木最小水平距离
1
消火栓
1.0

2
铁道
4/3

3
人行道（边石）
0.5

4
市区树木
1.25

5
郊区、农村树木
2

2、架空光缆线路与其它建筑物、树木最小垂直距离
1
街道
平行时
4.5

交越时
5.5

2
胡同
平行时
4.0

交越时
5.0

3
铁路
平行时
3.0

交越时
7.5

4
公路
平行时
3.0

交越时
5.5

5
土路
平行时
3.0

交越时
4.5

光缆敷设分项工程质量检验评定表（二）
单位工程名称：高河矿井选煤厂生产集控及调度系统安装 分项工程名称：光缆敷设
分部工程名称： 分项工程性质：一般
允许偏差项目
项目
允许偏差m
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10

6
房屋建筑
交越时
1.5

7
河流
交越时
1.0

8
市区树木
交越时
1.5

9
郊区树木
交越时
1.5

10
通信线路
交越时
0.6

3、直埋光缆与其它建筑物间最小净距
1
市话管道边线（不包括人孔）

交越时

2
非同沟的直埋通信电缆

3
埋式电力电缆

4
给水管

5
高压石油、天然气管

6
热力、下水管

7
煤气管

8
排水沟

9
房屋建筑红线（或基础）

10
树木

11
水井、坟墓

12
粪坑、积肥池、沼气池等

质量保证资料
项 目
质 量 情 况
1
施工图及图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查验收记录

电缆敷设分项工程质量检验评定表（三）
单位工程名称：高河矿井选煤厂生产集控及调度系统安装 分项工程名称：光缆敷设
分部工程名称： 分项工程性质：一般
检查项目
保 证 项 目
检查 项，合格 项
基 本 项 目
检查 项，其中优良 项，优良率 %
允许偏差项目
实测 点，其中合格 点，合格率 %
质量保证资料项目

评定等级

工程负责人:
监理(建设)单位核定等级
监理(建设)单位施工代表:
技 术 员:
班 组 长：
质量检查员:
注：d为电缆外径

分项工程质量检验评定 报验申请表
工程名称：高河矿井选煤厂生产集控及调度系统安装 编号：

致： 山西中太工程建设监理公司 （监理单位）

我单位已完成了 分项工程质量检验评定 工作，现报上该工程报验申请表，请予以审查和验收。
附件：
分项工程质量检验评定表 一份

承包单位（签章）
项目经理
日 期

审查意见：

项目监理机构（签章）
总/专业监理工程师
日 期
